Končí informační embargo na výsledky testů Radeonů RX 9060 XT. Podíváme se na to, jak si nový Radeon stojí proti konkurenčním GeForce RTX 5060 a RTX 5060 Ti. Varianty se 16GB paměti mají cenou blíže k 8GB modelům Nvidie a proti 16GB RTX 5060 Ti už nabízí lepší poměr cena/výkon. Levný model Pulse RX 9060 XT od Sapphire k tomu přidává i výborné provozní vlastnosti.

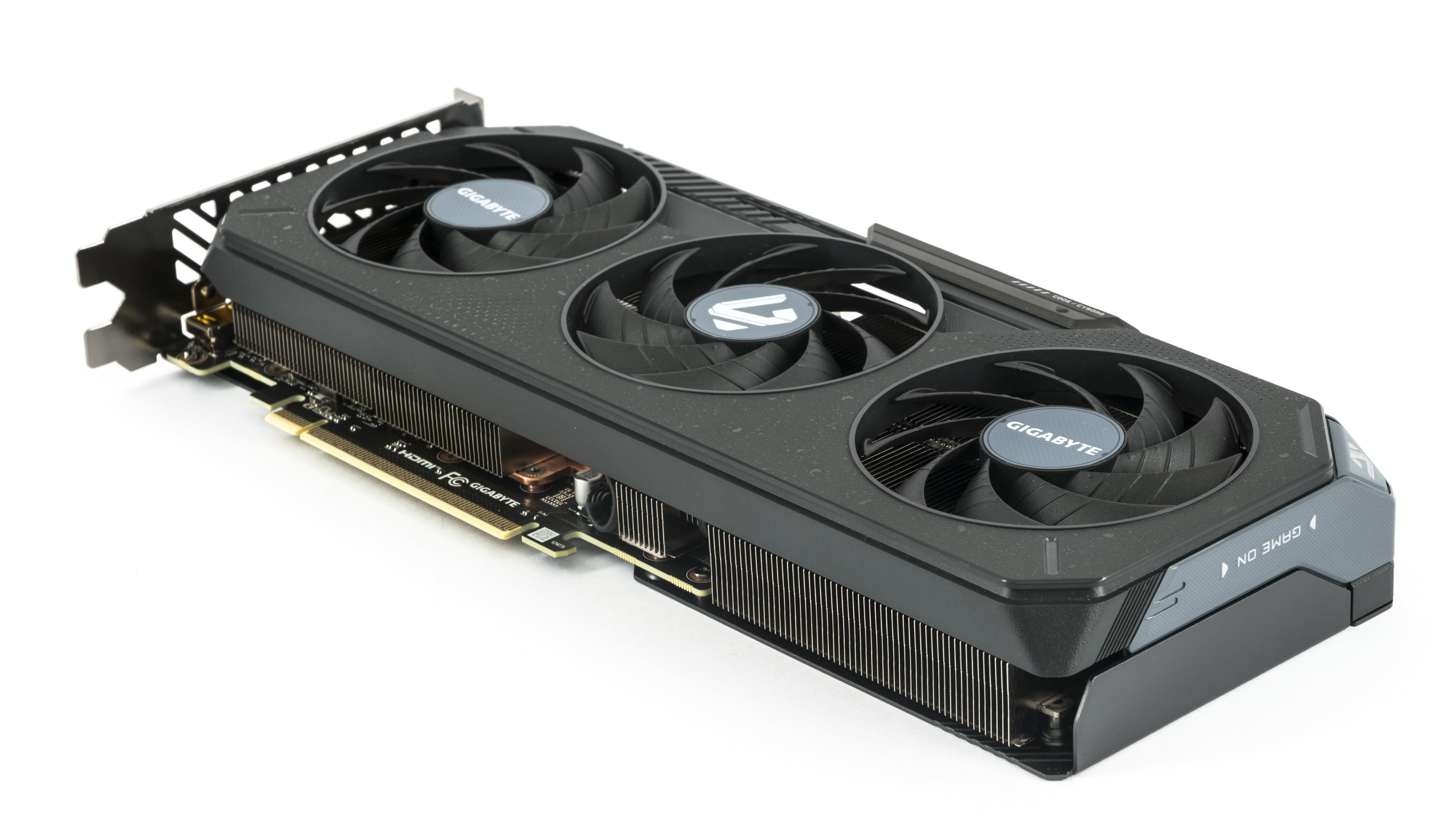

Karta je osazená chladičem s trojicí ventilátorů. Pasiv je z černého plastu doplněného prvky z tmavě šedého a tmavého průsvitného plastu.
Backplate na zadní straně plošného spoje je kovový. V zadní třetině má velký volně průchozí otvor, skrz nějž může část ohřátého vzduchu proudit nad kartu.
Shora je vidět, že je volně průchozí pasiv je pod celým zadním ventilátorem. Prostřední ventilátor je protiběžný. V místě, kde se lopatky sousedních rotorů setkávají, se nemusejí přetlačovat, ale ženou vzduch stejným směrem. Otáčky ventilátorů díky tomu méně kolísají a zvukový projev chladiče je pak vyrovnanější.
Pasiv vyplňuje většinu prostoru pod krytem. Na rozdíl od již testované karty od Asusu či Sapphire si můžete všimnout, že žebra pasivu v zadním bloku za plošným spojem jsou prodloužená až k backplate.
Chladič se vejde do prostoru dvou slotů. Na zadní stěně nejsou montážní otvory pro upevnění karty, ale samotná karta je poměrně kompaktní a lehká, takže nejspíš nebudete mít potřebu ji k něčemu šroubovat i v zadní části.
Detaily ukazují chlazení MOSFETů a cívek na napájecí kaskádě. Od MOSFETů je teplo odvedené přes teplovodivý gel do základny na velkém pasivu.
Ventilátory jsou maličké – na to pamatujte, až se budete dívat na grafy pracovních otáček. Průměr rotorů je cca 75 mm, jen výška kolem 7 mm. Mají tedy hodně nízký profil a uzounké lopatky. Aby dosáhly podobného průtoku vzduchu jako ventilátory s lopatkami s větší plochou budou potřebovat vyšší otáčky. Nebo jinak – i na vysokých otáčkách budou tišší než ventilátory s většíma lopatkama.
Na boku karty je posuvná krytka z průhledného plastu, kterou lze přesunout nad okénko z průsvitného plastu podsvícené pomocí ARGB LED, Můžete si vybrat, jestli bude vzadu svítit logo Gigabyte, nebo jen barevný proužek.
Hmotnost karty jen 828 g, i když díky třem ventilátorům vypadá velká, patří k těm lehčím.

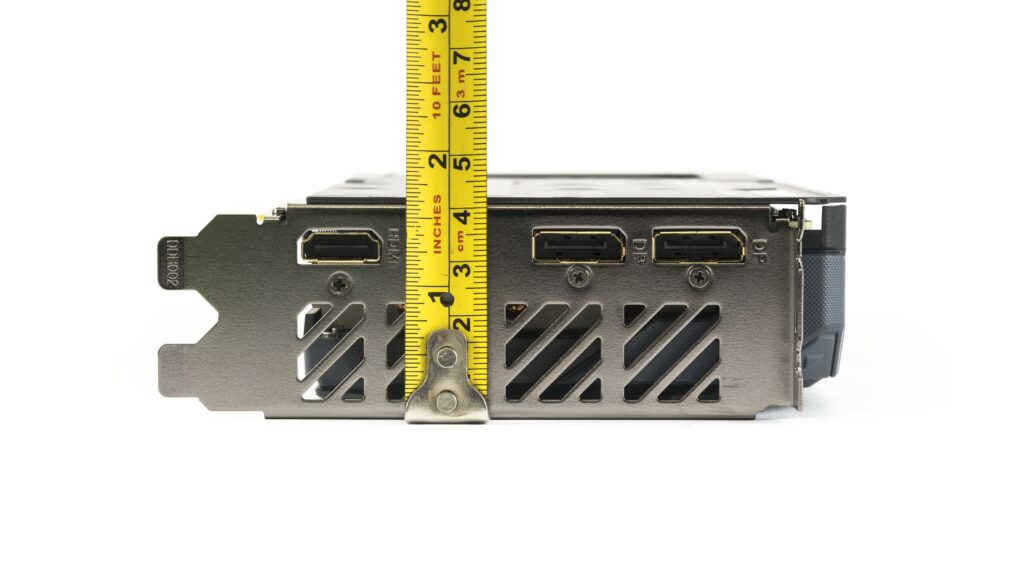

Délka karty od záslepky je zhruba 28,2 cm. Na šířku záslepku nepřesahuje ani o centimetr. Na výšku má zhruba čtyři centimetry a vejde se do prostoru dvou slotů.
Namísto obvyklých čtyř výstupů najdete u Radeonů RX 9060 XT jenom tři. Gigabyte zvolil jeden konektor HDMI 2.1b a dva konektory DisplayPort 2.1b s podporou UHBR13.5. Proti RX 7000 s UHBR10 je to zlepšení, proti GeForce RTX 50 s UHBR20 je to naopak o něco horší. Ale u karty jako RX 9060 XT nižší propustnost DisplayPortu vadit nebude, nejde o kartu na hraní ve 4K na extrémních snímkových frekvencích.

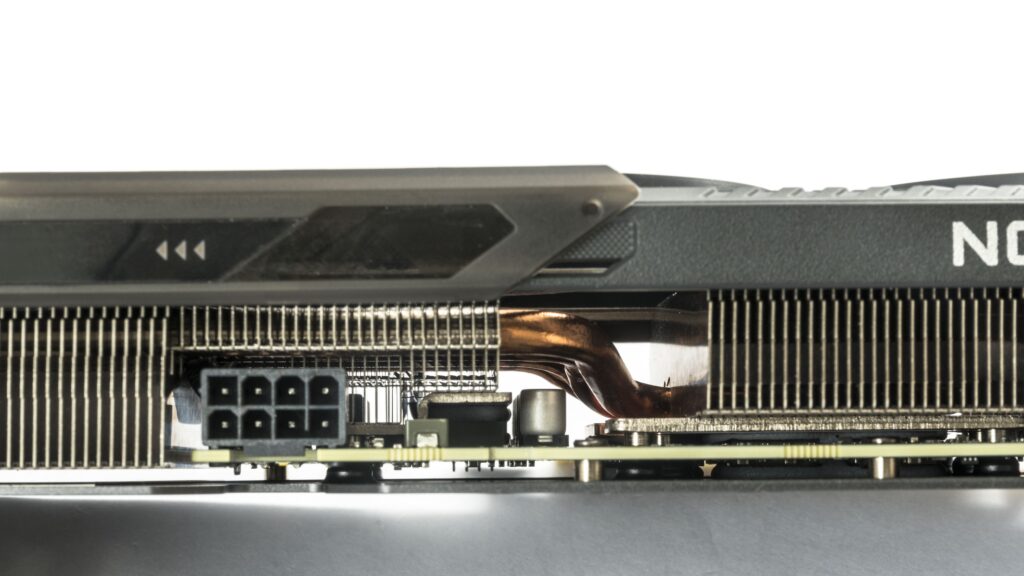

Pro přídavné napájení stačí i kartě jeden osmipinový konektor orientovaný zámkem nahoru.
Tolik ke konstrukci, pojďme na testovací sestavu a výsledky testů.
⠀
