Ako to vyzerá v BIOSe
Farebná schéma UEFI nie je podľa dosiek „Aorus“, ale podľa lacnejších Ultra Durable. Na funkčnosti to však nič nemení. Hneď prvá obrazovka Easy Modu obsahuje všetky základné informácie o nainštalovanom hardvéri. Možné je na nej aktivovať pamäťový profil (XMP), mať prehľad o pripojených úložiskách, ventilátoroch či zahrievaní CPU, čipsetu alebo MOSFETov VRM.
Na podrobnejšiu detekciu komponentov musíte zájsť do pokročilého režimu (to cez kláves F2) na kartu „System info“, kde nájdete napríklad aj MAC adresu sieťového adaptéra.

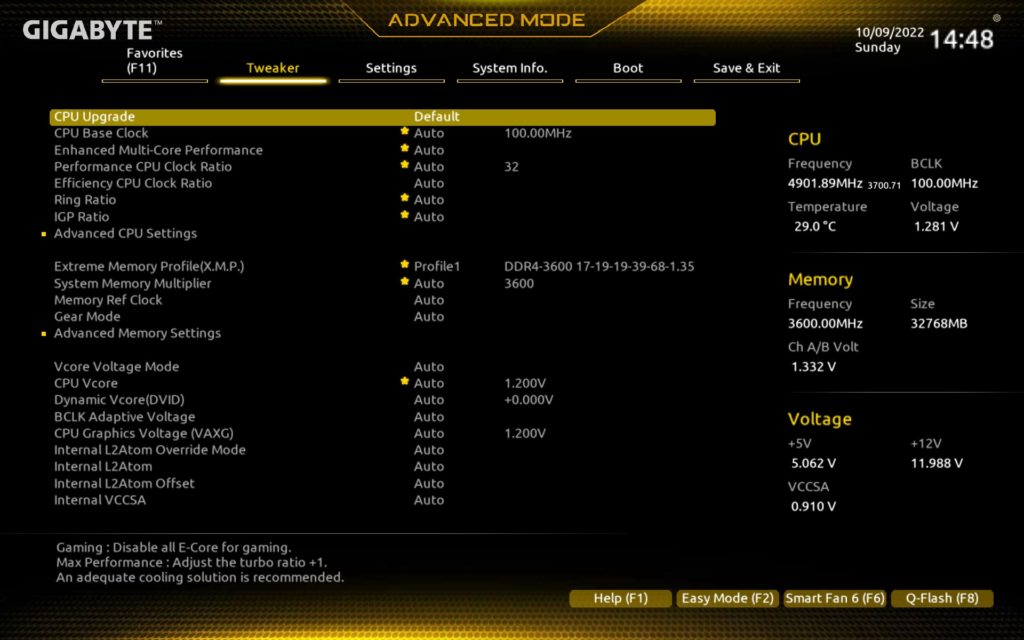

„Tweaker“ je zase karta na podrobnejšie ladenie procesora, pamätí či VRM. V rámci testoch ponechávame takmer všetko vo východiskových nastaveniach (vrátane LLC), aby sme doskách zachovali akúsi ich „identitu“ a dostali ich do situácie, v akej budú v praxi používané v drvivej väčšine prípadov.
Jednu vec, týkajúcu sa napájania, ale predsa len upravujeme. A síce napájacie limity. Tie nastavujeme ručne na neobmedzené (pre všetky testy) a potom podľa odporúčaní Intelu vrátane akceptovania časového limitu Tau pre krátkodobú záťaž s 241 W pre PL2.

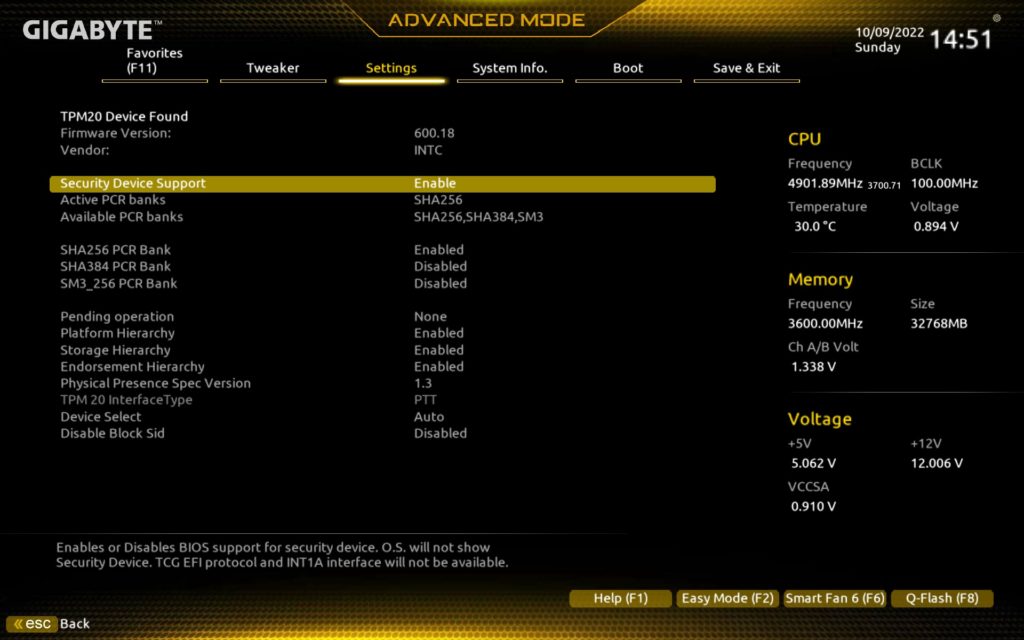

Súčasťou dosky je aj šifrovací bezpečnostný modul (TPM), ktorý je aktívny už v rámci predvolených nastavení.

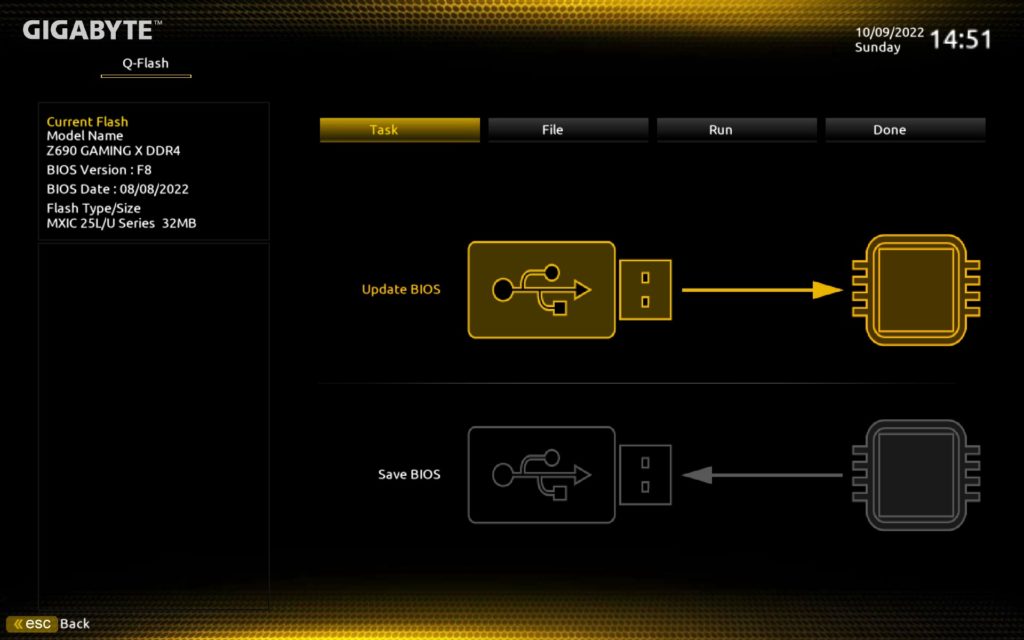

Aktualizácia BIOSu prebieha tradične cez Q-Flash a podporu procesorov Intel Raptor Lake sľubuje už aktuálna verzia F8 z augusta 2022.
Rozhranie na správu ventilátorov je také, ako sme pri doskách Gigabyte zvyknutí – s mimoriadne podrobnými možnosťami prispôsobenia. Základné veci, ako je voľba regulácie podľa typu (PWM/DC) či upravenie priebehovej krivky v závislosti od teplôt, je samozrejmé. Nad rámec (čo každá doska neovláda) je výber alternatívnych teplotných snímačov, ktorými sa bude regulácia riadiť. A že ich je pomerne dosť, vrátane kritických miest v okolí slotu PCI Express ×16 (podľa tohto bodu s dá systémové chladenie dobre optimalizovať ohľadom na grafickú kartu) a procesorového VRM.
Pri tradičnom testovaní jednotlivých konektorov sme však narazili na to, že pre systémové konektory ventilátorov je nutné na ich aktivitu vynútiť vyššiu intenzitu PWM. Napríklad taký ventilátor Noctua NF-A12x25 PWM sme pod 840 ot./min (pri 31 %) nedostali, hoci dokáže štartovať od zhruba 230 ot./min. Je to pozoruhodný poznatok a problematiky regulácie PWM na konektoroch pre ventilátory sa budeme v ďalších testoch základných dosiek venovať podrobenejšie.
Vieme, že systémové konektory v tomto smere štandardne zaostávajú za „citlivejším“ konektorom CPU_fan, ale nejakú zvýšenú pozornosť sme tomu nevenovali. Teraz sa ale ukazuje, že minimálne niektorých doskách nemusí byť možné cez všetky konektory ventilátory dostatočne spomaliť. A špeciálne pri tých systémových, ktoré počítajú s nízkymi otáčkami, to môže byť nakoniec nepríjemné prekvapenie.
