Nevýhodou extrémně výkonné GeForce RTX 5090 je vysoká spotřeba velkého čipu GB202. I když výrobce osadí na kartu špičkový vzduchový chladič, je nutné ještě zajistit dostatečně výkonné systémové chlazení, které ze skříně odvede teplo vydávané bezmála 600W kartou. Karty s vodním chlazením AiO mohou ale nabídnout ještě lepší provozní vlastnosti díky většímu chladiči s trojicí 120mm ventilátorů a ohřátý vzduch odvádět rovnou ven ze skříně.

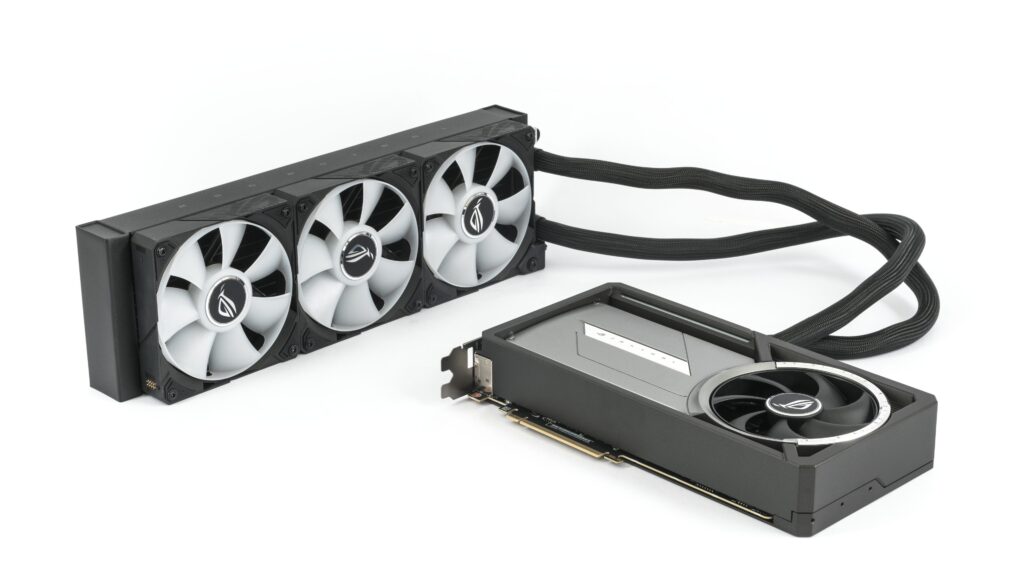

U karet s vysokou spotřebou jsme zvyklí na to, že jsou obrovské.Vodní chlazení umožní přesunout pasiv jinam a samotná karta může být menší. Asus ROG Astral LC GeForce RTX 5090 na fotografiích trochu klame. Díky proporcím, kterými připomíná karty nižší střední třídy, se jeví menší, než ve skutečnosti je. Rozměry samotné karty jsou 288×154×48 mm. Je tedy zhruba o centimetr kratší a o dva centimetry širší než RTX 5090 Founders Edition.
Zadní stranu karty chrání kovový backplate.
Skrz lopatky ventilátoru je vidět žebrování masivního kovového odlitku, který chladí komponenty, jež nejsou chlazené vodním blokem. Ventilátor má průměr rotoru 10,5 cm.
Na radiátoru jsou 120mm ventilátory klasických rozměrů. Mají proprietární konektor, který obstarává jak napájení a monitoring otáček, tak řízení podsvícení pomocí ARGB LED. Monitorovaný je pouze jeden z ventilátorů.
Díky tomu nevede z radiátorů do karty změť kabelů, stačí jeden jednoduchý kabel s magnetickým konektorem, který vede pod bužírkou jedné z hadic. Do dalších ventilátorů už jde proud i signál pro řízení z konektoru na protějším konci. Magnety na rámečku ventilátoru jsou dost silné na to, aby udržely pohromadě všechny tři ventilátory.
Vedle konektoru přídavného napájení je ještě dvojice konektorů pro systémové ventilátory, které lze regulovat z Asus GPU Tweak III podle zatížení karty a přepínač BIOSů.
Výměník s ventilátory má délku 400 mm, čírku 120 mm a je opravdu vysoký, výšku má téměř 7 cm (ventilátory mají výšku klasických 25 mm). Právě kvůli výšce bude problém osadit jej ve většině kompaktnějších skříní do horní pozice, pokud máte na procesoru posazený vzduchový chladič větších rozměrů.
Ani do jinak rozměrné Meshify 2 se radiátor pohromadě s chladičem Noctua NH-D15 G2 nevejde, takže jsem jej při testování nemohl namontovat dovnitř, ale byl položený nahoře na skříni. Nabízí se pochopitelně ještě montáž na čelo a v některých skříních na dno či boční stěnu, ale scénář s radiátorem nahoře bude asi nejlogičtější a nejčastější.
Na záslepce není jen obvyklá kombinace výstupů – vedle obvyklých tří DisplayPortů 2.1b s UHBR20 a jednoho konektoru HDMI 2.1b. přidal Asus do druhé řady ještě druhý konektor HDMI. Neznamená to, že můžete s kartou provozovat pět monitorů, aktivní lze mít vždy nejvýše čtyři, ale na rozdíl od běžných karet není problém připojit dva monitory přes HDMI bez redukcí.
Pro přídavné napájení slouží jeden konektor 12V-2×6. Oproti jiným kartám má výhodu v tom, že můžete monitorovat, jaký proud prochází na jednotlivých vodičích a zavčasu poznat potenciální problém s napájením. Nevýhodou je, že k tomu musíte použít nějaký software pro monitoring, nefunguje jako automatická ochrana, která by v případě problémů sama odstavila napájení.
Tolik ke konstrukci, pojďme na výsledky testů.
⠀
