MSI MEG X870E Ace Max: Elitná doska pod Ryzeny AMD

Najvybavenejšia, ale takisto najdrahšia základná doska pre platformu AMD AM5, akú sme v redakcii mali. To definuje model MEG X870E Ace Max. Určenie je pre najnáročnejších používateľov, ktorí nemajú hlboko do vrecka a zároveň toho veľa očakávajú. A ono to i prichádza, čo poviete? Zamerali sme sa na detaily, ktoré podtrhujú špičkové vlastnosti základnej dosky. Čipy južného mostíka sú tu dva.

* Má jeden slot PCIe ×4. Ten je tak ako aj ostatné sloty PCI Express vyvedený z procesora (teda zo severného mostíka) a podporuje piatu generáciu rozhrania (PCIe 5.0).

Detaily MSI MEG X870E Ace Max

Je na vrchole ponuky základných dosiek MSI, hoci úplne na špičke je model Godlike. Táto, X870E Ace Max zase až tak nezaostáva a dozaista ju možno označiť za elitnú základnú dosku. Nič vybavenejšie sme k dispozícii nikdy nemali. Základ tkvie v použití čipsetu X870E, ktorý má dva čipy Promontory 21, čo odkazuje na predpoklad veľmi dobrej výbavy, pokiaľ ide o konektivitu. K tej sa postupne prepracujeme tak, aby text ilustrovali fotografie pod ním.

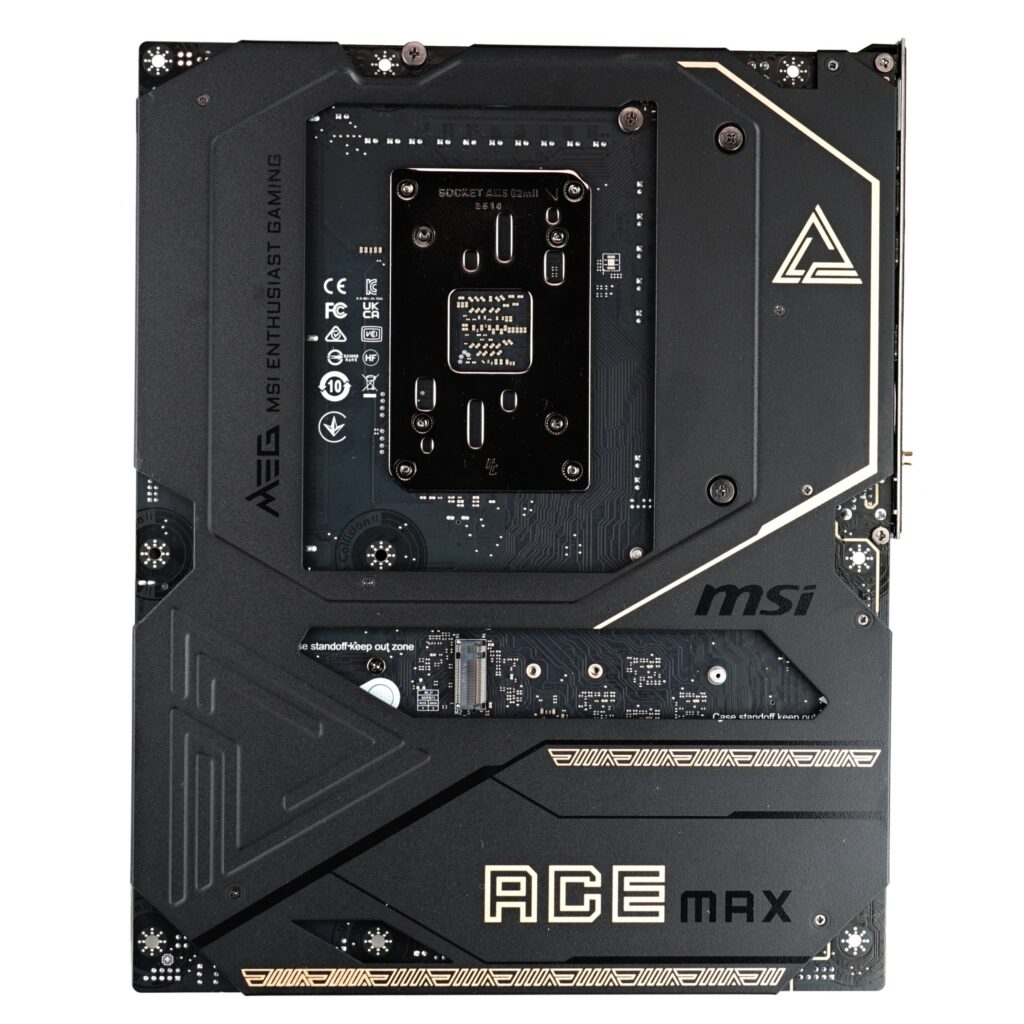

Zatiaľ teda k formátu, ktorý je ATX (305 × 244 mm). Posiata kovovými prvkami je základná doska spredu aj zozadu. A keď uvádzame, že zozadu, tak áno, je tu prítomný backplate. Ten slúži aj ako chladič, keďže je s PCB základnej dosky v kontakte cez teplovodivé vložky.

Chladič prvého slotu M.2 má diaľkové tlačidlo, pomocou ktorého je možné uvoľniť jeho poistku a týmto spôsobom ho demontovať. To typicky pred inštaláciou SSD alebo v prípade reinštalácie (SSD a jeho výmeny za iné), samozrejme. Tých slotov M.2 je tu ale viac – päť celkovo, z čoho rozhranie PCIe 5.0 podporujú prvé dva (s označením M.2_1 a M.2_2), ktoré sú pripojené k CPU. Zvyšné tri potom vychádzajú z čipsetu X870E, ale všetky, do posledného, podporujú rýchle rozhranie PCIe 4.0. Ešte taká poznámka: Slot M.2_1 zdieľa pásmo s so slotom PCIe ×4 určeného typicky na rozširujúce karty. Ten je umiestnený na spodku základnej dosky, ako tretí slot PCI Express v poradí. Nad ním sú dva vo fyzickom formáte pre 16 liniek PCI, ale tie naozaj má iba prvý (používaný obvykle na grafickú kartu), v prípade druhého ste elektricky na osmich.

Naozaj robustné je tu VRM, čo základnú dosku X870E Ace Max predurčuje na osadenie najvykonnejších procesorov pre túto platformu. Z pohľadu spotreby to bude Ryzen 9 9950X, ktorému bude možné cez PBO posúvať limity napájania a pritom zahrievanie napájacích obvodov bude stále pomerne nízke. Jednak preto, že sa záťaž rozloží až medzi 18 regulátorov s prúdovou zaťažiteľnosťou uvádzanou na 110 A, jednak pre použitie efektívneho pasívu (VRM). Ten okrem heatpipe na rovnomernejšiu distrubúciu tepla je poriadne rebrovaný a jeho „vyžarovacia“ plocha je naozaj veľká.

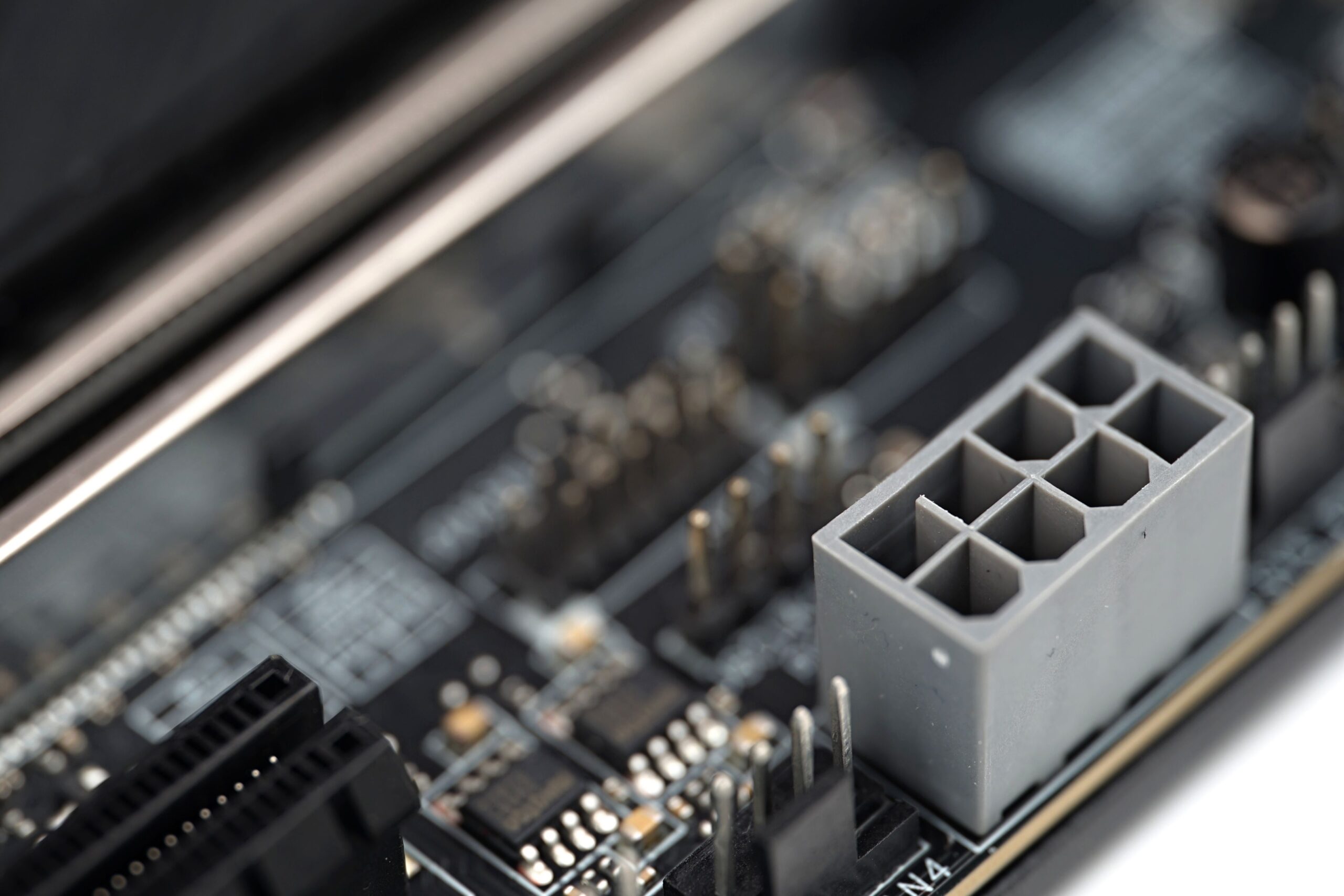

Prídavné napájanie je naspodku základnej dosky aj pre slot PCIe a tak ako mnohé špičkové základné dosky okrem pinov priamo vyvedené aj rôzne tlačidlá, napríklad na zapínanie či reset.

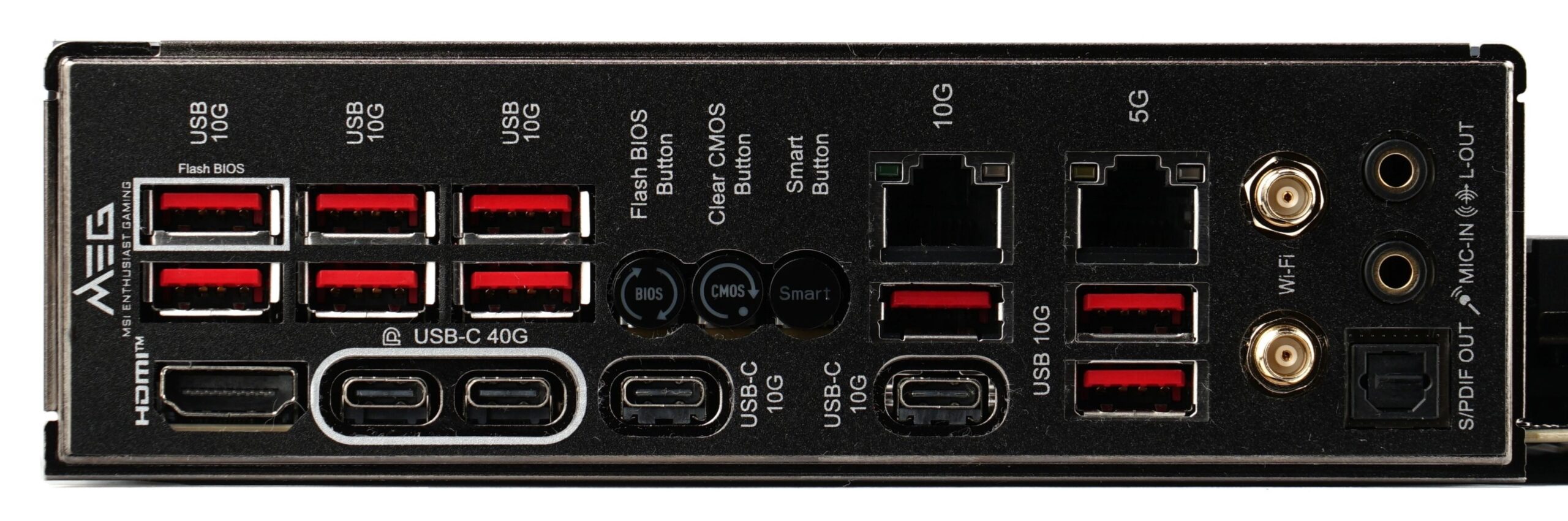

A teraz k tej sľubovanej konektivite. K externej konektivite. Vzadu je až trinásť konektorov USB, z ktorých štyri sú typu C. Za pozornosť stoja aj dva konektory RJ-45, čo značí použitie dvoch sieťových adaptérov. Jeden je 10-gigabitový (Marvell AQC113CS) , druhý 5 Gb (Realtek 8126). Potom je tu pre tých, čo neradi káble, aj bezdrôtový modul s WiFi 7 a Bluetooth 5.4. Za (alebo pred?) dvoma 3,5 mm jackmi je čip Realtek ALC4082.

Nižšie máte k dispozícii ešte detail na rozbočovač (Realtek RTS5420) šiestich externých portov USB 3.2 gen. 2. Ten je k základnej doske pripojený prostredníctvom modulu zvlášť.

Základnú dosku MSI MEG X870E Ace Max je možné zakúpiť napríklad na Alze.
