TUF GeForce RTX 5070 Ti má pasiv dost velký na to, abyste na něj mohli osadit i 140mm ventilátory. Není to těžké, stačí vyšroubovat pár šroubků a kryt s originálními ventilátory sundáte i bez porušení servisní plomby. Využijeme toho a vyzkoušíme jednu specialitu, pro níž není na trhu mnoho alternativ – nízkoprofilové 140mm Arctic P14 Slim PWM PST. Karta sice naroste do šířky, ale zachová si rozumnou výšku a při obdobných teplotách bude znatelně tišší.
Deshroud s 2× Arctic P14 Slim PWM PST, detail jednotlivých měření

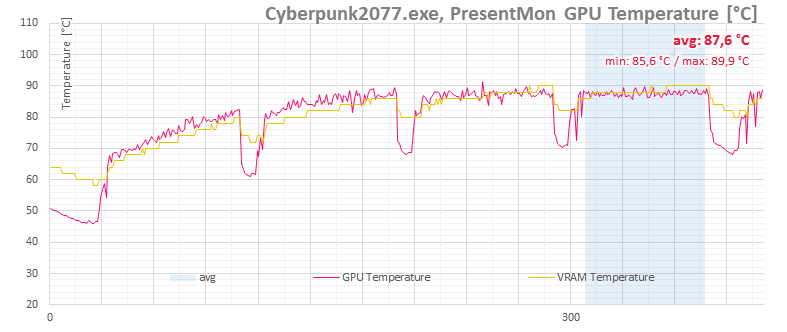

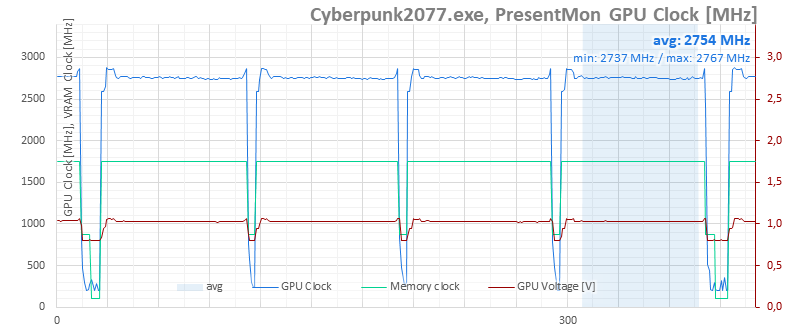

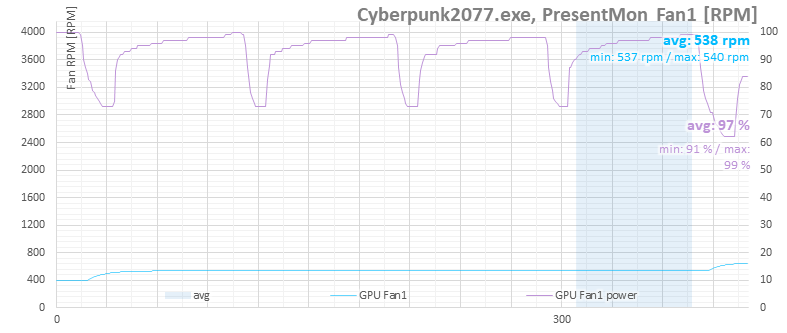

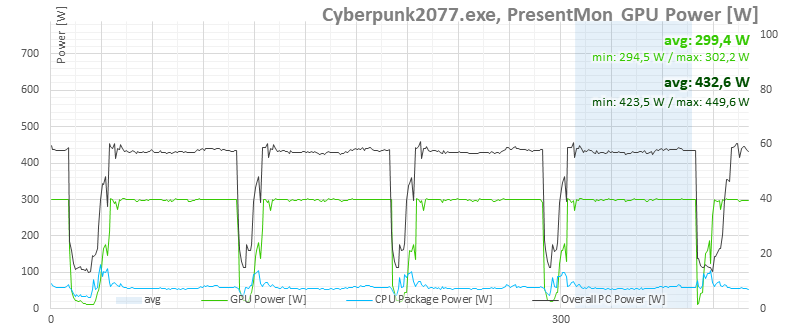

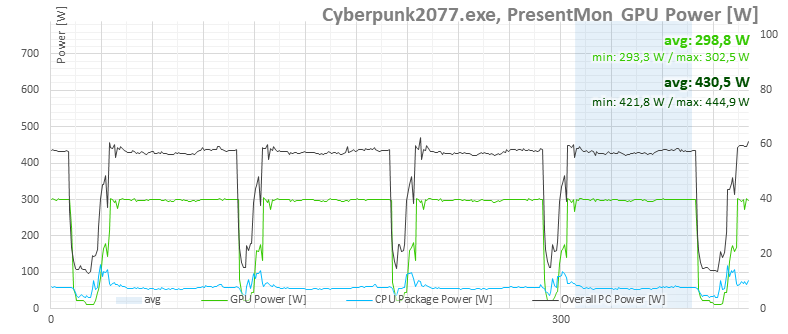

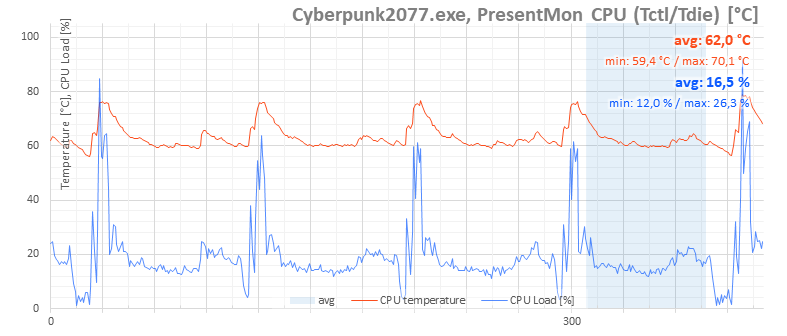

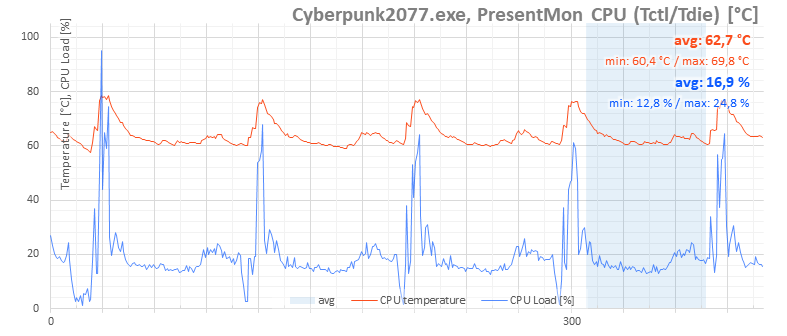

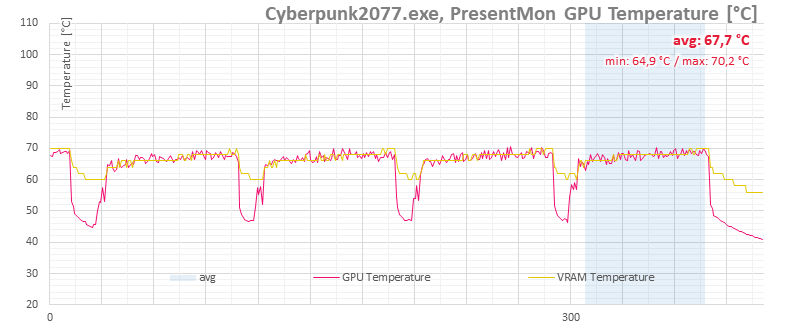

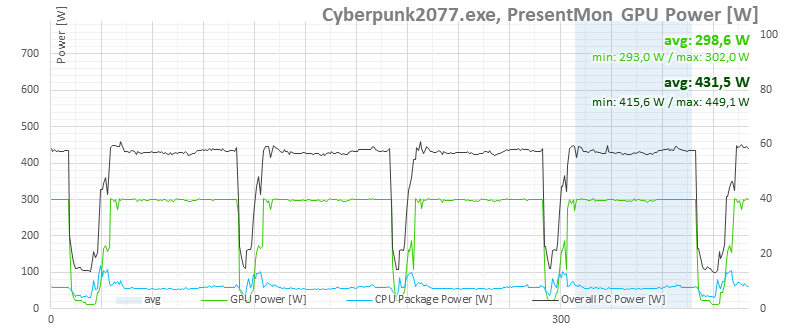

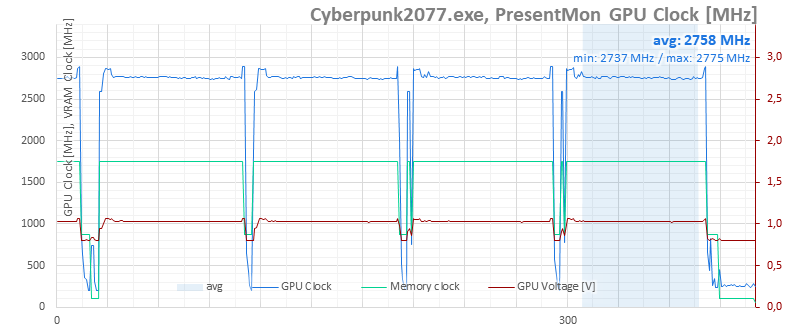

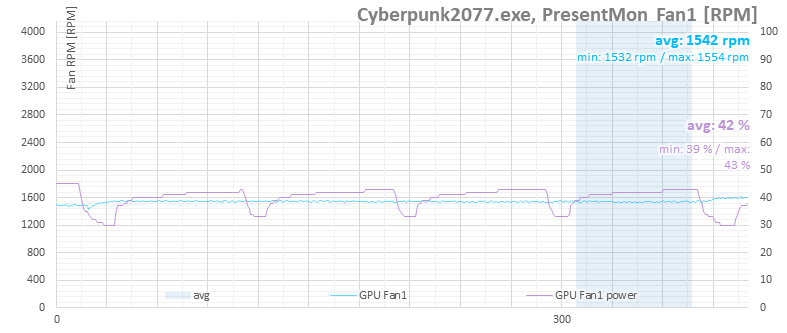

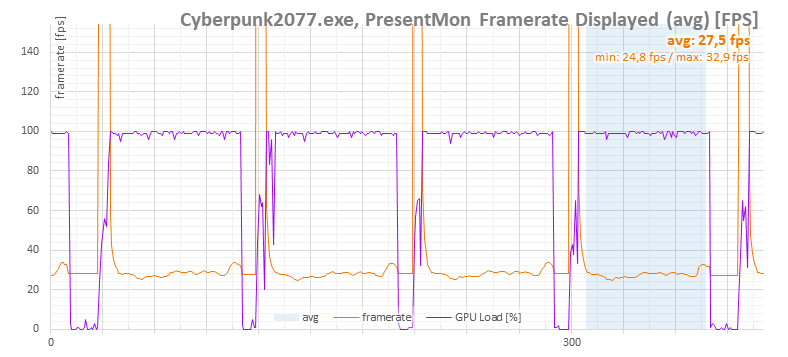

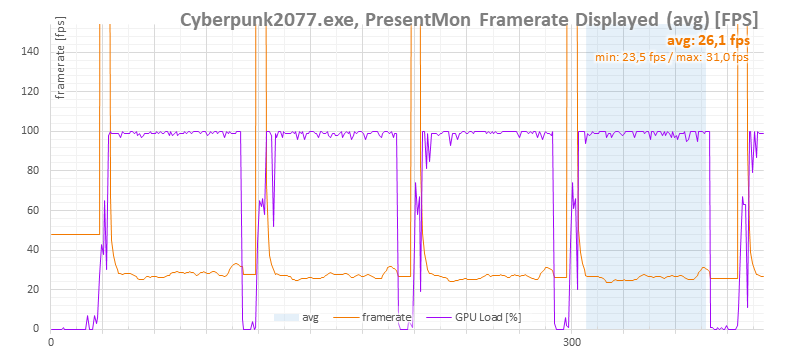

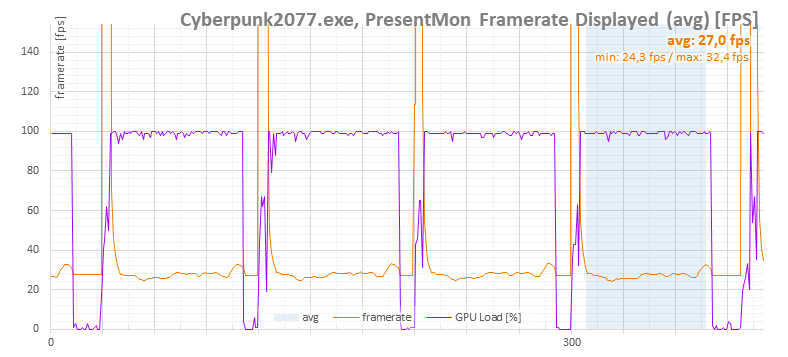

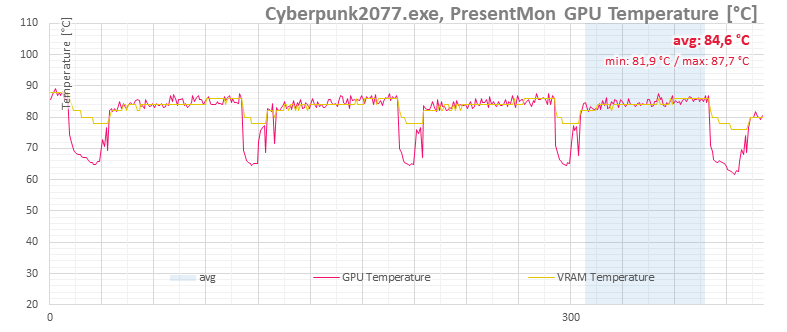

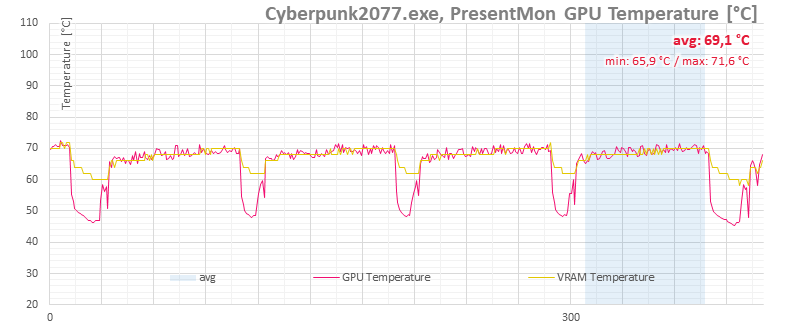

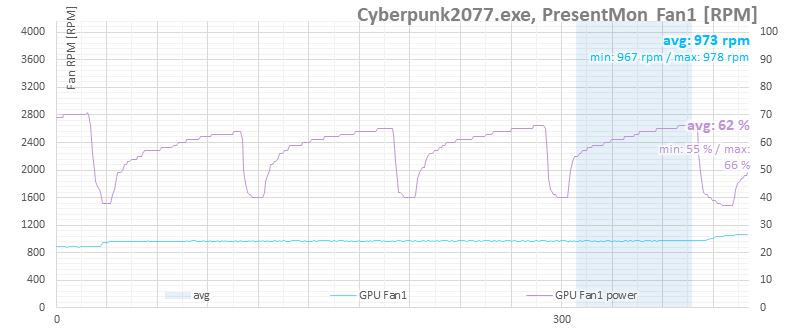

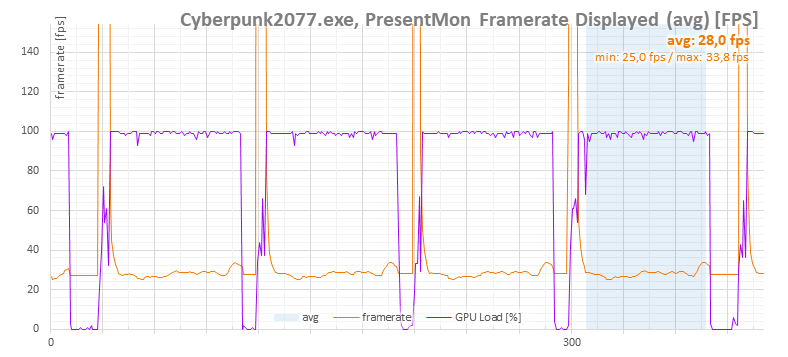

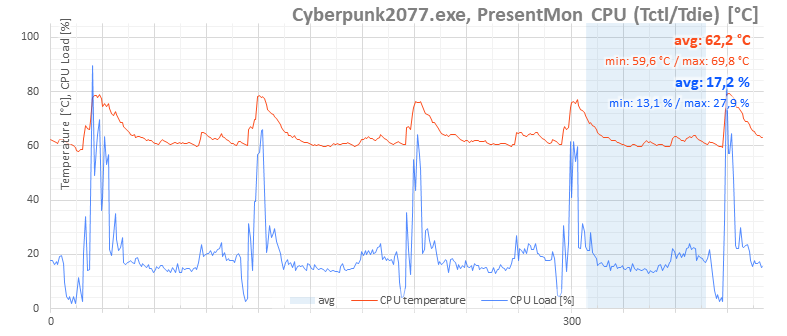

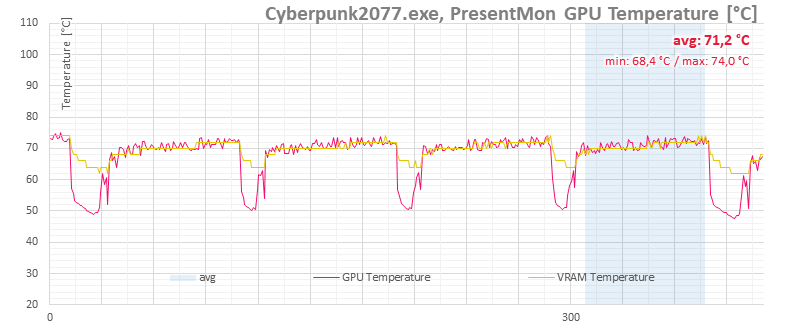

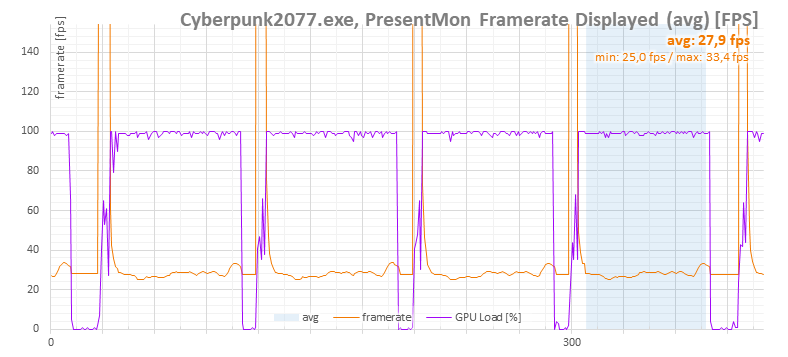

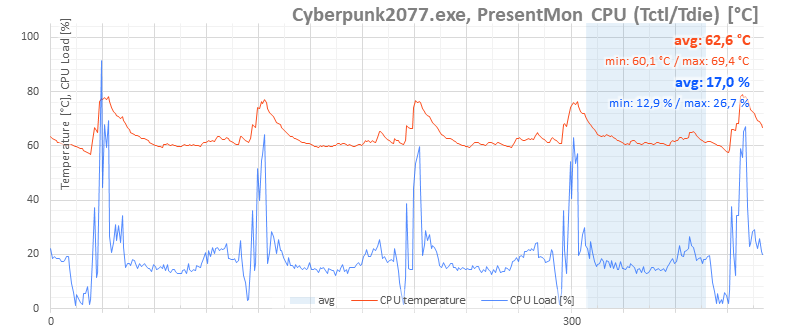

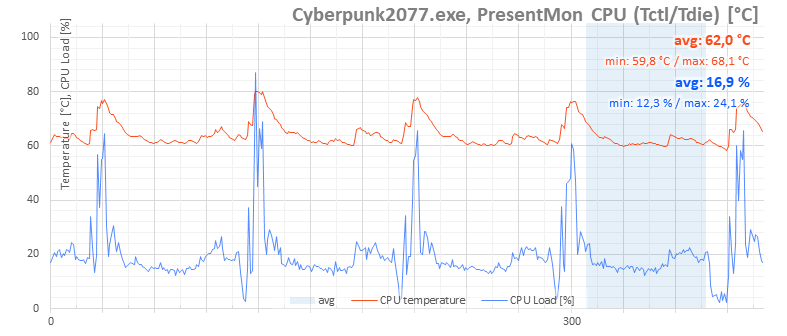

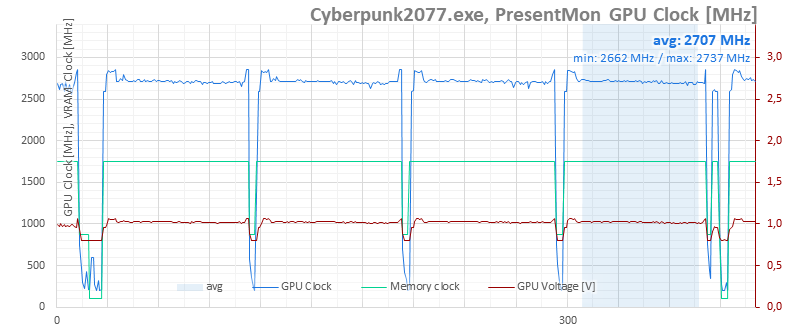

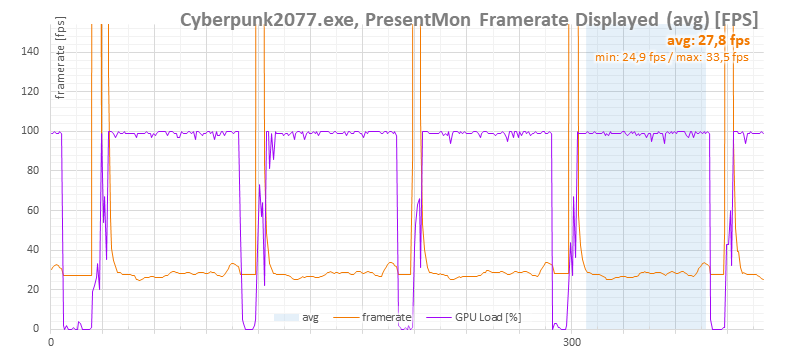

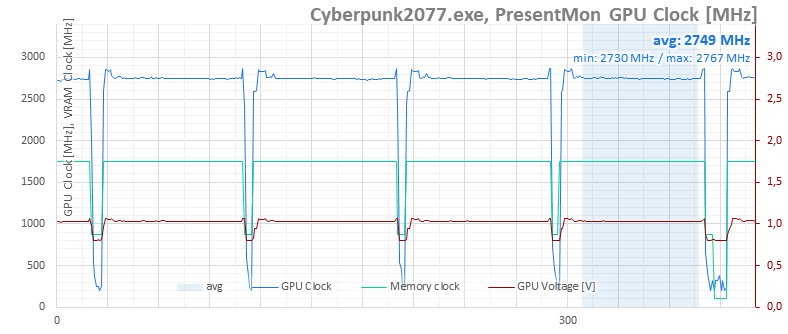

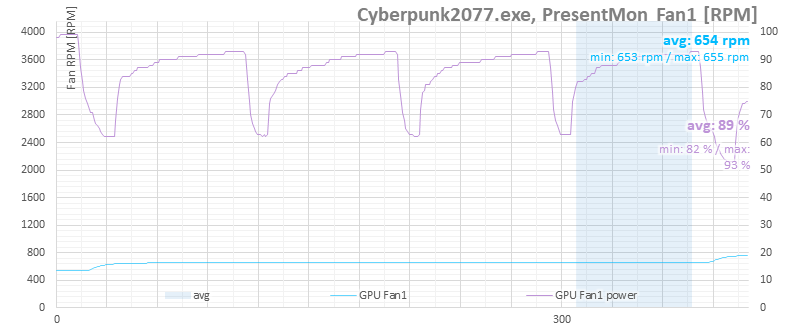

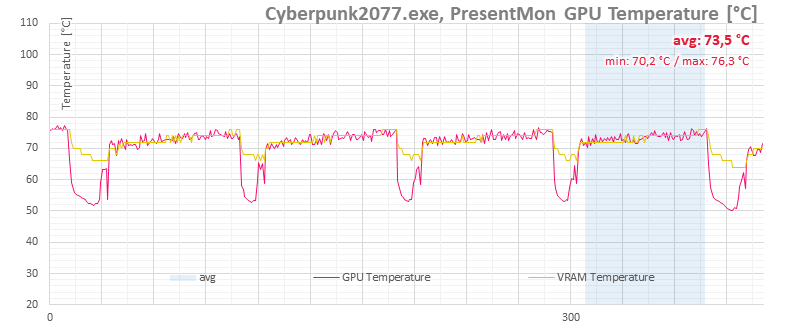

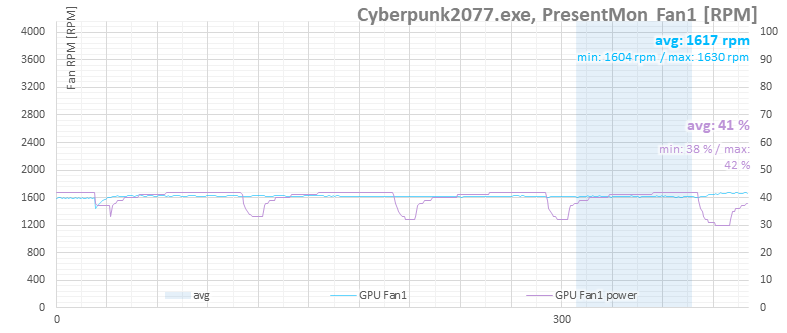

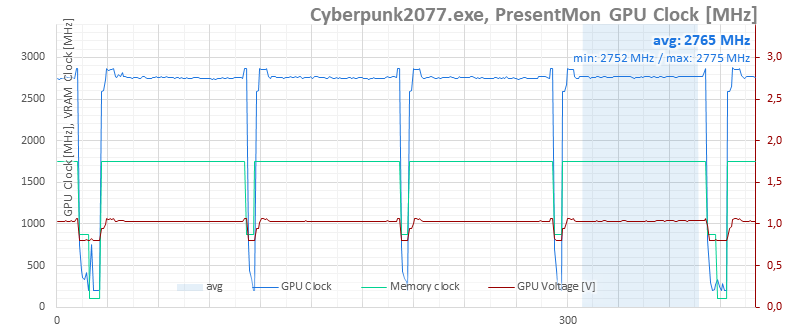

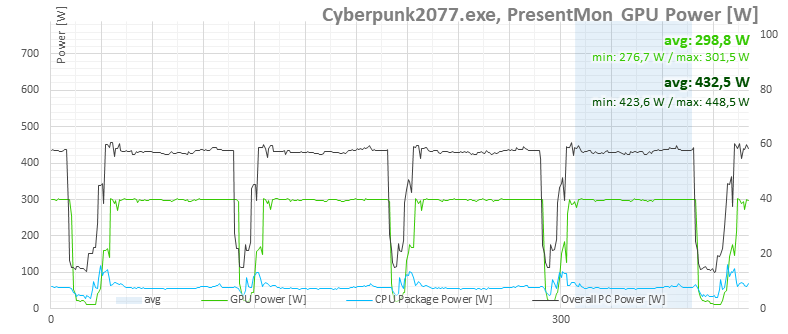

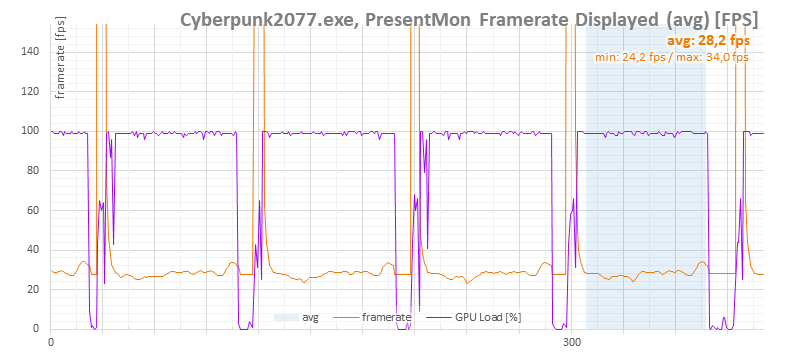

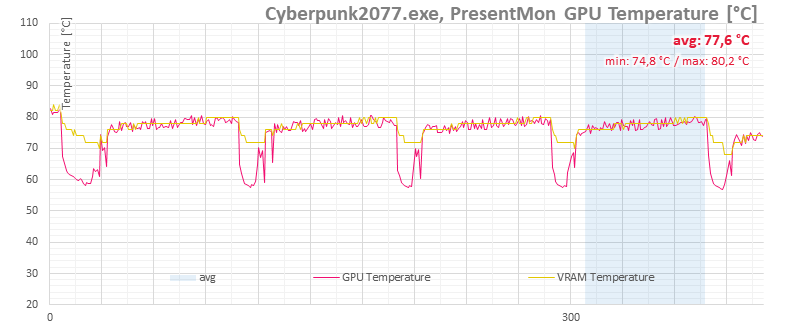

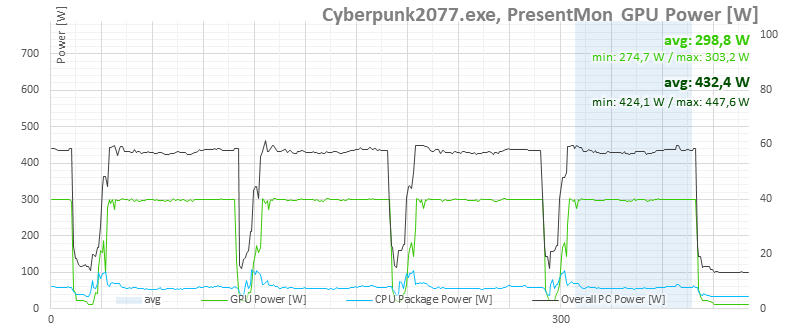

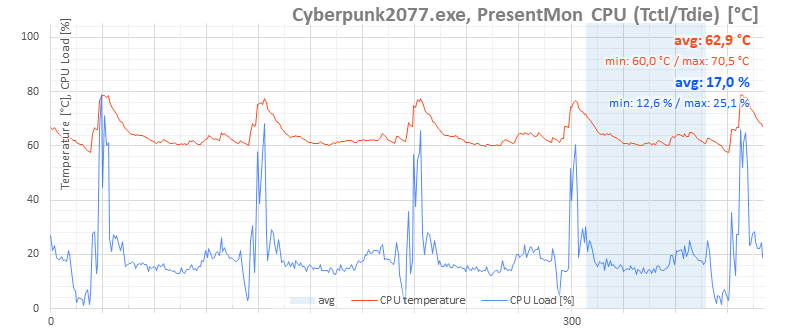

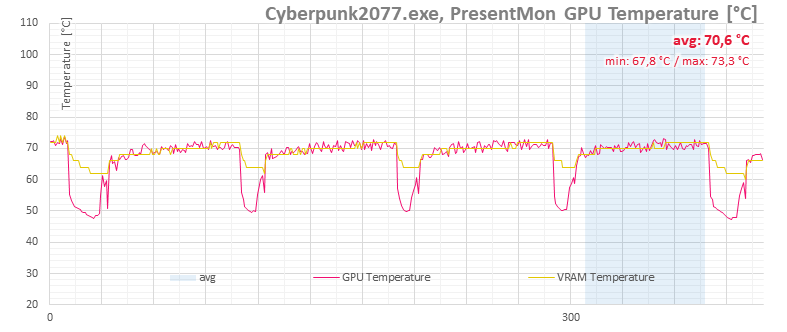

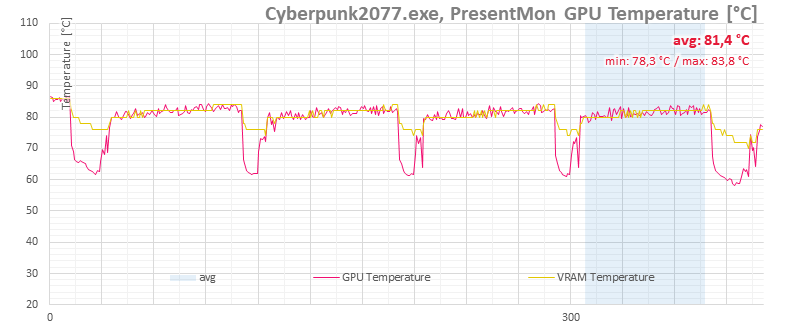

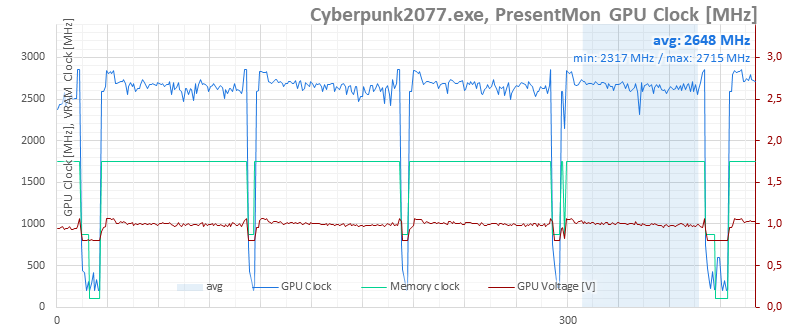

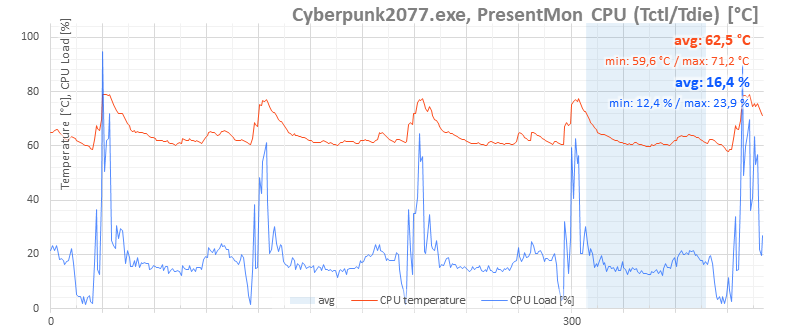

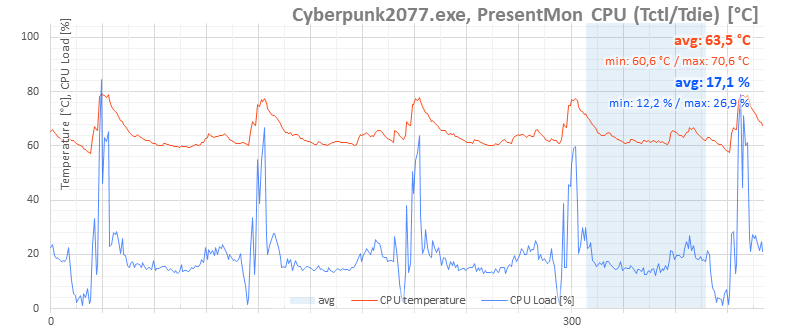

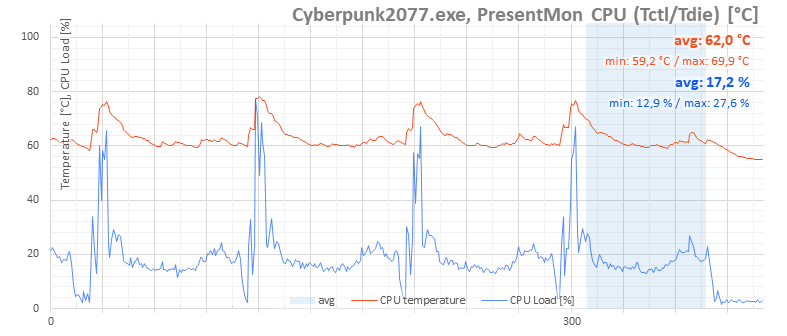

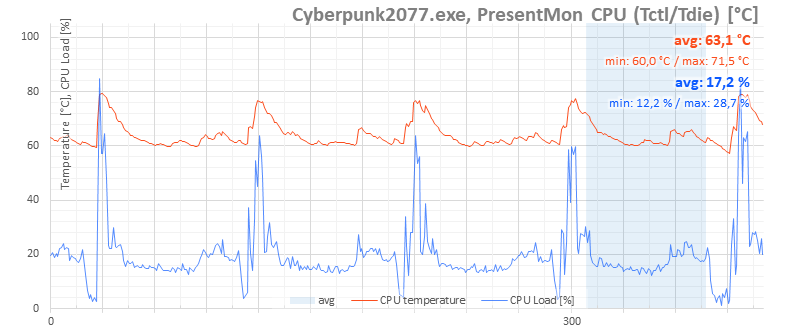

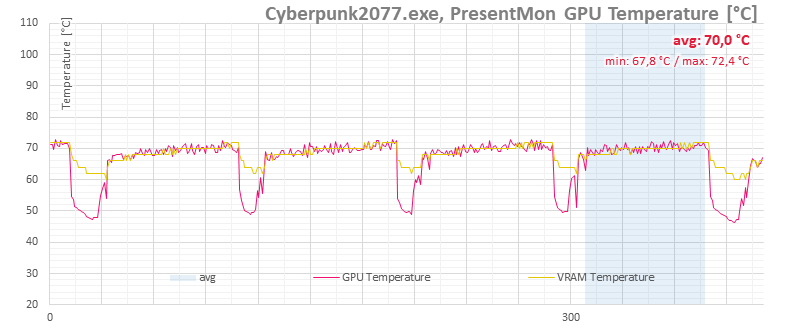

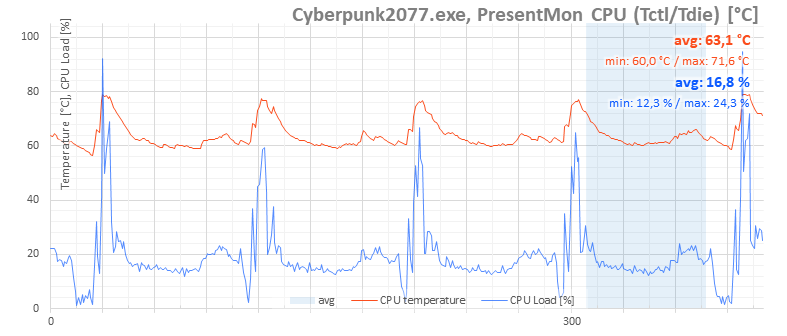

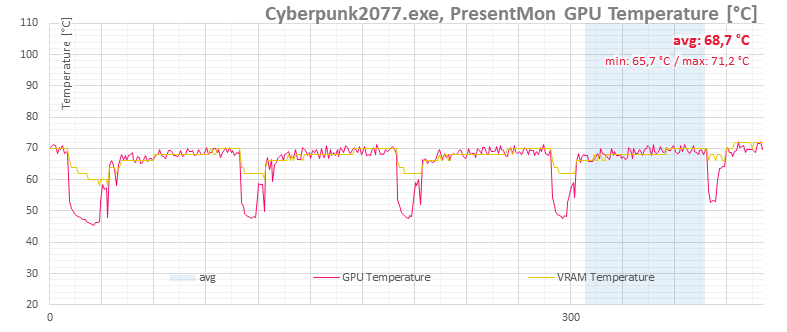

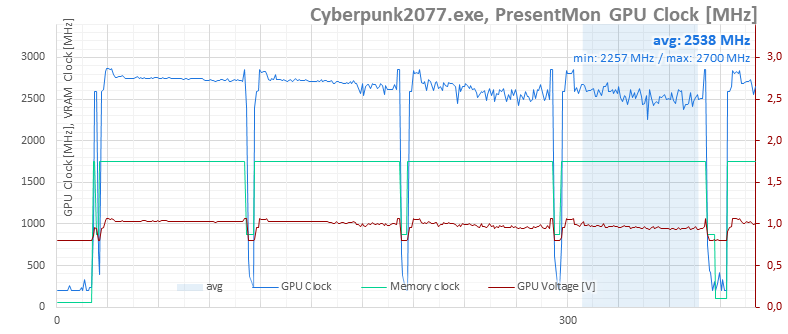

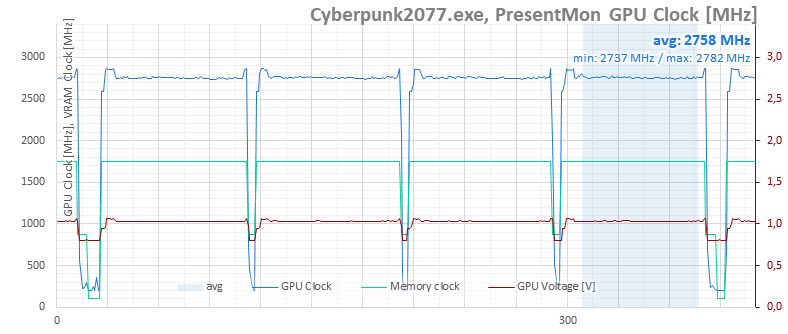

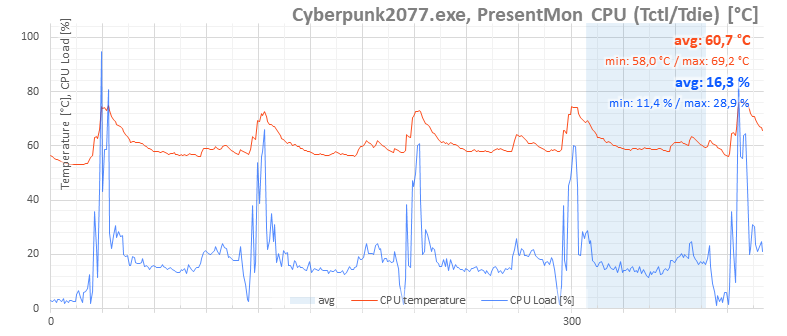

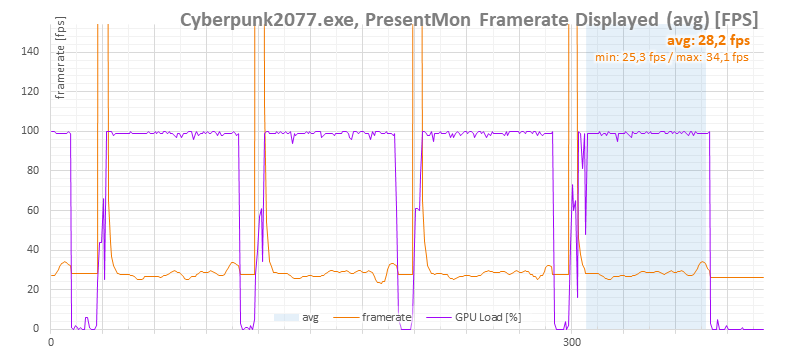

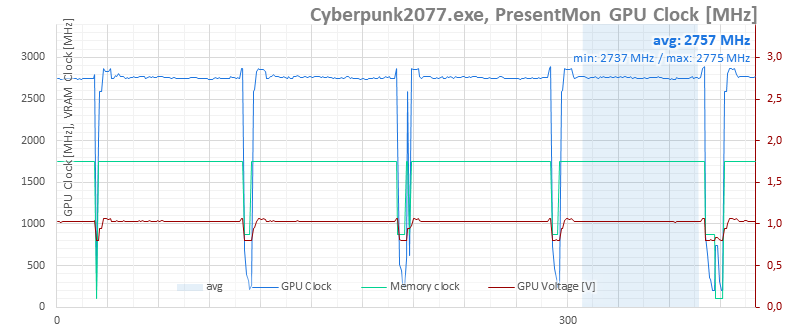

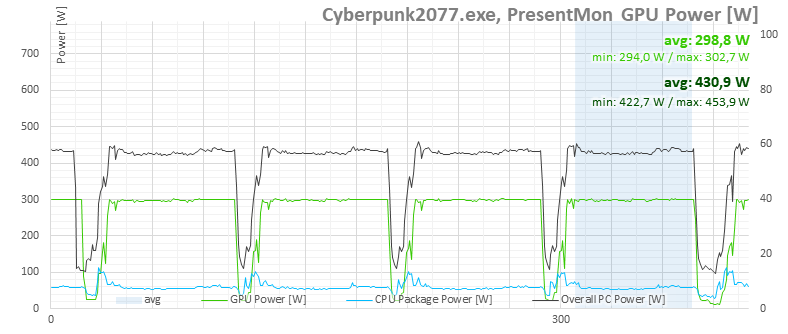

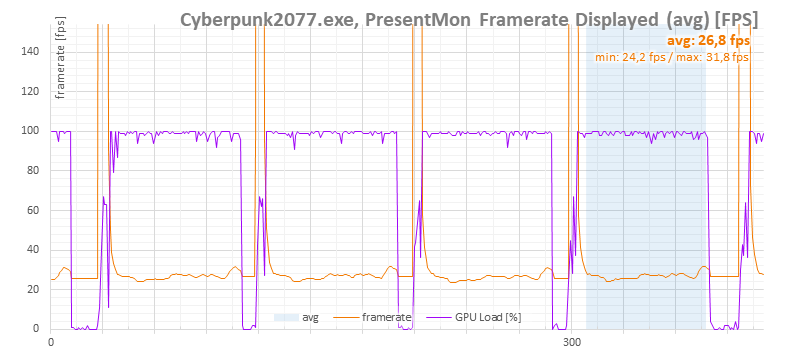

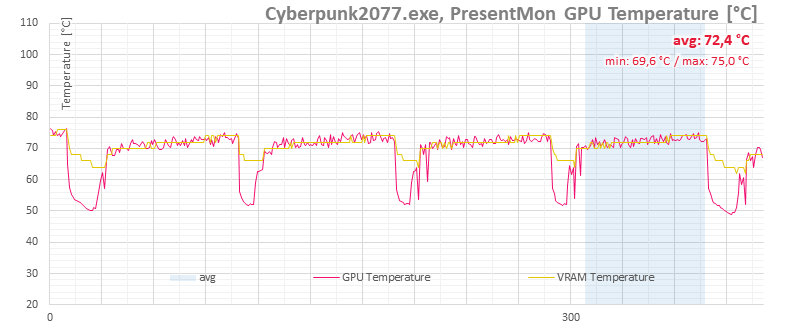

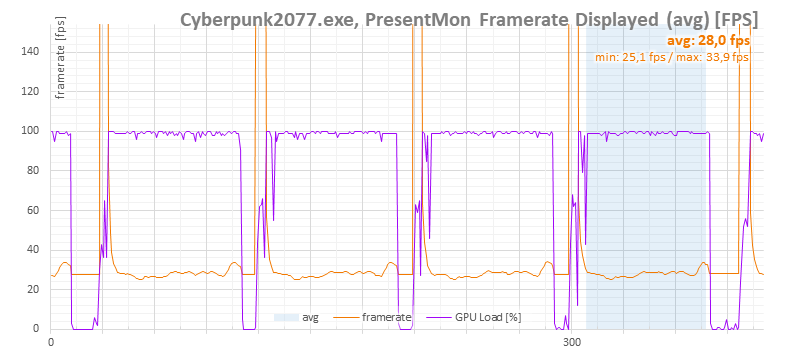

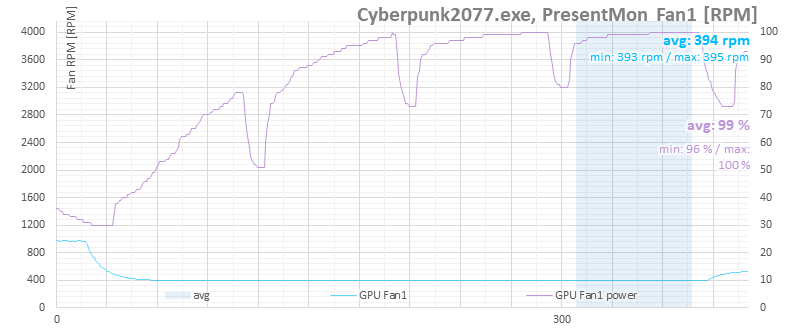

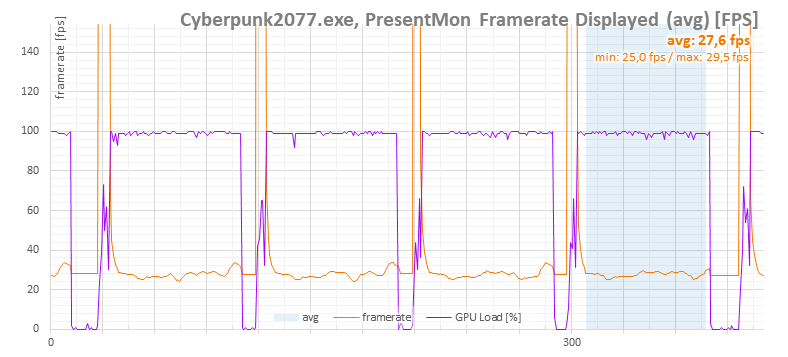

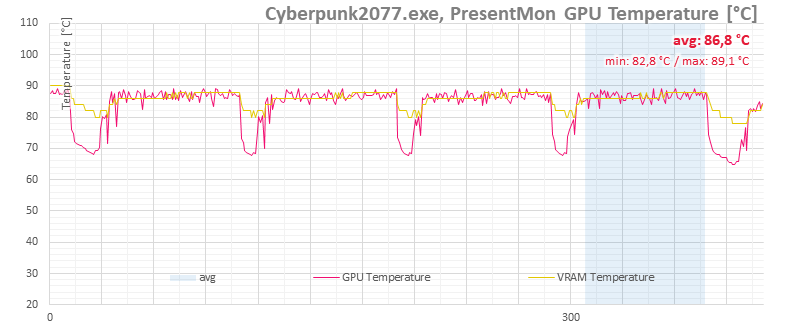

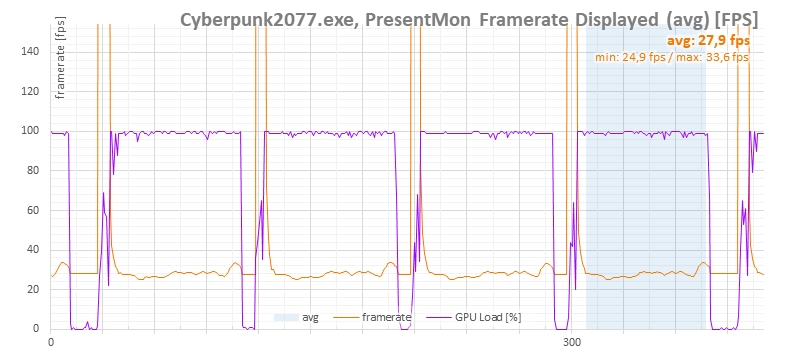

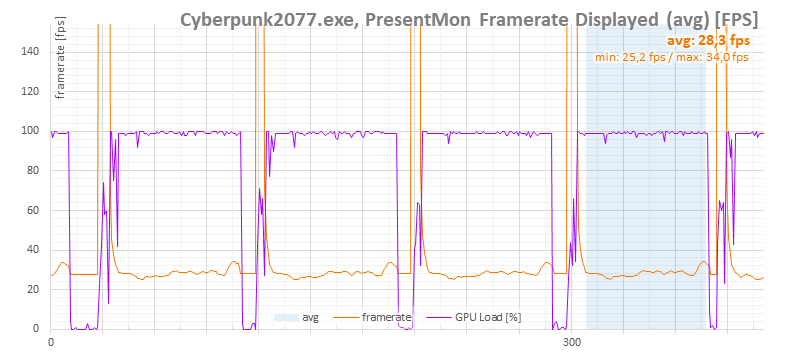

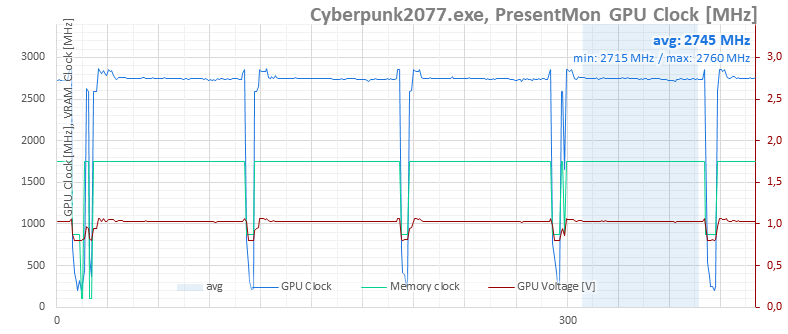

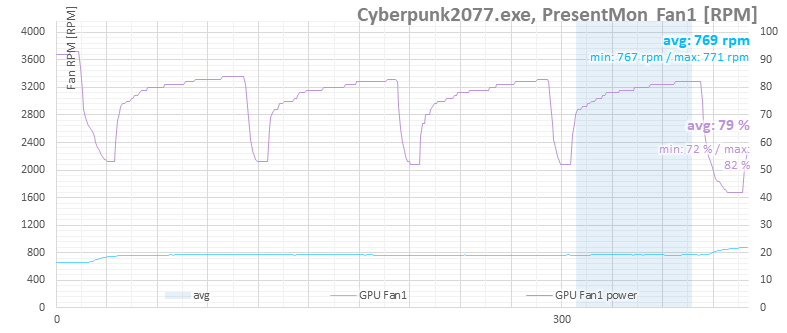

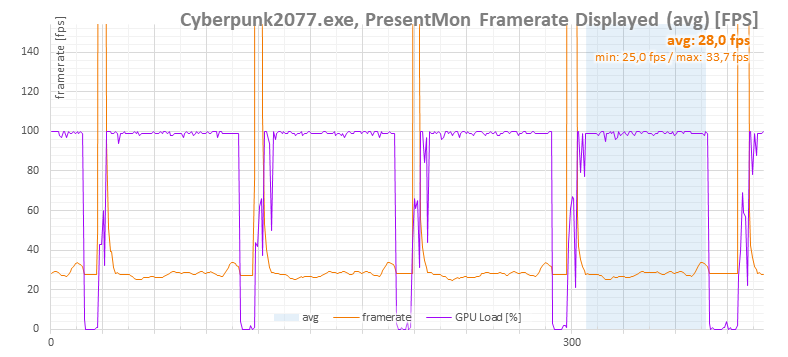

V následujících grafech už jsou detailní průběhy měření. Jde vždy o čtyři průběhy při jednom nastavení, průměrné hodnoty jsou odečítané ze zvýrazněného úseku. Při přejíždění přes interaktivní graf zleva doprava by se měly zobrazovat hodnoty naměřené v daném rozsahu výkonu venitlátorů.
Pokud by vám interaktivní grafy nefungovaly, jsou pod nimi i klasické rozklepávací obrázky pro jednotlivá nastavení. Jde o kroky od 25 do 100 % výkonu po 5 %, nastavená hodnota je vidět i v názvu obrázku.
Níže už jsou v detailu jednotlivé smyčky s výkonem ventilátorů od 20 do 100 % odstupňované po pěti procentech.
⠀
