Novú etapu testov procesorových chladičov na HWCooling štartujeme so súbojom dvoch kvapalinových chladičov typu AIO. Tak Navis F360 ako aj Lumen S36 V2 predstavujú to najlacnejšie s 360-milimetrovým radiátorom, čo Fractal Design (Lumen S36 V2), respektíve Endorfy (Navis F360) majú. Isteže, nejde o vyložene lacné chladiče, s oboma sa však spája veľmi vysoký chladiaci výkon.
Detaily chladiča Fractal Design Lumen S36 V2

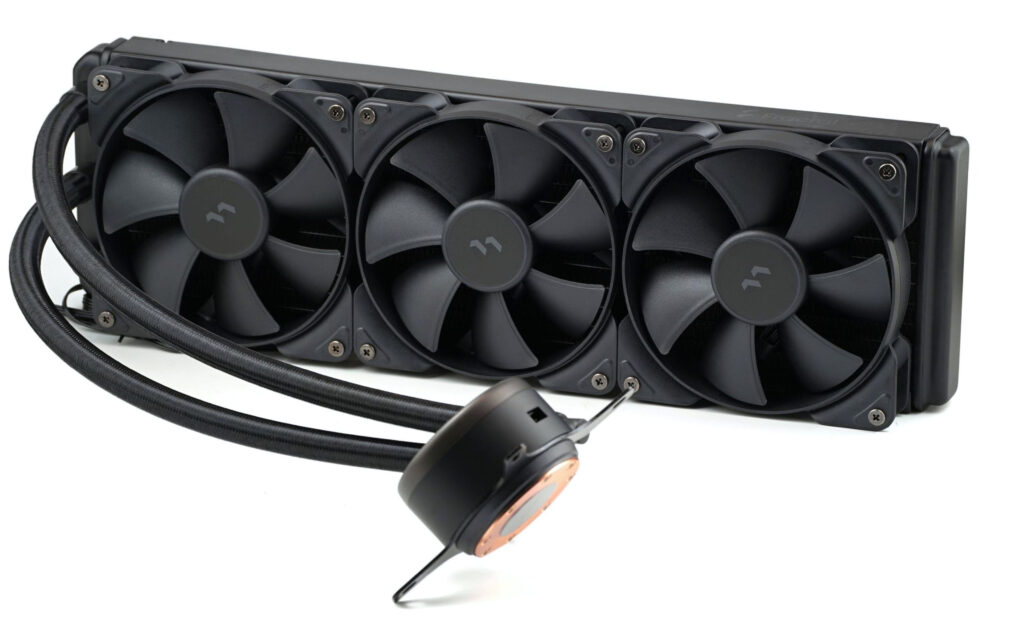

Tri 120 mm ventilátory na 360 mm radiátore. Ventilátory aj radiátor majú obvyklé hrúbky – 25 mm (ventilátor) a 27 mm (radiátor), ktoré v súčte ani príliš neprekračujú (a celková hrúbkja je cca 52 mm). A vlastne je Lumen S36 V2 v porovnaní s Endorfy Navis F360 o chlp tenší vodník. To hlavne preto, že ventilátory Aspect 12 PWM nerozširujú antivibračné podložky, tieto ventilátory ich nemajú.

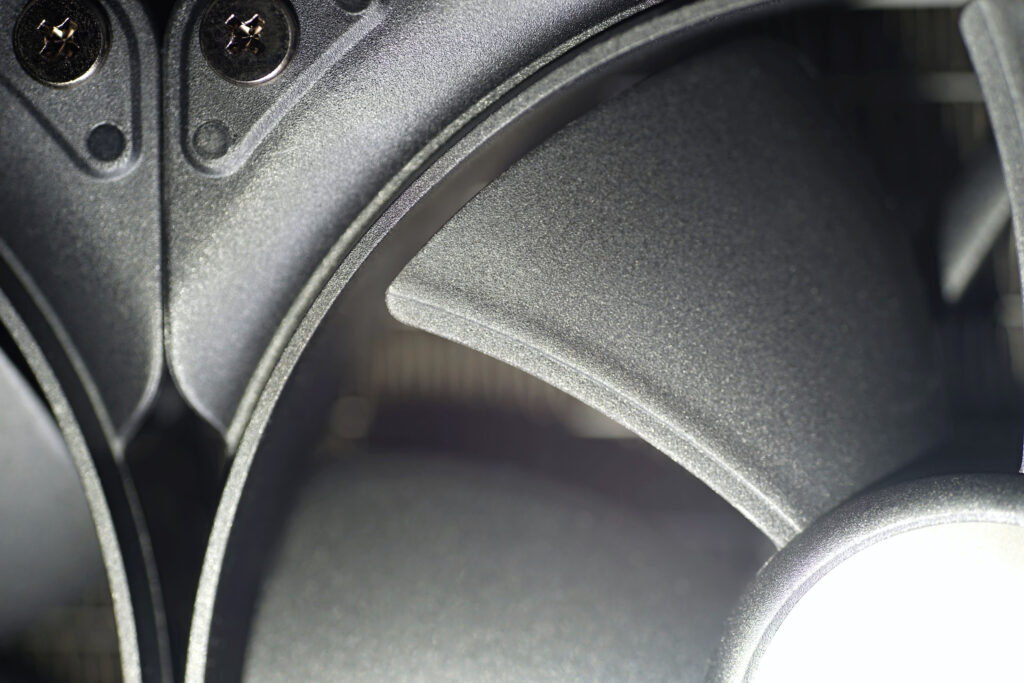

Absencia prvkov proti vibráciám tu prakticky nevadí, pretože aj pri maximálnej rýchlosti sú vibrácie ventilátorov (Aspect 12 PWM) zanedbateľné a ich intenzita sa nebude podieľať na sekundárnom hluku rozvibrovaním radiátora. Ten, samozrejme, ventilátory rozvibrovať môžu, napríklad prúdením vzduchu, ale z dôvodov, na ktoré antivibračné podložky vplyv mať nebudú. Vďaka relatívne tenšiemu profilu medzi vodníkmi s plnotučným (či skôr polotučným? 27 mm…) radiátorom aj ventilátormi sa dá konštatovať nadštandardná kompatibilita so skrinkami. Najmä pri umiestnení v stropnej pozícii, kde to, či bude alebo nebude dochádzať ku kolízii typicky s pasívom VRM základnej dosky, určujú aj desatiny milimetra.

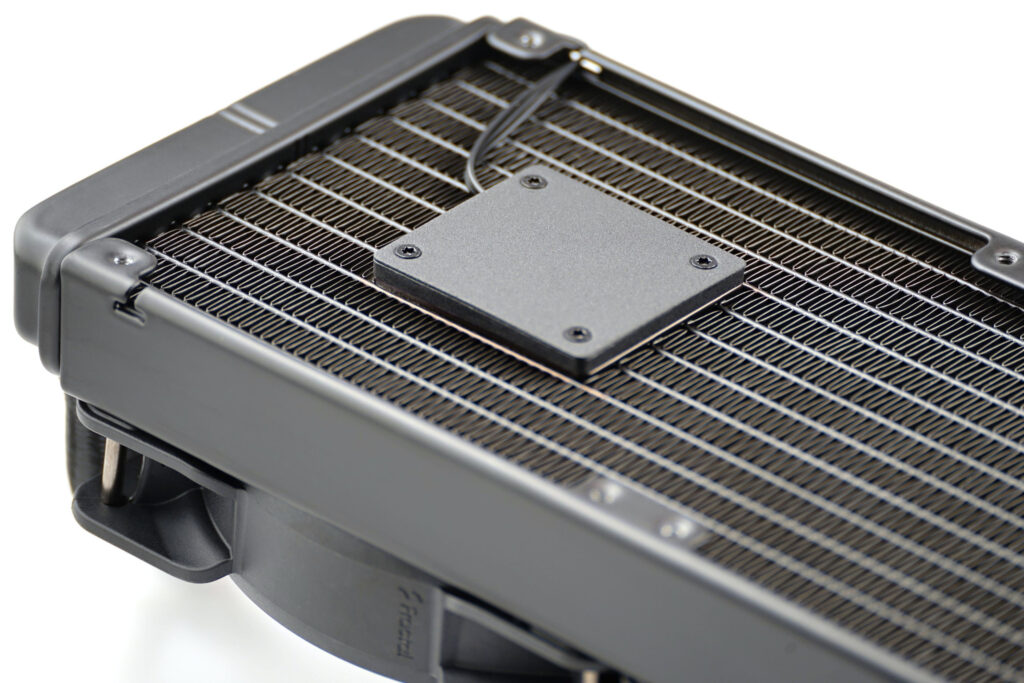

Neobvyklé alebo menej časté je vstavanie pumpy do radiátora. Tá (pumpa) býva na strane bloku, ale u Lumen S36 V2 je súčasťou radiátora. Na jednej strane sa tak neprenášajú vibrácie z pumpy na procesor, na druhej strane je na úkor plochy pumpy o trochu menšia plocha radiátora. Žiadne veľké rozdiely v chladiacom výkone (oproti vodníkom s pumpou v bloku) to, prirodzene robiť nebude. FPI je aj v prípade radiátora Lumen S32 V2 30. Taký je počet rebier na štvorcový palec. Radiátor je z hliníku, snáď s prímesou (do kvapaliny) dostatočne účinného spomaľovača galvanickej korózie.

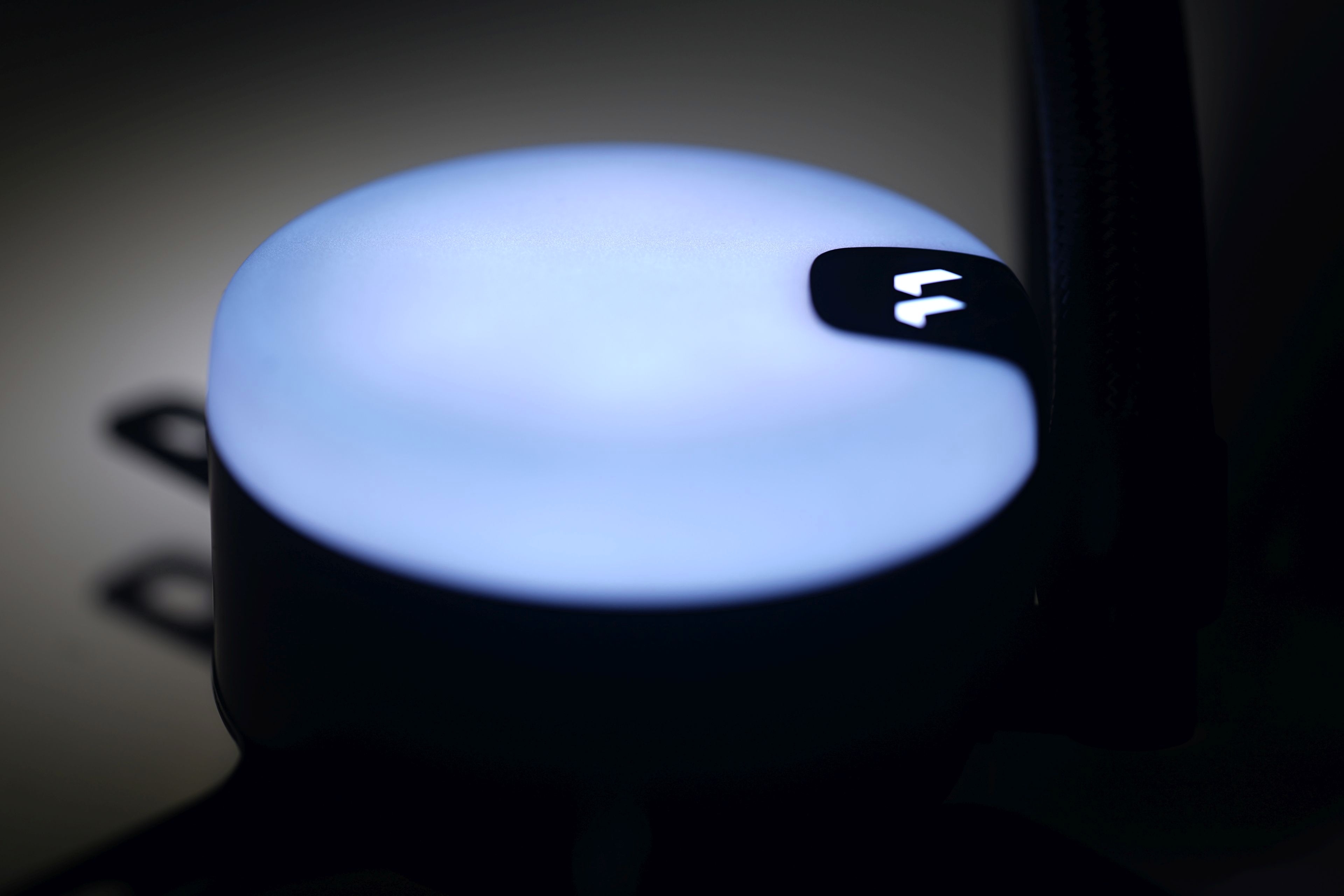

Viečko kvapalinového bloku je takmer kompletne svetlovodivé a podsvietené ARGB LED. Odtienená je len časť s malým logom Fractal Design. Blok je nižší (44 mm), pretože neobsahuje pumpu (tá je, ako už bolo spomenuté, v radiátore) .

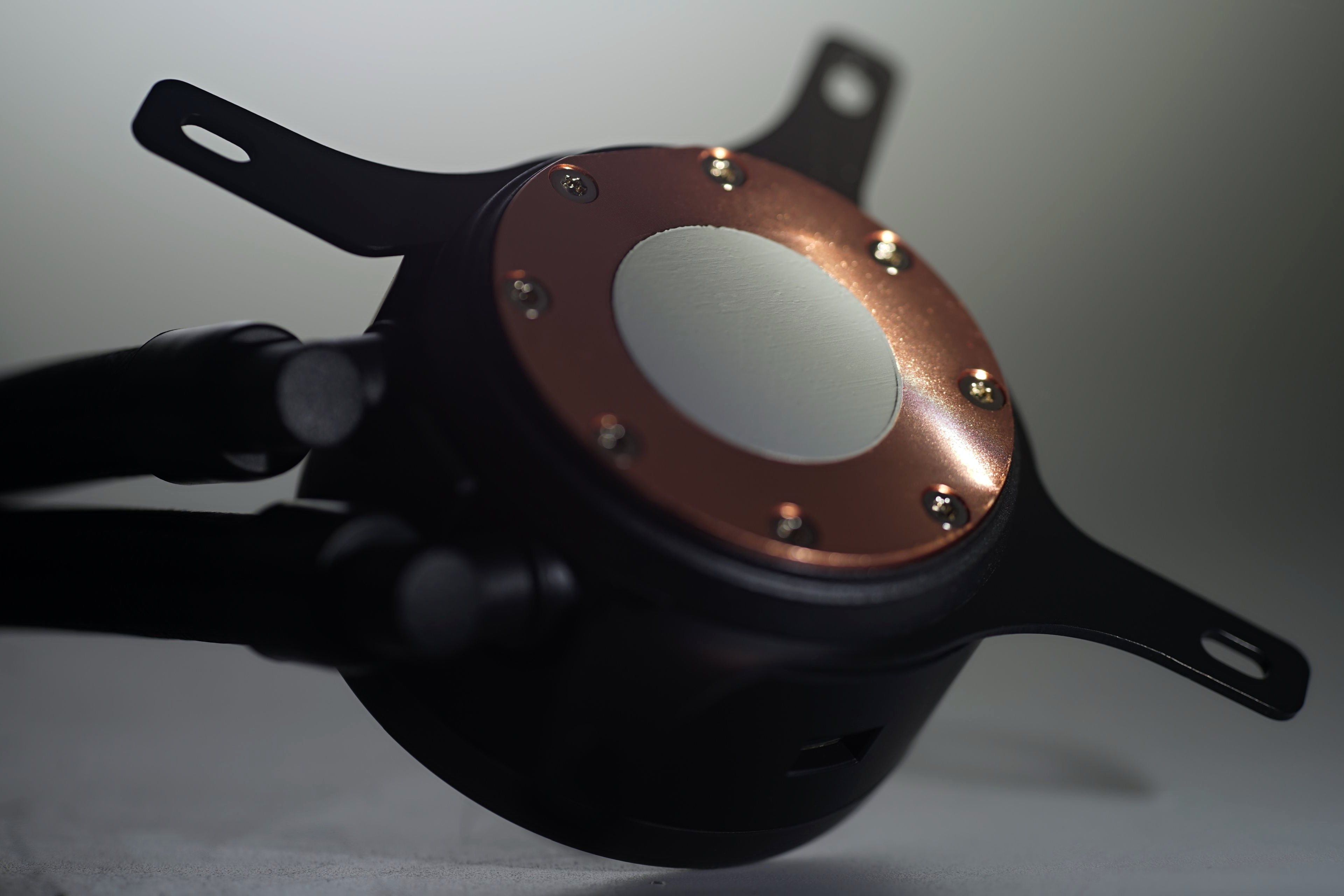

Na lepšiu manipuláciu sú na strane bloku otočné kĺby a hadice sú opletené. Tieto vlastnosti sa týkajú každej serióznejšej konštrukcie. Vrátane tej u porovnávaného vodníka Endorfy – Navis F360. Na rozdiel od neho je coldplate Lumen S36 V2 kruhový a celkovo menší, ale stále dosť veľký na to, aby kompletne pokryl aj relatívne väčšie tepelné rozvádzače procesorov pre platformy LGA 1851 (či LGA 1700). A to spôsobom, že skrutky držiace coldplate so zvyškom bloku do priestoru nad procesor nezasahujú. Tie sú až ďalej, mimo.
Teplovodivá pasta je na coldplate už predaplikovaná, ale príslušenstvo súčasne počíta aj s druhou či treťou inštaláciou. Vo vrecúšku medzi spojovacím materiálom totiž nájdete aj malú tubičku termopasty.

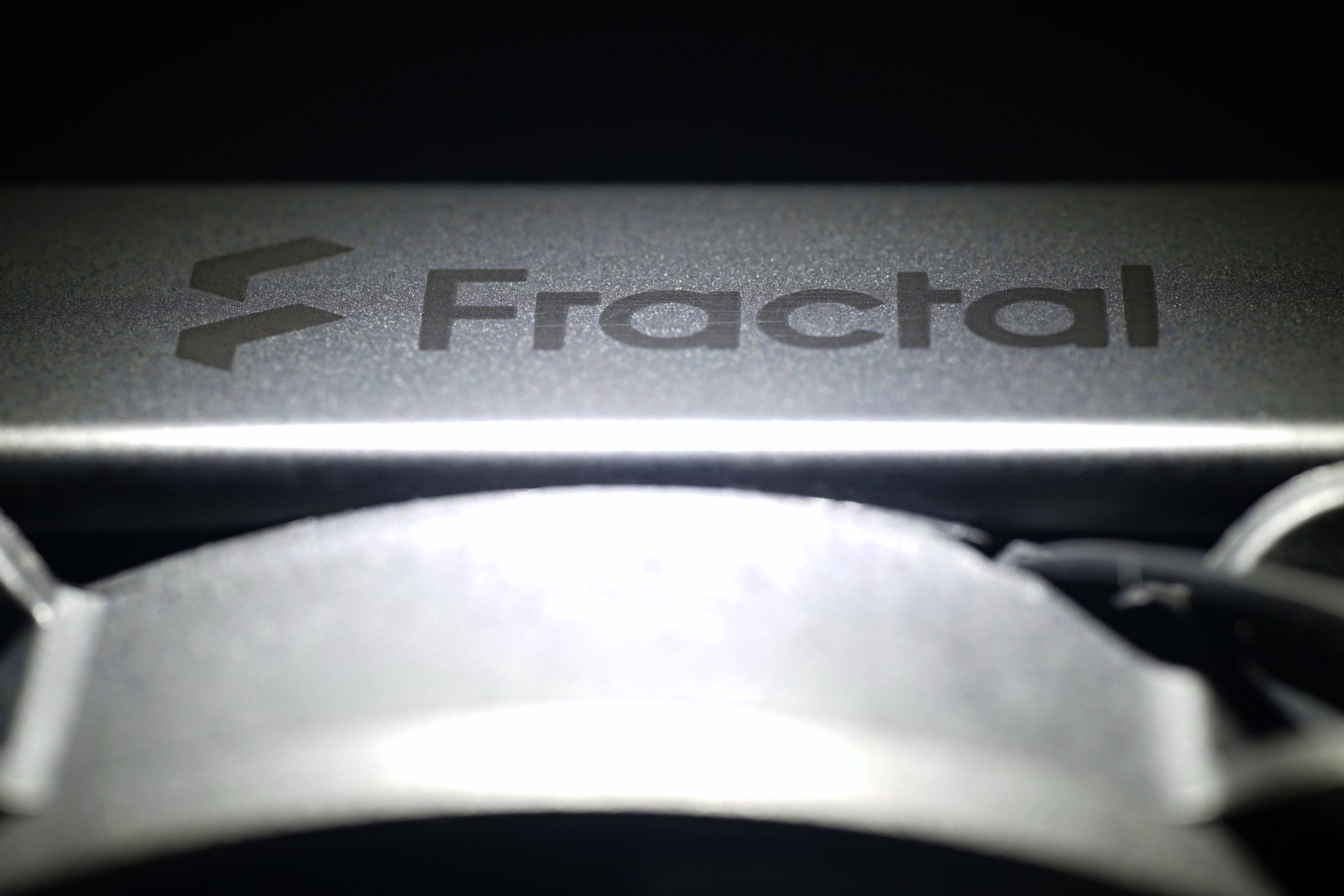

Príslušnosť k značke Fractal Design je vytlačená aj na boku radiátora, ktorý je, podobne ako blok, na pomery 360 mm radiátorov trochu kratší. To ešte spomenuté nebolo, ale je vhodné to zdôrazniť. S 393 mm sa radiátor Lumen S36 V2 bezpečne drží od hranice, ktorú mnoho iných kvapalinových chladičov presahuje, čím sa eventuálne zhoršuje kompatibilita si skrinkami. Isteže, je to individuálne a záleži od konkrétnej kombinácie (skrinky a chladiča).
A aby to bolo fér, tak aj pri Lumen S36 V2 treba vyzdvihnúť montáž cez kovový backplate. Ani na tejto úrovni Fractal Design nešetril.
