Nízka cena sa týka aj ventilátorov Stratus 140 White ARGB. S ohľadom na prítomnosť pestrofarebného osvetlenia v kategórii 140-milimetrových modelov neexistuje veľa lacnejších ventilátorov. Výborné aerodynamické vlastnosti trochu kazia iba vyššie vibrácie a nezdá sa, že by sa jednalo o „chybu jedného kusa“, v podrobných testoch tak ako obvykle vychádzame z viacerých vzoriek.

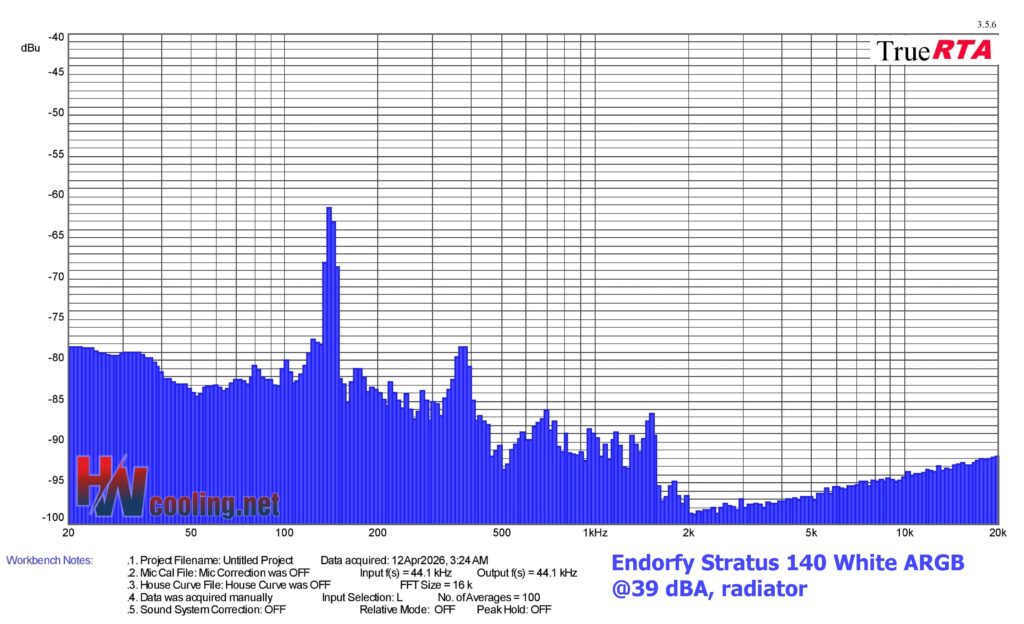

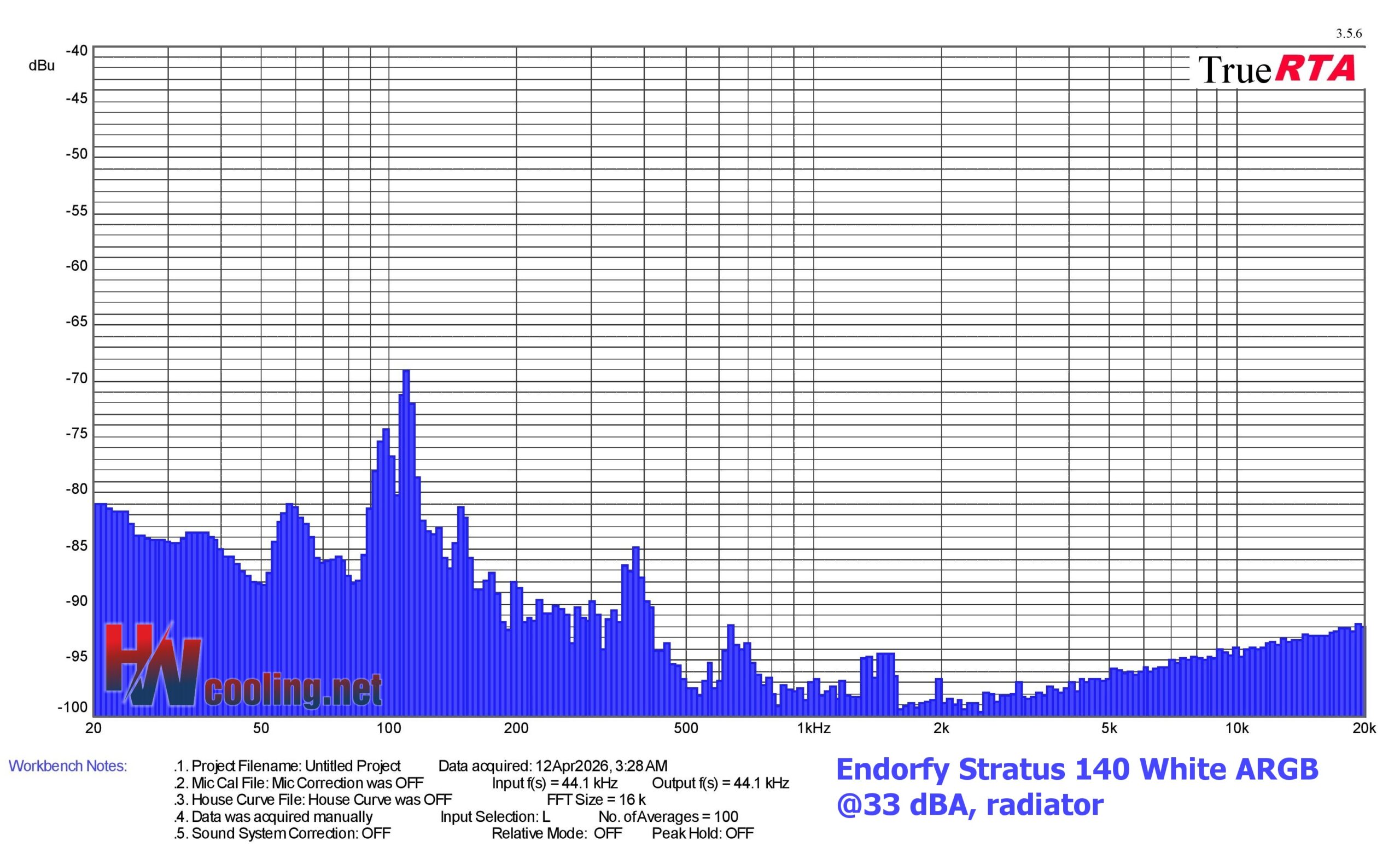

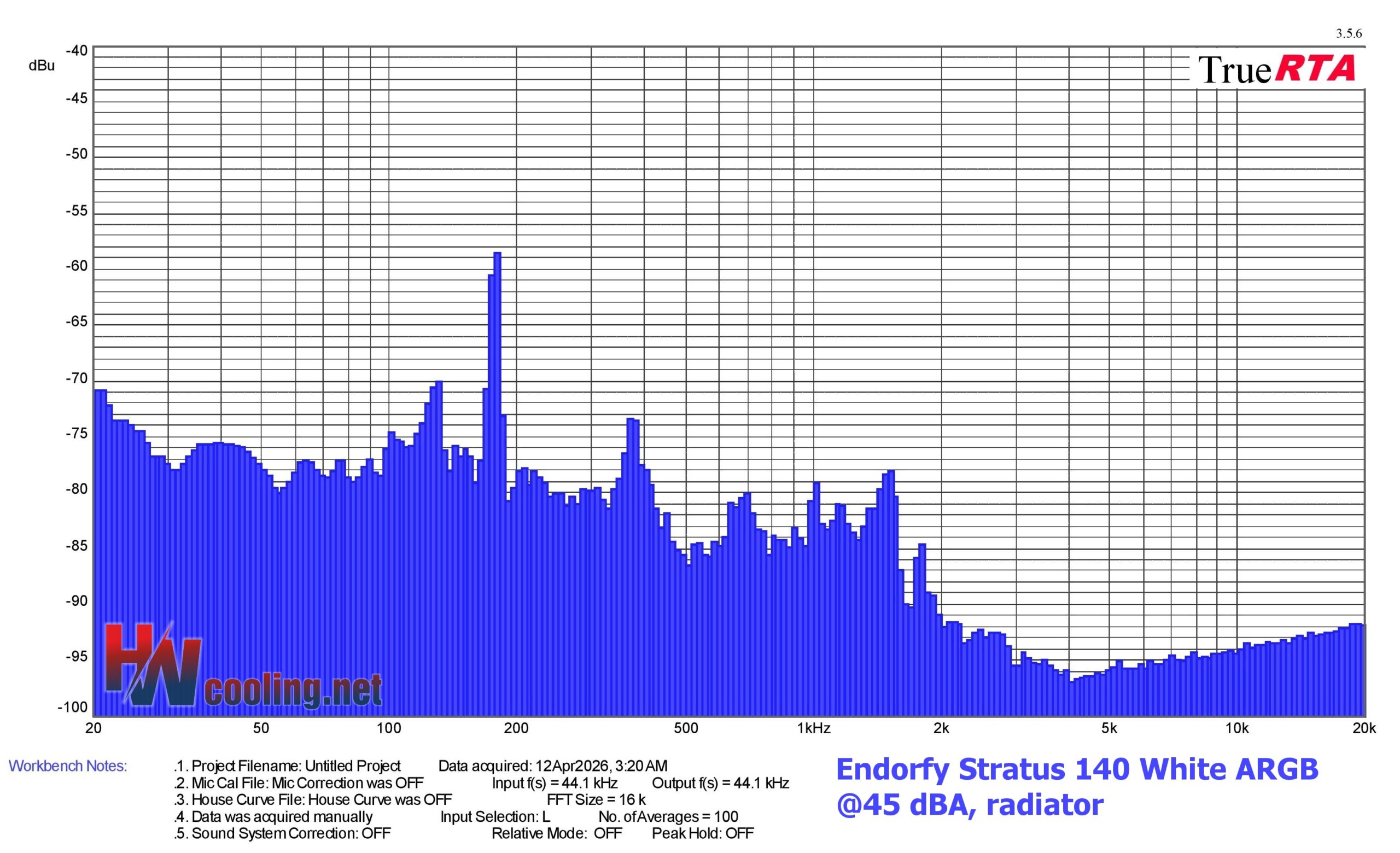

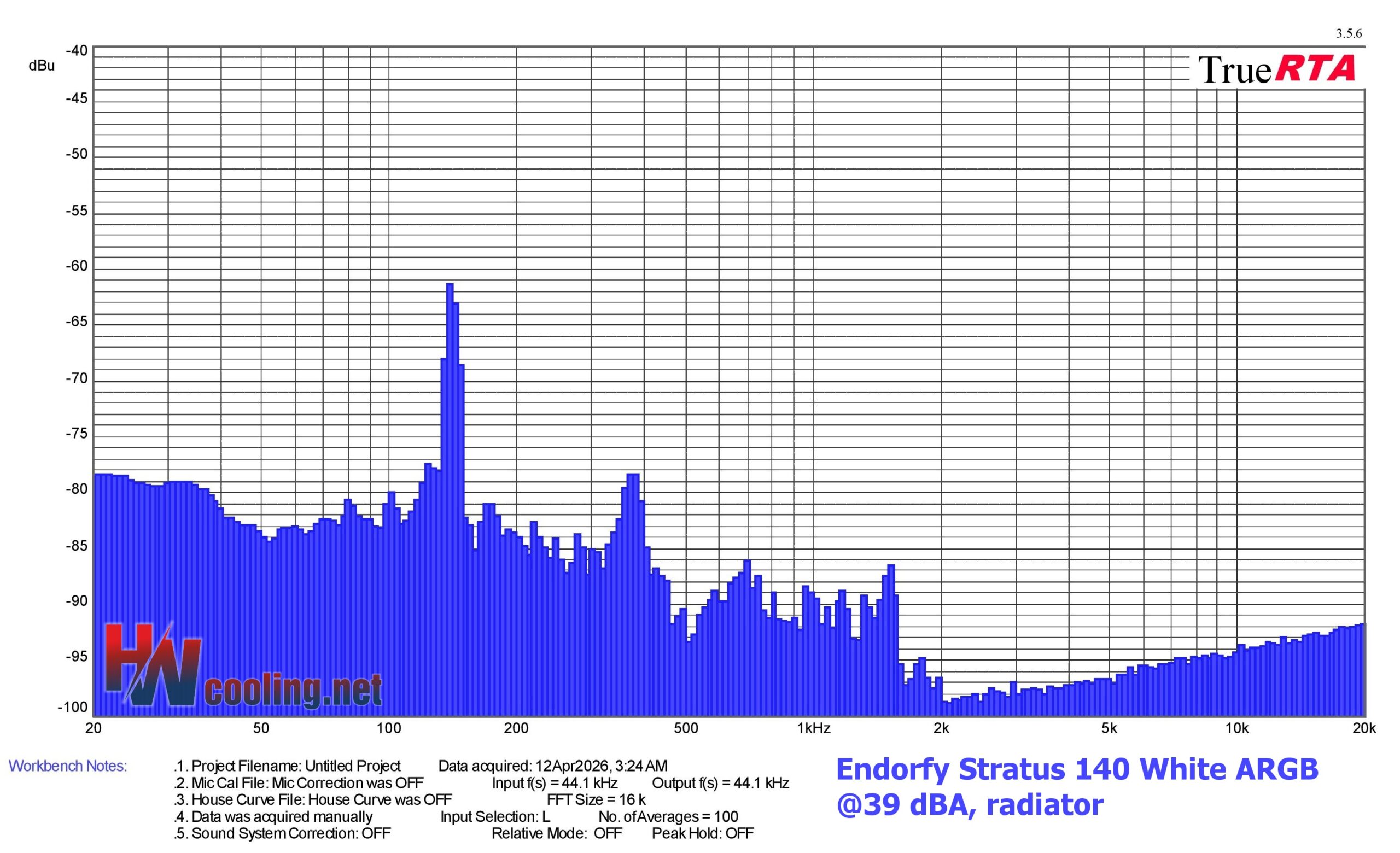

Frekvenčná charakteristika zvuku s radiátorom
Merania prebiehajú v aplikácii TrueRTA, ktorá zaznamenáva zvuk v škále 240 frekvencií v zaznamenávanom rozsahu 20–20 000 Hz. Pre možnosť porovnania naprieč článkami exportujeme do štandardných pruhových grafov dominantnú frekvenciu z nízkeho (20–200 Hz), stredného (201–2000 Hz) a vysokého (2001–20 000 Hz) spektra.
Na ešte podrobnejšiu analýzu zvukového prejavu je však dôležité vnímať celkový tvar grafu a intenzitu všetkých frekvencií/tónov. Ak by ste v grafoch a tabuľkách nižšie niečomu nerozumeli, odpovede na všetky otázky nájdete v tomto článku. Ten vysvetľuje, ako správne čítať namerané údaje nižšie.
Zvuk ventilátorov z drvivej väčšiny operuje v pásme 70–7000 Hz. Frekvencie 7000 Hz môžete prakticky ignorovať, tie reflektujú elektromagnetický šum meracieho reťazca. Ten (elektomagnetický šum) zasahuje aj do frekvencií pod 70 Hz, hoci je na nich stále aerodynamický hluk. Tieto pásma (do 70 Hz a nad 7 kHz) by sa dali pokojné „odstrihnúť“, ale nerobíme to. Pre prípad, že by sa u niektorého z ventilátorov predsa len objavila nejaká anomália, ktorú treba mať pod kontrolou a vedieť ju vizualizovať.
Poznámka: Na tieto merania je použitý tenší radiátor s 28 mm. Takáto hrúbka (i reštriktivita s FPI 22) je v praxi častá (aj v rámci vodníkov AIO).
| Fan | Dominant sound freq. and noise level, thinner rad@33 dBA | ||||||
| Low range | Mid range | High range | |||||
| Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | ||
| Endorfy Stratus 140 White ARGB | 109,9 | -69,2 | 380,5 | -84,9 | 19330,5 | -91,7 | |
| Phanteks T30-140 | 50,4 | -77,0 | 369,7 | -80,0 | 19330,5 | -91,3 | |
| Thermalright TL-B14 | 116,5 | -78,1 | 310,9 | -84,2 | 18780,2 | -90,8 | |
| Arctic P14 Pro PST | 97,9 | -74,8 | 391,7 | -83,8 | 18245,6 | -91,2 | |
| Arctic P14 Pro A-RGB | 100,8 | -73,4 | 403,2 | -83,4 | 18780,2 | -91,4 | |
| Fractal Design Momentum 14 (Black) | 97,9 | -74,3 | 380,5 | -83,1 | 18780,2 | -91,1 | |
| Fractal Design Momentum 14 RGB (White) | 65,4 | -73,3 | 369,7 | -83,2 | 19897,0 | -91,5 | |
| DeepCool FT14 | 95,1 | -78,3 | 369,7 | -82,8 | 3726,5 | -89,4 | |
| Noctua NF-A14x25 G2 PWM | 20,6 | -77,1 | 380,5 | -83,7 | 19330,5 | -90,9 | |
| BeQuiet! Pure Wings 3 (BL113) | 123,4 | -76,7 | 246,8 | -82,8 | 19330,5 | -90,7 | |
| Arctic P14 Max rev. 1 | N/A | N/A | N/A | N/A | N/A | N/A | |
| Arctic P14 PWM PST CO rev. 3 | 50,4 | -78,0 | 739,4 | -85,4 | 19330,5 | -90,8 | |
| Arctic P14 PWM PST rev. 4 | 73,4 | -79,1 | 359,2 | -83,9 | 19330,5 | -90,9 | |
| BeQuiet! Silent Wings 4 (BL117) | 92,4 | -70,5 | 369,7 | -82,9 | 19330,5 | -90,7 | |
| Endorfy Stratus 140 PWM | 109,9 | -67,9 | 380,5 | -83,6 | 19897,0 | -91,1 | |
| Thermaltake Toughfan 14 Pro | 119,9 | -76,4 | 380,5 | -83,0 | 18780,2 | -91,0 | |
| Fractal Design Venturi HP-14 PWM | 80,0 | -74,8 | 369,7 | -82,9 | 19330,5 | -91,0 | |
| Noctua NF-A14 PWM | 50,4 | -78,5 | 380,5 | -81,2 | 19330,5 | -91,0 | |
| BeQuiet! Pure Wings 3 (BL108) | 89,8 | -71,7 | 369,7 | -82,2 | 19330,5 | -90,8 | |
| Fractal Design Silent R3 140 mm | 92,4 | -79,3 | 380,5 | -85,9 | 19330,5 | -90,5 | |
| Endorfy Fluctus 140 PWM | 109,9 | -73,8 | 380,5 | -83,6 | 18780,2 | -90,9 | |
| Endorfy Fluctus 140 PWM ARGB | 109,9 | -75,1 | 391,7 | -78,5 | 18245,6 | -91,0 | |
| BeQuiet! Silent Wings Pro 4 (BL099) | 55,0 | -83,4 | 201,6 | -78,6 | 2416,3 | -88,1 | |
| Fractal Design Prisma AL-14 PWM | 73,4 | -72,0 | 213,6 | -80,6 | 2031,9 | -89,6 | |
| Gigabyte Aorus 140 ARGB | 89,8 | -75,7 | 369,7 | -81,4 | 18780,2 | -90,6 | |
| BeQuiet! Light Wings (BL075) | 138,5 | -69,2 | 246,8 | -81,2 | 19897,0 | -90,8 | |
| Fractal Design Aspect 14 RGB PWM | 47,6 | -70,9 | 380,5 | -80,0 | 18245,6 | -91,0 |
| Fan | Dominant sound freq. and noise level, thinner rad@39 dBA | ||||||
| Low range | Mid range | High range | |||||
| Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | ||
| Endorfy Stratus 140 White ARGB | 138,5 | -61,3 | 369,7 | -78,3 | 19897,0 | -91,7 | |
| Phanteks T30-140 | 20,6 | -73,5 | 369,7 | -76,4 | 18780,2 | -90,7 | |
| Thermalright TL-B14 | 151,0 | -69,4 | 302,0 | -72,5 | 19897,0 | -91,4 | |
| Arctic P14 Pro PST | 119,9 | -73,4 | 369,7 | -71,1 | 18780,2 | -90,9 | |
| Arctic P14 Pro A-RGB | 123,4 | -70,3 | 380,5 | -72,2 | 19330,5 | -91,1 | |
| Fractal Design Momentum 14 (Black) | 130,7 | -70,3 | 380,5 | -75,4 | 19330,5 | -91,2 | |
| Fractal Design Momentum 14 RGB (White) | 146,7 | -76,9 | 380,5 | -77,5 | 19897,0 | -92,0 | |
| DeepCool FT14 | 20,6 | -77,4 | 369,7 | -76,0 | 19330,5 | -90,7 | |
| Noctua NF-A14x25 G2 PWM | 20,6 | -66,9 | 369,7 | -77,0 | 19897,0 | -91,1 | |
| BeQuiet! Pure Wings 3 (BL113) | 160,0 | -66,0 | 320,0 | -76,9 | 17726,2 | -91,0 | |
| Arctic P14 Max rev. 1 | 100,8 | -80,7 | 380,5 | -77,8 | 19330,5 | -91,0 | |
| Arctic P14 PWM PST CO rev. 3 | 92,4 | -75,2 | 1356,1 | -78,0 | 18780,2 | -90,7 | |
| Arctic P14 PWM PST rev. 4 | 97,9 | -75,1 | 349,0 | -73,2 | 18780,2 | -90,9 | |
| BeQuiet! Silent Wings 4 (BL117) | 123,4 | -63,7 | 369,7 | -71,7 | 19330,5 | -90,8 | |
| Endorfy Stratus 140 PWM | 138,5 | -59,6 | 380,5 | -77,1 | 19330,5 | -90,9 | |
| Thermaltake Toughfan 14 Pro | 151,0 | -69,1 | 369,7 | -76,6 | 19897,0 | -90,9 | |
| Fractal Design Venturi HP-14 PWM | 123,4 | -73,2 | 369,7 | -74,6 | 18245,6 | -91,0 | |
| Seasonic MagFlow ARGB | 130,7 | -74,0 | 391,7 | -76,0 | 18780,2 | -90,9 | |
| Noctua NF-A14 PWM | 134,5 | -80,1 | 369,7 | -74,5 | 19330,5 | -91,0 | |
| BeQuiet! Pure Wings 3 (BL108) | 119,9 | -68,7 | 239,7 | -69,7 | 19330,5 | -91,0 | |
| Fractal Design Silent R3 140 mm | 123,4 | -69,4 | 246,8 | -75,2 | 2215,8 | -89,1 | |
| Endorfy Fluctus 140 PWM | 142,5 | -67,7 | 369,7 | -78,1 | 19330,5 | -91,2 | |
| Endorfy Fluctus 140 PWM ARGB | 142,5 | -69,4 | 380,5 | -78,6 | 19330,5 | -90,9 | |
| BeQuiet! Silent Wings Pro 4 (BL099) | 134,5 | -74,7 | 269,1 | -74,3 | 2416,3 | -83,6 | |
| Fractal Design Prisma AL-14 PWM | 106,8 | -68,8 | 369,7 | -76,2 | 19330,5 | -90,8 | |
| Gigabyte Aorus 140 ARGB | 116,5 | -73,7 | 380,5 | -75,6 | 3133,6 | -87,6 | |
| Fractal Design Aspect 14 RGB PWM | 123,4 | -62,6 | 369,7 | -73,2 | 19330,5 | -90,9 |
| Fan | Dominant sound freq. and noise level, thinner rad@45 dBA | ||||||
| Low range | Mid range | High range | |||||
| Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | ||
| Endorfy Stratus 140 White ARGB | 179,6 | -58,4 | 369,7 | -73,4 | 18780,2 | -91,7 | |
| Phanteks T30-140 | 23,1 | -69,7 | 369,7 | -73,4 | 18245,6 | -91,3 | |
| Thermalright TL-B14 | 20,6 | -69,4 | 380,5 | -70,8 | 2091,4 | -86,5 | |
| Arctic P14 Pro PST | 151,0 | -64,4 | 604,1 | -71,4 | 2416,3 | -88,0 | |
| Arctic P14 Pro A-RGB | 151,0 | -62,6 | 1522,2 | -74,0 | 2091,4 | -88,1 | |
| Fractal Design Momentum 14 (Black) | 155,4 | -69,8 | 310,9 | -70,9 | 2215,8 | -89,0 | |
| Fractal Design Momentum 14 RGB (White) | 179,6 | -74,1 | 1522,2 | -75,6 | 2873,5 | -88,2 | |
| DeepCool FT14 | 151,0 | -65,1 | 310,9 | -71,9 | 19330,5 | -91,1 | |
| Noctua NF-A14x25 G2 PWM | 20,6 | -63,7 | 380,5 | -68,2 | 19330,5 | -91,1 | |
| BeQuiet! Pure Wings 3 (BL113) | 195,8 | -61,4 | 391,7 | -70,7 | 19897,0 | -90,7 | |
| Arctic P14 Max rev. 1 | 127,0 | -76,7 | 380,5 | -71,1 | 2091,4 | -89,9 | |
| Arctic P14 PWM PST CO rev. 3 | 113,1 | -66,3 | 369,7 | -68,1 | 18780,2 | -91,0 | |
| Arctic P14 PWM PST rev. 4 | 119,9 | -67,2 | 1522,2 | -70,1 | 19330,5 | -90,9 | |
| BeQuiet! Silent Wings 4 (BL117) | 160,0 | -57,4 | 320,0 | -67,1 | 2091,4 | -88,4 | |
| Endorfy Stratus 140 PWM | 174,5 | -54,9 | 380,5 | -71,4 | 2560,0 | -90,3 | |
| Thermaltake Toughfan 14 Pro | 184,9 | -66,5 | 369,7 | -66,2 | 19330,5 | -90,8 | |
| Fractal Design Venturi HP-14 PWM | 134,5 | -60,5 | 380,5 | -71,5 | 2031,9 | -87,5 | |
| Noctua NF-A14 PWM | 134,5 | -80,1 | 369,7 | -74,5 | 19330,5 | -91,0 | |
| BeQuiet! Pure Wings 3 (BL108) | 138,5 | -61,2 | 285,1 | -65,6 | 19330,5 | -90,8 | |
| Fractal Design Silent R3 140 mm | N/A | N/A | N/A | N/A | N/A | N/A | |
| Endorfy Fluctus 140 PWM | 179,6 | -62,8 | 1478,9 | -71,8 | 2031,9 | -85,4 | |
| Endorfy Fluctus 140 PWM ARGB | 179,6 | -63,7 | 391,7 | -69,3 | 2091,4 | -84,6 | |
| Arctic P12 Slim PWM PST | 195,8 | -62,2 | 391,7 | -70,7 | 2091,4 | -86,2 | |
| BeQuiet! Silent Wings Pro 4 (BL099) | 164,7 | -69,5 | 329,4 | -64,4 | 2416,3 | -80,6 | |
| Fractal Design Prisma AL-14 PWM | 134,5 | -62,8 | 538,2 | -69,3 | 6267,2 | -89,2 | |
| Gigabyte Aorus 140 ARGB | 142,5 | -67,5 | 369,7 | -70,5 | 2215,8 | -86,4 | |
| Fractal Design Aspect 14 RGB PWM | 130,7 | -68,5 | 380,5 | -62,6 | 2280,7 | -88,4 |
Prečo niekedy pri ventilátore chýba hodnota? Dôvodov môže byť viac. Obvykle je to preto, že nebolo možné daný ventilátor zregulovať na cieľovú hladinu hluku. Niektoré majú vyššie minimálne otáčky (alebo otáčky sú aj nízke, ale má príliš hlučný motorček) alebo sa jedná o pomalší ventilátor, ktorý si na vyššie decibely nedosiahne. Výsledky v grafoch chýbajú ale aj vtedy, ak sa rotor šúcha o sito nylonového filtra. Vtedy túto kombináciu vyhodnocujeme ako nekompatibilnú. A nula v grafoch je prirodzene aj v situáciách, kedy nameriame 0,00. To je častý jav pri mimoriadne nízkych otáčkach s prekážkami alebo v rámci meraní vibrácií.
