Fractal Design North XL alebo začíname s testami skriniek ATX

Po nejakom čase sa znovu vraciame k testom väčších počítačových skriniek. Takých, čo pojmu základnú dosku formátu ATX a rovnako tak aj väčší vežovitý chladič CPU. Prvá takáto skrinka, ktorú otestujeme, bude FD North XL. Áno, týmto modelom sme sa kedysi už zaoberali, ale teraz získame aj výsledky po priechode novou testovacou metodikou. Najprv však zaostríme na zopár detailov, respektíve na obraz toho, čo táto veľká skrinka Fractal Design umožňuje.

… a vnútorné detaily Fractal Design North XL

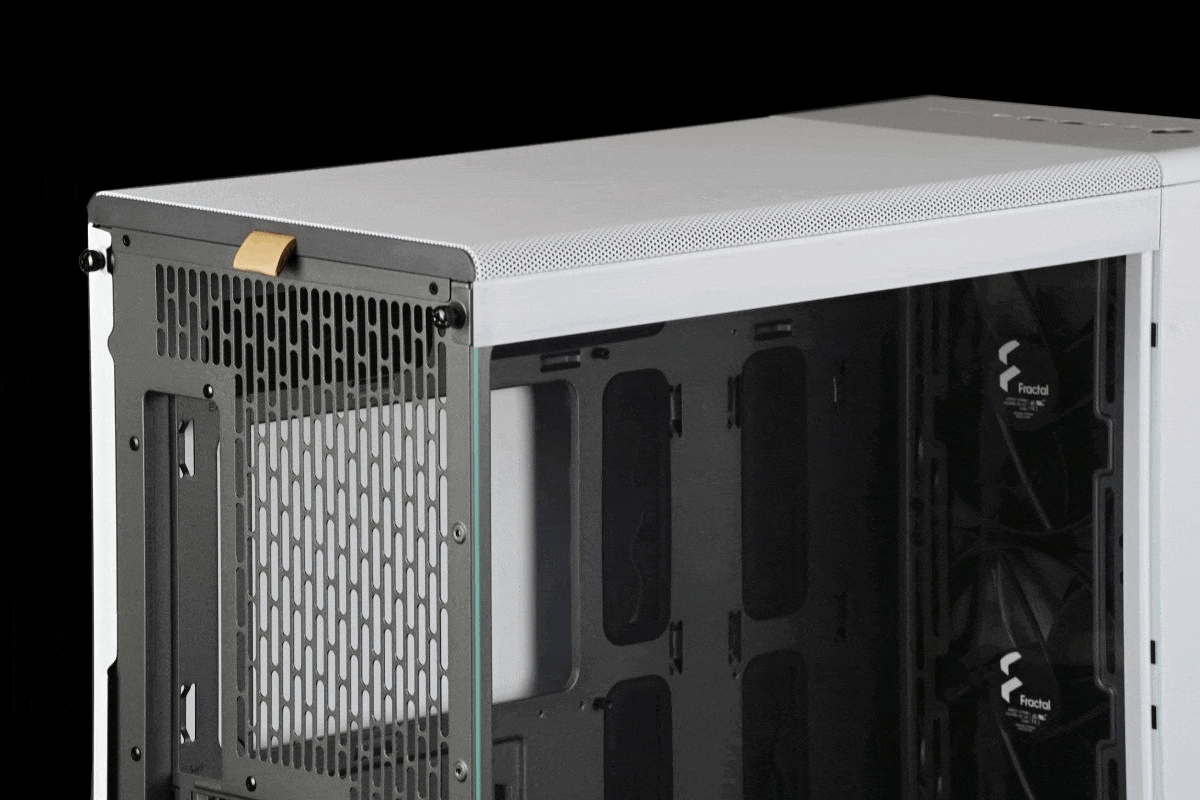

Cesta do útrob skrinky môže začínať demontážou vrchného panela (teda, pokiaľ ako prvé neodstránite temperované sklo z pozície ľavej bočnice). Tento panel má vzadu skrinky pútko, ktorého potiahnutím uvoľníte zúbky v prednej časti a ďalší postup je už veľmi intuitívny. Pod týmto panelom na strope skrinky je potom sa potom pekne ukáže aj konzola na montáž radiátorov (do formátu 360 mm) či systémových ventilátorov (3× 120 mm alebo 2× 140 mm).

K prednej časti na inštaláciu základnej dosky a všetkých komponentov, ktoré sa na ňu viažu, sa dostanete po zosadení panelu s temperovaným sklom. Tento panel drží vzadu dvoma skrutkami, ktoré sú ukotvené v plechovej konštrukcii. Aj napriek nej treba upozorniť pred rizikom poškodenia panelu pri demontáži. V rohoch panela je síce oceľový plech, ale pri nešikovnom manévri sa aj tak môže stať, že ťuknutím o tvrdý podklad zo skla odbijete alebo vytvoríte v ňom praksliknu, čo by bola škoda. Takže pozor na to: Fractal Design sa v tomto smere síce zameral na zníženie rizika poškodenia, ale napriek tomu treba mať na pamäti, že je bočný panel z temperovaného skla krehký. Na jeho ochranu preto dbajte aj pri preprave skrinky.

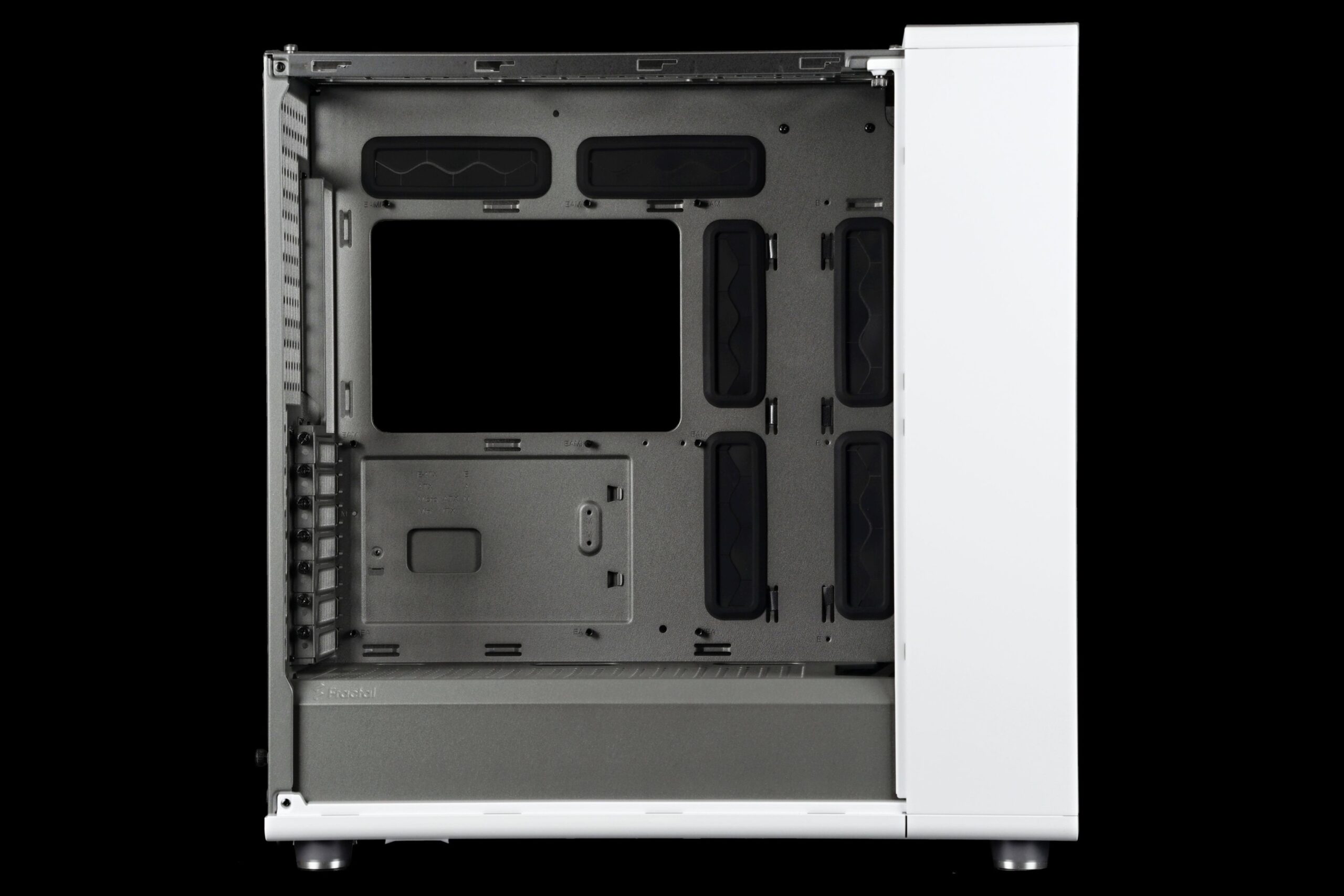

Rozloženie jednotlivých komponentov je pomerne tradičné – základná doska (od formátu Mini-ITX po formát E-ATX) ide teda spredu, rovnako tak grafická karta a potom je tu ešte spodný tunel na montáž zdroja (ATX) a dva vozíky pre HDD. Detaily s osadenými komponentmi sú dostupné v tretej kapitole tohto článku.

Káble sa zozadu dopredu prestrkávajú cez priechodky. Tie sú na vertikálnej stene pogumované, aby nedošlo k poškodeniu sieťky káblov alebo eventuálne až k porušeniu jej izolácie, k čomu by na ostrých hranách dochádzať mohlo. Nie však v prípade skrinky Fractal Design North XL. Časť priechodiek síce toto pogumovanie nemá, ale to iba na miestach, kde sa počíta s ťahaním jednoduchších káblov napríklad USB 2.0 či audio.

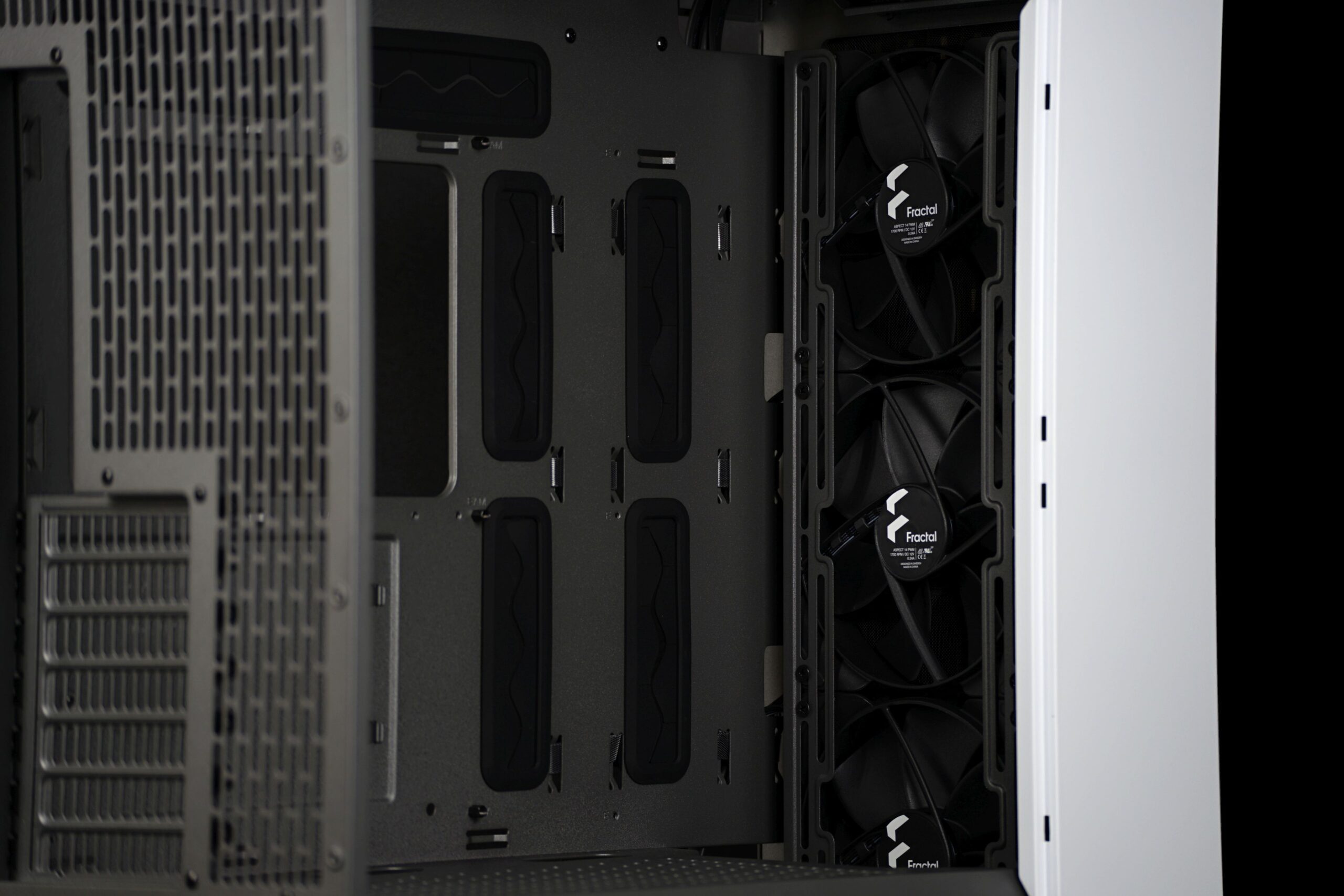

Ventilátory: Predinštalované sú tri 140-milimetrové modely Aspect 14 PWM, pričom všetky sú vpredu. Fractal Design zrejme počíta s tým, že navrch vo väčšine zostáv príde kvapalinový chladič, ktorý upraví schému systémového chladenia a vnútri nebude panovať taký silný pretlak vzduchu. Ten, mimochodom, vždy znižuje aj nadmerne perforovaný zadný panel. Skrinka North XL je vyhotovená s nadštandardne silných plechov o hrúbke okolo 0,9 mm.

Ventilátory však vždy môžete aj premiestniť a urobiť zo všetkých (troch) vstupných výstupné, kde dva budú fungovať pod stropom a jeden vzadu. Takáto konfigurácia má zmysel obzvlášť vtedy, keď vlastníte vežovitý chladič a neplánujete rozšírenie systémového chladenia dokupovaním ďalších ventilátorov. Všetky ventilátory každopádne na výstup dať nemusíte a pre navodenie z pohľadu chladenia efektívneho podtlaku môže jeden zostať vpredu. Ten môže spredu fúkať napríklad na HDD či dostávať viac „chladnejšieho“ vzduchu (s teplotou okolia) pred grafickú kartu.

Na prevádzku viacerých ventilátorov je vzadu, z pravej strany (za pravou bočnicou) štvorkanálový rozbočovač. Jeho správa je v réžii jedného 4-pinového konektora, ktorý sa zapája na základnú dosku. Vďaka dodávanému rozbočovaču tak pripojíte viac ventilátorov aj na základné dosky s menším počtom systémových konektorov, čo sú typicky formáty Mini-ITX. A stále je pritom zdieľaný aj PWM signál. To znamená, že je možná plynulá regulácia, ktorá je, mimochodom, vhodná s ohľadom na maximálne zaťaženie konektora, ku ktorému sa rozbočovač pripája.

Ani pri vyšších rýchlostiach by na „obyčajných“ konektoroch nemal byť presahovaný 1 A. To ani pri rozbehu ventilátorov, keď je dodávaný prúd vyšší ako pri neskoršej prevádzke, po roztočení ventilátorov. Pred vyšším prúdom však nemusíte mať obavy, na 1 A sa so systémovými ventilátormi charakterizovaný „prinajhoršom“ aj stredne vysokými rýchlosťami len tak nedostanete (a prevádzkový prúd bude vždy nižší).
