Před pár dny jsem otestoval vliv přepastování na provozní vlastnosti TUF GeForce RTX 5070 Ti od Asusu. Dnes to posuneme ještě o kousek dál. Využijeme toho, že konstrukce karty umožňuje snadnou demontáž krytu i uchycení jiných ventilátorů přímo na pasiv a zkusíme na ni osadit dvojici klasíckých NF-A12x25 od Noctua. Změříme, jak se při zachování stejných teplot v zátěži změní hlučnost karty.

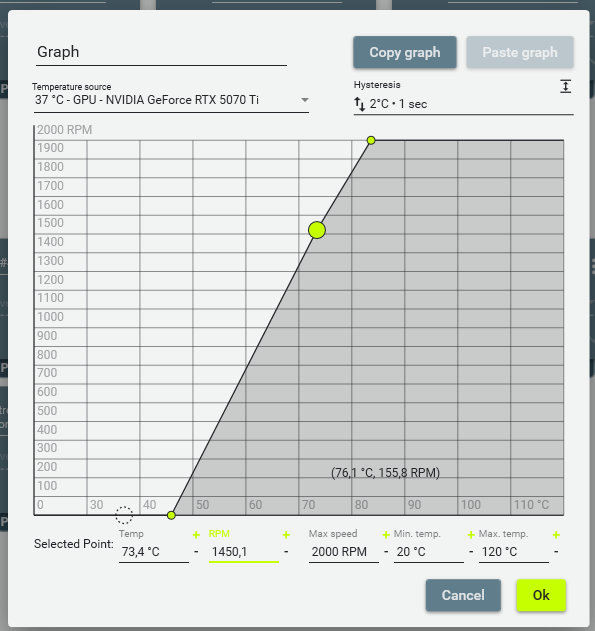

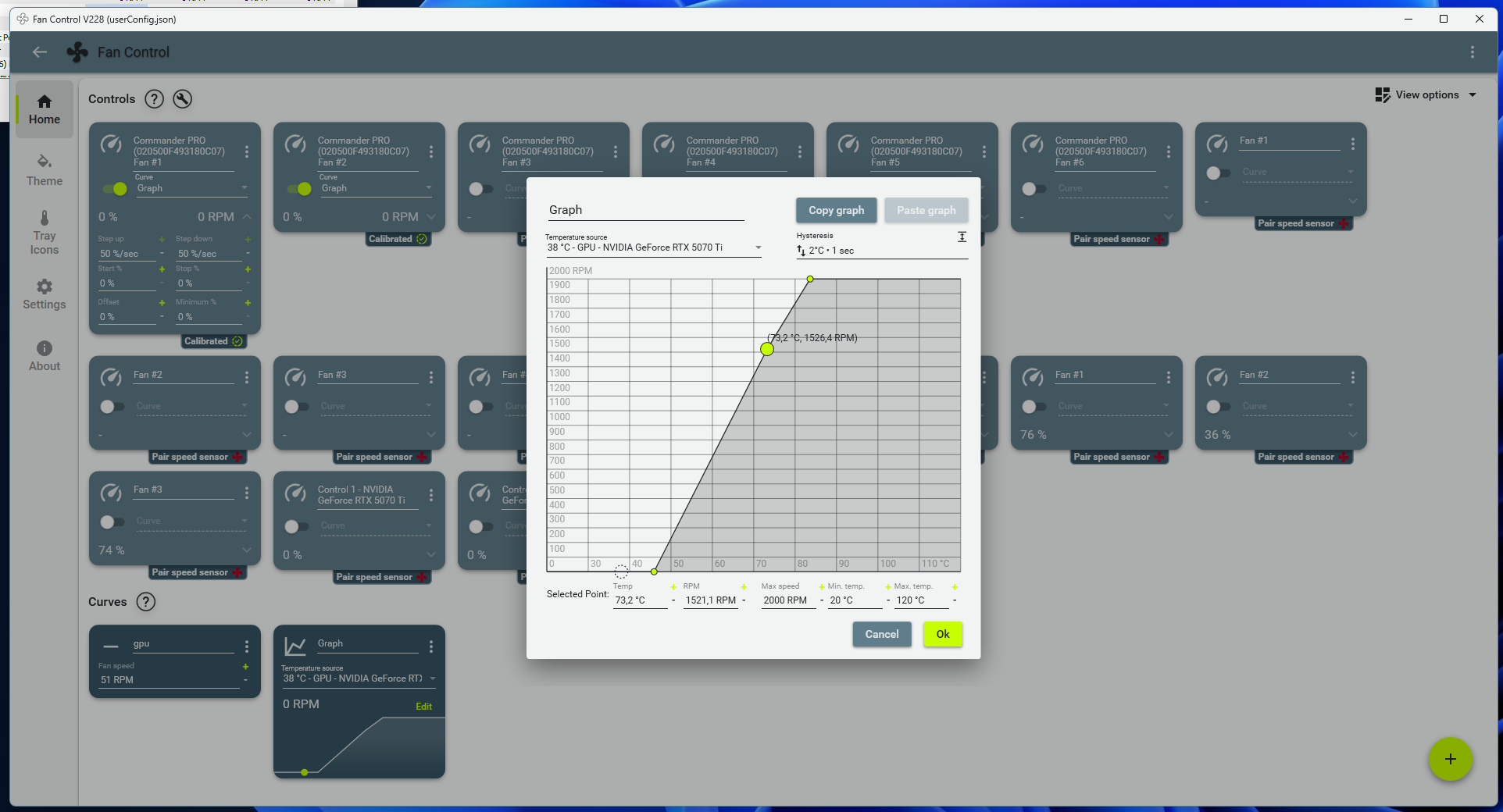

Nejprve se podíváme na to, jak se změní hlučnost karty v celém průběhu otáček, které lze nastavit. Původní ventilátory jsou regulované přímo kartou a regulaci lze upravit třeba z GPU Tweak III nebo z Afterburneru, ventilátory Noctua jsem měl zapojené do Corsair Commander Pro a regulované z aplikace FanControl.
Původní ventilátory mají maximum při 100% výkonu zhruba na 3300 ot./min. Ventilátory Noctua mají maximum při 100 % výkonu okolo 2000 ot./min. Jak křivka otáček, tak křivka s hlučností je položená níže.
Je to podobné, jako byste graf s ventilátory Asusu uřízli kousek za půlkou a roztáhli jej přes celou šířku grafu. Obě křivky jsou pak položené níže. Maximální hlučnost ventilátorů je tedy níže, ale znamená to, že s původními ventilátory lze na vyšších otáčkách kartu zchladit na nižší teploty.
Původní kryt se třemi ventilátory Asus Axial-tech | Deshroud se dvěma ventilátory Noctua NF-A12x25
Stejné teploty, nižší hlučnost
Nejdřív jsem měl v plánu nastavit ventilátory tak, aby běžely se stejnou hlučností jako na původní kartě a změřit, jak se změní provozní vlastnosti. Rozdíl byl překvapivě malý, u teplot spíše na úrovni desetin stupňů Celsia a u ostatních hodnot na úrovni chyby měření.
Ale když budete měnit ventilátory, tak to bude spíš kvůli snížení hlučnosti než kvůli snížení teplot. Takže jsem otáčky na cílové teplotě ještě trochu snížil, abych se dostal na obdobné teploty jako s původními ventilátory při nižší hlučnosti karty.
Ventilátory Noctua běží při stejných teplotách GPU běžet na stejných otáčkách, rozdíl byl jen mezi -50 a +10 ot./min. Při stejných otáčkách jsou ale tišší. Výsledkem je tedy ztišení karty o 2–3 dBA a o něco příjemnější a hlubší tón ventilátorů.

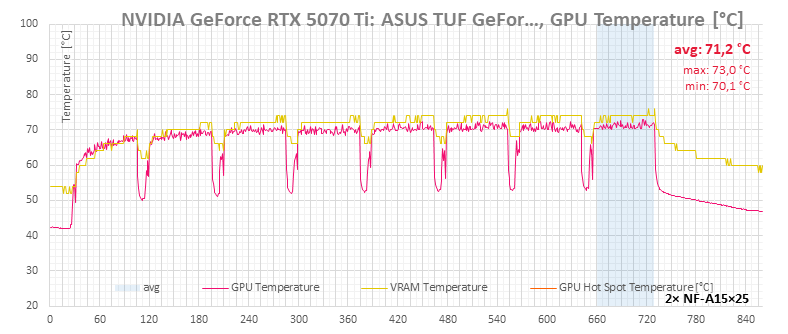

Na další sadě grafů už je srovnání všech provozních vlastností mezi původním krytem s trojicí ventilárorů Axial-tech a deshroudem s dvojicí ventilátorů Noctua NF-A12x25 první generace. Na grafu je vždy měření s ventilátory Noctua, když na něj najedete myší, měl by se změnit na měření s původními ventilátory. Pod grafy jsou ještě pro jistotu obě měření formou rozklepávacích náhledů.

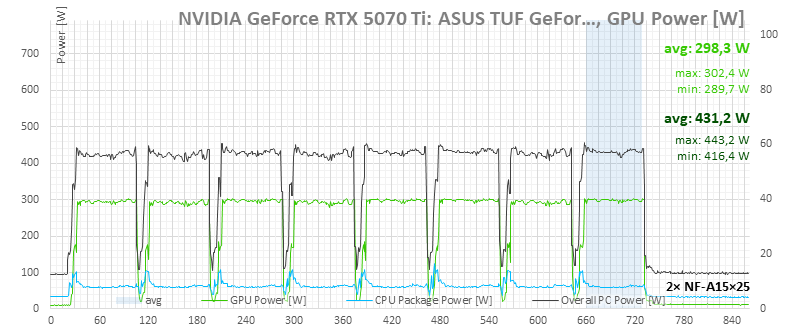

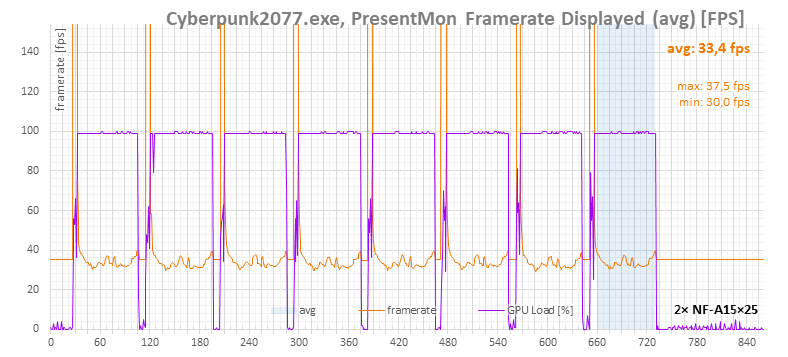

Cyberpunk 2077 Benchmark, 4K
2× Noctua NF-A12x25 fan | 3× Asus Axial-tech fan
2× Noctua NF-A12x25 fan | 3× Asus Axial-tech fan
2× Noctua NF-A12x25 fan | 3× Asus Axial-tech fan

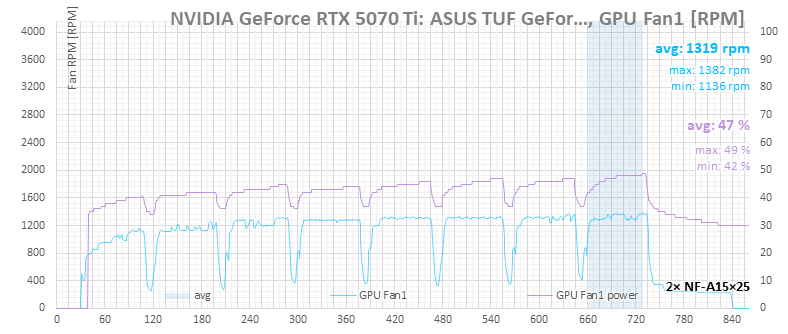

U grafů pozor na jednu drobnost – logy provozních vlastností pocházejí z HWiNFO a regulátor Corsair Commander Pro nehlásí nastavený výkon ventilátorů, pouze jejich otáčky.
Fialová křivka s nastavením jejich výkonu tedy neodpovídá nastavenému výkonu ventilátorů Noctua zapojených na regulátor, ale odpovídá tomu, jaký výkon v závislosti na teplotě by regulace nastavila na ventilátory zapojené přímo do karty.
2× Noctua NF-A12x25 fan | 3× Asus Axial-tech fan
2× Noctua NF-A12x25 fan | 3× Asus Axial-tech fan
F1 24, 4K
2× Noctua NF-A12x25 fan | 3× Asus Axial-tech fan
2× Noctua NF-A12x25 fan | 3× Asus Axial-tech fan
2× Noctua NF-A12x25 fan | 3× Asus Axial-tech fan
2× Noctua NF-A12x25 fan | 3× Asus Axial-tech fan
2× Noctua NF-A12x25 fan | 3× Asus Axial-tech fan

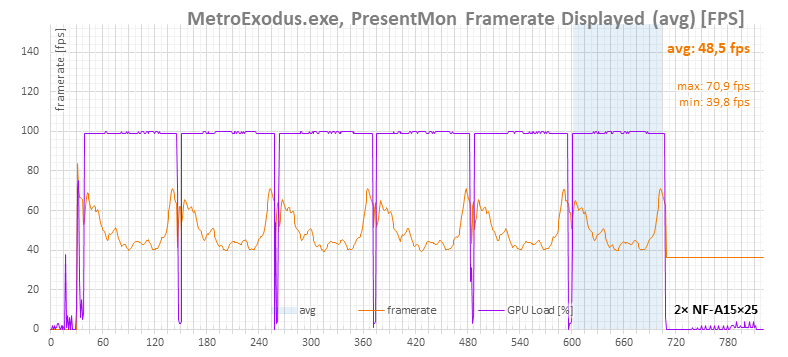

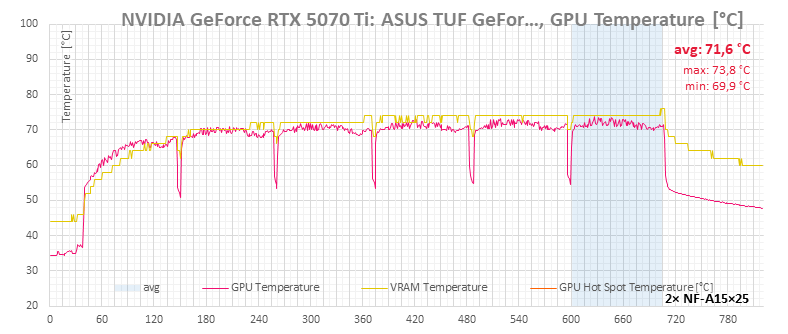

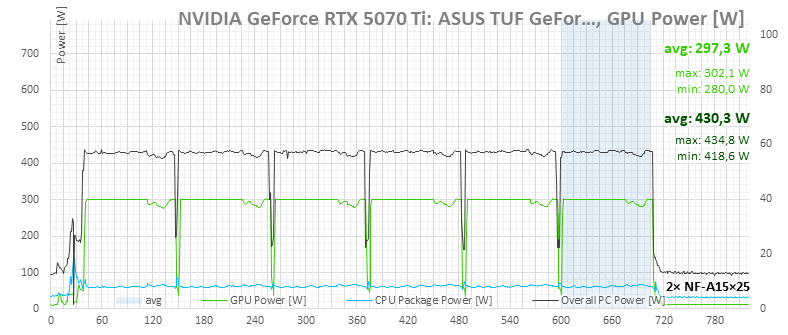

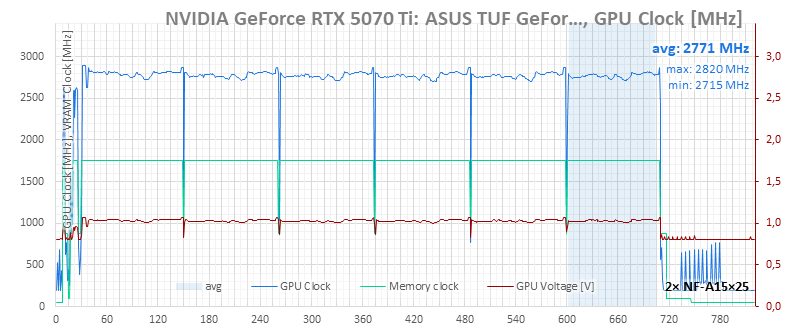

Metro Exodus Benchmark, 4K

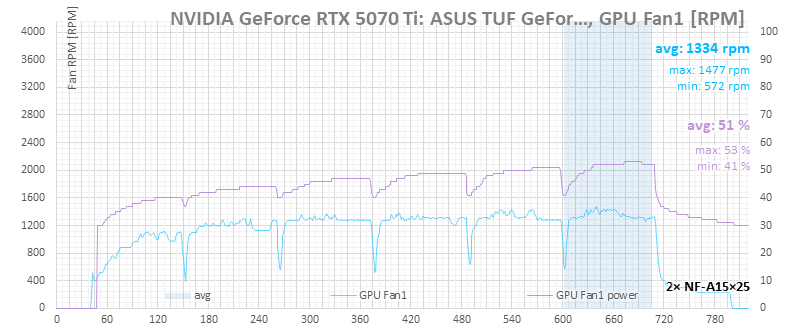

2× Noctua NF-A12x25 fan | 3× Asus Axial-tech fan
2× Noctua NF-A12x25 fan | 3× Asus Axial-tech fan
2× Noctua NF-A12x25 fan | 3× Asus Axial-tech fan
Opět připomenu, že fialová křivka s nastavením jejich výkonu tedy nepatří k nastavenému výkonu ventilátorů Noctua zapojených na regulátor, ale přísluší řízení otáček ventilátorů z BIOSu quiet a odpovídá tomu, jaký výkon v závislosti na teplotě by regulace nastavila na ventilátory zapojené přímo do karty.
2× Noctua NF-A12x25 fan | 3× Asus Axial-tech fan
2× Noctua NF-A12x25 fan | 3× Asus Axial-tech fan
⠀
