Ventilátorom Mobius 120 OC mohol Cooler Master presvedčiť, že na školáckych chybách napríklad starších modelov zapracoval a vyvaroval sa im. Čiastočne áno, niektoré nedostatky odstránil, ale iné v zapätí pridal (či posilnil). Napriek tomu má aktuálne najdrahší 120 mm ventilátor CM jedno eso v rukáve, pre ktoré bude v niektorých aplikáciách mimoriadne atraktívny. Znovu ale ide o… ako to správne uviesť… trochu „svojskú“ realizáciu.

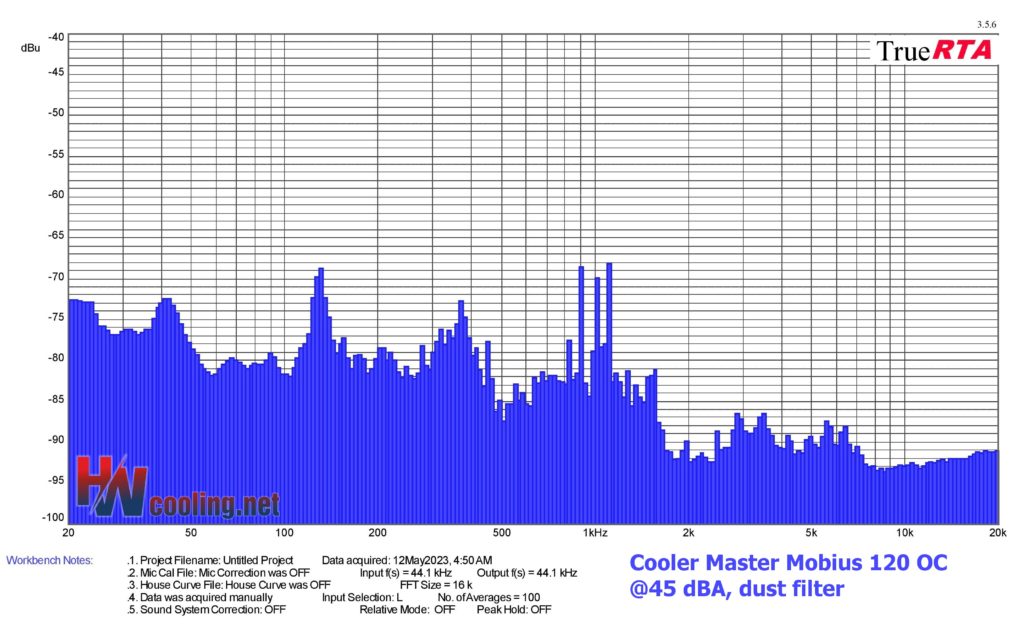

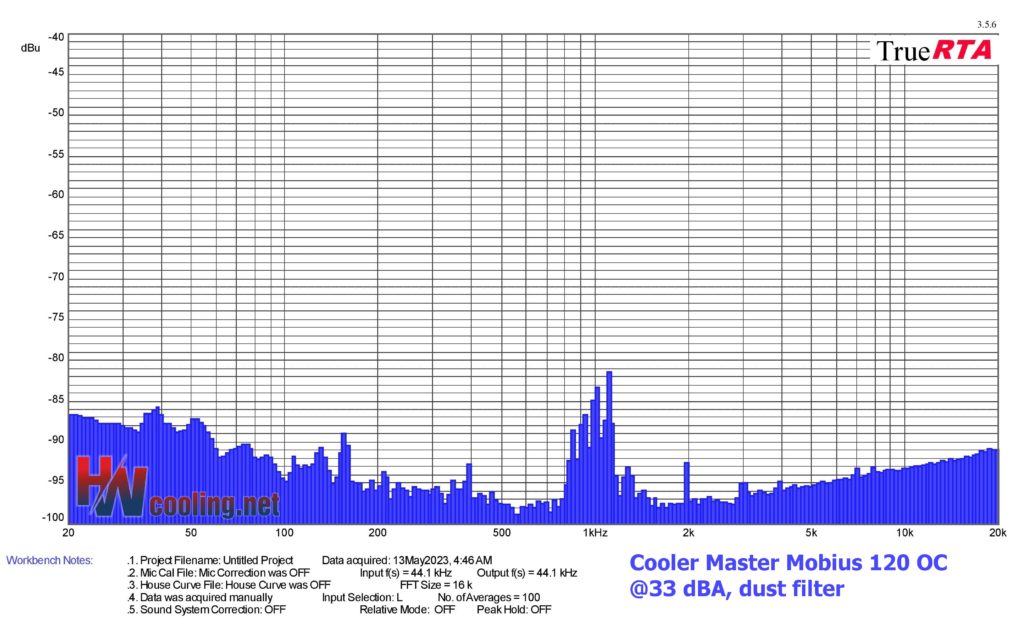

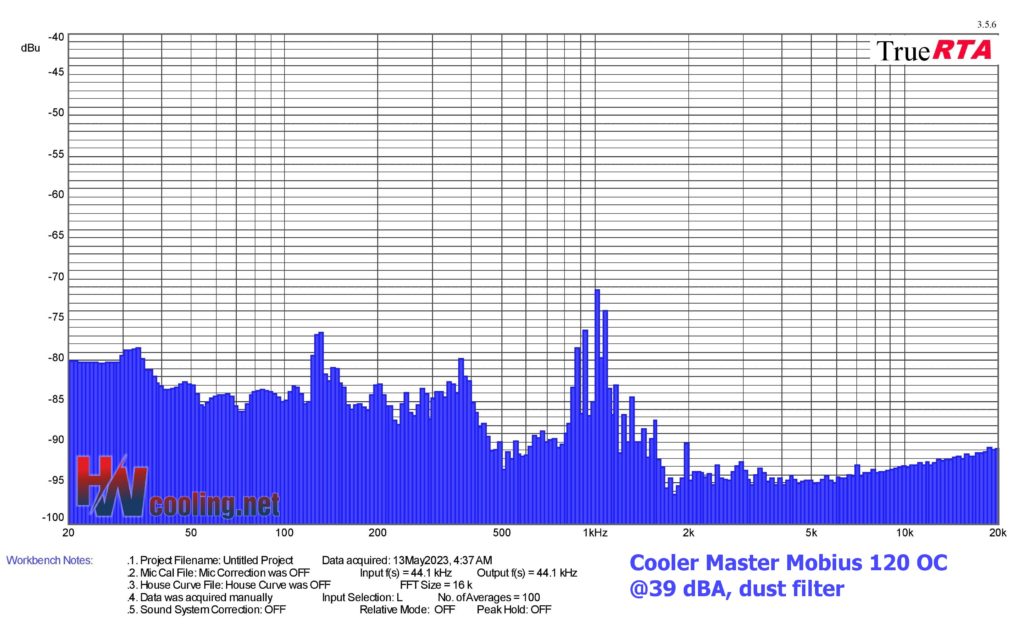

Frekvenčná charakteristika zvuku s prachovým filtrom
Merania prebiehajú v aplikácii TrueRTA, ktorá zaznamenáva zvuk v škále 240 frekvencií v zaznamenávanom rozsahu 20–20 000 Hz. Pre možnosť porovnania naprieč článkami exportujeme do štandardných pruhových grafov dominantnú frekvenciu z nízkeho (20–200 Hz), stredného (201–2000 Hz) a vysokého (2001–20 000 Hz) spektra.
Na ešte podrobnejšiu analýzu zvukového prejavu je však dôležité vnímať celkový tvar grafu a intenzitu všetkých frekvencií/tónov. Ak by ste v grafoch a tabuľkách nižšie niečomu nerozumeli, odpovede na všetky otázky nájdete v tomto článku. Ten vysvetľuje, ako správne čítať namerané údaje nižšie.
Zvuk ventilátorov z drvivej väčšiny operuje v pásme 70–7000 Hz. Frekvencie 7000 Hz môžete prakticky ignorovať, tie reflektujú elektromagnetický šum meracieho reťazca. Ten (elektomagnetický šum) zasahuje aj do frekvencií pod 70 Hz, hoci je na nich stále aerodynamický hluk. Tieto pásma (do 70 Hz a nad 7 kHz) by sa dali pokojné „odstrihnúť“, ale nerobíme to. Pre prípad, že by sa u niektorého z ventilátorov predsa len objavila nejaká anomália, ktorú treba mať pod kontrolou a vedieť ju vizualizovať.
Poznámka: Na tieto merania je použitý plastový filter, ktorý oproti situácii bez prekážky ohýba zvuk podstatne viac než nereštriktívny nylonový filter.
| Fan | Dominant sound freq. and noise level, dust filter@33 dBA | NF-F12 PWM | NF-A15 PWM | ||||
| Low range | Mid range | High range | |||||
| Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | ||
| Cooler Master Mobius 120 OC | 38,9 | -85,7 | 1107,9 | -81,4 | 18780,2 | -90,8 | |
| Corsair AF120 RGB Elite | N/A | N/A | N/A | N/A | N/A | N/A | |
| Enermax SquA RGB White | 47,6 | -75,5 | 246,8 | -80,7 | 19330,5 | -90,9 | |
| Endorfy Fluctus 140 PWM | 106,8 | -74,0 | 391,7 | -82,0 | 19330,5 | -90,8 | |
| Endorfy Fluctus 140 PWM ARGB | 106,8 | -74,8 | 391,7 | -79,1 | 19897,0 | -91,0 | |
| Arctic P12 Slim PWM PST | 84,8 | -81,1 | 369,7 | -76,8 | 19897,0 | -90,8 | |
| BeQuiet! Silent Wings Pro 4 (BL099) | 50,4 | -77,7 | 391,7 | -82,8 | 2347,5 | -84,5 | |
| Fractal Design Prisma AL-14 PWM | 71,3 | -79,1 | 1208,2 | -79,3 | 19330,5 | -90,9 | |
| Gigabyte Aorus 140 ARGB | 92,4 | -79,3 | 380,5 | -80,9 | 19330,5 | -90,8 | |
| BeQuiet! Light Wings (BL075) | 138,5 | -78,2 | 391,7 | -81,3 | 18780,2 | -91,0 | |
| Fractal Design Aspect 14 RGB PWM | 50,4 | -74,0 | 391,7 | -80,6 | 19330,5 | -90,9 | |
| DeepCool FK120 | 130,7 | -77,2 | 339,0 | -81,0 | 19897,0 | -91,0 | |
| Asus TUF Gaming TF120 | 89,8 | -78,7 | 380,5 | -84,9 | 19897,0 | -90,8 | |
| BeQuiet! Light Wings (BL072) | 138,5 | -76,0 | 349,0 | -84,0 | 19330,5 | -90,7 | |
| DeepCool FC120 | 119,9 | -77,5 | 213,6 | -80,5 | 18780,2 | -90,9 | |
| Nidec Servo Gentle Typhoon D1225C (2150/12) | 25,6 | -81,5 | 123,4 | -82,4 | 19330,5 | -90,7 | |
| BeQuiet! Shadow Wings 2 (BL085) | 130,7 | -80,9 | 261,4 | -79,3 | 19330,5 | -90,7 | |
| Noctua NF-A12x25 PWM | 50,4 | -79,1 | 138,5 | -82,0 | 19330,5 | -90,9 | |
| Corsair AF120 Elite (black) | 123,4 | -75,6 | 369,7 | -80,1 | 19330,5 | -90,8 | |
| Cooler Master MasterFan SF120M | 50,4 | -75,2 | 369,7 | -87,5 | 4305,4 | -89,9 | |
| Akasa Alucia SC12 | 50,4 | -80,0 | 1395,9 | -85,2 | 19330,5 | -90,8 | |
| BeQuiet! Silent Wings Pro 4 (BL098) | 127,0 | -72,5 | 339,0 | -80,4 | 2712,2 | -88,3 | |
| Thermalright X-Silent 120 | 82,3 | -74,9 | 369,7 | -82,4 | 18780,2 | -91,1 | |
| Fractal Design Aspect 12 RGB PWM | 50,4 | -77,6 | 293,4 | -80,4 | 19897,0 | -91,1 | |
| BeQuiet! Silent Wings 3 (BL066) | 103,7 | -73,4 | 310,9 | -83,9 | 18780,2 | -90,7 | |
| Gelid Zodiac | 116,5 | -71,5 | 261,4 | -78,3 | 19897,0 | -91,1 | |
| Fractal Design Dynamic X2 GP-12 PWM | 44,9 | -75,1 | 1612,7 | -82,1 | 18780,2 | -90,7 | |
| BeQuiet! Pure Wings 2 (BL039) | 50,4 | -80,1 | 116,5 | -84,2 | 19330,5 | -90,9 | |
| Gigabyte Aorus 120 ARGB | 138,5 | -78,7 | 369,7 | -83,1 | 19330,5 | -90,8 | |
| Arctic BioniX P120 A-RGB | 47,6 | -75,5 | 439,7 | -83,8 | 19330,5 | -91,0 | |
| Akasa OTTO SF12 | N/A | N/A | N/A | N/A | N/A | N/A | |
| Cooler Master SickleFlow 120 ARGB | 59,9 | -86,1 | 1045,7 | -81,6 | 19330,5 | -91,0 | |
| Alphacool SL-15 PWM | 190,3 | -79,4 | 380,5 | -79,1 | 19330,5 | -90,9 | |
| Arctic BioniX F120 | 119,9 | -76,7 | 369,7 | -83,0 | 19897,0 | -90,9 | |
| SilverStone SST-AP123 | SilverStone SST-AP123 | 100,8 | -81,0 | 415,0 | -78,6 | 19330,5 | -90,8 |
| Noctua NF-P12 redux-1700 PWM | 50,4 | -74,5 | 329,4 | -73,7 | 19897,0 | -91,0 | |
| SilentiumPC Fluctus 120 PWM | 119,9 | -79,6 | 380,5 | -80,9 | 19330,5 | -90,7 | |
| MSI MEG Silent Gale P12 | 134,5 | -78,9 | 369,7 | -82,8 | 19330,5 | -90,8 | |
| Asus ROG Strix XF120 | 95,1 | -74,3 | 380,5 | -85,8 | 19330,5 | -91,0 | |
| Akasa Vegas X7 | 116,5 | -77,5 | 369,7 | -85,6 | 19330,5 | -90,7 | |
| Reeven Coldwing 12 | 123,4 | -76,8 | 1566,8 | -92,1 | 19330,5 | -90,7 | |
| Reeven Kiran | 130,7 | -72,9 | 239,7 | -86,9 | 19330,5 | -90,8 | |
| SilentiumPC Sigma Pro 120 PWM | N/A | N/A | N/A | N/A | N/A | N/A | |
| SilentiumPC Sigma Pro Corona RGB 120 | 103,7 | -79,2 | 369,7 | -83,6 | 19330,5 | -90,9 | |
| SilverStone SST-AP121 | 50,4 | -81,8 | 155,4 | -78,6 | 18780,2 | -91,0 | |
| SilverStone SST-FQ121 | 41,8 | -75,8 | 329,4 | -82,7 | 19330,5 | -91,0 | |
| Xigmatek XLF-F1256 | 47,6 | -74,2 | 232,9 | -78,7 | 19897,0 | -91,2 |
| Fan | Dominant sound freq. and noise level, dust filter@39 dBA | NF-F12 PWM | NF-A15 PWM | ||||
| Low range | Mid range | High range | |||||
| Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | ||
| Cooler Master Mobius 120 OC | 33,6 | -78,5 | 1015,9 | -71,3 | 18780,2 | -90,7 | |
| Corsair AF120 RGB Elite | 164,7 | -73,2 | 329,4 | -73,6 | 18780,2 | -90,9 | |
| Enermax SquA RGB White | 127,0 | -72,6 | 254,0 | -74,8 | 19330,5 | -90,7 | |
| Endorfy Fluctus 140 PWM | 138,5 | -68,3 | 391,7 | -75,0 | 18245,6 | -90,9 | |
| Endorfy Fluctus 140 PWM ARGB | 134,5 | -74,9 | 391,7 | -72,0 | 19897,0 | -91,1 | |
| Arctic P12 Slim PWM PST | 20,3 | -69,3 | 380,5 | -72,3 | 19330,5 | -90,9 | |
| BeQuiet! Silent Wings Pro 4 (BL099) | 77,7 | -75,6 | 380,5 | -75,1 | 2416,3 | -86,2 | |
| Fractal Design Prisma AL-14 PWM | 109,9 | -72,4 | 380,5 | -74,0 | 5747,0 | -90,3 | |
| Gigabyte Aorus 140 ARGB | 119,9 | -72,8 | 380,5 | -74,3 | 3225,4 | -89,7 | |
| BeQuiet! Light Wings (BL075) | 179,6 | -71,6 | 391,7 | -74,3 | 5270,0 | -86,8 | |
| Fractal Design Aspect 14 RGB PWM | 113,1 | -74,0 | 391,7 | -72,9 | 19897,0 | -90,8 | |
| DeepCool FK120 | 164,7 | -70,6 | 369,7 | -76,4 | 18245,6 | -90,9 | |
| Asus TUF Gaming TF120 | 113,1 | -73,3 | 369,7 | -77,9 | 3417,2 | -87,0 | |
| BeQuiet! Light Wings (BL072) | 155,4 | -68,8 | 369,7 | -78,1 | 5424,5 | -89,4 | |
| DeepCool FC120 | 160,0 | -73,8 | 213,6 | -76,3 | 3319,9 | -89,7 | |
| Nidec Servo Gentle Typhoon D1225C (2150/12) | 169,5 | -72,3 | 339,0 | -75,9 | 2280,7 | -84,8 | |
| BeQuiet! Shadow Wings 2 (BL085) | N/A | N/A | N/A | N/A | N/A | N/A | |
| Noctua NF-A12x25 PWM | 127,0 | -74,8 | 369,7 | -76,1 | 2873,5 | -89,0 | |
| Corsair AF120 Elite (black) | 164,7 | -71,1 | 329,4 | -76,1 | 19330,5 | -91,0 | |
| Cooler Master MasterFan SF120M | 123,4 | -75,3 | 369,7 | -76,4 | 4305,4 | -87,1 | |
| Akasa Alucia SC12 | 155,4 | -76,8 | 207,5 | -79,6 | 3517,2 | -89,2 | |
| BeQuiet! Silent Wings Pro 4 (BL098) | 130,7 | -77,9 | 339,0 | -74,1 | 2791,7 | -86,4 | |
| Thermalright X-Silent 120 | 116,5 | -68,1 | 369,7 | -75,3 | 19330,5 | -90,8 | |
| Fractal Design Aspect 12 RGB PWM | 127,0 | -69,6 | 293,4 | -68,5 | 19897,0 | -90,8 | |
| BeQuiet! Silent Wings 3 (BL066) | 134,5 | -65,6 | 369,7 | -76,3 | 4974,2 | -89,7 | |
| Gelid Zodiac | 146,7 | -66,9 | 261,4 | -78,1 | 2957,7 | -90,1 | |
| Fractal Design Dynamic X2 GP-12 PWM | 127,0 | -78,5 | 1566,8 | -73,8 | 19897,0 | -90,9 | |
| BeQuiet! Pure Wings 2 (BL039) | 130,7 | -79,7 | 427,1 | -75,1 | 19330,5 | -90,9 | |
| Gigabyte Aorus 120 ARGB | 184,9 | -73,7 | 369,7 | -75,5 | 2873,5 | -89,9 | |
| Arctic BioniX P120 A-RGB | 127,0 | -68,2 | 213,6 | -68,8 | 18245,6 | -91,0 | |
| Akasa OTTO SF12 | 155,4 | -68,4 | 391,7 | -76,2 | 4431,5 | -87,9 | |
| Cooler Master SickleFlow 120 ARGB | 123,4 | -73,9 | 1045,7 | -74,0 | 19330,5 | -90,9 | |
| Alphacool SL-15 PWM | 127,0 | -72,9 | 380,5 | -75,1 | 19330,5 | -90,9 | |
| Arctic BioniX F120 | 151,0 | -70,8 | 310,9 | -71,0 | 19330,5 | -90,9 | |
| SilverStone SST-AP123 | SilverStone SST-AP123 | 160,0 | -78,3 | 349,0 | -75,2 | 19897,0 | -91,0 |
| Noctua NF-P12 redux-1700 PWM | 142,5 | -73,2 | 320,0 | -69,0 | 19897,0 | -91,0 | |
| SilentiumPC Fluctus 120 PWM | 130,7 | -79,1 | 359,2 | -75,9 | 2957,7 | -89,3 | |
| MSI MEG Silent Gale P12 | 179,6 | -74,1 | 369,7 | -76,6 | 2957,7 | -89,1 | |
| Asus ROG Strix XF120 | Asus ROG Strix XF120 | 130,7 | -63,8 | 329,4 | -76,4 | 4832,6 | -90,4 |
| Akasa Vegas X7 | 151,0 | -69,1 | 369,7 | -77,7 | 19330,5 | -90,8 | |
| Reeven Coldwing 12 | 155,4 | -66,4 | 369,7 | -77,8 | 18780,2 | -90,9 | |
| Reeven Kiran | 169,5 | -67,8 | 369,7 | -78,0 | 17726,2 | -90,2 | |
| SilentiumPC Sigma Pro 120 PWM | 123,4 | -68,6 | 369,7 | -75,2 | 2873,5 | -86,7 | |
| SilentiumPC Sigma Pro Corona RGB 120 | 138,5 | -68,1 | 391,7 | -78,0 | 2487,1 | -88,9 | |
| SilverStone SST-AP121 | 151,0 | -78,6 | 339,0 | -74,3 | 19897,0 | -90,9 | |
| SilverStone SST-FQ121 | 142,5 | -69,8 | 1173,8 | -74,9 | 2031,9 | -90,2 | |
| Xigmatek XLF-F1256 | 113,1 | -71,2 | 369,7 | -74,8 | 18780,2 | -91,0 |
| Fan | Dominant sound freq. and noise level, dust filter@45 dBA | NF-F12 PWM | NF-A15 PWM | ||||
| Low range | Mid range | High range | |||||
| Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [-dBu] | Frequency [Hz] | Noise level [dBu] | ||
| Cooler Master Mobius 120 OC | 130,7 | -68,7 | 1107,9 | -68,2 | 3517,3 | -86,4 | |
| Corsair AF120 RGB Elite | 195,8 | -68,3 | 201,6 | -65,7 | 5583,4 | -86,6 | |
| Enermax SquA RGB White | 127,0 | -72,8 | 369,7 | -71,4 | 5747,0 | -85,5 | |
| Endorfy Fluctus 140 PWM | 174,5 | -63,3 | 391,7 | -69,3 | 2873,5 | -86,5 | |
| Endorfy Fluctus 140 PWM ARGB | 174,5 | -64,3 | 391,7 | -68,5 | 5270,0 | -86,6 | |
| Arctic P12 Slim PWM PST | 130,7 | -60,3 | 380,5 | -69,1 | 2873,5 | -90,4 | |
| BeQuiet! Silent Wings Pro 4 (BL099) | 155,4 | -70,2 | 391,7 | -69,6 | 2416,3 | -83,8 | |
| Fractal Design Prisma AL-14 PWM | 138,5 | -65,8 | 391,7 | -67,9 | 5747,0 | -83,3 | |
| Gigabyte Aorus 140 ARGB | 146,7 | -67,3 | 380,5 | -67,8 | 5270,0 | -84,7 | |
| BeQuiet! Light Wings (BL075) | 123,4 | -71,8 | 391,7 | -70,6 | 6088,7 | -79,4 | |
| Fractal Design Aspect 14 RGB PWM | 138,5 | -64,2 | 391,7 | -67,4 | 5270,0 | -83,5 | |
| DeepCool FK120 | 23,1 | -76,4 | 369,7 | -71,4 | 5583,4 | -87,6 | |
| Asus TUF Gaming TF120 | 138,5 | -63,2 | 380,5 | -72,6 | 3417,2 | -80,5 | |
| BeQuiet! Light Wings (BL072) | 190,3 | -65,6 | 380,5 | -72,4 | 5424,5 | -82,5 | |
| DeepCool FC120 | 130,7 | -72,5 | 201,6 | -68,0 | 3319,9 | -85,8 | |
| Nidec Servo Gentle Typhoon D1225C (2150/12) | 23,1 | -68,4 | 213,6 | -68,7 | 2280,7 | -84,7 | |
| BeQuiet! Shadow Wings 2 (BL085) | N/A | N/A | N/A | N/A | N/A | N/A | |
| Noctua NF-A12x25 PWM | 130,7 | -67,2 | 380,5 | -70,1 | 5747,0 | -83,4 | |
| Corsair AF120 Elite (black) | 195,8 | -63,0 | 391,7 | -67,7 | 5583,4 | -87,4 | |
| Cooler Master MasterFan SF120M | 151,0 | -65,4 | 380,5 | -70,9 | 4305,4 | -81,2 | |
| Akasa Alucia SC12 | 195,8 | -73,9 | 380,5 | -73,7 | 5583,4 | -80,3 | |
| BeQuiet! Silent Wings Pro 4 (BL098) | 23,1 | -74,3 | 213,6 | -66,7 | 2791,7 | -85,1 | |
| Thermalright X-Silent 120 | N/A | N/A | N/A | N/A | N/A | N/A | |
| Fractal Design Aspect 12 RGB PWM | 160,0 | -67,8 | 380,5 | -68,7 | 5270,0 | -85,1 | |
| BeQuiet! Silent Wings 3 (BL066) | BeQuiet! Silent Wings 3 (BL066) | 164,7 | -62,0 | 369,7 | -71,9 | 5747,0 | -79,2 |
| Gelid Zodiac | 184,9 | -61,8 | 380,5 | -68,7 | 18780,2 | -90,8 | |
| Fractal Design Dynamic X2 GP-12 PWM | 138,5 | -72,2 | 320,0 | -62,5 | 3726,5 | -85,3 | |
| BeQuiet! Pure Wings 2 (BL046) | 50,4 | -78,0 | 369,7 | -72,3 | 5747,0 | -80,1 | |
| Gigabyte Aorus 120 ARGB | 127,0 | -75,9 | 226,3 | -67,6 | 5747,0 | -81,238 | |
| Arctic BioniX P120 A-RGB | 130,7 | -70,3 | 339,0 | -75,0 | 5120,0 | -87,8 | |
| Akasa OTTO SF12 | 195,8 | -61,3 | 391,7 | -70,0 | 5747,0 | -83,9 | |
| Cooler Master SickleFlow 120 ARGB | 127,0 | -68,4 | 1015,9 | -66,2 | 4974,2 | -88,7 | |
| Alphacool SL-15 PWM | 77,7 | -77,3 | 403,2 | -69,9 | 4974,2 | -81,9 | |
| Arctic BioniX F120 | 190,3 | -67,4 | 380,5 | -66,5 | 5583,4 | -82,2 | |
| SilverStone SST-AP123 | SilverStone SST-AP123 | 134,5 | -71,2 | 369,7 | -69,2 | 5583,4 | -82,9 |
| Noctua NF-P12 redux-1700 PWM | 184,9 | -69,1 | 320,0 | -65,5 | 5270,0 | -85,1 | |
| SilentiumPC Fluctus 120 PWM | 195,8 | -66,5 | 380,5 | -69,1 | 2957,7 | -83,7 | |
| MSI MEG Silent Gale P12 | 127,0 | -73,0 | 219,8 | -68,8 | 5747,0 | -83,3 | |
| Asus ROG Strix XF120 | Asus ROG Strix XF120 | 23,1 | -62,9 | 369,7 | -71,7 | 5583,4 | -81,4 |
| Akasa Vegas X7 | N/A | N/A | N/A | N/A | N/A | N/A | |
| Reeven Coldwing 12 | 190,3 | -62,7 | 369,7 | -71,9 | 2347,5 | -86,1 | |
| Reeven Kiran | 169,5 | -67,8 | 369,7 | -78,0 | 17726,2 | -90,2 | |
| SilentiumPC Sigma Pro 120 PWM | 20,3 | -64,4 | 246,8 | -70,1 | 2635,0 | -81,8 | |
| SilentiumPC Sigma Pro Corona RGB 120 | 23,1 | -61,2 | 174,5 | -63,9 | 2487,1 | -84,4 | |
| SilverStone SST-AP121 | 20,3 | -67,9 | 439,7 | -67,9 | 4561,4 | -83,3 | |
| SilverStone SST-FQ121 | 179,6 | -64,9 | 369,7 | -71,2 | 5915,4 | -90,3 | |
| Xigmatek XLF-F1256 | 142,5 | -62,7 | 246,8 | -57,8 | 4974,2 | -83,7 |
Prečo niekedy pri ventilátore chýba hodnota? Dôvodov môže byť viac. Obvykle je to preto, že nebolo možné daný ventilátor zregulovať na cieľovú hladinu hluku. Niektoré majú vyššie minimálne otáčky (alebo otáčky sú aj nízke, ale má príliš hlučný motorček) alebo sa jedná o pomalší ventilátor, ktorý si na vyššie decibely nedosiahne. Výsledky v grafoch chýbajú ale aj vtedy, ak sa rotor šúcha o sito nylonového filtra. Vtedy túto kombináciu vyhodnocujeme ako nekompatibilnú. A nula v grafoch je prirodzene aj v situáciách, kedy nameriame 0,00. To je častý jav pri mimoriadne nízkych otáčkach s prekážkami alebo v rámci meraní vibrácií.
