DeepCool CH160: Malá, lacná a pritom plnohodnotná

Extra testy, PC skrinky | | Ľubomír Samák

Výrazne menšia, ako bola akákoľvek skrinka, ktorú sme testovali doteraz. Otázka je, ako sa tento aspekt (menšej veľkosti) prejaví na efektivite chladenia. Kompatibilita so základnými doskami je užšia – najväčšie sa zmestia modely Mini-ITX, ale chladič procesora môže byť vysoký, grafická karta dlhá a zdroj môže byť aj vo formáte ATX. Áno, aj ten má v skrinke DeepCool CH160 svoje miesto.

… a vnútorné detaily DeepCool CH160

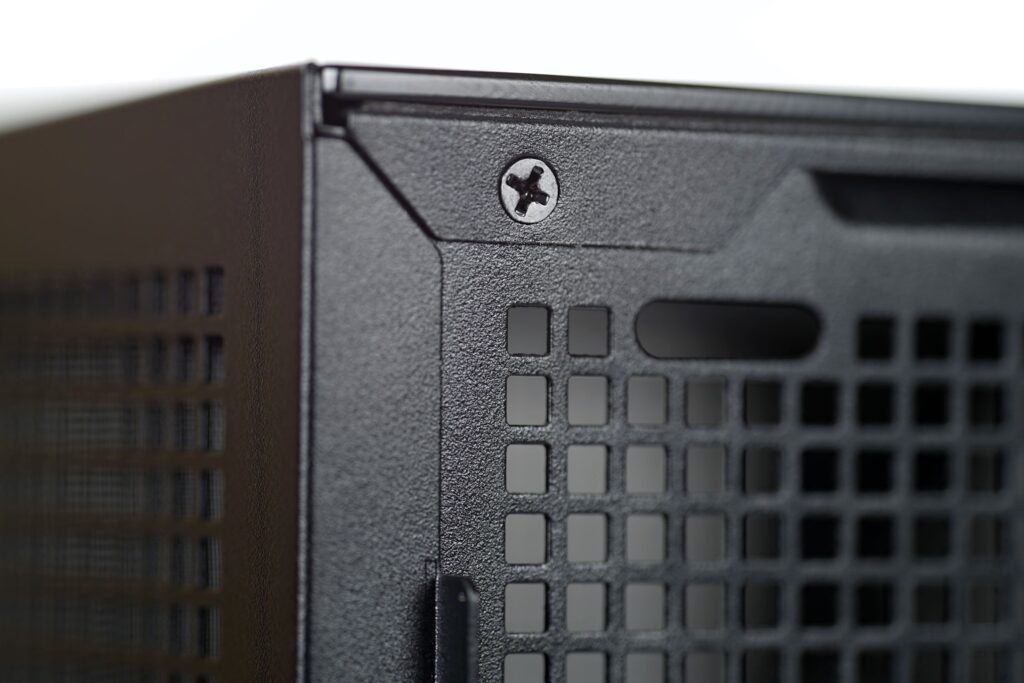

Bočnice, cez ktoré sa dostanete dovnútra držia štyri skrutky. Každú (bočnicu) dve – hore a dole. Vzadu sú bočnice držané skrutkami, vpredu zapadajú do zvyšku konštrukcie skrinky jazýčkami. Môžeme konštatovať, že všetko drží spoľahlivo, bezpečne, a (de)montáž bočníc je i pohodlná.

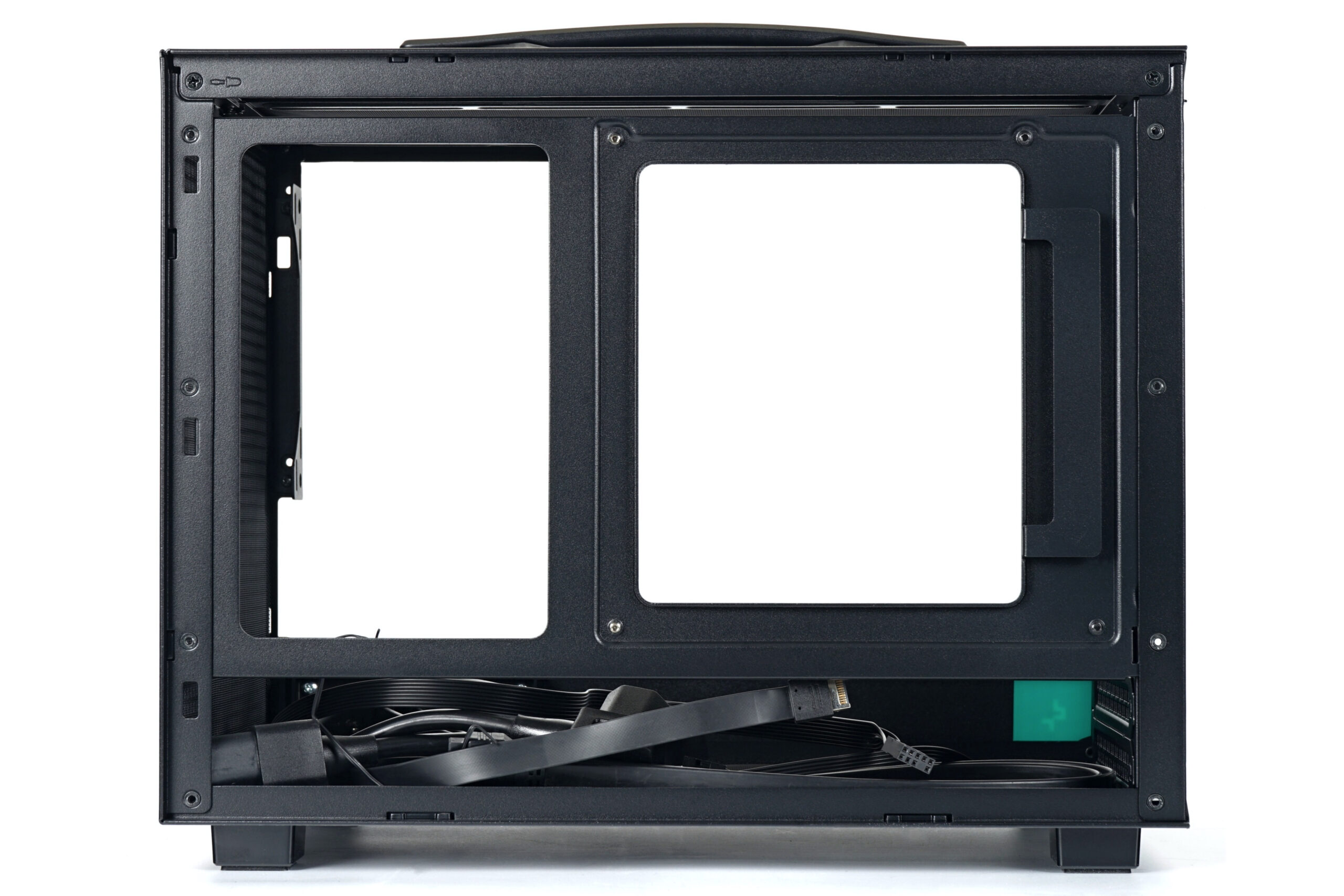

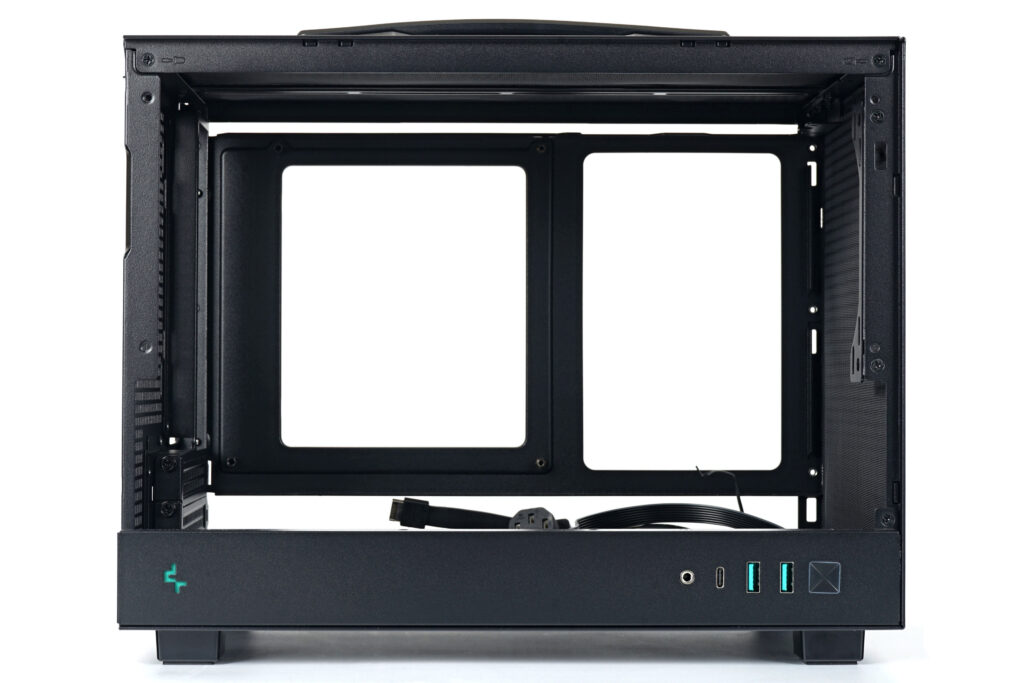

Základná doska sa inštaluje vertikálne. Tak, ako je tomu aj vo väčších skrinkách. Akurát tu je ten rozdiel, že pre podporu iba menšieho formátu základných dosiek (Mini-ITX) je u CH160 výrazne nižší strop.

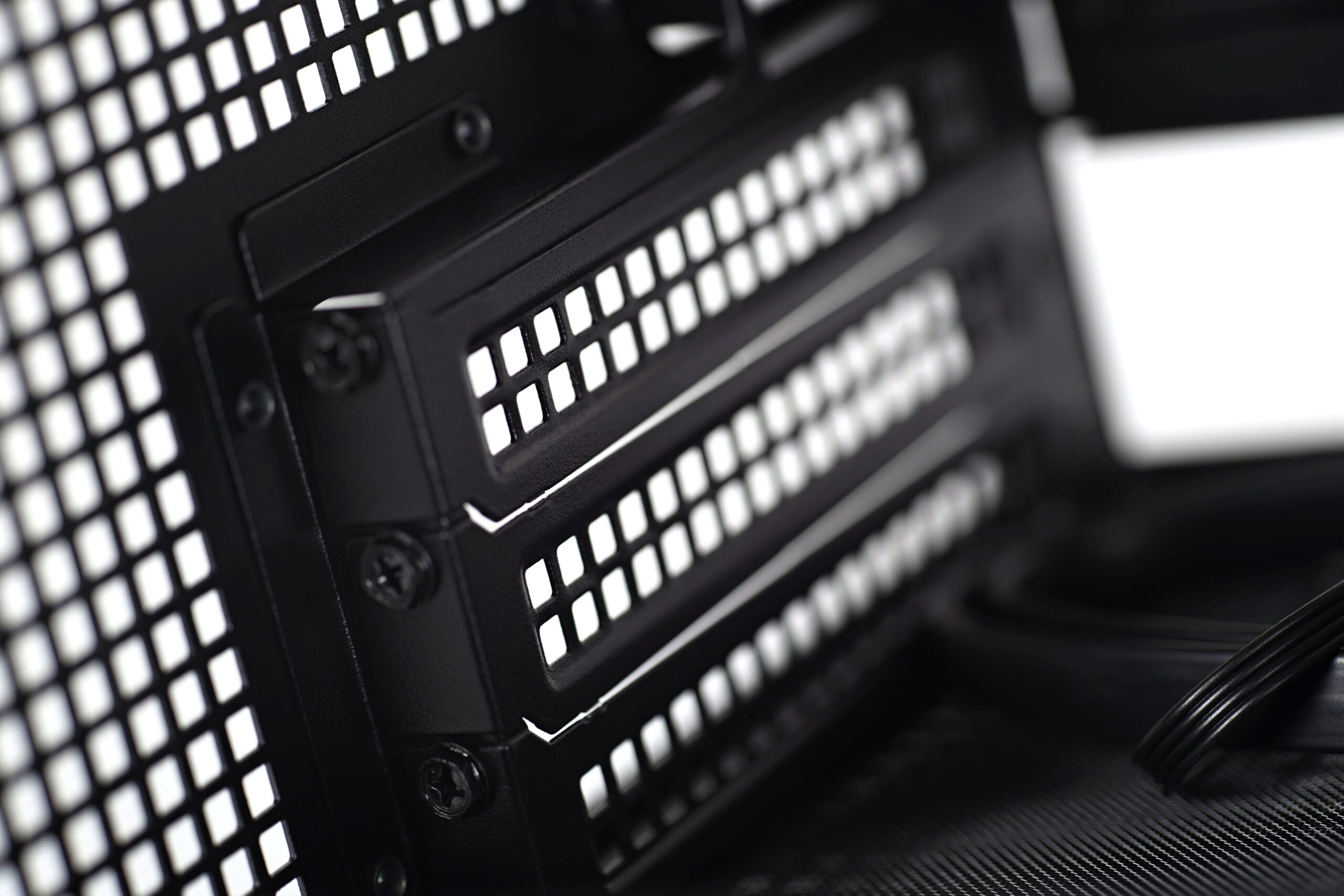

Šírka skrinky je ale taká, že sa zmestíte aj s vysokým chladičom a dĺžka (skrinky) zase taká, že sa vojde aj dlhá grafická karta. K tomuto sa vrátime ešte v ďalšej kapitole, spolu s nainštalovanými komponentmi,  teraz v tejto súvislosti môže byť užitočný záber na záslepky PCIe. Tie sú v skrinke CH160 štyri, čo odkazuje aj na oporu hrubších grafických kariet. Chladiče grafických kariet môžu byť trojslotové a perforácia na dne skrinky slúži aj pre tieto účely – aby mala grafická karta väčší prísun chladnejšieho vzduchu z okolia.

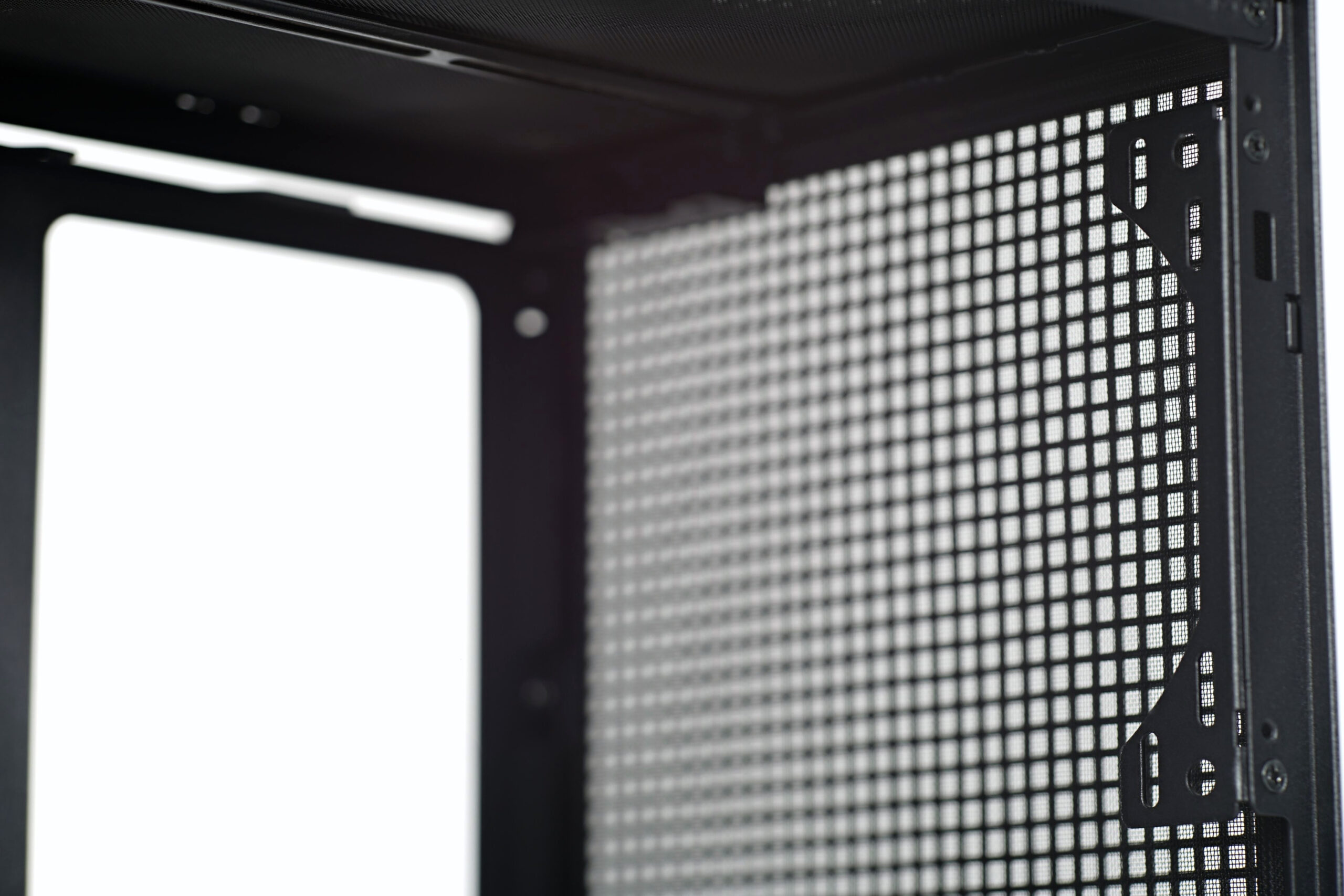

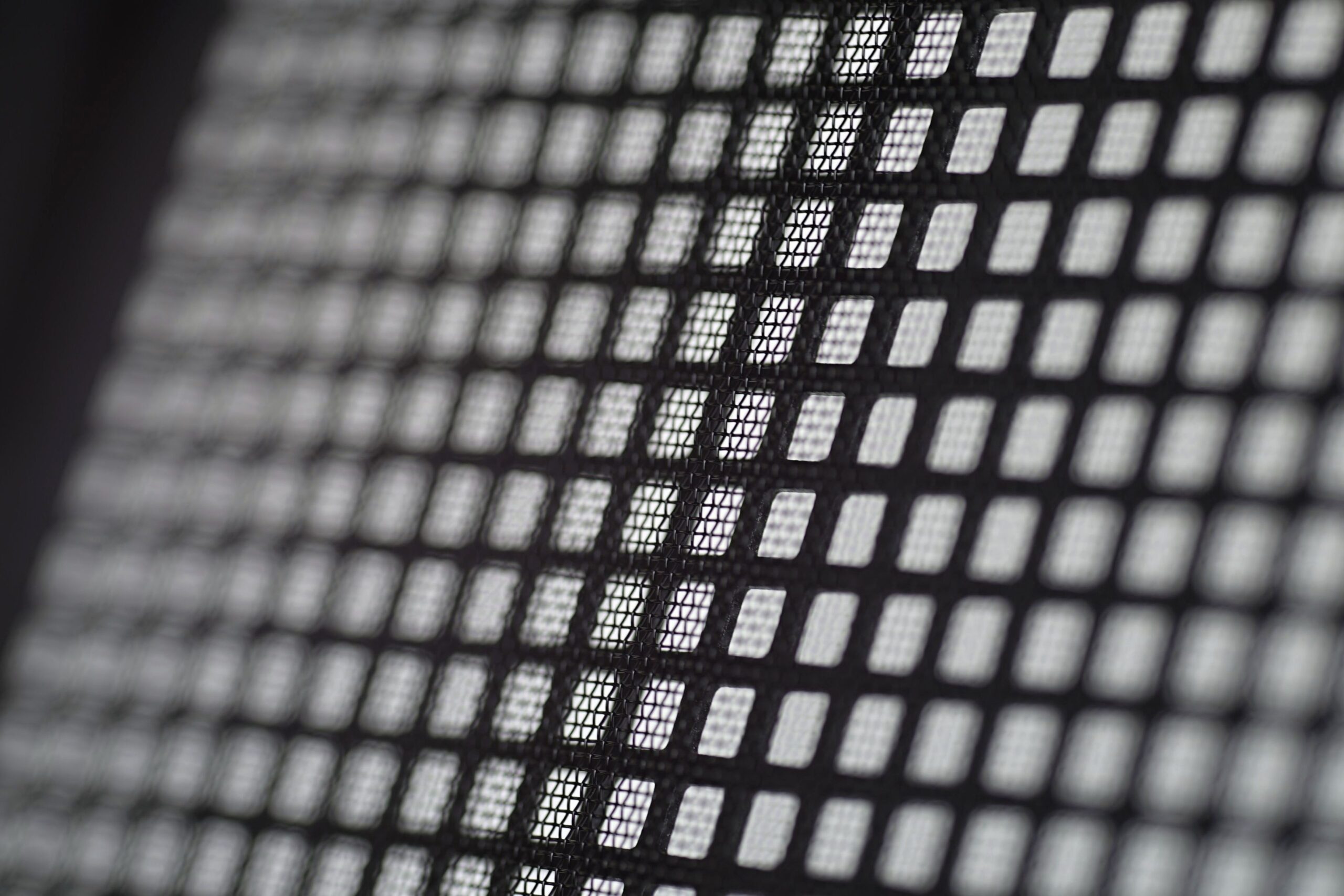

Štruktúru sita prachového filtra je dobre vidieť aj zvnútra. Nepatrí medzi najjemnejšie, ale je jemnejšia (aj aerodynamickejšia), ako sú tradičné plastové filtre. Vpred skrinky, za čelným panelom, potom za pozornosť stojí ešte držiak. Ten slúži na montáž rozširujúceho ventilátora. Jeho upevnenie je iba v dvoch bodoch (namiesto štyroch), ale asi lepšie ako „nič“.



Dopredu, mimochodom, sa inštaluje aj napájací zdroj a spomínaný ventilátor je možné do skrinky doinštalovať iba v prípade, že zdroj použijete vo fyzickom formáte SFX. Je síce možná aj montáž formátu ATX, ale z toho plynú viaceré obmedzenia. Napríklad v takej podobe, že už sa nevojdete so spomínaným ventilátorom. Ten môže byť iba vedľa nižšieho alebo užšieho (ako chcete) zdroja SFX.
