Deshroud Asus Prime GeForce RTX 5070 s 3× Noctua NF-A9

Většina modelů karet Asusu ze střední třídy umožňuje snadné sundání krytu. Už jsme na kartě vyzkoušeli klasické 120mm modely, které moc nesedí na úzkou a dlouhou kartu. Je s nimi výrazně širší a nepokryjí pasiv po celé délce. Na 30cm kartu lépe sedí trojice menších 92mm ventilátorů. Po testu nízkoprofilové varianty NF-A9x14 vyzkoušíme, jak si povede NF-A9 s klasickou výškou 25 mm.

Než se budeme věnovat výsledkům karty s ventilátory Noctua, podíváme se na chování karty s původními ventilátory. V prvním grafu vidíte, jak na tom byla karta s hlučností s dodávanými ventilátory. Regulace karty vám umožní nastavit jejich výkon v rozmezí 30–100 %. Odpovídá to pracovnímu rozsahu 700–3200 ot./min. Kvůli tomu, že v jednom z ventilátorů něco cvakalo, byla i při nízkých 700 ot./min hlučnost chladiče na 32,1 dBA. A zvedalo to hlučnost karty v celém rozsahu otáček.

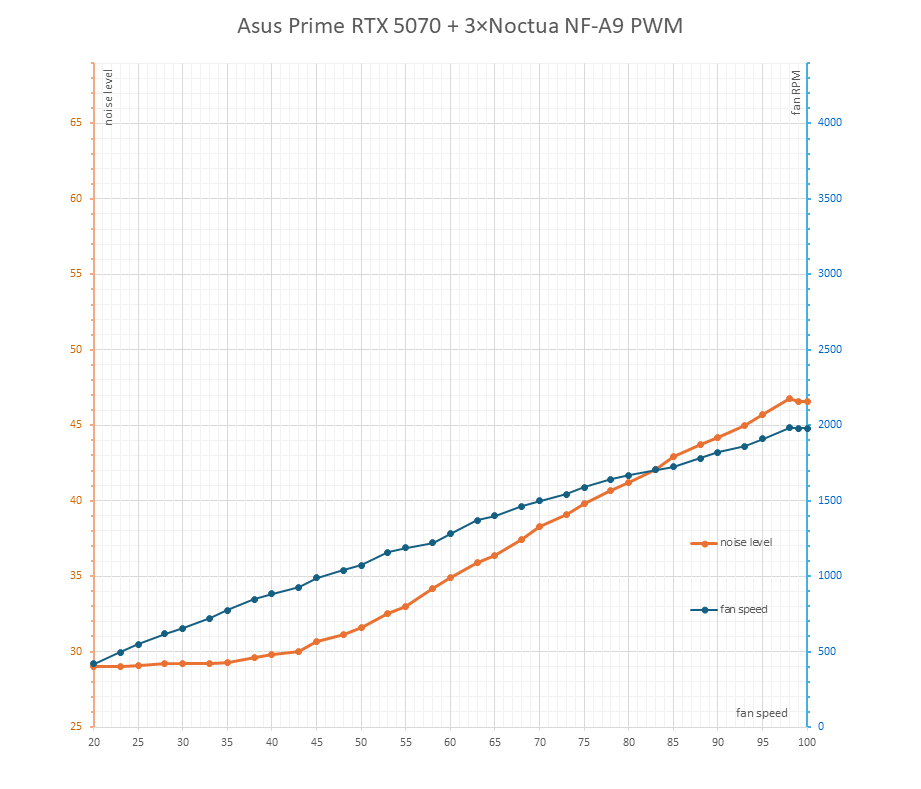

V dalším grafu je hlučnost s trojicí ventilátorů Noctua NF-A9. Po připojení na regulační panel se rozbíhají na 10 % PWM, na maximum běží na 98–100 % PWM.

Při nižších otáčkách je křivka s hlučností rovná. Důvodem je, že hlučnost ventilátorů je pod hranicí měřicího rozsahu hlukoměru (30 dBA). Ventilátory už jsou na nízkých otáčkách téměř neslyšné a vlastní šum hlukoměru je vyšší než hluk ventilátorů.

Jak se změní provozní vlastnosti karty, změříme napříč celým rozsahem výkonu ventilátorů. Z časových důvodů sáhnu ke krátkým smyčkám benchmarku Cyberpunk s profilem RT Medium a rozlišením 2560 × 1440 bodů s DLAA.

Před celou dávkou běží jedna zahřívací smyčka se třemi průběhy a výkonem ventilátorů na 40 %. Ta v grafech níže není vidět, začínají až prvním měřením s ventilátory nastavenými na 100 % výkonu. Výkon ventilátorů pak postupně klesá po 5 % od 100 ke spodní hranici měřeného rozsahu. U karty s továrními ventilátory pak končí na 30 %, což odpovídá nastavitelnému minimu. U karet s vyměněnými ventilátory končí na 20 % výkonu. 15 a 10 % výkonu už obvykle nemá smysl testovat, protože při nízkých otáčkách ventilátorů a teplotách GPU přes 85 °C už regulace začíná výrazněji škrtit příkon GPU a s ním i takty a výkon a ani hlučnost už nelze s použitým hlukoměrem naměřit.

S každým nastavením proběhnou tři smyčky testu. Mezi jednotlivými průběhy testů jsou prodlevy jen pár sekund, takže sestava zůstává během testování prohřátá. Naměřené hodnoty budu odečítat ze třetí smyčky, výjimečně z jiné, pokud je u posledního měření nějaký problém.

Asus Prime GeForce RTX 5070 (stock, 3× Axial-Tech fan)

V této kapitole si projdeme, jak se karta chovala v celém rozsahu výkonu ventilátorů. Nejprve to budou jen jednoduché grafy s celým průběhem testu, kde je vidět vše pohromadě. Konkrétní hodnoty měření pro každé z nastavení najdete v interaktivních grafech v následující kapitole.

Na spodní hranici testovaného rozsahu, tedy při 30 % výkonu ventilátorů, byla teplota grafického čipu v maximech na 85,2 °C a průměrná 84,0 °C. Při maximálních otáčkách klesla průměrná teplota na 59,2 °C.

Další graf ukazuje na světle modré datové řadě otáčky ventilátorů. Ventilátory byly připojené přímo do karty, jejich otáčky byly ale nastavené manuálně pomocí aplikace Fan Control.

Na spodní hranici začínají při 30 % výkonu zhruba na 700 ot./min, při 100 % výkonu běží na 3200 ot./min.

Fialová křivka v grafu ukazuje, jaký je nastavený výkon ventilátorů. Světle modré pak odpovídají aktuální otáčky ventilátoru na konektoru Fan 1.

Při minimálních otáčkách, kdy jde teplota GPU přes 85 °C a dochází k přiškrcení spotřeby čipu, snížení taktů a s tím i poklesu výkonu.

V dalším grafu jsou teploty (červenou) a celkové vytížení procesoru (modrou). S tím, jak klesá výkon ventilátorů na kartě, proudí vzduch ve skříni pomaleji a s tím mírně roste teplota procesoru.

Rozdíly ve výkonu se dramaticky nemění. S chladnějším čipem mírně stoupají takty a s tím i výkon, rozdíl stoupá jen o desetiny snímků za sekundu.

Na taktu GPU je to vidět víc než na výkonu. Na konci už se karta začínala při nízkých otáčkách ventilátorů přehřívat, tam je vidět významnější poklesy taktů. Mezi 30% a 100 % výkonu ventilátorů je rozdíl zhruba 100 MHz.

Pro kontrolu tu máme ještě grafy příkonu pro celou sestavu a pro samotnou kartu podle toho, co hlásí monitoring. Při prvním průběhu, kdy byly teploty čipu už příliš vysoké, je vidět, že GPU boost přiškrtil i výkon karty. V dalších průbězích už běží karta zjevně na hranici limitů příkonu.

⠀
