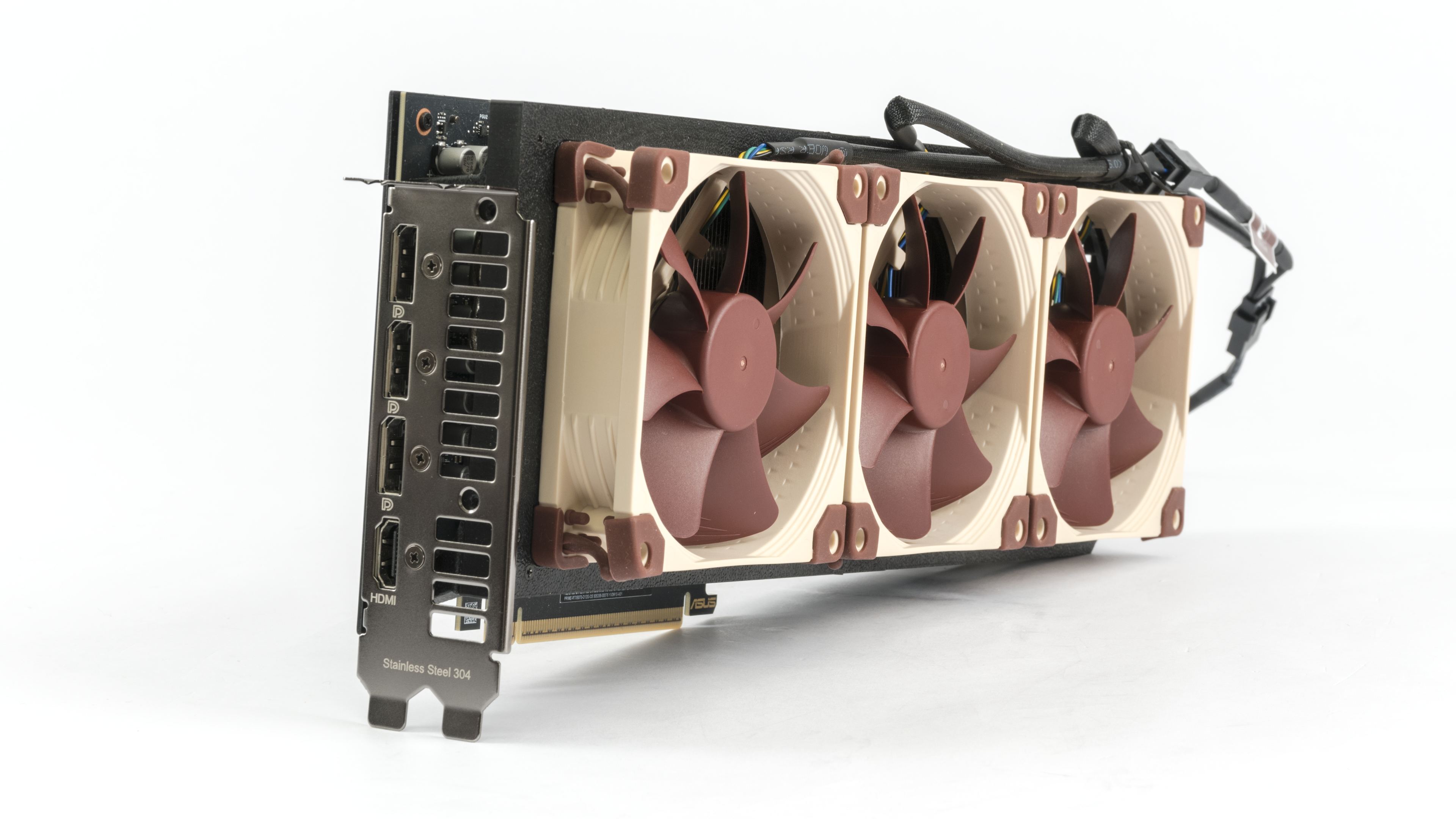

Většina modelů karet Asusu ze střední třídy umožňuje snadné sundání krytu. Už jsme na kartě vyzkoušeli klasické 120mm modely, které moc nesedí na úzkou a dlouhou kartu. Je s nimi výrazně širší a nepokryjí pasiv po celé délce. Na 30cm kartu lépe sedí trojice menších 92mm ventilátorů. Po testu nízkoprofilové varianty NF-A9x14 vyzkoušíme, jak si povede NF-A9 s klasickou výškou 25 mm.

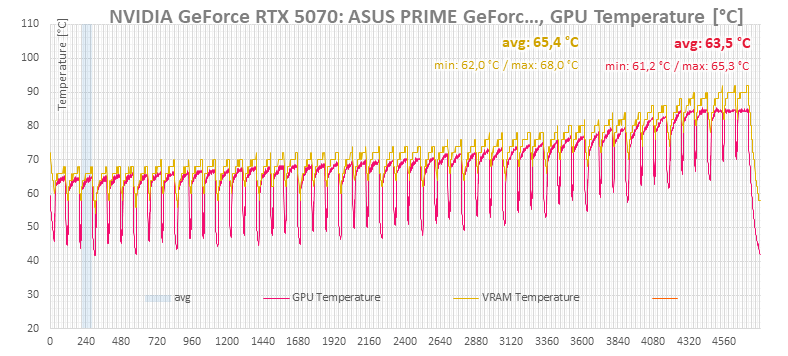

V další sadě testů už změříme výsledky karty s trojicí ventilátorů Noctua NF-A9. Před celou dávkou běží jedna zahřívací smyčka se třemi průběhy a výkonem ventilátorů na 40 %. Ta v grafech níže není vidět, začínají až prvním měřením s ventilátory nastavenými na 100 % výkonu. Jejich výkon se postupně snižuje až na 20 %. Níže už to obvykle nemá cenu, protože při nizkých otáčkách ventilátorů a teplotách GPU přes 85 °C už regulace začíná výrazněji škrtit příkon GPU a s ním i takty a výkon. Mezi jednotlivými průběhy testů jsou prodlevy jen pár sekund, takže sestava zůstává během testování prohřátá.
Manuální výkon ventilátoru, Fan Speed od 100 % do 20 %, krok 5 %
Jak se změní provozní vlastnosti karty po výměně ventilátorů, změříme napříč celým rozsahem výkonu ventilátorů. Z časových důvodů sáhnu ke krátkým smyčkám benchmarku Cyberpunk s profilem RT Medium a rozlišením 2560 × 1440 bodů s DLAA.
Naměřené hodnoty budu odečítat ze třetí smyčky, výjimečně jiné, pokud je u posledního měření nějaký problém.
V této kapitole se podíváme na souhrn provozních vlastnosti v průběhu celého rozsahu výkonu ventilátorů. Jde jen o jednoduché obrázky, detailní výsledky pro jednotlivá nastavení jsou v interaktivních grafech v následující kapitole.

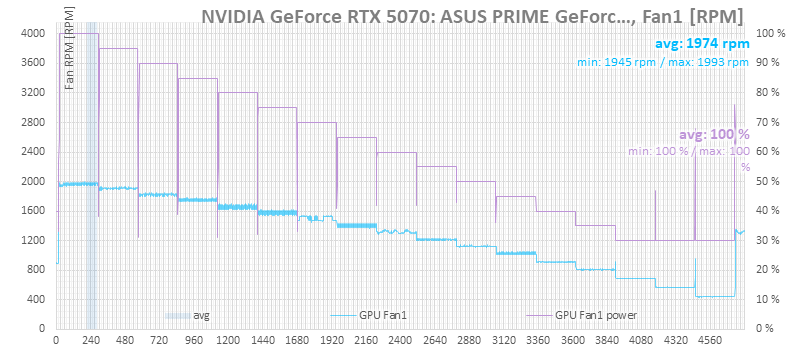

Na grafu s výkonem ventilátorů je vidět, jak manuálně nastavené otáčky kopírují výkon ventilátorů.

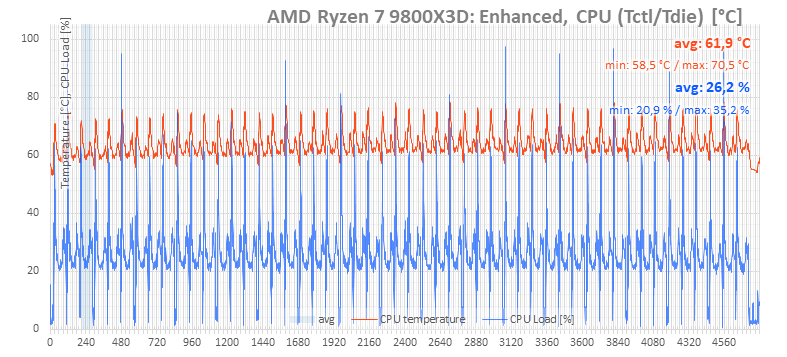

V dalším grafu jsou teploty procesoru. I na nich je vidět, že větší výkon ventilátorů na grafice přispívá k nižším teplotám procesoru.
Rozdíly ve výkonu se dramaticky nemění.
Na grafech s takty GPU je znát, že vyšší výkon chlazení znamená nepatrně vyšší takty.

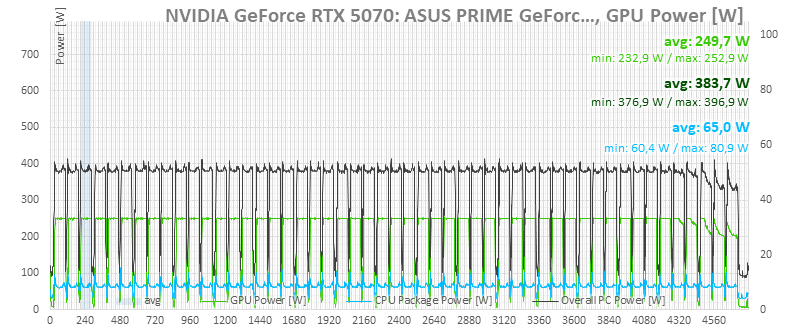

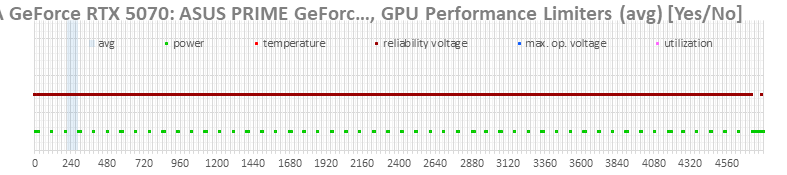

Výkon karty je zjevně zastropovaný spíše limitem příkonu navzdory tomu, že příznaky boost se odkazují na limit maximálním napětím.
⠀
