Jak se dá vyladit chlazení Radeonu RX 9070 XT v AMD Software

Extra testy, Grafiky | | Adam Vágner

Nedávno jsme se věnovali různým profilům v AMD Software, dnes bych se chtěl detailněji zaměřit na úpravu nastavení regulace chlazení. Nejprve vyzkoušíme, jaký vliv má výkon ventilátorů na chování karty v celém pracovním rozsahu otáček a následně se zaměříme na to, jak se v AMD Software: Adrenalin Edition liší chování karty při automatické a manuální regulaci chlazení a jak křivku pro ovládání ventilátorů nastavit.

Na úvod připomenu, jak nastavení výkonu ventilátorů (Fan Speed), které je v grafu níže na vodorovné ose, ovlivňuje hlučnost karty (oranžová datová řada a levá osa) a otáčky ventilátorů (modrá datová řada a vedlejší pravá osa).

Jak výkon ventilátorů ovlivňuje provozní vlastnosti karty, zkusím nejprve změřit napříč celým nastavitelným rozsahem jejich výkonu.

Z časových důvodů sáhnu ke krátkým smyčkám benchmarku Cyberpunk s profilem RT Medium a rozlišením 3840 × 2160 bodů v nativním rozlišení. Před celou dávkou běží jedna zahřívací smyčka se čtyřmi průběhy a výkonem ventilátorů na 45 %. Ta v grafech není, začínají až prvním ostrým měřením.

Začít jsem musel z opačného konce, než to obvykle dělám u GeForce. Testovací sestava se totiž s Radeonem při nízkých otáčkách ventilátorů a nedostatečném chlazení čipu v zátěži natvrdo vypínala. Začínám tedy na 100 % výkonu ventilátorů a jejich výkon budu postupně po 5 % snižovat, dokud se nevypne. Výkon ventilátorů jde stáhnout až na 20 %, ale to už na uchlazení nestačí, takže skončíme o něco výše.

Naměřené hodnoty budu odečítat ze čtvrté smyčky.

V této kapitole se podíváme jen na jednoduché grafy, na kterých je vidět celkový vývoj se změnou výkonu ventilátorů, v další kapitole už najdete detailní interaktivní grafy s každým z měřených nastavení a konkrétní naměřené hodnoty.

V prvním grafu jsou naměřené teploty. Červenou barvou je průměr teplot z vybraných senzorů GPU, žlutá je teplota paměťových čipů a nejvyšší oranžová je teplota hotspotu GPU (nejvyšší z hodnot naměřených na senzorech v GPU).

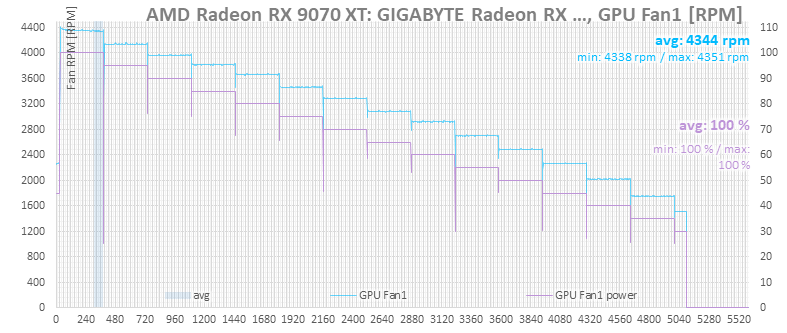

Další graf ukazuje na světle modré datové řadě otáčky ventilátorů. Ventilátory byly regulované kartou a jejich výkon nastavený ručně přes aplikaci Fan Control.

Na 100 % výkonu běží ventilátory téměř na 4400 ot./min, na 30 % výkonu běží okolo 1400 ot./min a už nestačí k uchlazní karty. Detailní hodnoty pro každé nastavení jsou v grafech v následující kapitole.

V dalším grafu jsou teploty (červenou) a celkové vytížení procesoru (modrou). Ventilátory na grafické kartě ovlivňují i proudění vzduchu ve skříni. S jejich vyšším výkonem je proudění vzduchu ve skříni intenzivnější, s tím, jak jejich otáčky klesají, postupně roste mírně nahoru teplota procesoru.

Snímková frekvence ve hrách se dramaticky nemění až do chvíle, než karta začne v závěru kvůli přehřivání snižovat výrazněji takt GPU. Lépe to ale opět bude vidět v následující kapitole.

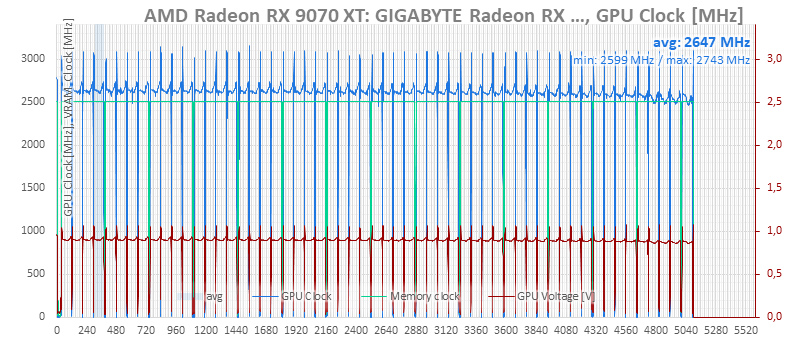

Na taktu GPU je pokles vidět víc než na výkonu. V úvodu, kde už se karta začínala přehřívat, jsou vidět významnější poklesy taktů. Mezi 100% a nějakými 40 % výkonu ventilátorů je rozdíl v taktech jen malý.

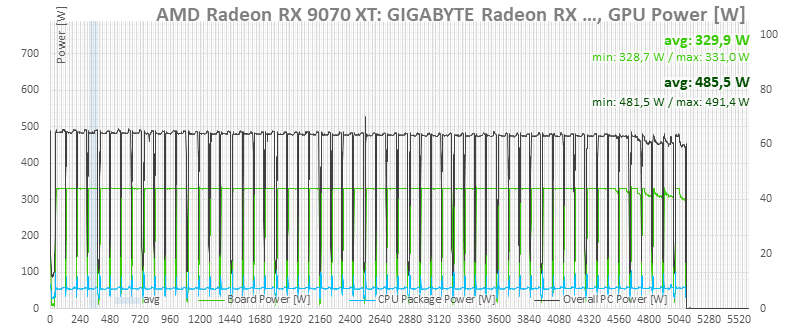

Pro kontrolu tu máme ještě grafy příkonu pro celou sestavu a pro samotnou kartu podle toho, co hlásí monitoring. Na světle zelené lince udávající celkový příkon karty dle monitoringu je hodně dlouho vidět, že karta běží na limitu příkonu, až v závěrečných třech smyčkách testu začíná příkon škrtit kvůli vysokým teplotám hotspotu.


⠀
