Jak se dá vyladit chlazení Radeonu RX 9070 XT v AMD Software

Extra testy, Grafiky | | Adam Vágner

Nedávno jsme se věnovali různým profilům v AMD Software, dnes bych se chtěl detailněji zaměřit na úpravu nastavení regulace chlazení. Nejprve vyzkoušíme, jaký vliv má výkon ventilátorů na chování karty v celém pracovním rozsahu otáček a následně se zaměříme na to, jak se v AMD Software: Adrenalin Edition liší chování karty při automatické a manuální regulaci chlazení a jak křivku pro ovládání ventilátorů nastavit.

Výchozí nastavení vs. Vlastní, upravená křivka (70 % výkonu při 100 °C)

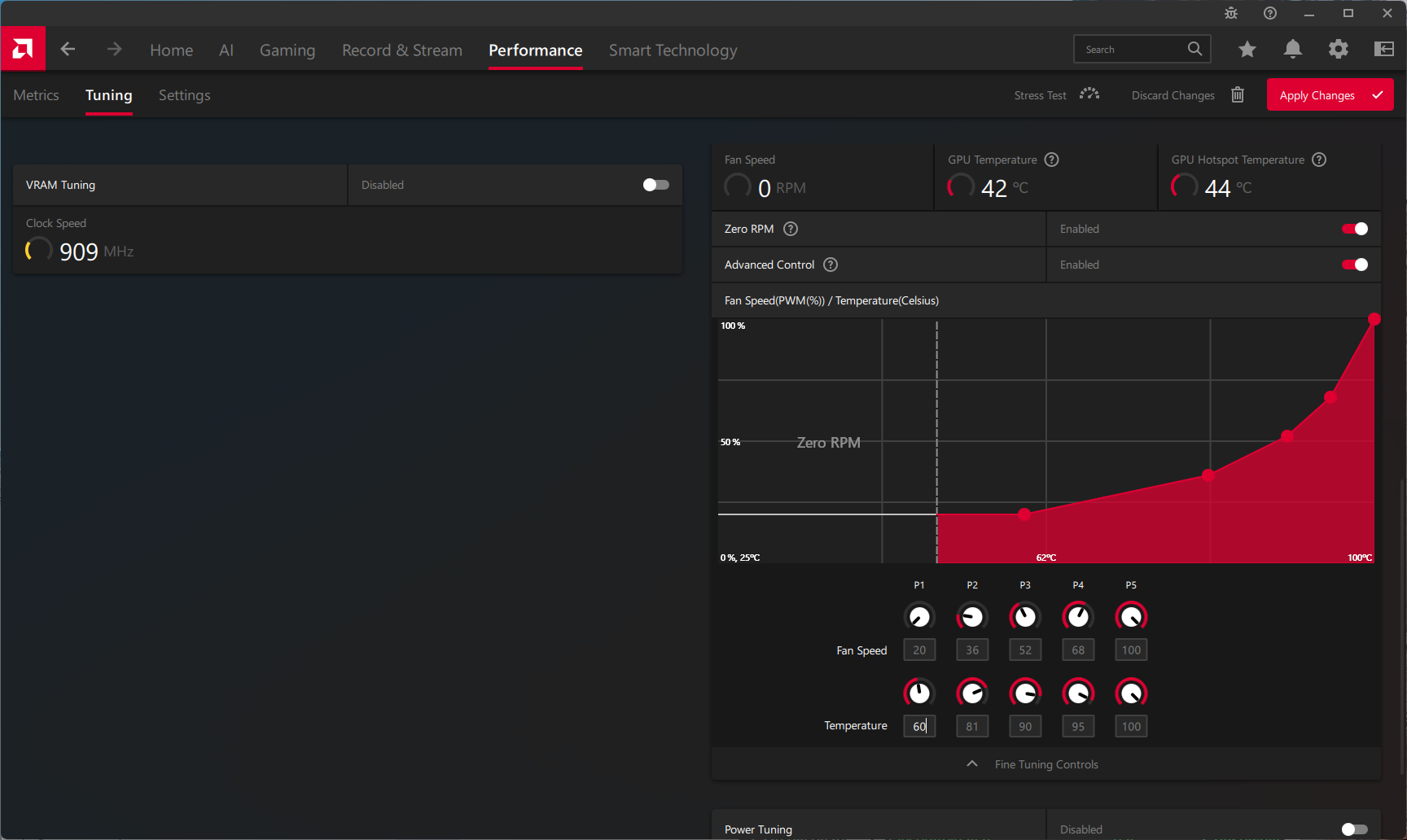

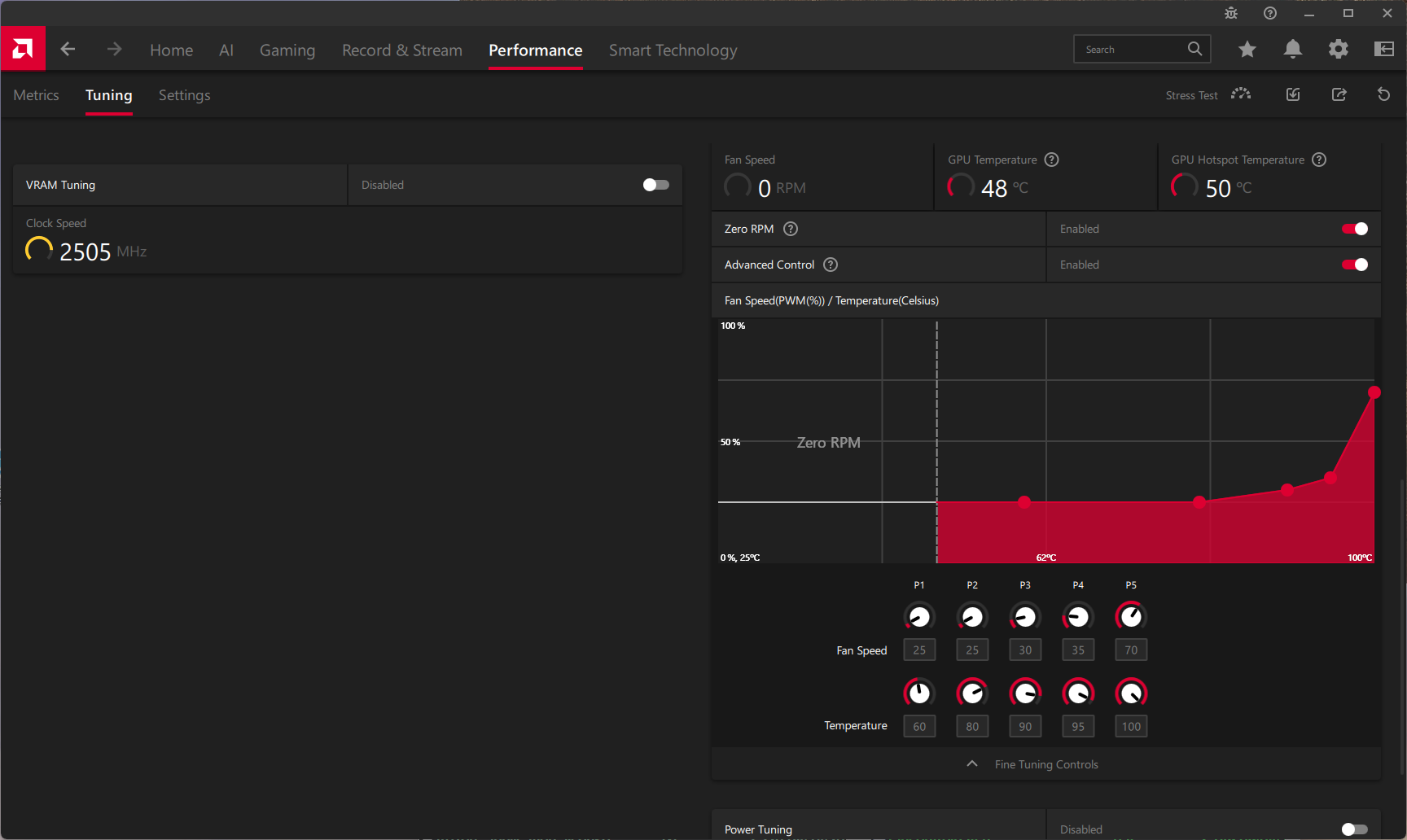

Proti minulé kapitole (snímek vlevo) už můžeme snížit jen výkon ventilátorů na 95 °C. Hotspot se ale bude pořád dostávat mezi 95 a 100 °C, a jediná možnost, jak udržet výkon ventilátorů níže, je nepustit je na 100 °C na maximální výkon. Na snímku vlevo jsem tedy výkon ventilátorů pří 95 °C omezil na 35 % a při 100 °C na 70 %. Ani s tímto nastavením se ale nedá s otáčkami ventilátorů dostat na úroveň výchozího nastavení. A máme ještě druhý problém – i pokud se teplota GPU dostane na 110 °C, regulace nepustí výkon ventilátorů výše než na 70 % a s hotspotem na 110 °C už se může aktivovat ochrana proti přehřívání a počítač se může vypnout.

Hodnoty níže porovnáme opět s výchozím nastavením regulace.

Cyberpunk 2077, BIOS Quiet, výchozí nastavení vs. vlastní křivka

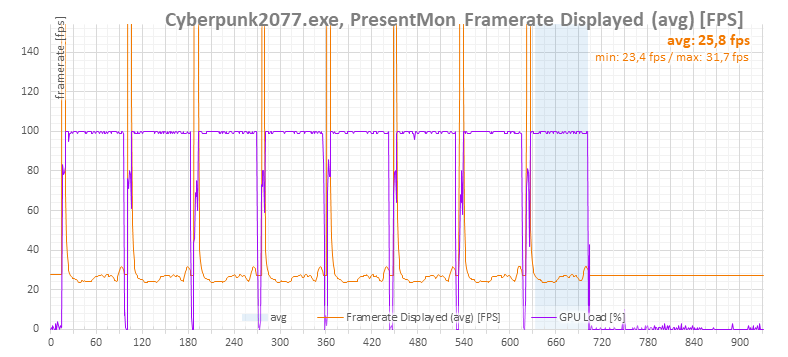

První test provozních vlastností probíhal klasicky v benchmarku Cyberpunk 2077 s nastavením RT Medium v rozlišení 3840 × 2160 bodů. Jde o osm průběhů benchmarku hned za sebou, průměrné hodnoty se odečítají v posledním průběhu.

Výsledky byste měli vidět v interaktivních grafech, které se přepínají při přejetí kurzorem. Pokud by nefungoval, jsou tu ještě stejné grafy formou rozklepávacích náhledů.

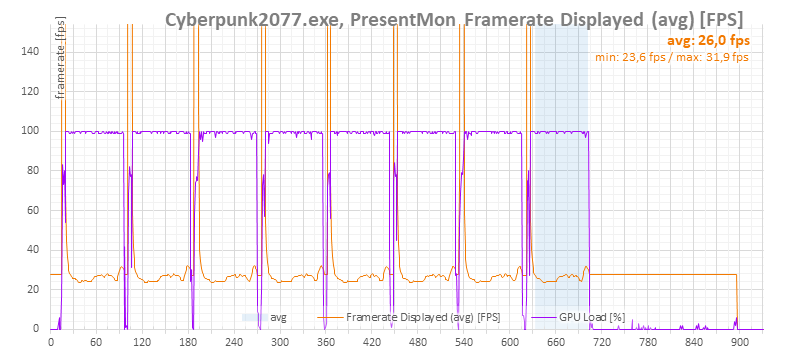

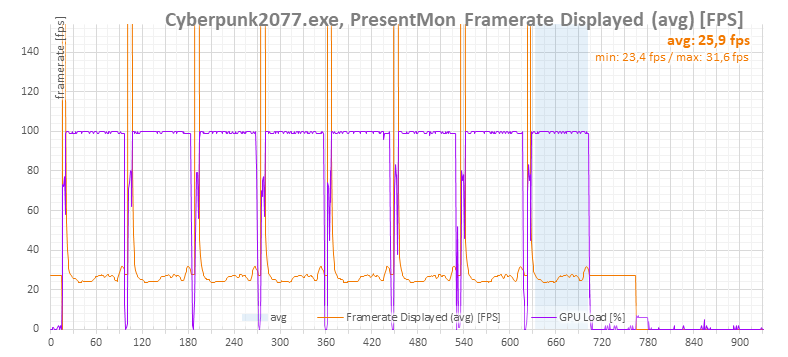

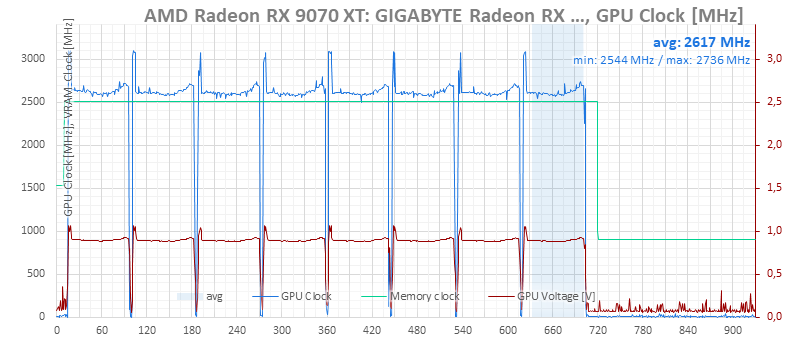

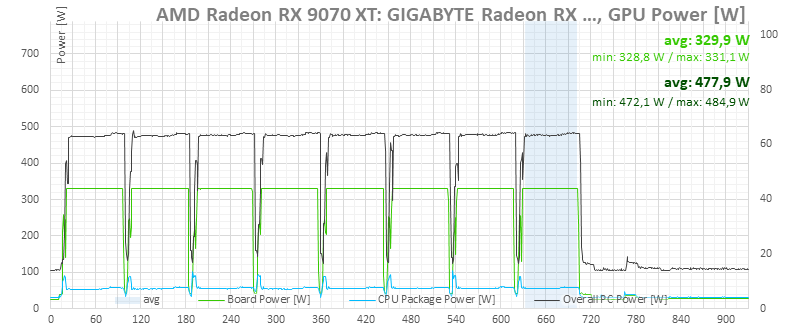

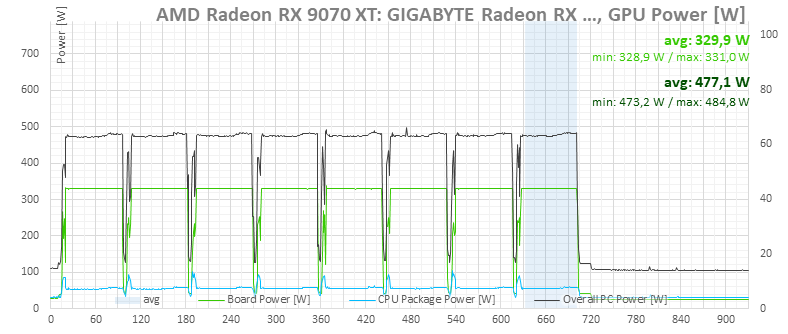

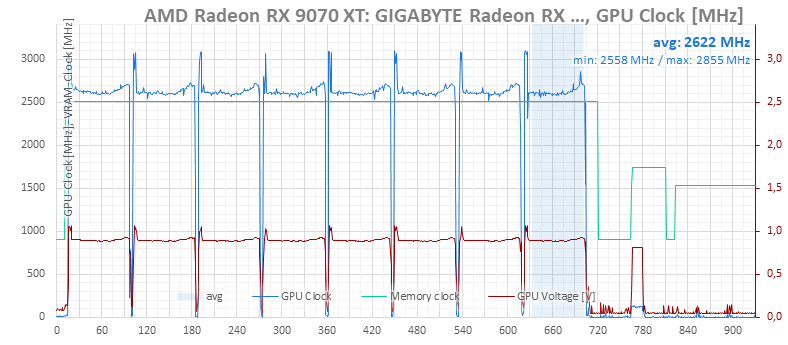

První dva grafy s výkonem a takty se opět výrazně neliší.

DefaultFavor Efficiency



Výchozí | Vlastní křivka

DefaultFavor Efficiency



Výchozí | Vlastní křivka

DefaultFavor Efficiency

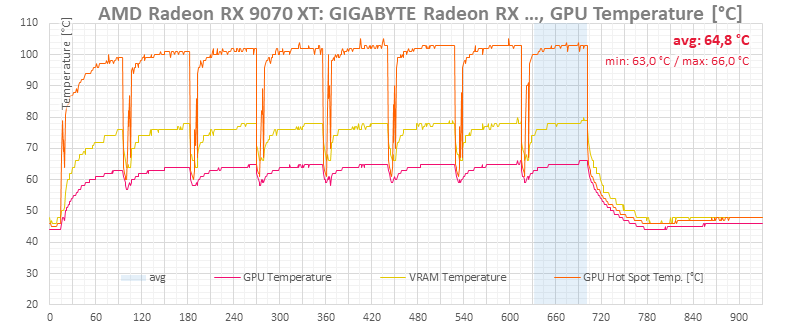

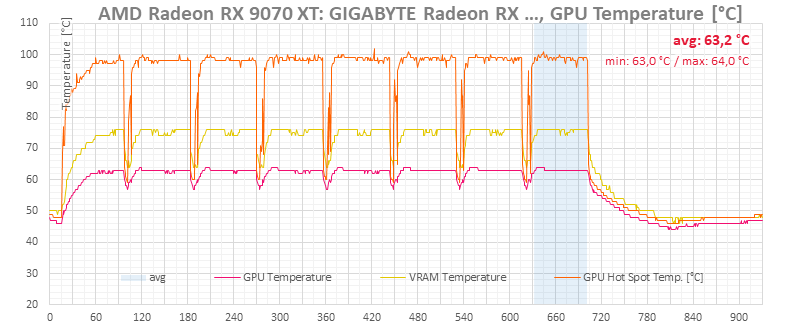

Teploty už jsou podobné, s vlastní křivkou jsou ale stále o něco níže, protože ventilátory běží rychleji.

Výchozí | Vlastní křivka

DefaultFavor Efficiency

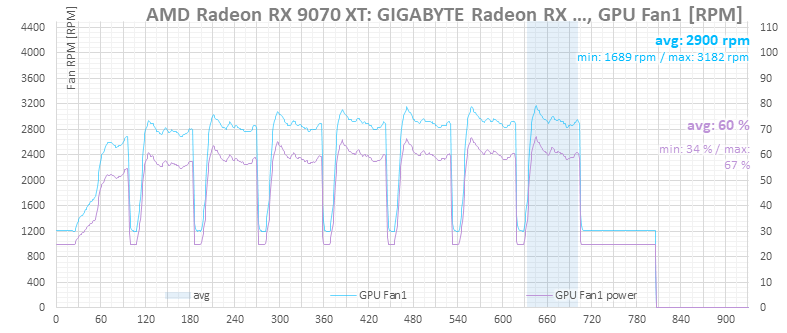

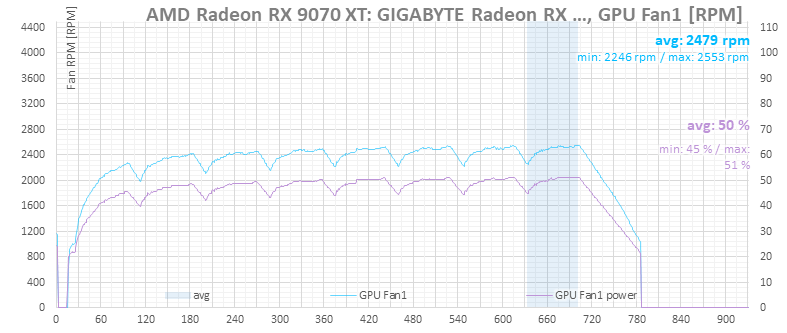

Ventilátory se pořád dostávají výše než ve výchozím nastavení. A níž se dostanete už asi jen tím, že dále stáhnete výkon ventilátorů při „maximálních“ 100 °C.

Výchozí | Vlastní křivka



DefaultFavor Efficiency



Výchozí | Vlastní křivka

F1 24, BIOS Quiet, výchozí nastavení vs. vlastní křivka

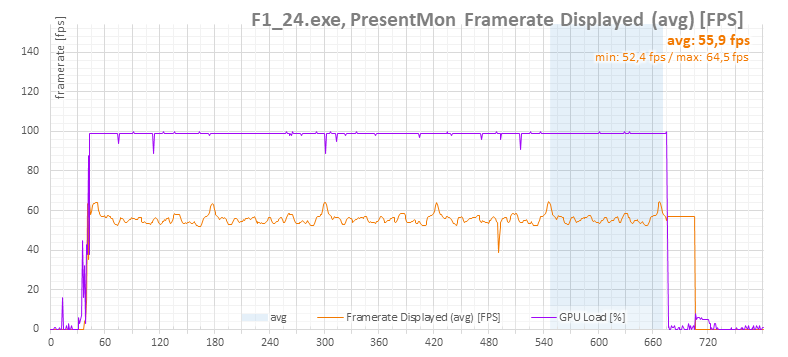

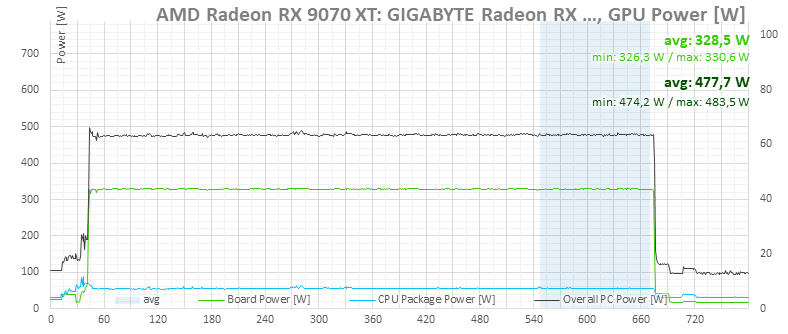

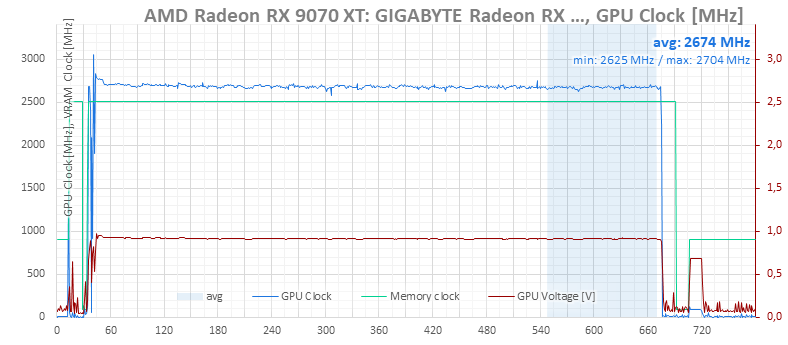

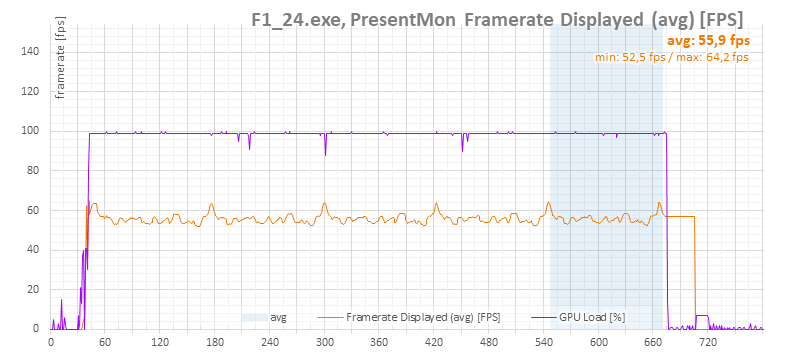

Další testy jsou z benchmarku F1 24 v rozlišení 3840 × 2160 bodů s nastavením Ultra. Jde o benchmark s pěti okruhy na mapě Singapore za mokra. Na rozdíl od ostatních benchmarků jde o soustavnou zátěž, mezi smyčkami testu nedochází k poklesu zátěže a karta je po celou dobu zahřátá.

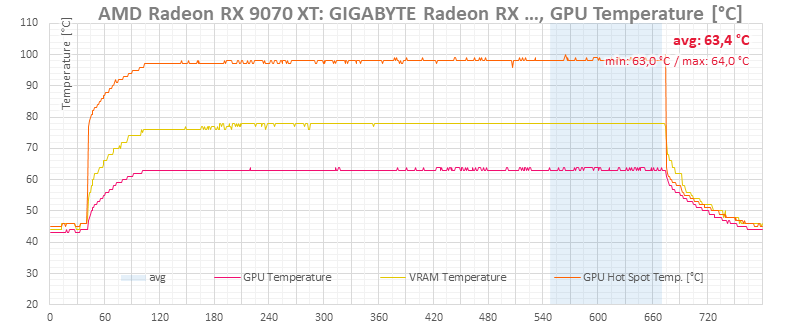

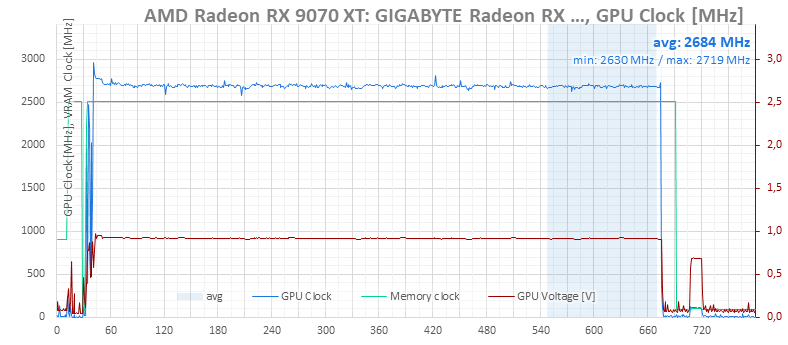

Rozdíly jsou podobné – s vlastní křivkou karta rychle roztáčí ventilátory prakticky na maximální otáčky.

DefaultFavor Efficiency



Výchozí | Vlastní křivka

DefaultFavor Efficiency



Výchozí | Vlastní křivka

DefaultFavor Efficiency



Výchozí | Vlastní křivka

DefaultFavor Efficiency

Výchozí | Vlastní křivka

DefaultFavor Efficiency



Výchozí | Vlastní křivka


⠀




⠀
