MSI MAG B850 Tomahawk Max WiFi: Nižší čipset, ale vyššia výbava

Testy základných dosiek B850 uzatvárame modelom MSI – Tomahawk Max WiFi. Cenovo je medzi už otestovanými základnými doskami B850 Aorus Elite WiFi7 a Asus ROG Strix B850-F Gaming WiFi, pričom výbavou má bližšie k druhej menovanej. A v niektorých smeroch ju dokonca prevyšuje. Slovo „Max“ v označení tu má svoje opodstatnenie. Tri sloty s podporou PCIe 5.0, päťgigabitový ethernet, viac portov USB…

Ako to vyzerá v BIOSe

MSI používa modernizované GUI, kde pribudli napríklad tlačidlá pre PBO alebo X3D Gaming Mode pre procesory s 3D V-Cache. Celkovo je ponuka možností – volieb a nastavení – EZ Mode bohatšia, ako tomu bolo kedysi. Pritom základné zaužívané voľby, medzi ktoré patrí napríklad aj prepínač na aktiváciu pamäťového profilu AMD Expo zostali. Pozoruhodná je až možnosť upozornenia pred zlyhaním ventilátora. Tá je vo východiskových nastaveniach vypnutá, na rozdiel od základných dosiek Asusu, ktoré bez pripojeného ventilátora na konektore CPU_fan neprejdú POSTom (teda dovtedy, dokým funkciu detekcie ventilátora v tomto konektore ručne nezakážete).

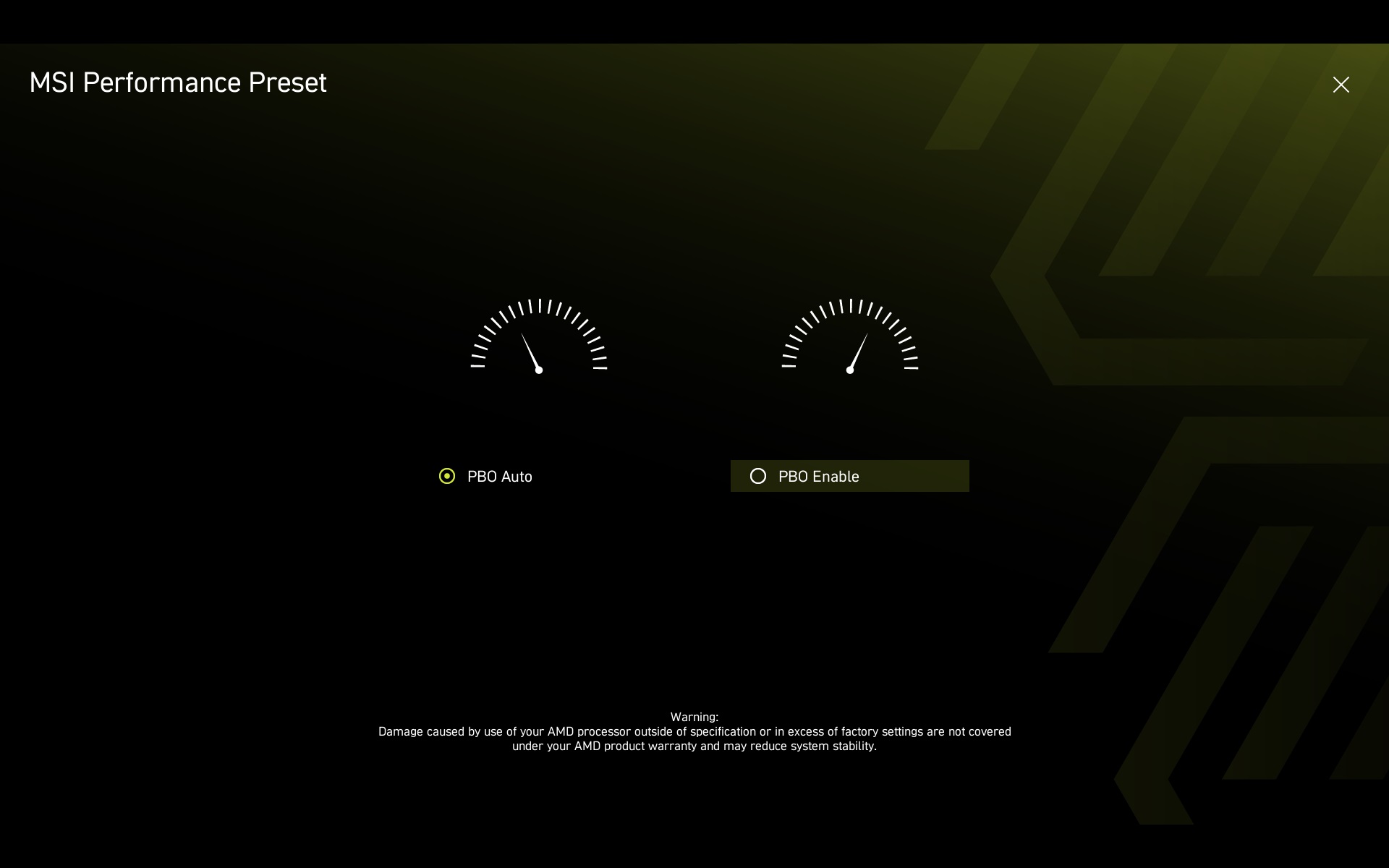

Úvodná obrazovka, ešte pred EZ Mode, je k centrálnym nastaveniam PBO. To môžete ponechať na „Auto“, ale ho i priamo zapnúť a správu napájania si nastaviť ručne.

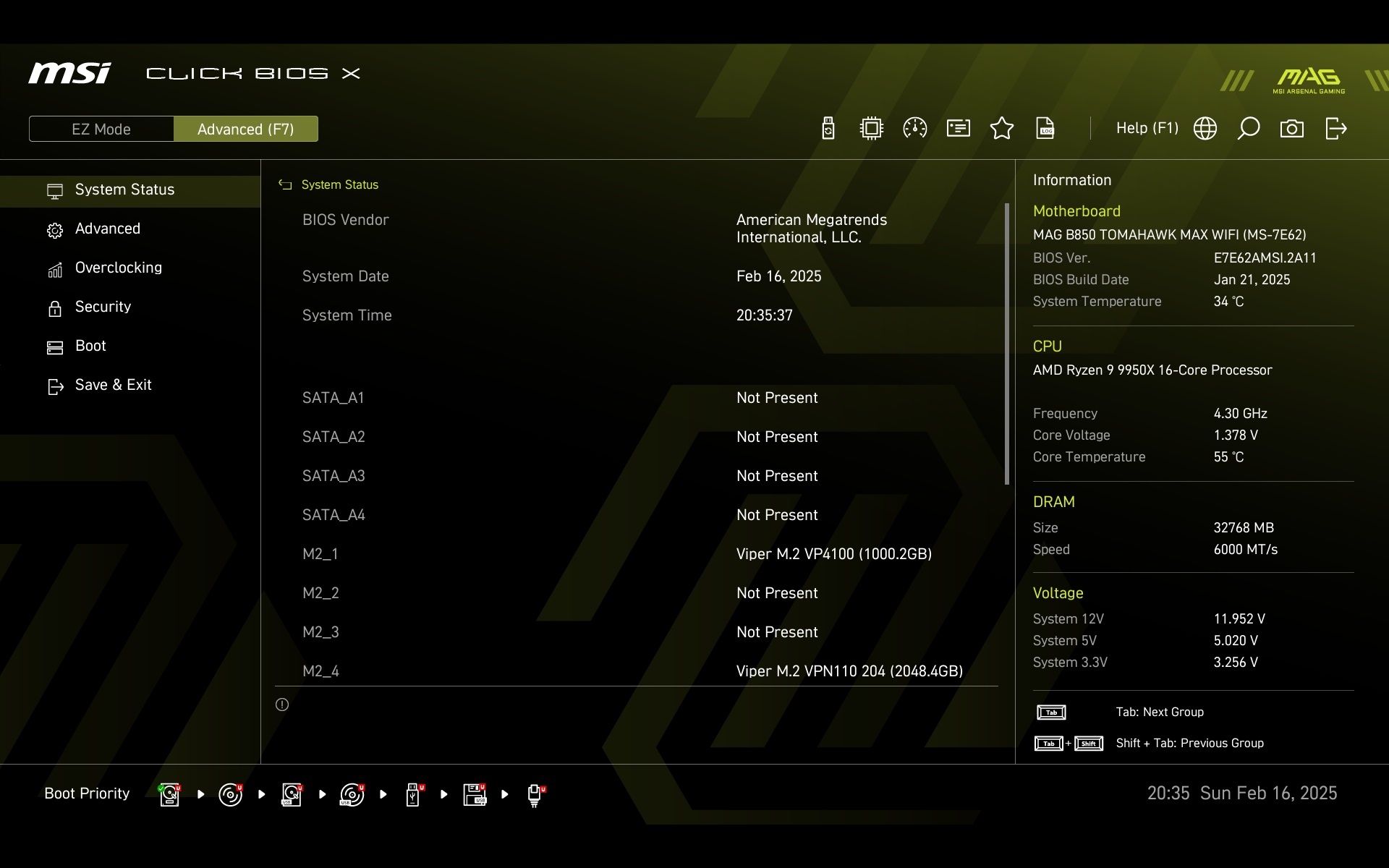

Okrem EZ Modu sú širšie možnosti ladenia, tak ako vždy, v pokročilom režime.

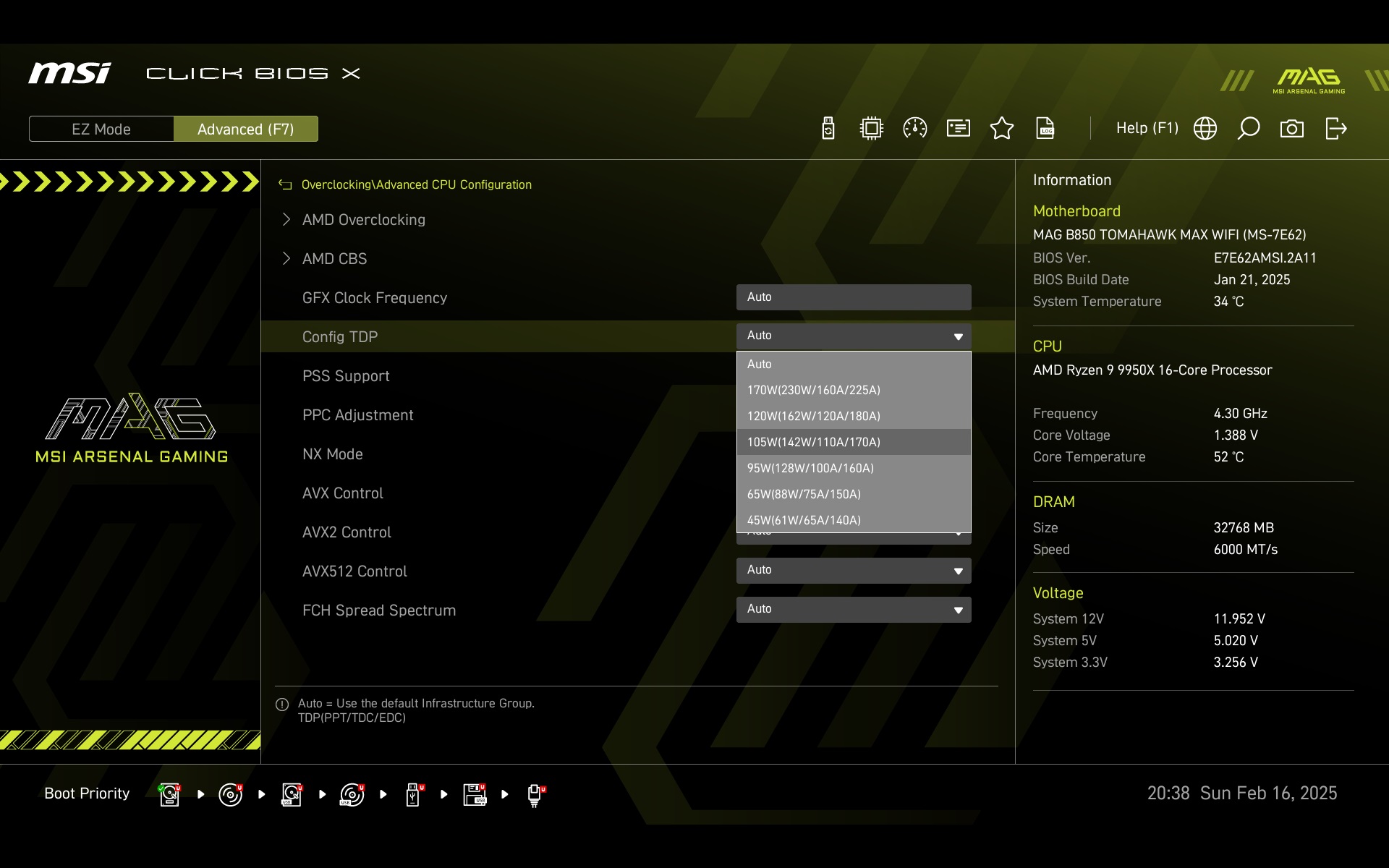

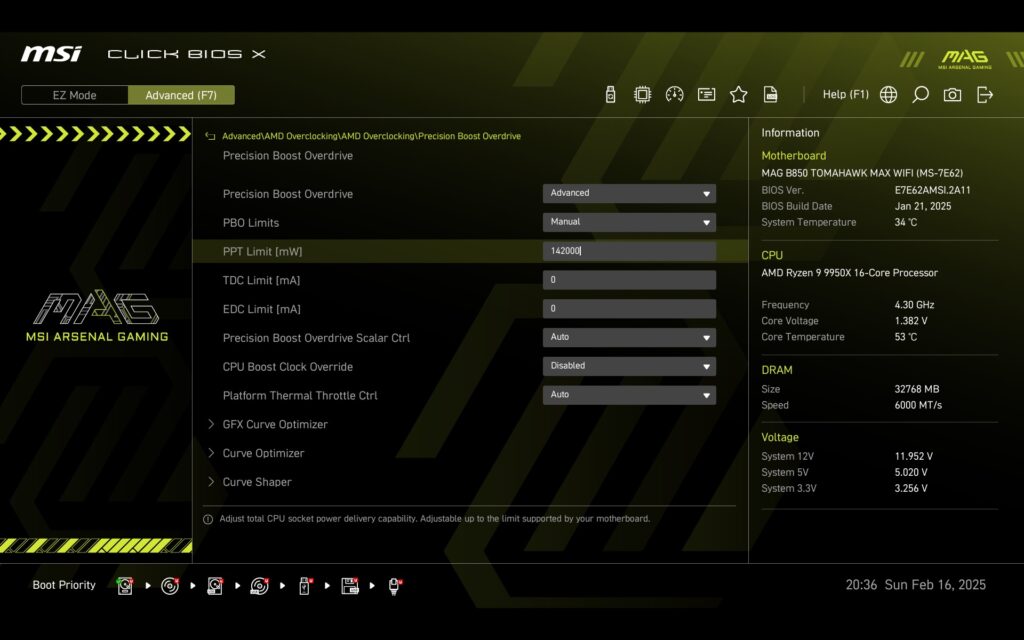

Voľba TDP je dostupná napríklad na podkarte CPU Configuration, kde je na výber niekoľko úrovní. To od 45 po 170 W (pre Ryzeny 9). Limit PPT je vždy 1,35-násobok TDP, teda v prípade TDP 105 W je PPT 142 W- Limit PPT sa dá potom v pokročilých nastaveniach PBO dá nastaviť aj ručne, zadaním číselnej hodnoty v mW. 142 W sa teda rovná 142 000 mW. Obmedziť, respektíve presne nastaviť, sa potom dajú aj prúdové limity (v mA).

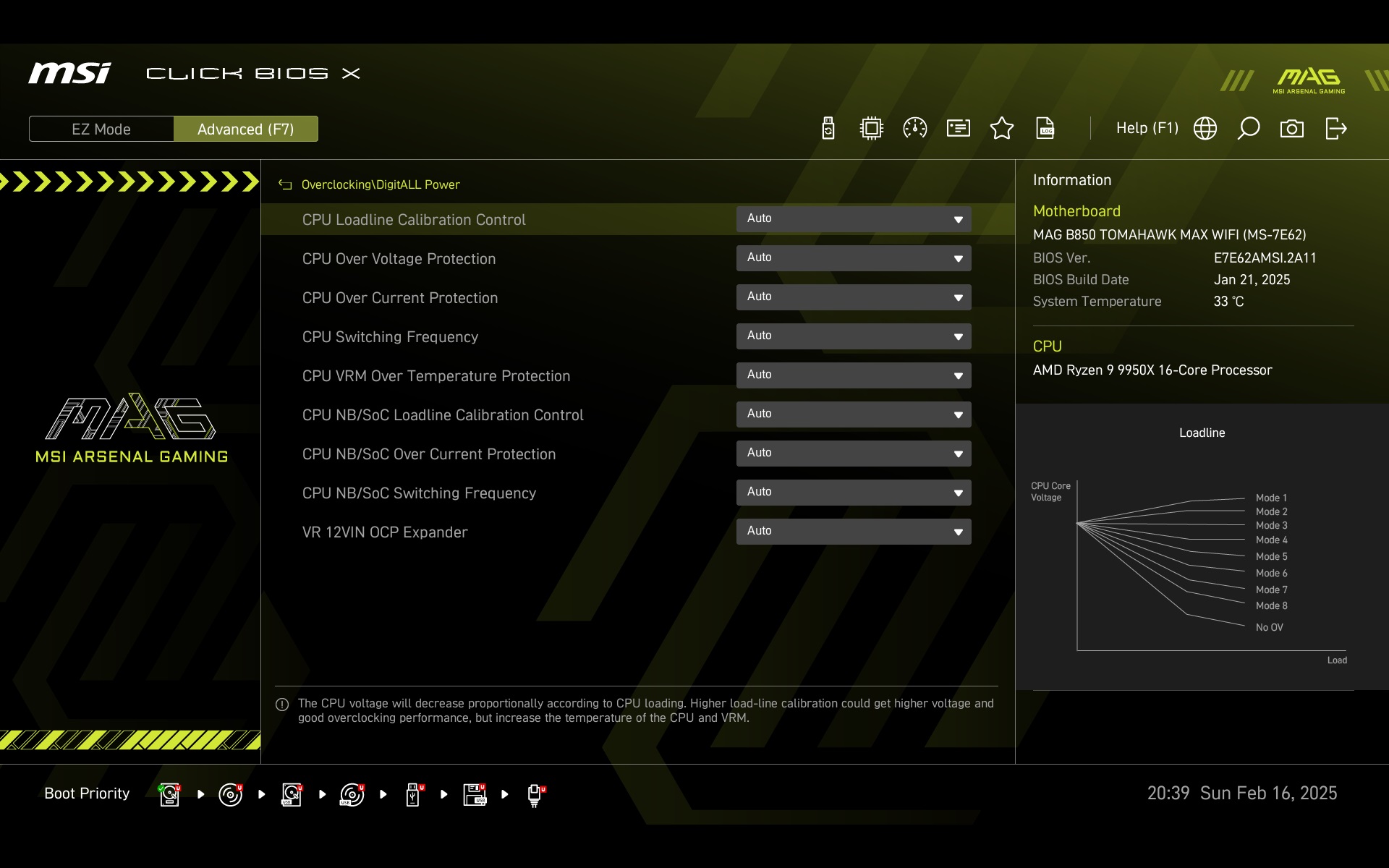

Do nastavení napájacej kaskády v rámci testov nezasahujeme a napríklad aj LLC (Load Line Calibration Control) je na „auto“, čím zostáva zachovaná určitá výrobná identita základnej dosky. Respektíve tieto nastavenia sú v takom duchu, v akom ich MSI považuje s daným BIOSom an danej základnej doske pri danom procesora za optimálne. Tu treba dodať, že s rôznymi procesormi môžu byť jednotlivé nastavenia takisto rôzne. Iné parametre sa, prirodzene, prednastavia pre Ryzen 5 9600X (s jedným CCD) ako pre testovací Ryzen 9 9950X.

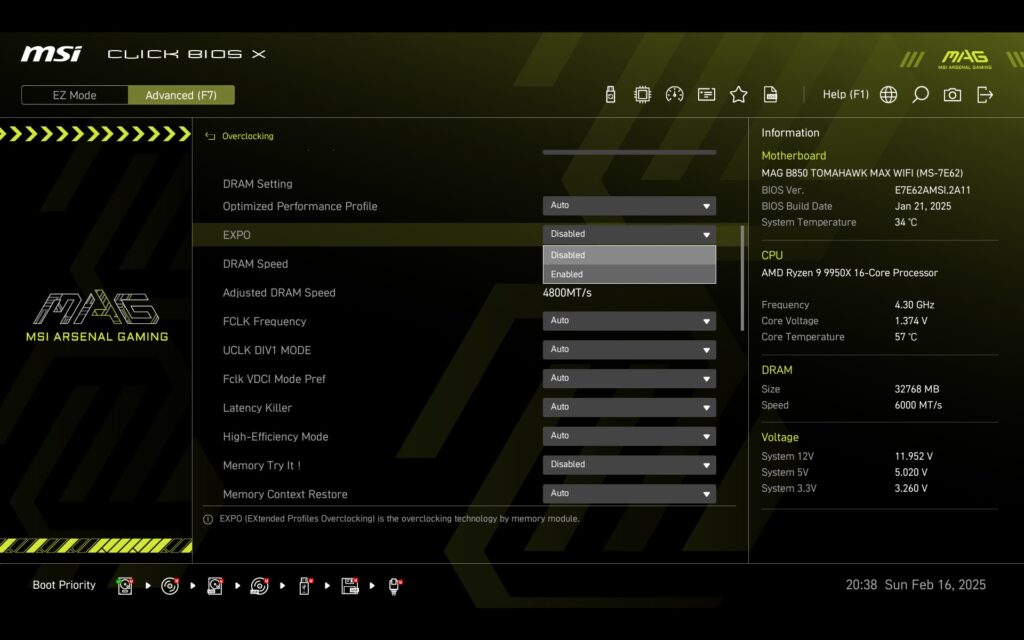

Pokiaľ vám nevyhovuje rýchla aktivácia pamäťového profilu na obrazovke EZ Mode, tak môžete za ňou zájsť aj do pokročilých nastavení. To okrem toho môžete upraviť aj priepustnosť pamäťového radiča či ísť v ladení ešte ďalej, na úroveň manuálnych nastavení časovania a tak podobne. S týmito parametrami však hýbte iba vtedy, keď máte dosť dobrú predstavu o tom, čo robíte. V opačnom prípade by výsledkom mohlo byť to, že základná doska neprejde POSTom.

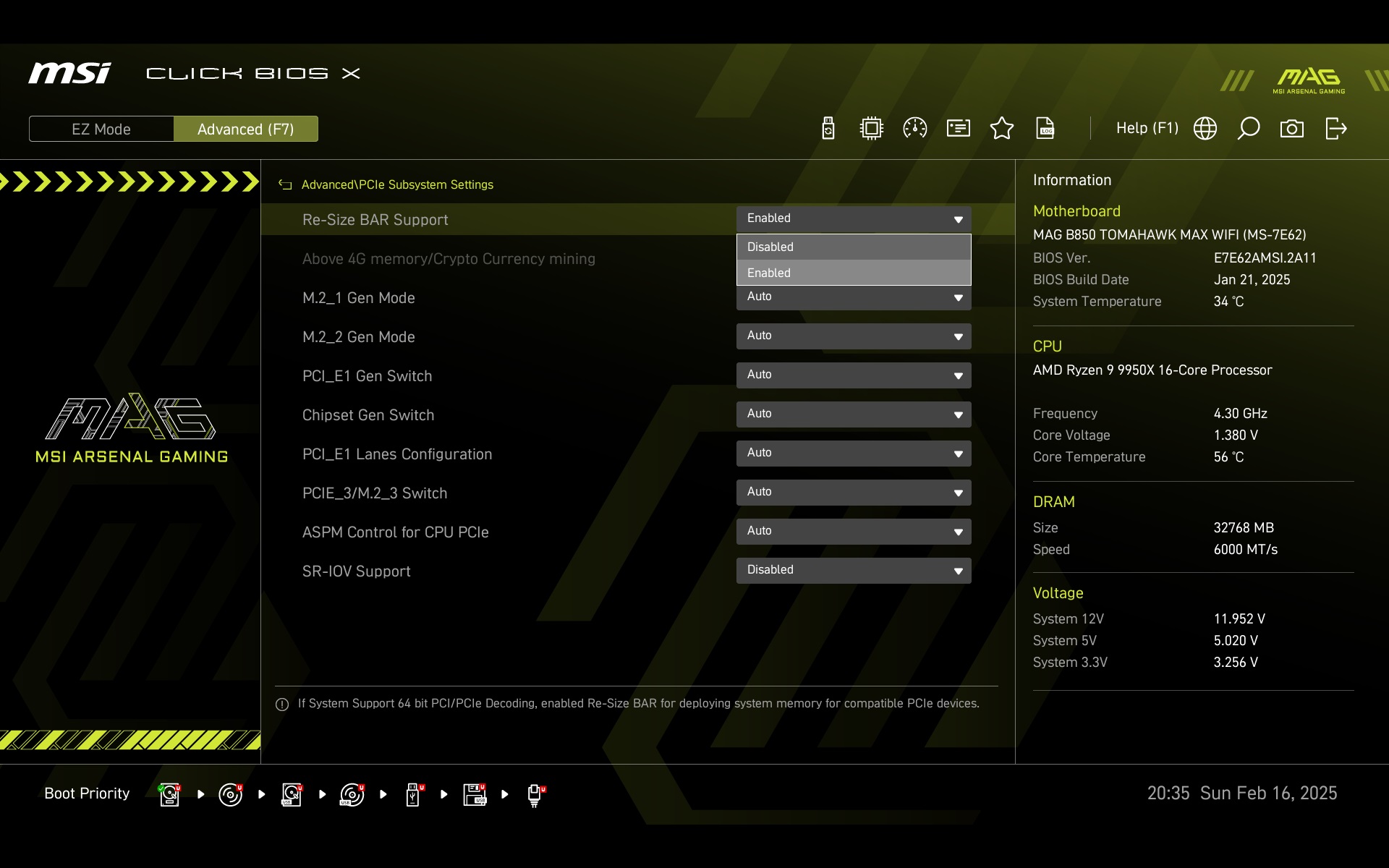

Deaktivácia technológie ReSizable BAR je v nastaveniach subsystému PCIe. Vo výrobných nastaveniach je ReBAR povolený a pre väčšinu aplikácií nie je dôvod ho vypínať (pretože a výkon nemení, tak ho zvyšuje…), ale v prípade, že by jeho vplyvom dochádzalo k výkonnostnému poklesu, tak toto je tá cesta, ako veciam pomôcť.

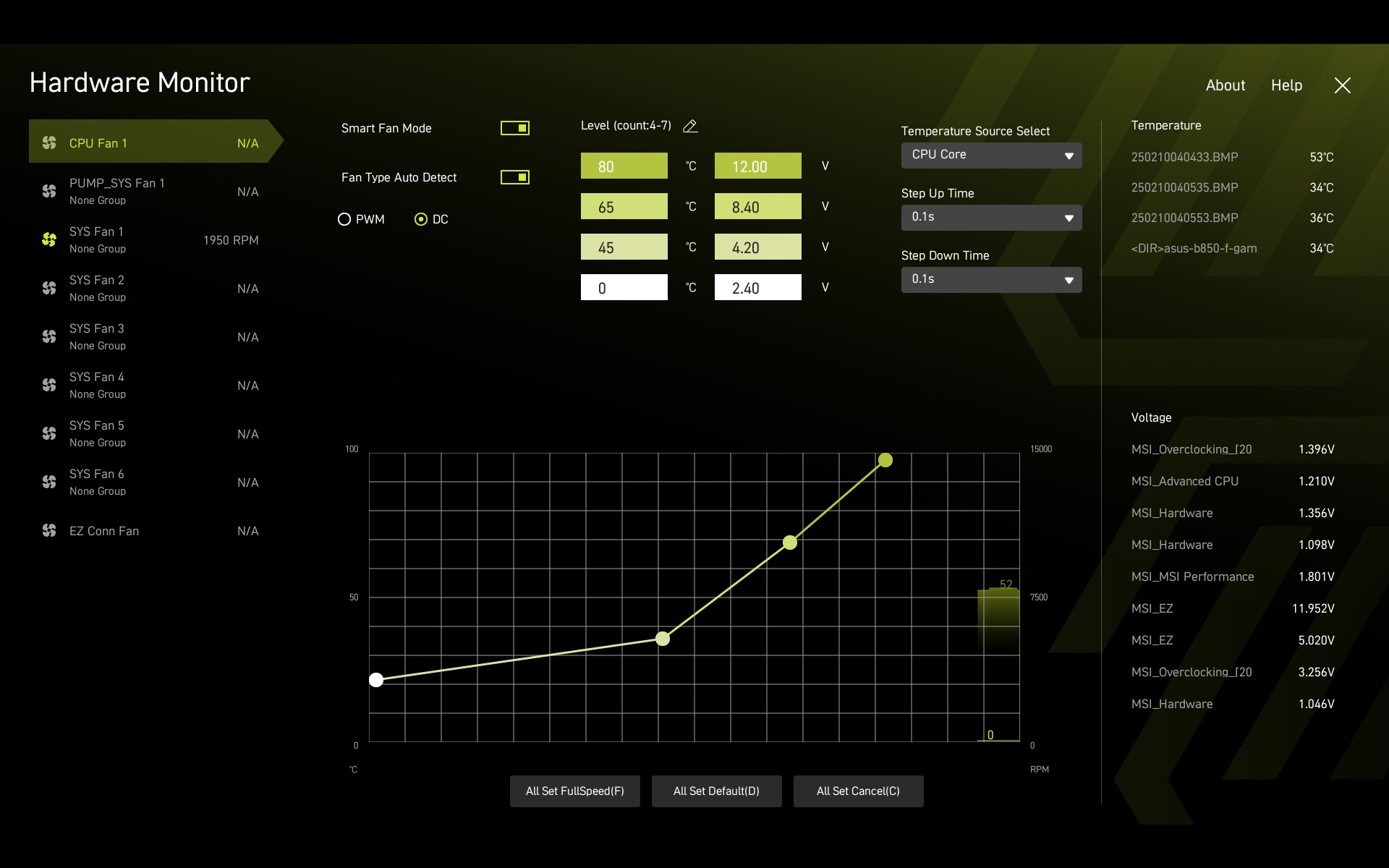

Rozhranie na správu ventilátorov (Hardware Monitor) umožňuje podrobné nastavenia na úrovni všetkých (8) konektorov. Pri všetkých je prvotná voľba spôsobu regulácie medzi PWM a DC. V našom prípade s testovacím ventilátorom Noctua NF-A12x25 PWM bola prednastavená lineárna (DC) regulácia, ktorú odporúčame ručne prepnúť na reguláciu PWM. S ňou je totiž obvykle možné ventilátormi PWM dosiahnuť nižšie rýchlosti alebo pokiaľ sú rýchlosti porovnateľne nízke, tak môže byť rozdiel (v prospech regulácie PWM) aj v akustickom profile.

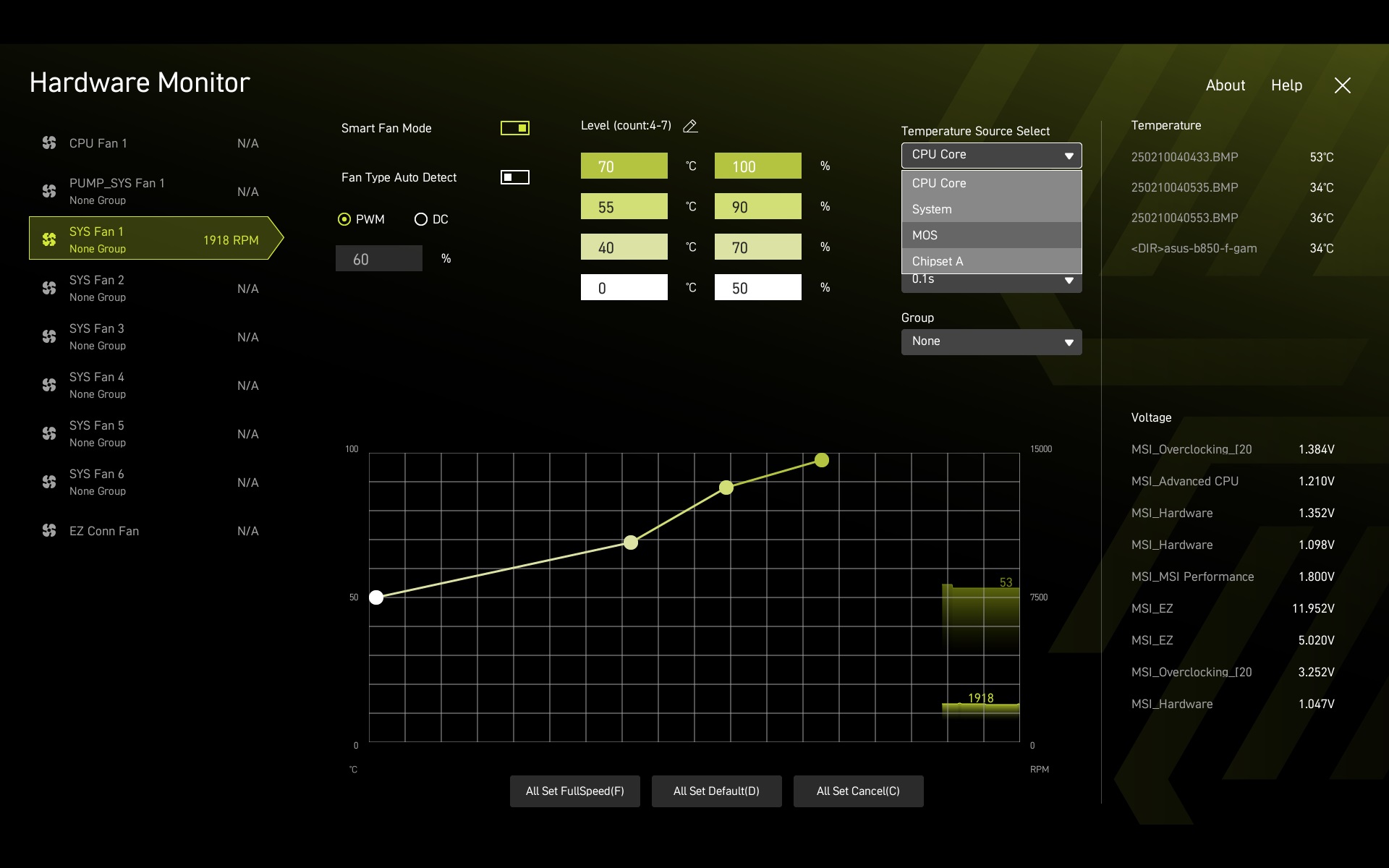

Vývojová rýchlostná krivka na jednotlivých konektoroch môže byť závislá od viacerých teplotných zdrojov, ktoré základná doska monitoruje. Pokiaľ nezmeníte teplotný zdroj „CPU Core“, tak krivka bude reagovať na zahrievanie procesora. Takisto sa ale môže odvíjať aj od zahrievania napájacej kaskády (MOS), čipsetu alebo „systémovej“ teploty.

Agresivita vývojovej krivky sa dá upraviť aj ručne, vpísaním konkrétnych číselných hodnôt PWM či DC regulácie do dvojrozmernej tabuľky či technikou „drag and drop“ pomocou štyroch bodov na vizuálnom grafe, ktorý je súčasťou grafického rozhrania.
