Ako to vyzerá v BIOSe

Dva sieťové adaptéry, cez dvadsať portov USB, naozaj silné VRM… skrátka základná doska, od ktorej sa toho vyžaduje viac než bežne. X870E Carbon WiFi má bohatú konektivitu aj vďaka dvom čipom, ktorými je tvorený južný mostík čipsetu. Celkovo sa tak jedná o veľmi dobre vybavenú základnú dosku pre platformu AMD AM5, ktorá je drahšia, ale stále za ňu nemusíte zaplatiť devastačnú sumu.

Ako to vyzerá v BIOSe

Určitou grafickou premenou (tak ako pri MAG Z890 Tomahawk WiFi) prešlo aj používateľské rozhranie MPG X870E Carbon WiFi. Ľavému hornému kvadrantu patria prepínacie tlačidlá pre aktiváciu pamäťového profilu (EXPO) či „Game boostu“ CPU. S ním sa v hernej záťaži, v ktorej typicky nedochádza k limitovaniu procesora spotrebou, procesorové jadrá pretaktujú na vyššie frekvencie. Teda, samozrejme, pokiaľ tie je možné uchladiť, čo ale pri procesoroch AMD Ryzen 9000 nebýva zložité ale ani s lacnejšími chladičmi. To ani v prípade použitia top modelu Ryzen 9950X so šestnástimi jadrami.

Potom v rámci EZ Config pribudlo zopár tlačidiel na rýchlu správu napríklad PBO či optimalizácie pre X3D Ryzeny (X3D Gaming Mode). V EZ Mode nechýbajú ani základné prepínače (on/off) pre TPM, upozornenie pred zlyhaním ventilátora či RZ LED Control a podobne. Je tam toho viac. A potom vpravo je základná diagnostika CPU, RAM, úložísk a ventilátorov. Priority bootovania sú v rámci spodnej navigácie. Nezostáva, než konštatovať, že rozloženie je logické a dobre intuitívne. Platí pre BIOS v 1.A17.

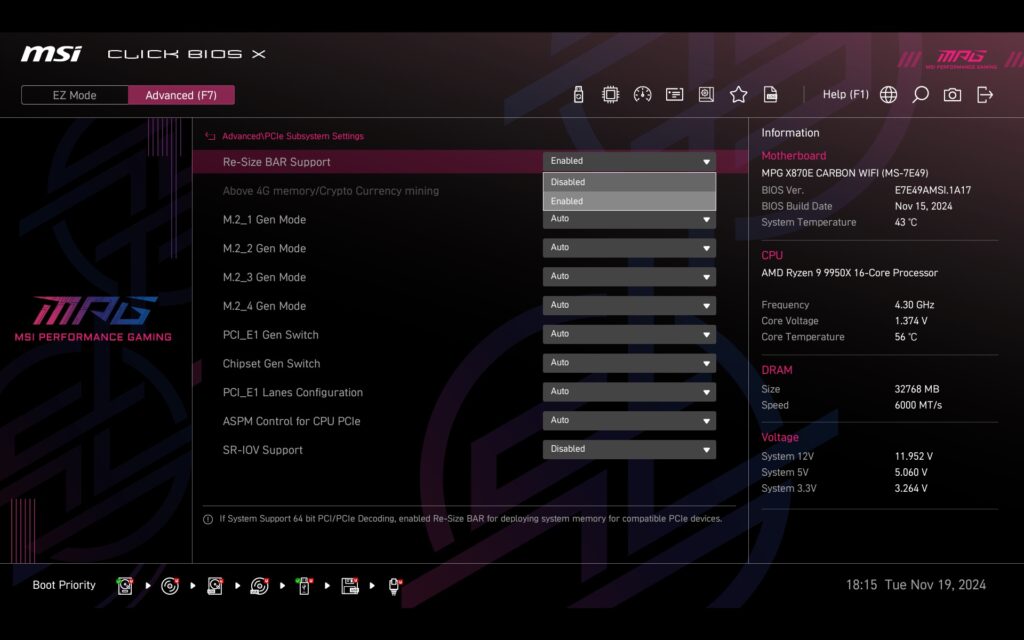

V EZ Mode možno trochu chýba tlačidlo na správu Re-Sizable BAR. Túto technológiu môžete spravovať až cez pokročilý režim (do toho prejdete stlačením klávesu F7) na karte PCIe Subsystem Settings. Relatívne horšia dostupnosť (ak za tú budeme považovať to absenciu v EZ Mode) sa dá asi čiastočne obhájiť tým, že väčšina používateľov ReBAR nevypína. Ten je v továrenských nastaveniach zapnutý. Vypnúť ho má zmysel iba vtedy, ak by aktívny ReBAR herný či skôr aplikačný výkon znižoval. Aj takáto situácia môže eventuálne nastať.

Pokročilý režim otvára cestu aj k podrobným nastaveniam PBO. My v rámci testov meriame tak, ako to vidí výrobca základnej dosky a potom v režime so zníženým TDP na 105 W, s PPT 142 W.

K prispôsobeniu limitov napájania sa dostanete rôznymi spôsobmi. Jednou z nich je manuálne prispôsobenie vpísaním presných hodnôt PPT (a prúdových limitov) na karte Precision Boost Overdrive. Potom je na karte Overclocking aj podkarta Advanced CPU Configuration s prednastavenými profilmi TDP v rôznych úrovniach (45, 65, 95, 105, 120 a 170 W) alebo tretia možnosť – AMD CBS. Tu už hodnotu nezadávate v mW (ako v nastaveniach PBO), ale vo wattoch, teda trojmiestne. Pre 105-wattové TDP je to 142 W (PPT).

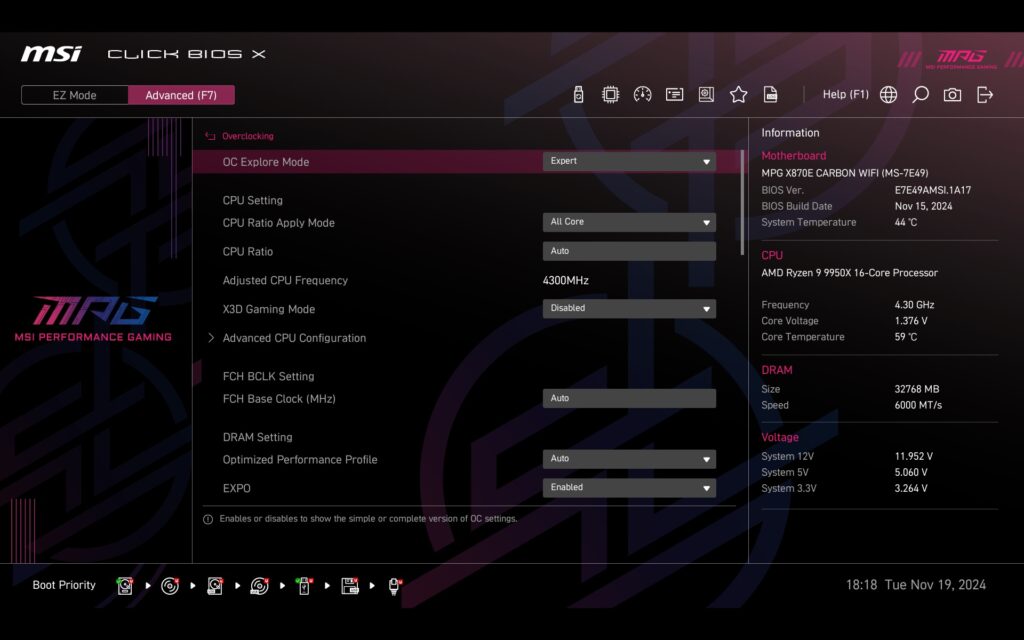

Pokročilé nastavenia pretaktovania umožňujú, samozrejme, aj úpravu frekvencií zmenou násobiča. Ten majú procesory AMD Ryzen 9000 odomknutý a základná doska MSI MPG X870E Carbon WiFi hýbanie s ním umožňuje.

Ryzeny 9000 tak ako aj Ryzeny 7000, ktoré sa dajú do tejto základnej dosky osadiť, okrem iného podporujú 512-bitové vektorové inštrukcie (ich vplyv v Handbrake môžete vidieť v tomto teste) , ktoré môžete eventuálne vypnúť. Môže to byť napríklad pre zníženie spotreby v kritických situáciách alebo aj z iných dôvodov.

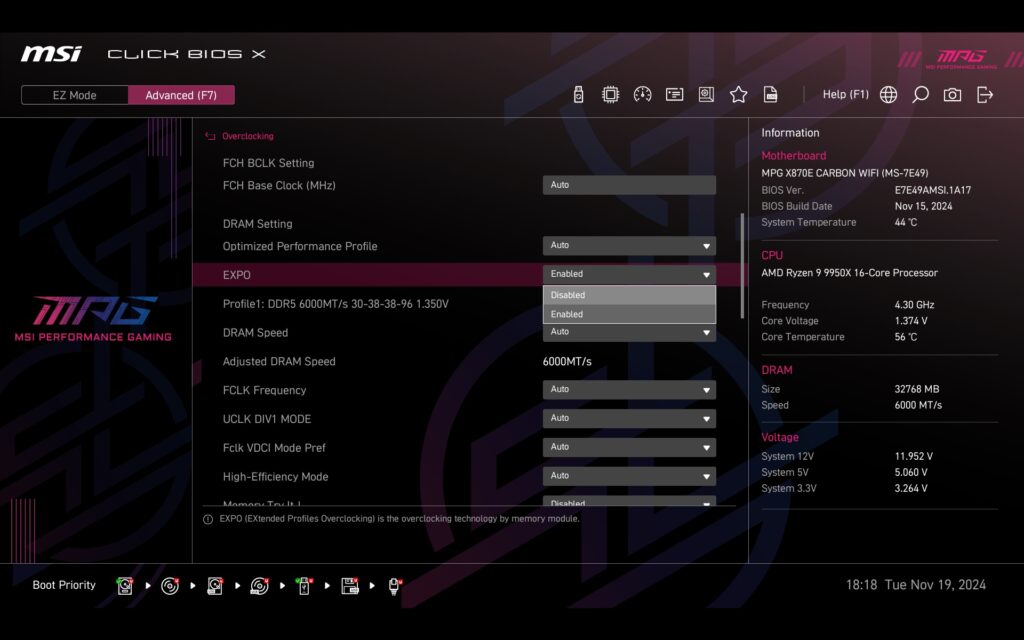

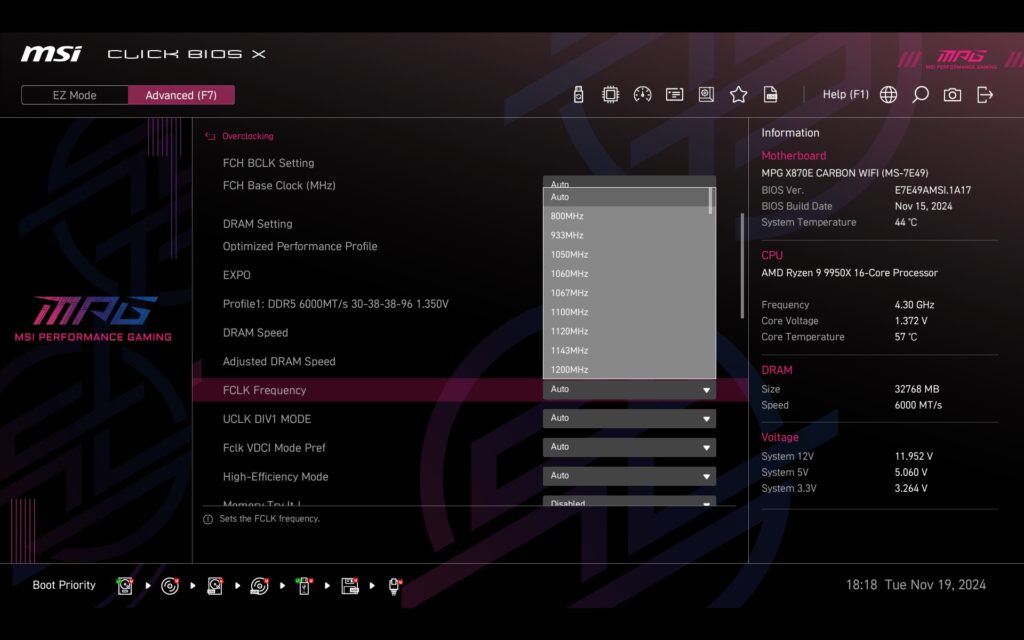

Ak ste pamäťový profil (AMD EXPO) neaktivovali už v EZ Mode, tak povoliť sa dá aj v pokročilom režime. A vedľa toho je prispôsobiteľná takisto priepustnosť Infinity Fabric či Uncore. Jeho predvolené nastavenie (minimálne teda s procesorom AMD Ryzen 9950X) je 3000 MHz.

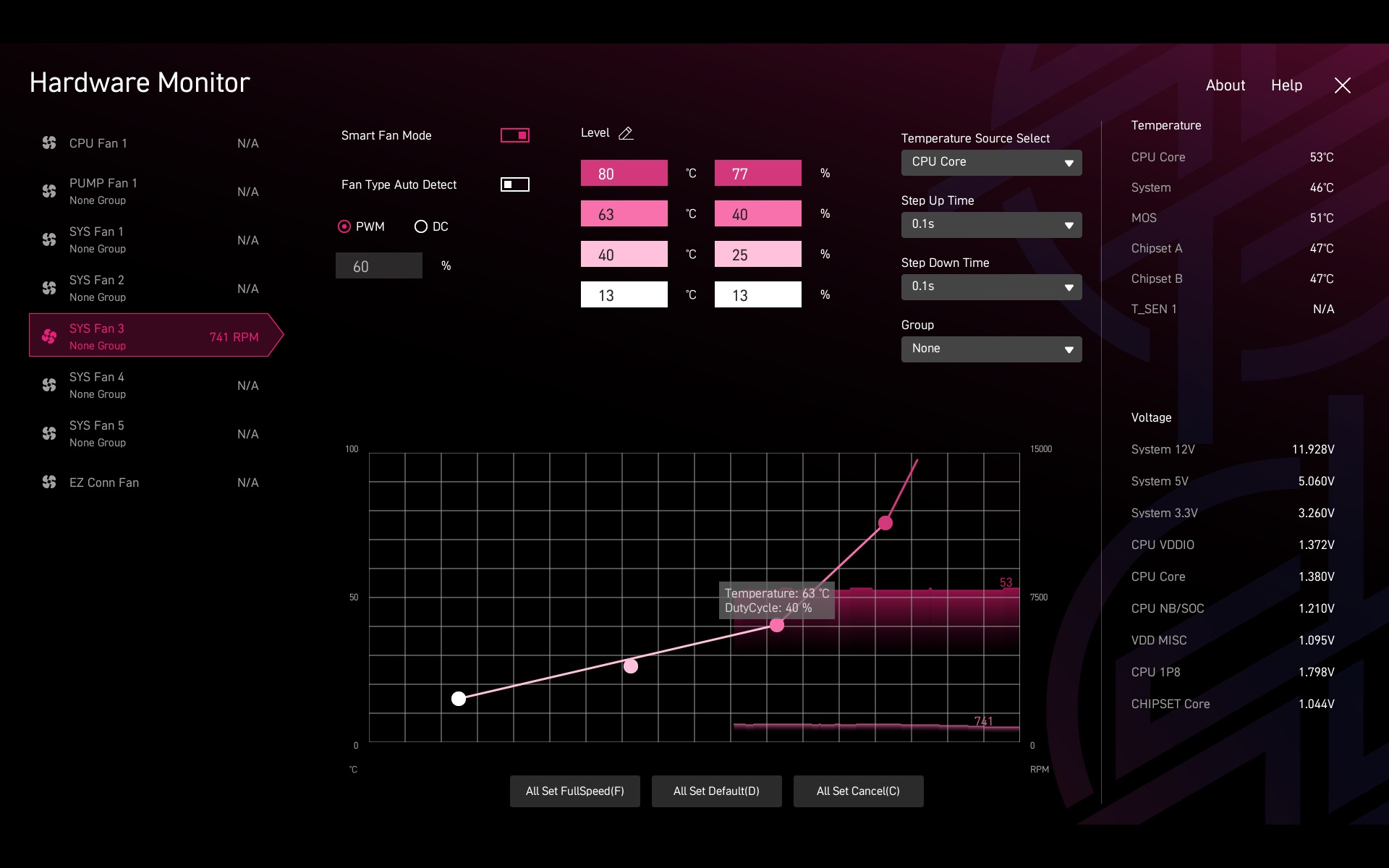

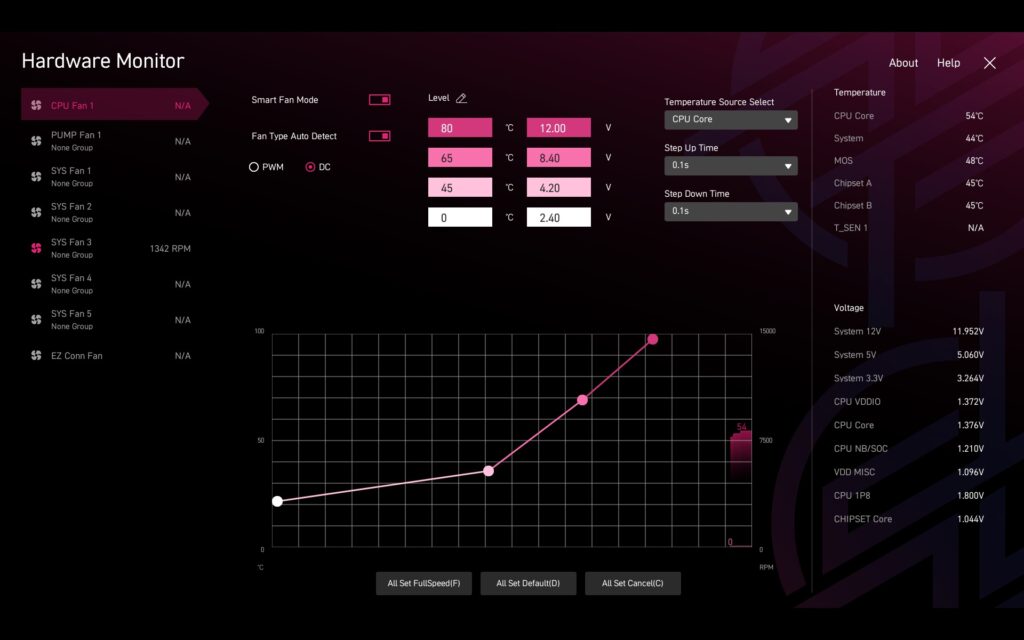

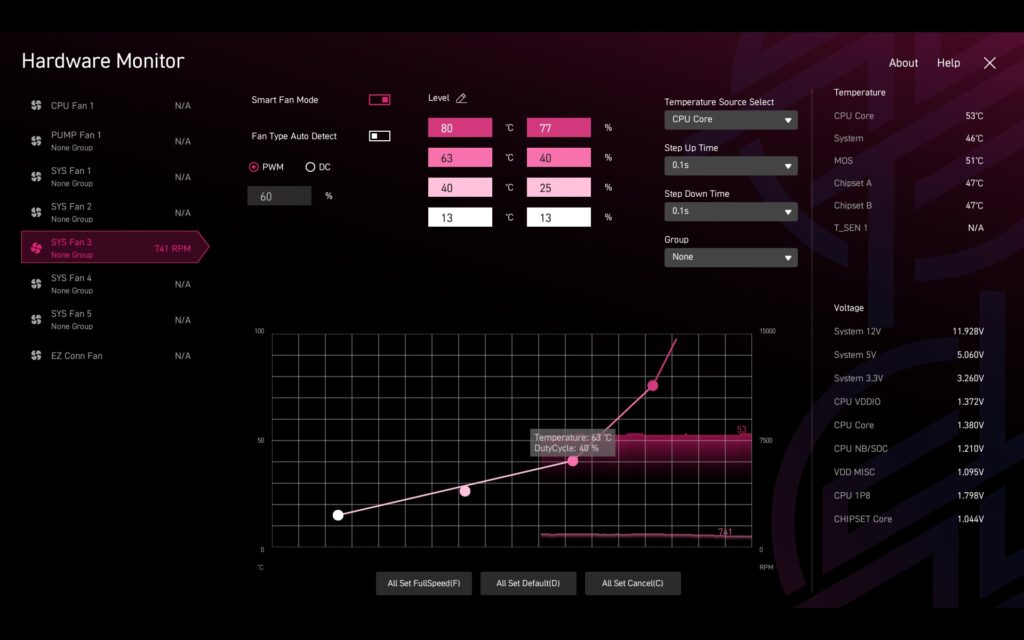

Do fialovo-čiernych farieb sa odel aj Hardware Monitor na správu ventilátorov. Po novom je možné vytváranie vývojových kriviek aj zapísaním presných hodnôt (stupňov Celzia a napätí DC či intenzity PWM) do tabuľky podobne, ako to už má dlho Gigabyte. To je pohodlnejšie ako technika ťahaním bodov (drag and drop) priamo na dvojrozmernom grafe.

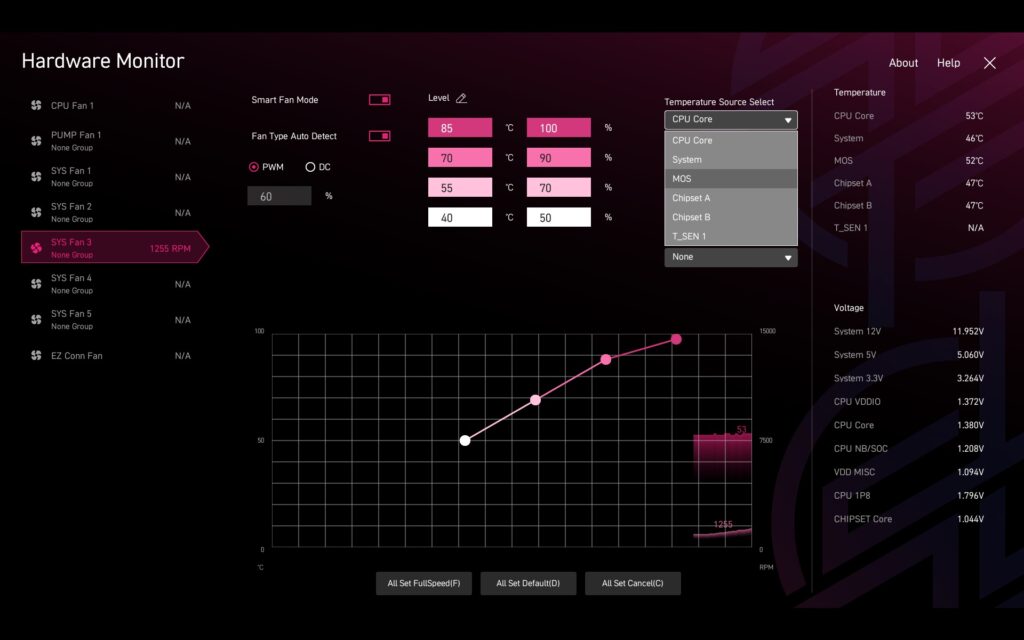

Ešte predtým, ako začnete vývojovú krivku vytvárať, stoja za pozornosť nastavenia toho, podľa akého teplotného zdroja sa budú rýchlosti ventilátora odvíjať. Predvolený snímač CPU Core (odvíjajúci sa zrejme od najteplejšieho jadra?) je možné preladiť napríklad na „MOS“, teda na nejaký strategický bod pravdepodobne na Vcore napájacej kaskády. Alebo môžete reguláciu ponechať podľa snímača CPU Core, ako potrebujete…




  •
  •
  •
