Před pár týdny jsem testoval Asus Prime GeForce RTX 5070 v klasické černé barvě. Zaujme především kombinací výborných provozních vlastností a příznivé ceny. U testovaného kusu se ale nepovedl jeden z ventilátorů a karta byla trochu hlučnější, než by mohla být. Proto jsem se chopil příležitosti a test zopakoval s kartou v bílém provedení. Pozitivní je, že problém s ventilátorem už se neopakoval. S celkovou hlučností na tom ale nakonec není o mnoho lépe.

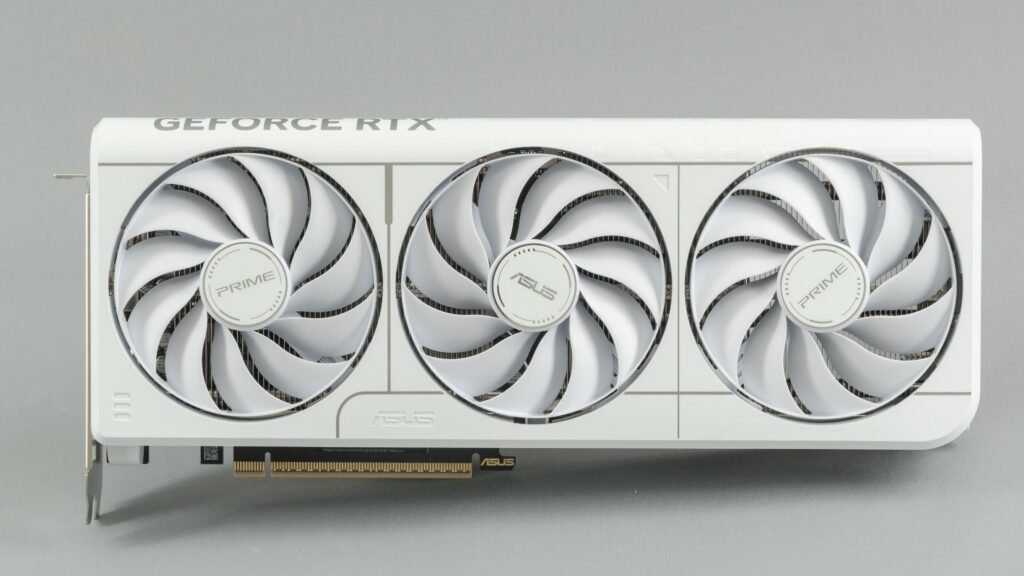

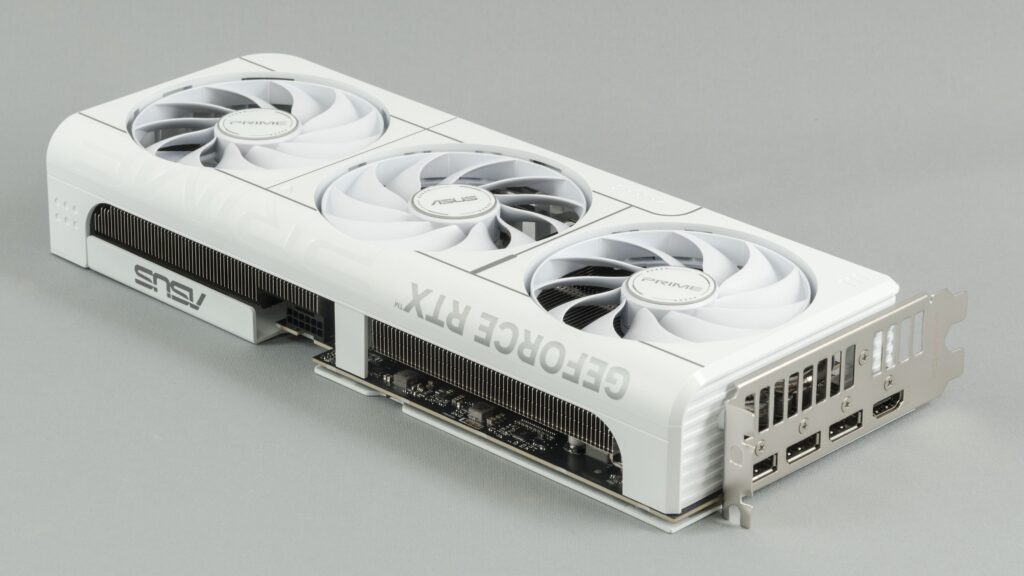

Konstrukce samotného krytu chladiče patří v nabídce Asusu k těm jednodušším. Jde o výlisek z bílého plastu, v němž jsou upevněné tři tři ventilátory. Na povrchu Asus kombinuje matné a lesklé prvky a stříbrný potisk. Pod krytem je pasiv s příčným žebrováním.

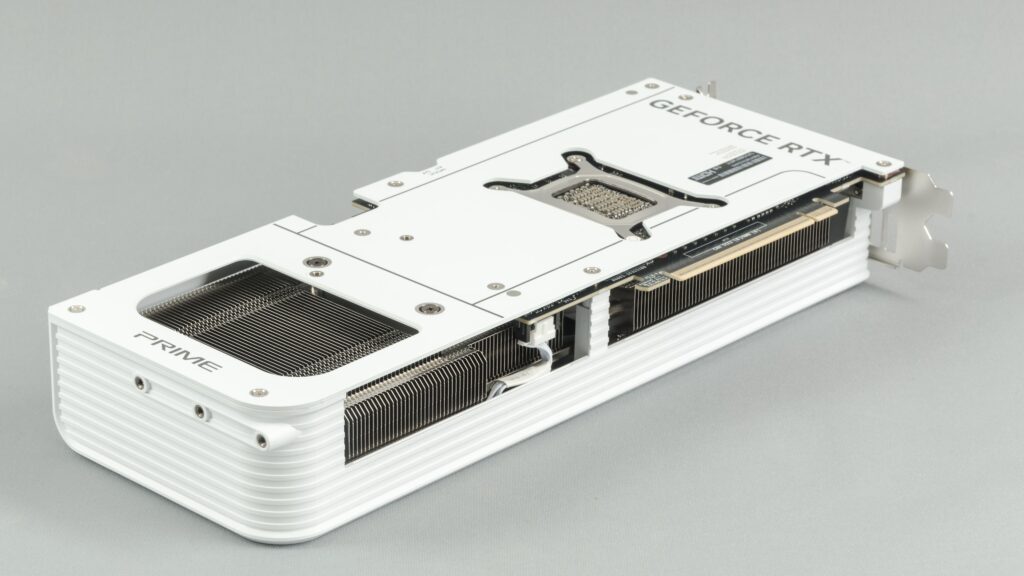

Zadní část plošného spoje kryje kovový backplate. V jeho zadní části je otvor, skrz který může část ohřátého vzduchu proudit nad kartu.

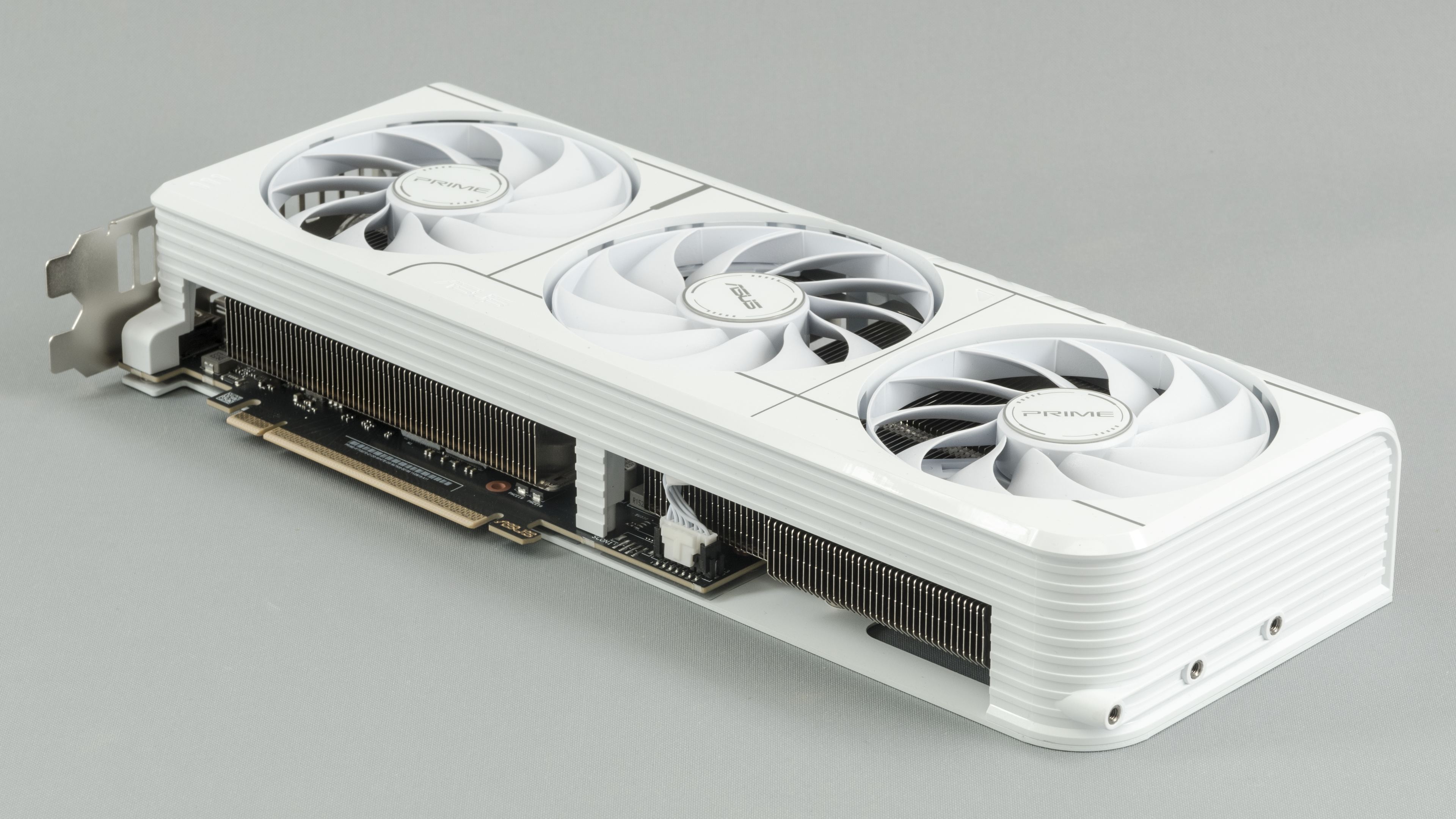

Shora je dobře vidět, že je prostřední ventilátor protiběžný, má opačný směr otáčení. V místě, kde se lopatky sousedních rotorů setkávají, díky tomu tlačí vzduch stejným směrem, nemusejí se přetlačovat. Snižuje to turbulence, otáčky ventilátorů díky tomu méně kolísají a zvukový projev chladiče je pak vyrovnanější. Volně průchozí žebrování je jen pod částí zadního ventilátoru.

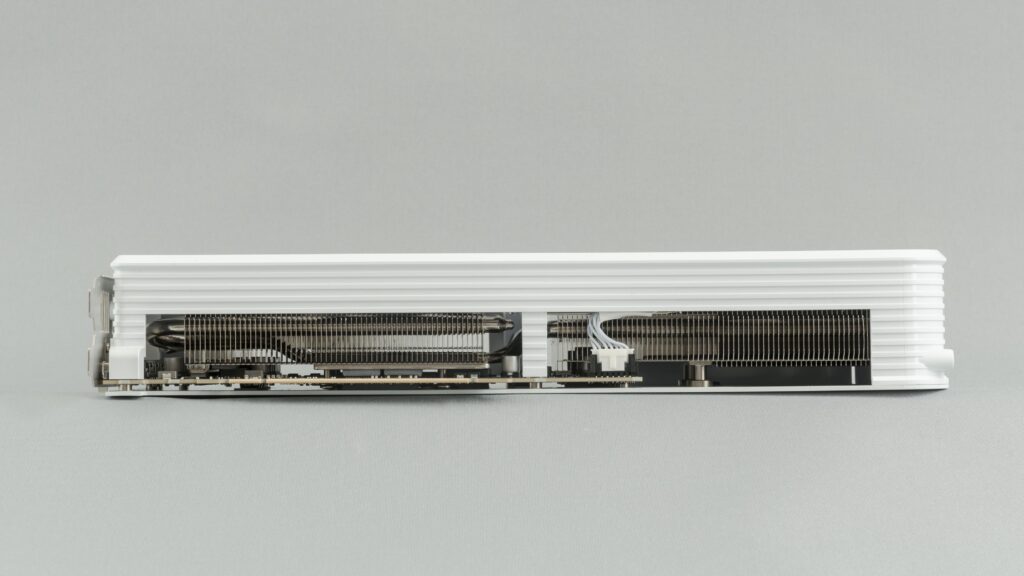

Zboku je vidět, že pasiv s příčným žebrováním vyplňuje většinu prostoru pod krytem.
Rotory ventilátorů mají průměr 9 cm a výšku kolem 11 mm a štíhlé lopatky. Počítejte tedy s tím, že poběží na vyšších otáčkách než u karet s většími ventilátory a ještě to nutně neznamená vysokou hlučnost.
Na detailu je vidět chlazení MOSFETů na napájecí kaskádě. Teplovodivé podložky pro odvod tepla do backplate jsou vidět i pod plošným spojem.
Kryt chladiče lze demontovat i bez sundání pasivu z grafického čipu. U karty v bílém provedení už jsem jej znovu nesundával, vezměte zavděk obrázky z černé varianty. Ocenit musím i kovové vložky pro šroubky, u levnějších modelů bývá vidět i šrouby přímo v plastu.

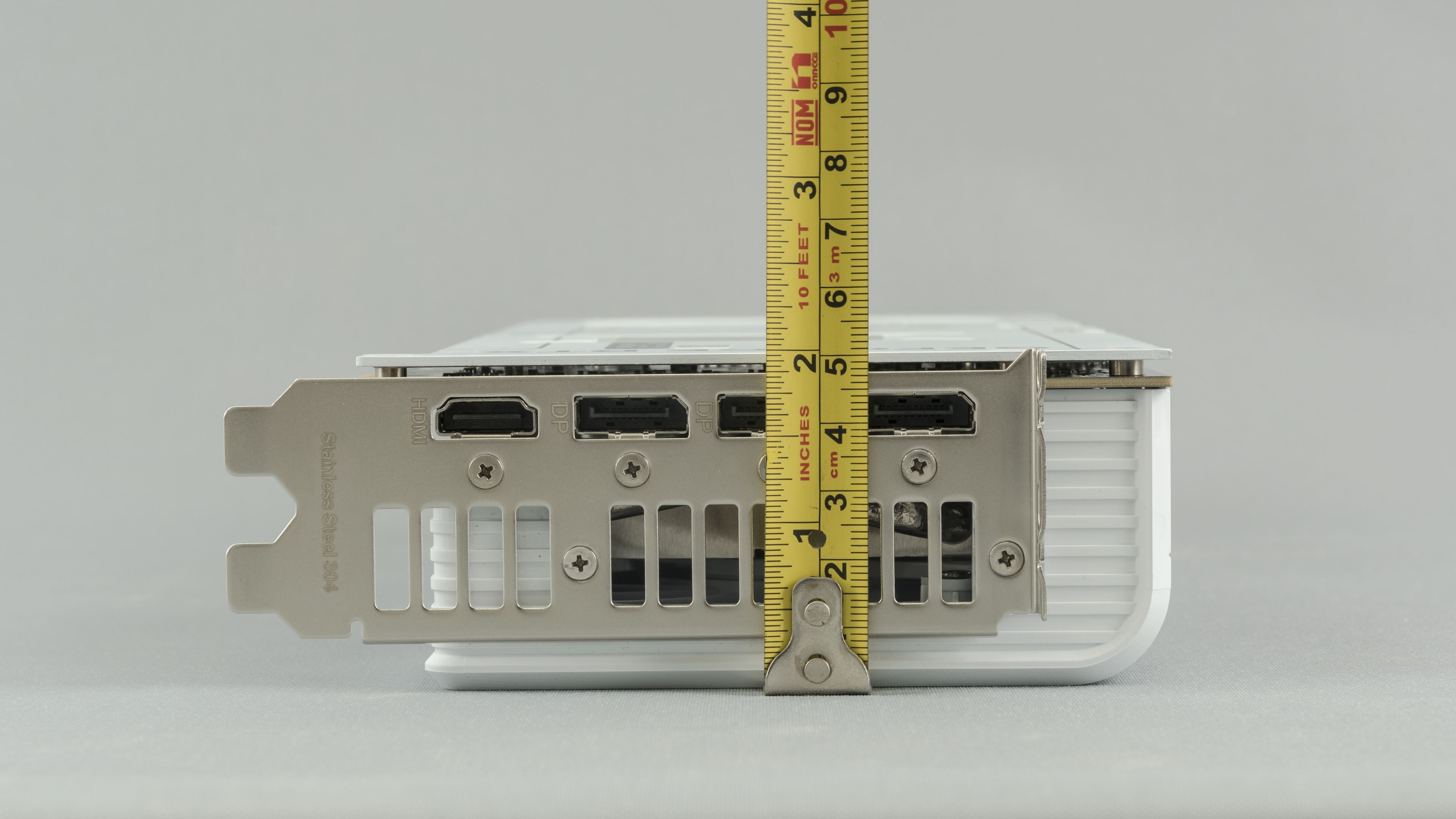

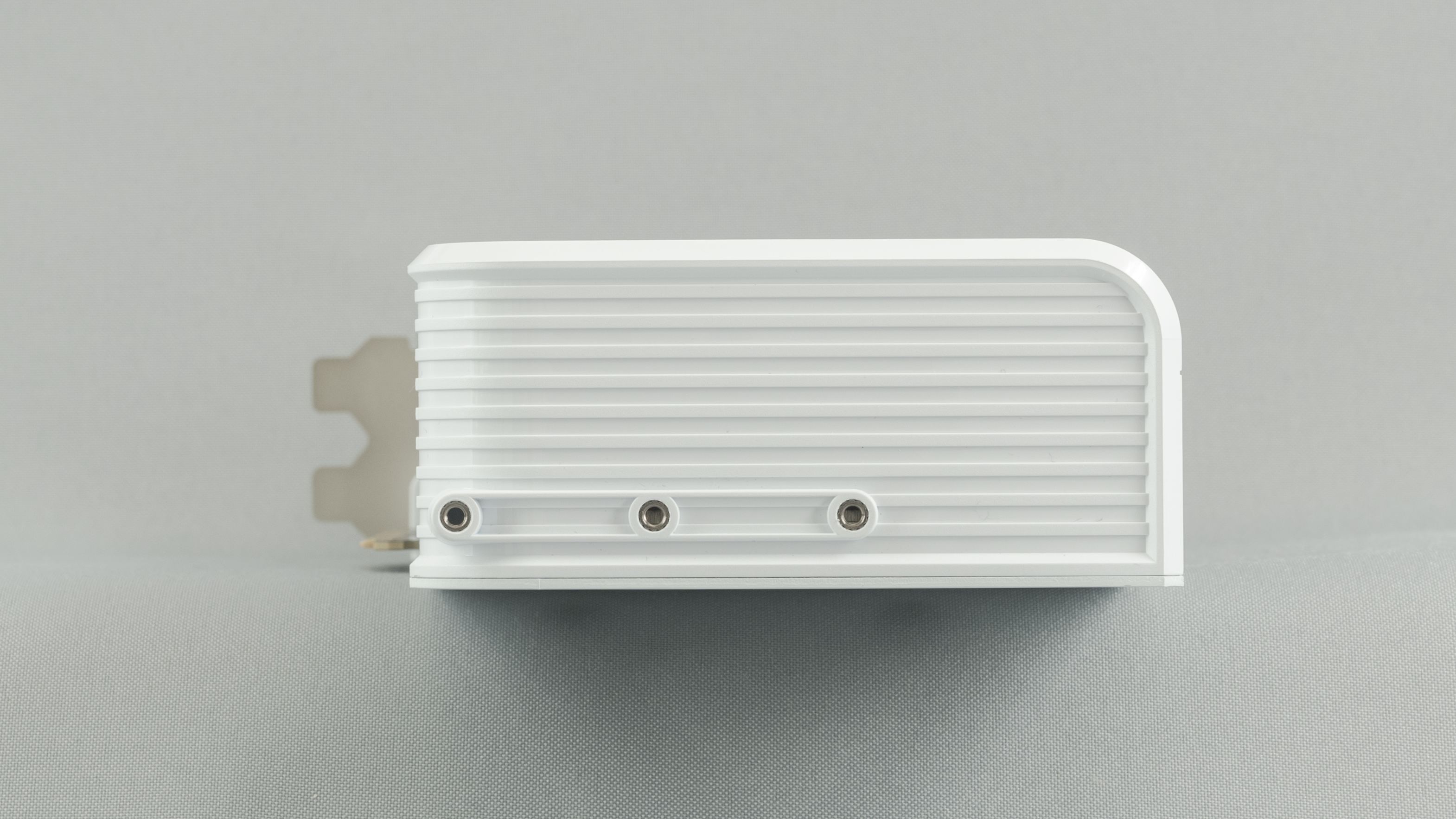

Délka karty je 30,5 cm. Oproti záslepce je karta asi o 2,5 cm širší, počítejte ale ještě s prostorem pro napájecí kabel. Konektor je při okraji karty. Na výšku má zhruba 5 cm a obsadí necelé tři sloty.

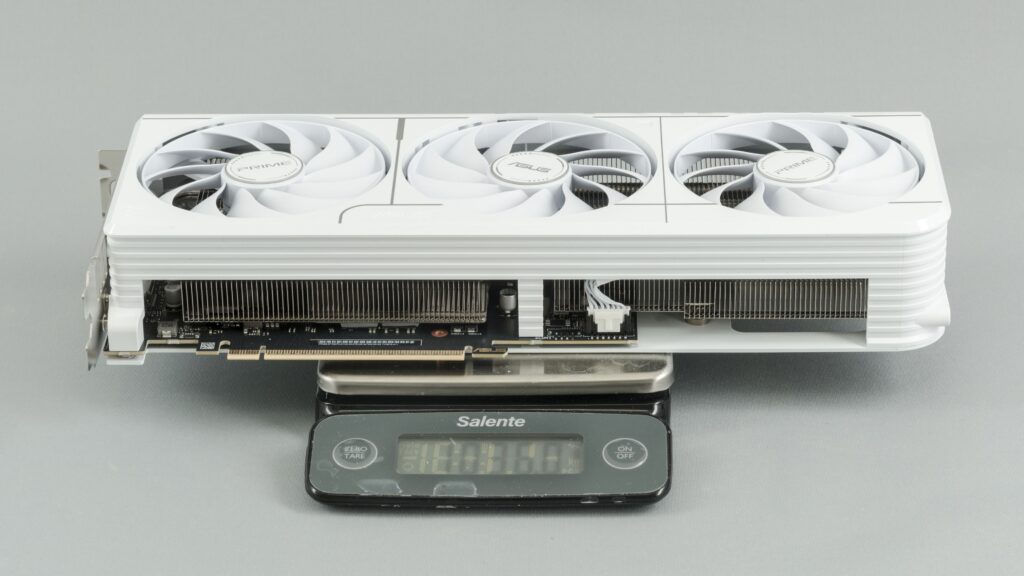

Černá varianta vážila 1015 g, u té bílé váha z nějakého důvodu ukázala 1036 g. Pro jistotu jsem znovu převážil černou, ale to jen potvrdilo rozdíl 21 g. Backplate bílé karty vypadal silnější, ale letmé přeměření neukázalo ani desetinu milimetru navíc.

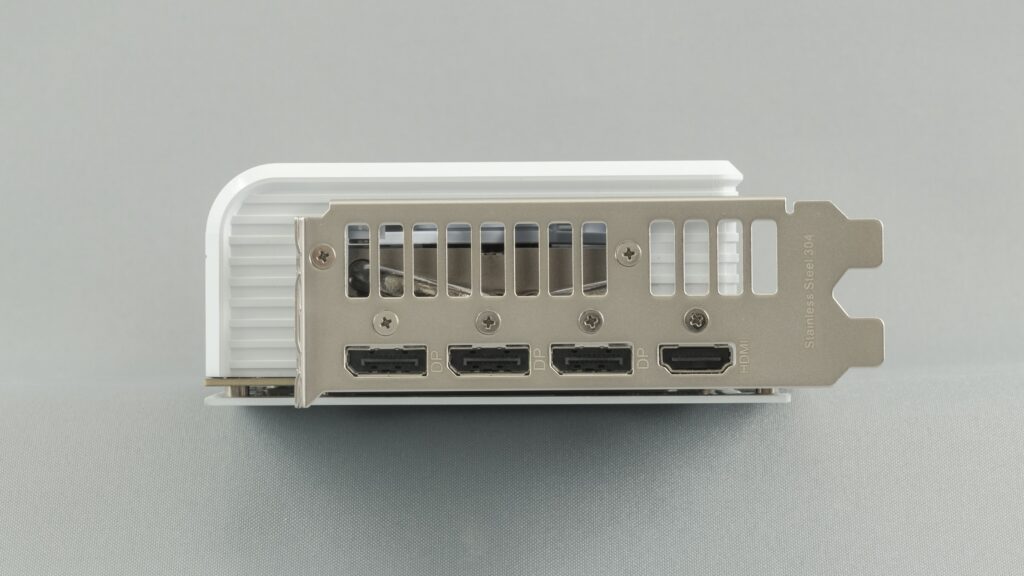

U GeForce bývají standardní výbavou tři konektory DisplayPort 2.1b s UHBR20 a jedno HDMI 2.1b. Prime se drží standardní výbavy na rozdíl od TUFů, které mívají konektor navíc.

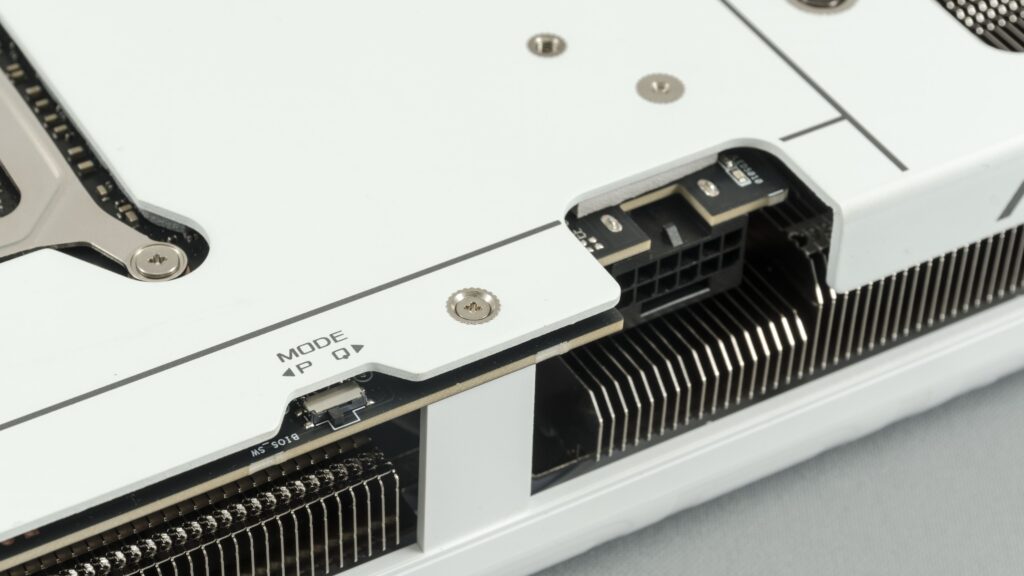

Přepínač režimů BIOSu je nalevo od konektoru přídavného napájení.

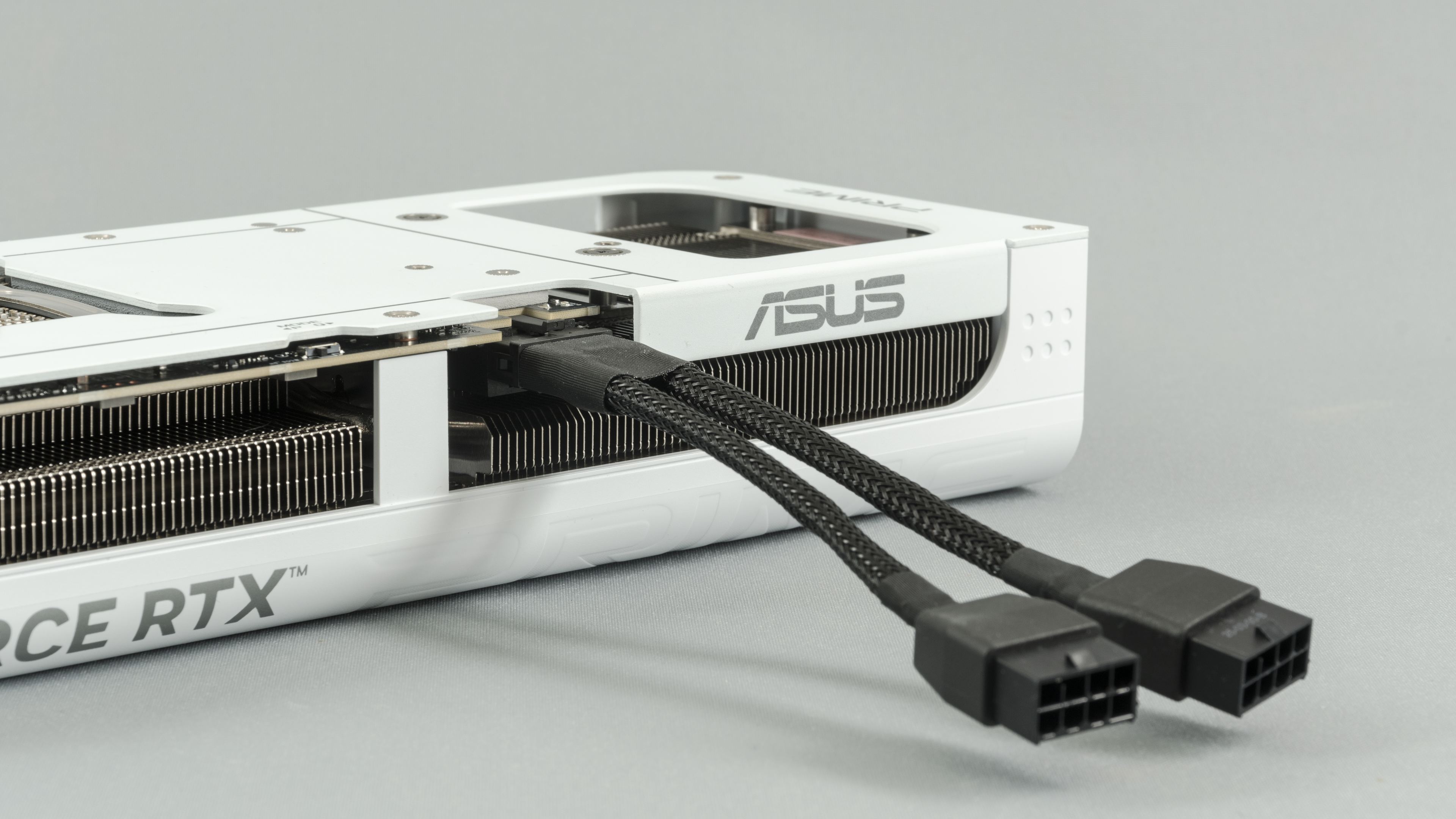

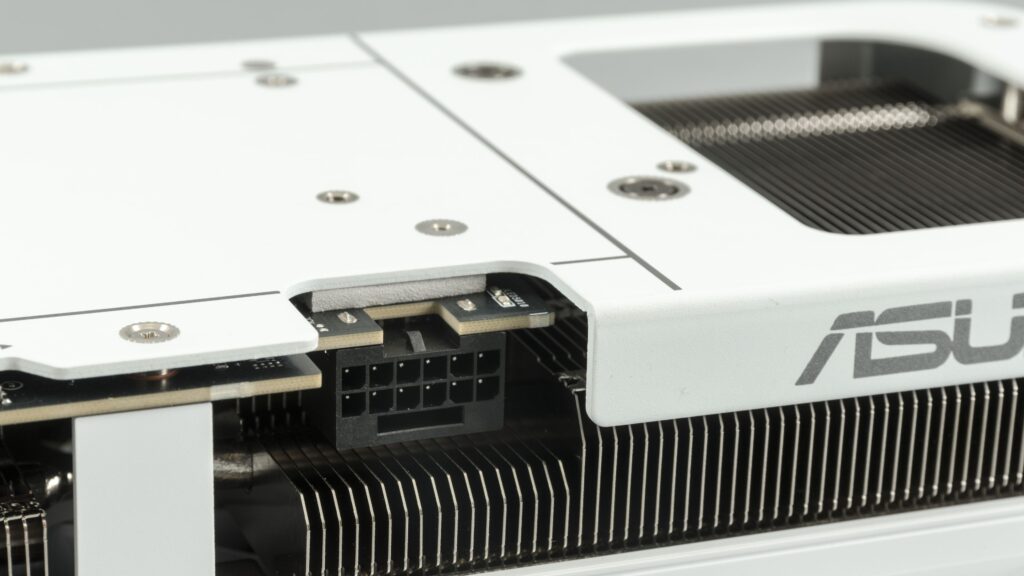

Pro přídavné napájení slouží jeden konektor 12V-2×6 orientovaný zámkem nahoru. Všimnout si můžete teplovodivé podložky nad konektorem. Napravo od konektoru je ještě červená diagnostická LED, která signalizuje případné problémy s napájením. Lehce matoucí je, že se rozsvítí po „vypnutí“ počítače (v režimu Standby), ale na to už jste možná u karet Asusu zvyklí.
Ke konstrukci karty už je to vše, pojďme na testovací sestavu a výsledky testů.
⠀
