... extrémní základní desku
Procesory AMD Ryzen 3000 způsobily značný posun v segmentu běžných PC. AMD však nepolevuje ani v segmentu HEDT. Naopak, ještě víc tlačí Intel ke zdi. Nová generace procesorů Threadripper opět překonává hranice a možnosti HEDT. To, co dříve bývalo doménou extrémně drahých serverových procesorů, lze nyní pořídit za zlomek ceny. Threadripper 3970X nabízí extrémně vysoký výkon. Ale jak vysoký? To vám zodpoví následující text.
MSI Creator TRX40
Extrémní procesor vyžaduje i extrémní základní desku. Jak jsem zmínil v předchozím textu, tak nové procesory z rodiny Threadripper vyžadují i nový čipset TRX40. To bohužel znamená nové a ne zrovna levné základní desky. Výrobce MSI nám pro potřeby recenze zapůjčil také základní desku Creator TRX40, na kterou se tedy blíže podíváme.

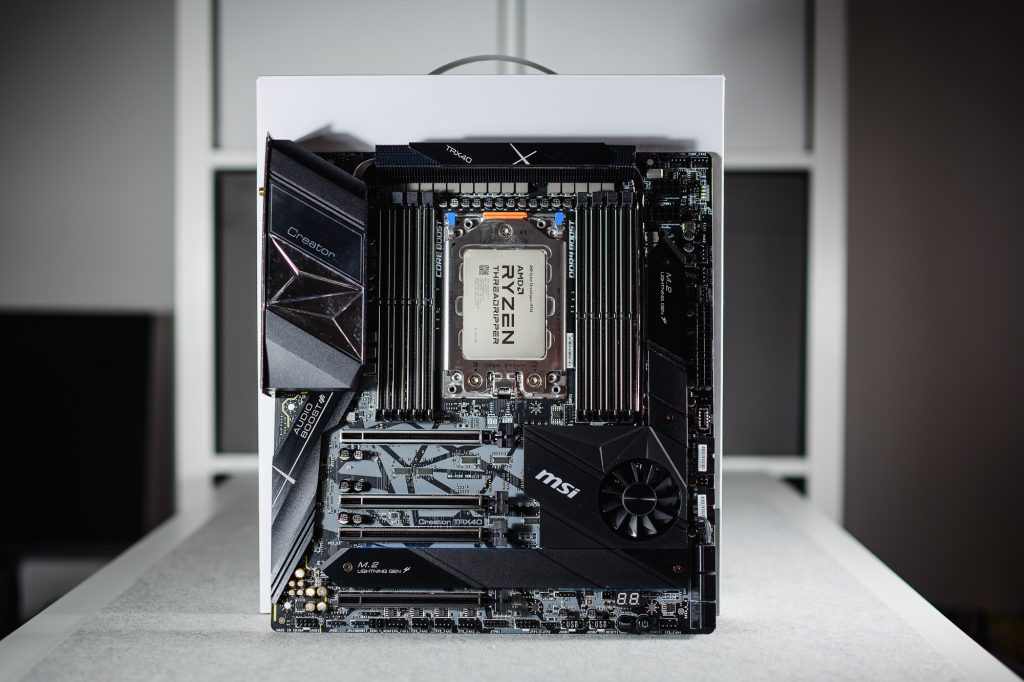

MSI Creator TRX40 spadá do kategorie E-ATX. Je totiž o necelé čtyři centimetry širší než je standard ATX. Rozměry této základní desky jsou 305 × 277 mm, na což je potřeba vzít ohled při výběru počítačové skříně. Vizuální zpracování je povedené, až na část RGB v I/O krytu je zde vše řešeno decentně a v tmavých barvách. Trochu netradičně jsou oba konektory EPS umístěny na pravé straně základní desky. Má to však svůj smysl, na horní okraj desky se tak vešla robustní napájecí kaskáda s kvalitně zpracovaným chladičem. A dva konektory EPS zde skutečně mají své místo. Výrobce doporučuje konfiguraci napájecích kabelů minimálně 8-pin + 4-pin a optimum je právě 8 pin + 8 pin. Threadrippery jsou dost hladové po napájení a tak je lepší, pokud se tato zátěž rozdělí mezi dva kabely a dva konektory.
Základní parametry
| Parametre | MSI Creator TRX40 | |
| Patice | Patice | AMD sTRX4 (3. generace AMD Ryzen Threadripper) |
| Čipová sada | Čipová sada | AMD TRX40 |
| Formát | E-ATX (305 × 277 mm) | |
| Napájecí kaskáda procesoru | Napájecí kaskáda procesoru | 16 + 3 fáze |
| Maximální frekvence RAM | Maximální frekvence RAM | 3200 MHz, 4666 MHz OC |
| Sloty PCIe ×16 + PCIe ×1 | Sloty PCIe ×16 + PCIe ×1 | 4× PCIe 4.0 (×16 | ×8 | ×16 | ×8) |
| Diskové konektory | Diskové konektory | 6× SATA 6Gbps, 2× Lighting Gen4 M.2 (42/60/80 mm), |
| 4-pinové konektory PWM | 4-pinové konektory PWM | 6× SATA 6Gbps, 2× Lighting Gen4 M.2 (42/60/80 mm), |
| Interní porty USB | Interní porty USB | 1× USB 3.2 Gen 2 (typ C), 2× USB 3.2 Gen1, 2 × USB 2.0 |
| RGB konektory | RGB konektory | 1× 12 V RGB LED, 2× 5 V D-RGB, 1× 5V Corsair LED |
| Displej POST | Dvojciferný Debug LED + EZ Debug LED | |
| Síťová konektivita | Síťová konektivita | 1× Intel I211AT 1 Gbit LAN, 1× Aquantia AQC107 10 Gbit |

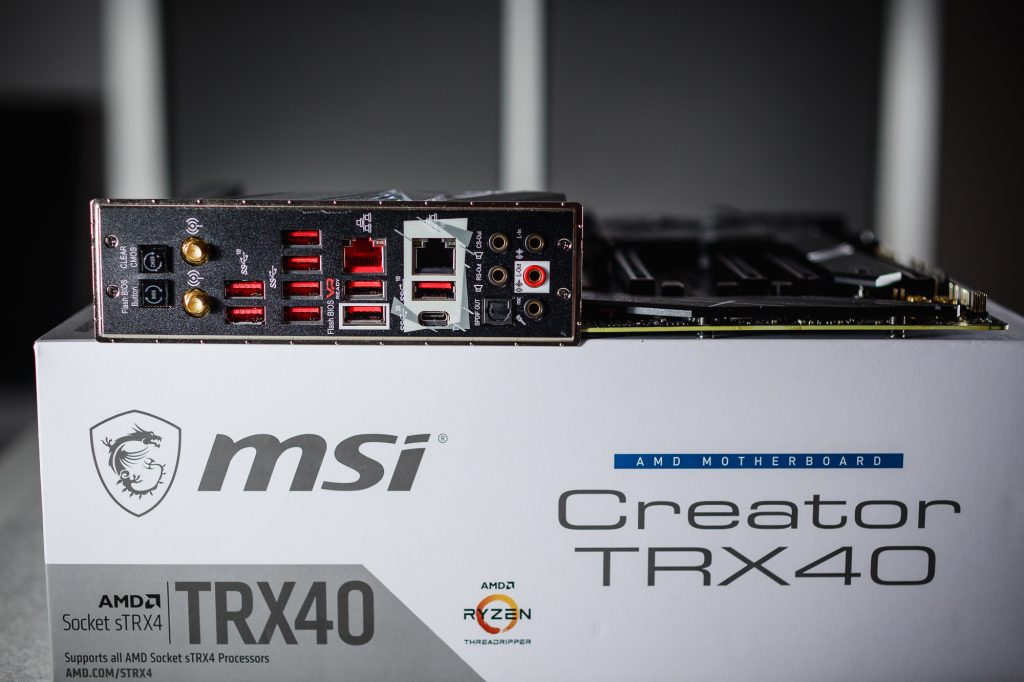

| Externí porty USB | Externí porty USB | 5× USB 3.2 Gen2 typ A, 4× USB 3.2 Gen1 typ A, |
| Speciální konektory | Speciální konektory | 3× 2-pin termistorové čidlo |
| Zvukový čip | Realtek ALC1220 Codec (7.1) + Realtek ALC4050H Codec | |
| Další externí konektory a tlačítka | Další externí konektory a tlačítka | Optical S/PDIF, Clear CMOS, BIOS Flashback+ |
| Orientační cena | 18 780 Kč/750 eur |
Co najdete v balení

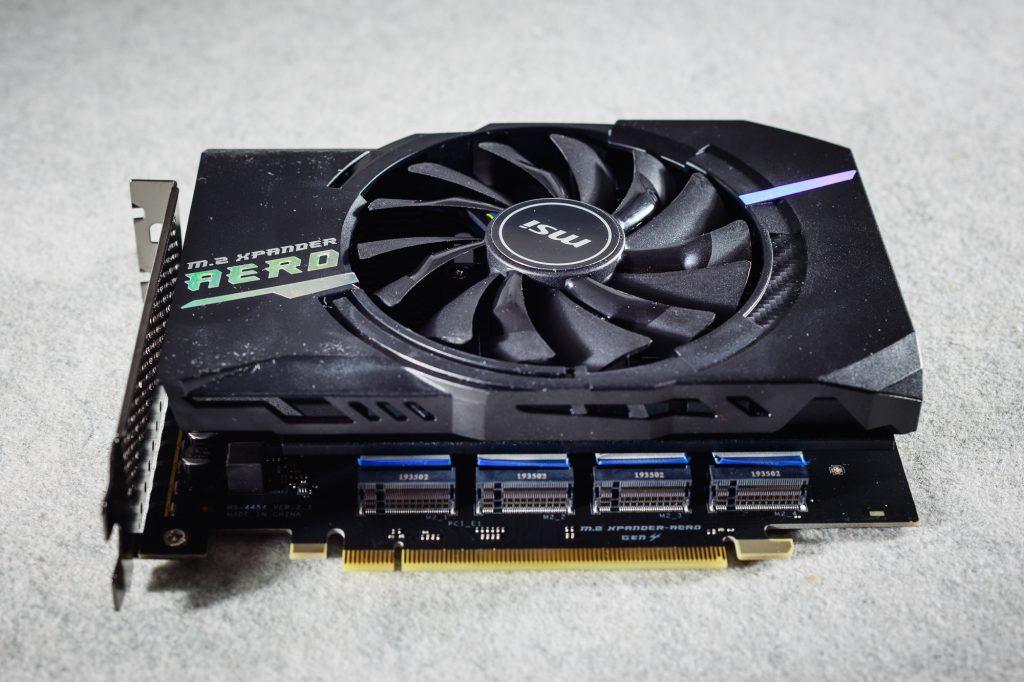

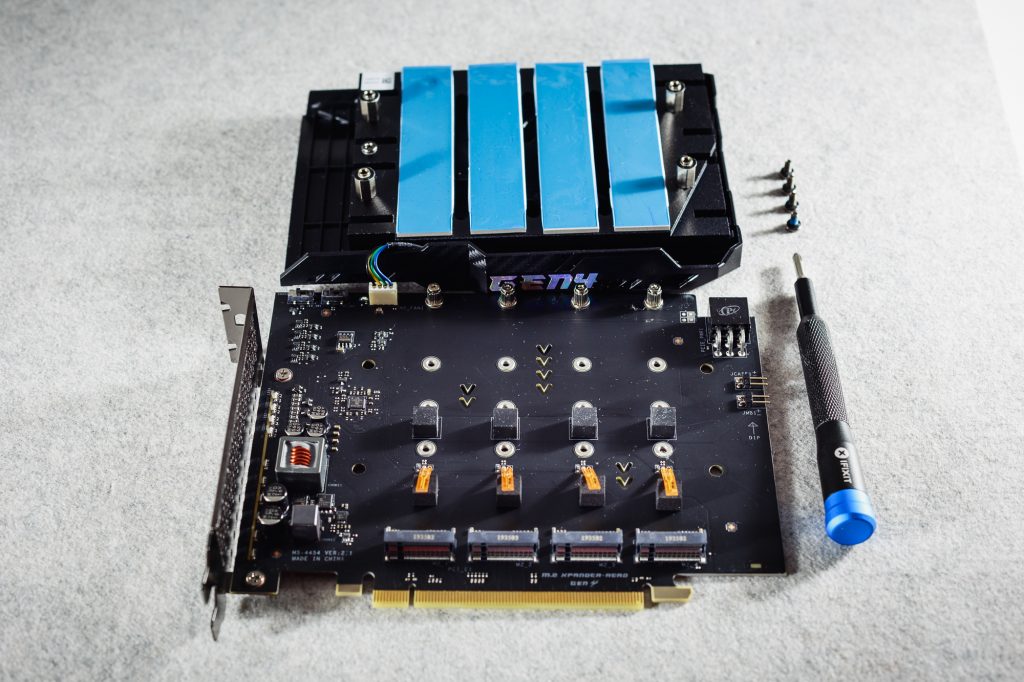

Cena této základní desky je značně vysoká, takže je celkem logické očekávat adekvátní výbavu v balení. Jedním z příjemných bonusů je rozšiřující karta M.2 Xpander Aero pro čtyři M.2 NVMe SSD. Tato karta zabírá dva standardní sloty PCIe, je vybavena aktivním chlazením a čtveřicí teplotních čidel pro každé SSD. Tato čidla jsou umístěna v oblasti, kde se typicky nachází řadič pro SSD. MSI doporučuje tuto kartu zapojit do třetího slotu PCI Express na základní desce. Tento slot poskytuje plné pásmo 16 linek PCI Express 4.0 , tedy 4 linky pro každý M.2 NVMe SSD. Na tuto základní desku máte tedy možnost zapojit až sedm extrémně rychlých M.2 NVMe SSD s rozhraním PCI Express 4.0 ×4 a využít je všechny naplno.
Malým zklamáním je počet portů SATA pro pevné disky. Je jich zde pouze šest, což je na základní desku tohoto kalibru trochu málo. V balení dále najdeme kabely pro RGB, adresovatelné RGB a Corsair Link. Zcela upřímně však nechápu přítomnost jakéhokoliv podsvícení RGB na desce pro pracovní stanice. Tohle přeci není žádná herní deska a RGB zde působí nemístně. Daleko více bych ocenil další dva až čtyři porty SATA, případně port U.2. Jsem nicméně rád, že v balení už nenajdete DVD s ovladači. Místo něj je tu malý USB disk s ovladači. Nechybí samozřejmě ani anténa Wi-Fi, uživatelská příručka a další tištěné materiály.
- Contents
- Na extrémní procesor...
- ... extrémní základní desku
- Analýza MSI TRX40 Creator
- Metodika testování
- Testy renderingu
- (De)šifrování a paměťové testy
- PCMark a 3DMark
- (Ne)taktování, zahřívání a spotřeba
- Závěrečný verdikt
