Metodika měření

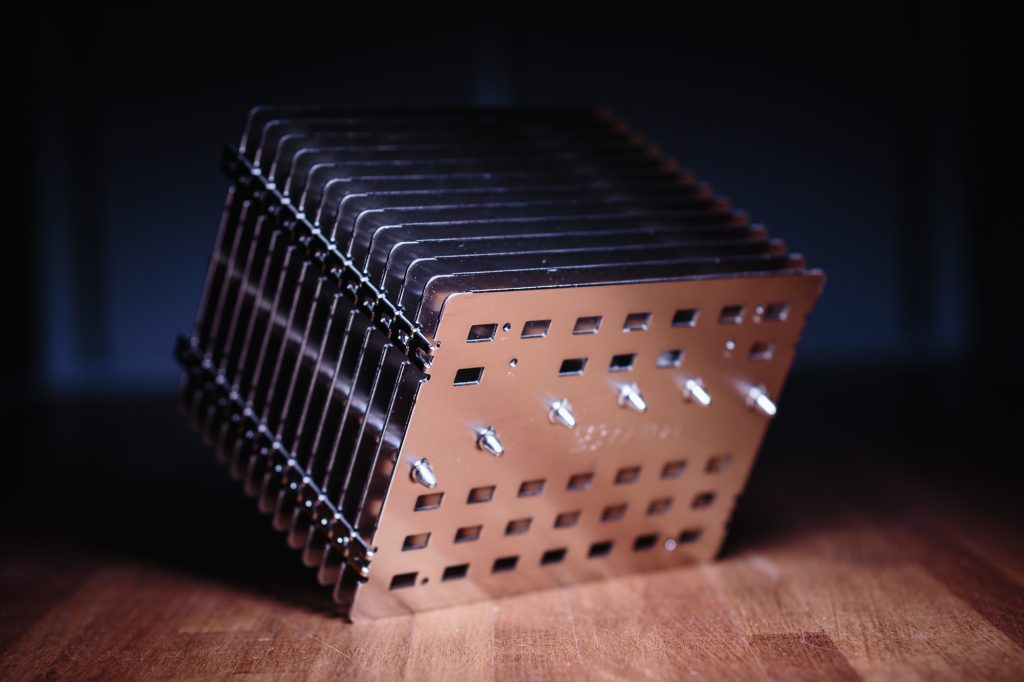

Od představení prototypu uteklo opravdu hodně času, ale tento týden byl konečně představen první pasivní chladič od společnosti Noctua s označením NH-P1. Jeho konstrukce je velmi odlišná od konvenčních chladičů a prioritou je především maximalizace radiace tepla do okolí. A pro zvýšení jeho účinnosti byl také představen nový ventilátor A12x25 LS-PWM s velmi tichým chodem, který je ideálním doplňkem pro semi-pasivní chlazení.
Metodika testování
Tento text si neklade za cíl hloubkovou analýzu, to bude předmětem dalšího článku, který vyjde později. Pro pasivní a semi-pasivní chladiče navíc nelze použít naší obvyklou metodiku. Z těchto důvodu jsem tedy musel upravit parametry zátěžových testů. Jako generátor tepla jsem ale stále využil procesor Intel Core i7-5820K v základní desce ASRock X99 Taichi.
Celou sestavu jsem ponechal na rámu Streacom BC1 bez ventilátorů, které by poskytovaly airflow. Zátěžové testy proběhly klasicky pomocí aplikace Aida64 Extreme s trváním 45–60 minut. Z pochopitelných důvodů jsem chladič testoval pouze na základních taktech procesoru bez jakéhokoliv přetaktování. Zároveň jsem ale rozšířil spektrum testů o více úrovní otáček. Chladič Noctua NH-P1 jsem tedy testoval nejprve v pasivním režimu a poté následovaly dvě série s přidaným ventilátorem NF-A12x25 LS-PWM na čtyřech úrovních otáček (300, 600, 900 a 1200).
V první sérii byl ventilátor umístěn na horní straně chladiče a tok vzduchu směřoval nahoru. V druhé sérii jsem poté umístil ventilátor na boční stranu chladiče tak, aby mohl vzduch proudit od PCI Express slotu skrze svazek žeber směrem k hornímu okraji základní desky. Odběr procesoru byl u těchto testů 85–90 wattů, tedy podobná hodnota jako současné procesory střední třídy.
Po skončení testu byla zaznamenána vždy nejvyšší dosažená teplota. Veškeré údaje ohledně teplot a energetickém odběru procesoru jsem získal z aplikace HWiNFO64. Naměřené hodnoty byly poté korigovány proti teplotě v místnosti, jako výsledná hodnota Delta T. Hlučnost byla měřena pomocí kalibrovaného přístroje Voltcraft SL-100 ve vzdálenosti 50 cm od chladiče.
Delta T v grafe je čo? mal by to byť rozdiel medzi teplotou procesora a teplotou okolia, ale nebude to len teplota procesora, čo?
Prečo je vlastne pasívny chladič testovaný s ventilátorom? Dočkáme sa aj testu bez neho?
V grafe je zachytený rozdiel oproti teplote okolia, čiže teplota na procesore je + 26 °C.
Áno, budú aj pasívne testy so systémovým chladením aj bez neho. Toto sú len tie „prvé dojmy a minirecenzia“, ako praví titulok článku. Podrobnejšie testy vyjdú neskôr. Chladič holt dorazil k Pavlovi skôr než veterný tunel na rôzne simulácie odomňa. chceli a sme takto bezprostredne po vydaní zdokumentovať aspoň nejaké tie prvé postrehy a detaily.
Je tam i hodnota 0 RPM, tedy plně pasivní chod chladiče. Delta T je skutečně rozdíl mezi teplotou okolí a procesorem (abych eliminoval případné výkyvy teploty v místnosti, kde se provádí testování). V kapitole „Metodika“ je vše detailně popsáno.
Plánuju pak samozřejmě i rozsáhlejší testy v modelové skříni, kde budu testovat pasivní chod uvnitř uzavřeného prostoru a vliv různých ventilátorů při různých RPM na vstupu i výstupu ze skříně. Jak je také uvedeno v článku, nyní se jedná pouze o rychlý předběžný test nového produktu a následovat bude hloubková recenze, která však vyjde až někdy během léta, vzhledem k větší časové náročnosti testů a nutnosti vytvoření úplně odlišné metodiky testování pro pasivní chladič.
Zajímalo by mě pro srovnání, jak se bude chovat, když 120 mm fan v neefektivním horním umístění nahradím za svépomocí upnutý 140 mm.
Je otázka, jestli jsem zvolil správnou orientaci (v tomto případě tok vzduchu směrem vzhůru). Ale nebylo moc času, chtěli jsme mít článek venku ASAP 🙂
Nicméně ten 140 mm ventilátor můžu vyzkoušet, mám tu NF-A14 a Silent Wings 3…
Možná jsme si úplně nerozuměli, horním umístěním jsem myslel top-flow (push). Jestli v této konfiguraci vyzkoušíte tu A14 a bude v tabulce pro srovnání, uděláte mi ohromnou radost. Beztak už je zase čas na příspěvek.
Ještě zkusím, jestli by tam náhodou neseděla i NF-A15, která má přeci jen podobnou montáž jako 120 mm ventilátory 🙂
Tak NF-A15 lze skutečně dobře uchytit pomocí přibalených spon. Výsledky v konfiguraci „NF-A15 top + push“ už jsem doplnil do textu (nové grafy).
