Viete, čo sa v rámci opráv najčastejšie vymieňa na grafických kartách a základných doskách? Schválne, tipnite si ešte predtým, než sa pustíte do čítania tohto článku. Z návštevy opravovne Asusu sme vydolovali veľa atraktívnych informácií, o ktoré nemôže byť ochudobnení. Okrem reakcií na nepríjemné otázky sa dozviete i to, akými spôsobmi sa poruchy na hardvéri bežne detegujú a odstraňujú.

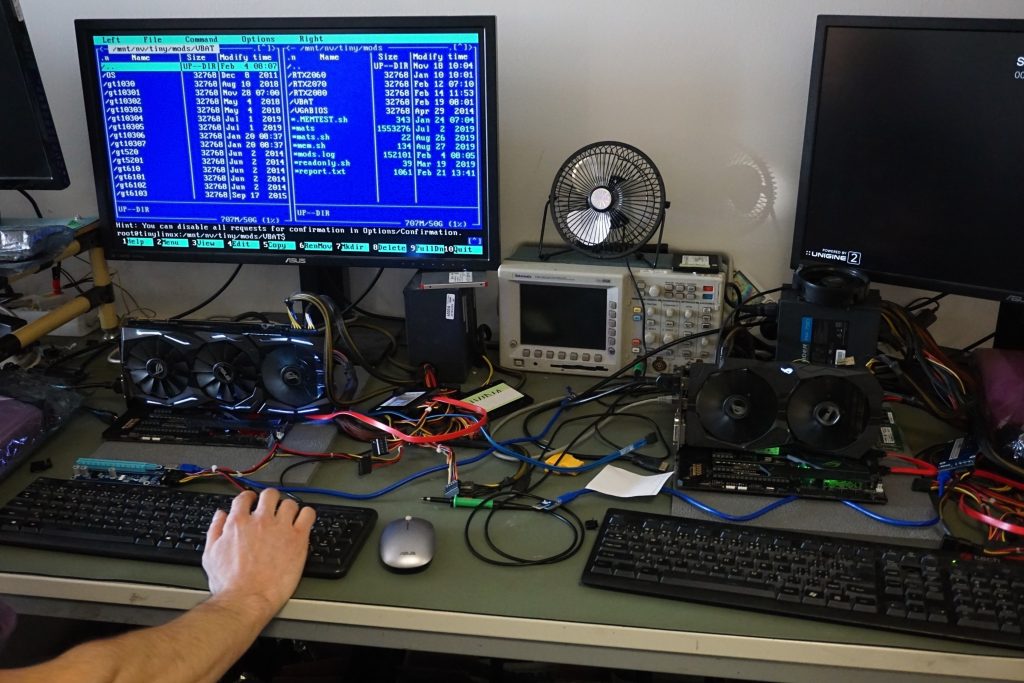

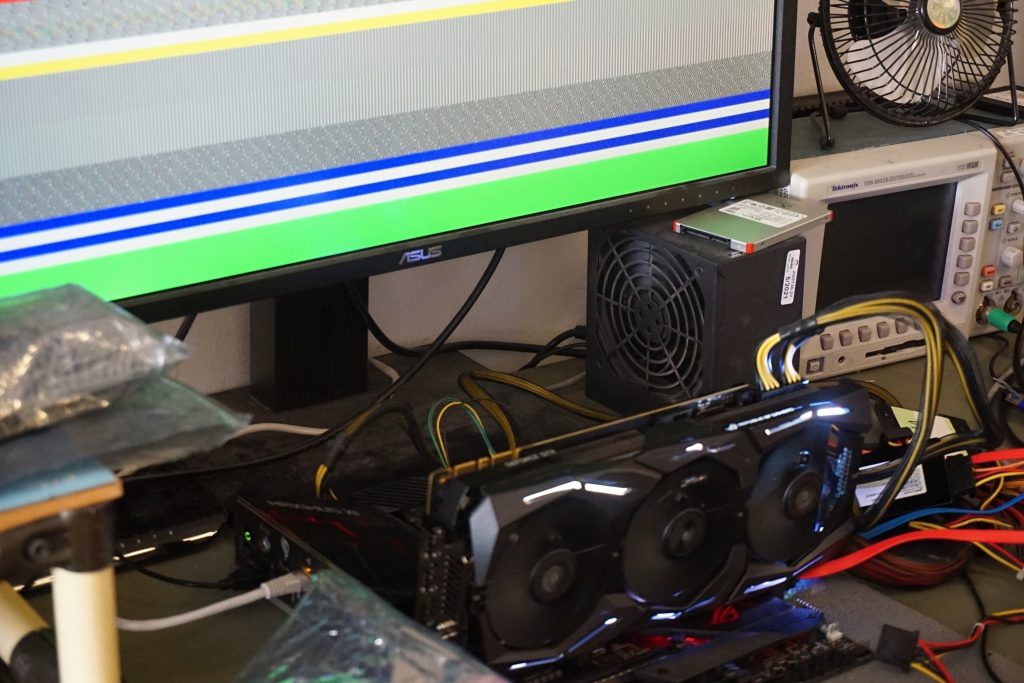

Grafickým kartám sa budeme zaoberať ako prvými. Každá jedna, ktorá sa dostane k technikovi, je podrobená najprv základným testovaním (pokiaľ teda nie je úplne mŕtva). To typicky trvá 7 – 8 minút. Na zahriatie a zábeh karty sa používa spravidla FurMark (cca 3 minúty) a následne sa prechádza do benchmarku Unigine Superposition. Okrem obrazových defektov sa sleduje i to, či je dosahovaný výkon naozaj taký, ako má byť. Namerané výsledky sa porovnávajú s priemernými referenčnými hodnotami iných kusov rovnakej karty.
Najčastejšou príčina nestability alebo zlyhania grafík tkvie v pamätiach. Ich diagnostika je už ale sofistikovanejšia. Prebieha pomocou aplikácií priamo od výrobcov čipov, ku ktorým sa koncoví používatelia nedostanú a k dispozícii ich majú práve takéto servisy. Pamäte sa testujú všetky naraz a pri chybách sú vykázané i adresy (napríklad E33 – E47), ktoré odkazujú na konfliktný modul. Ten sa následne lokalizuje cez „PCB navigátor“. V tejto firemnej databáze sú dostupné schémy všetkých dosiek plošných spojov hardvéru Asus.

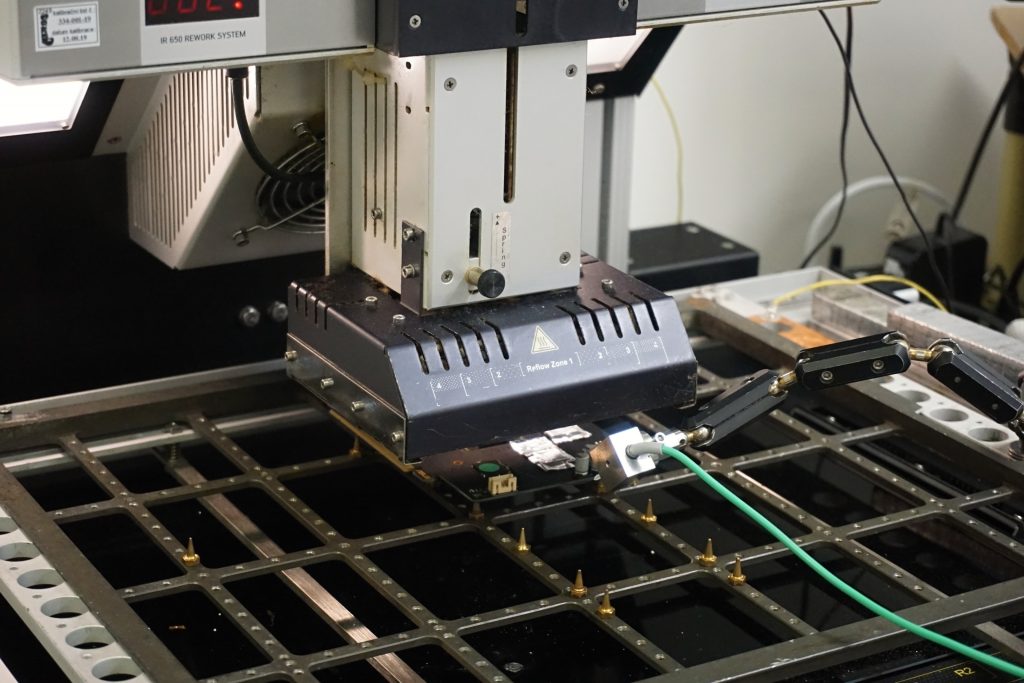

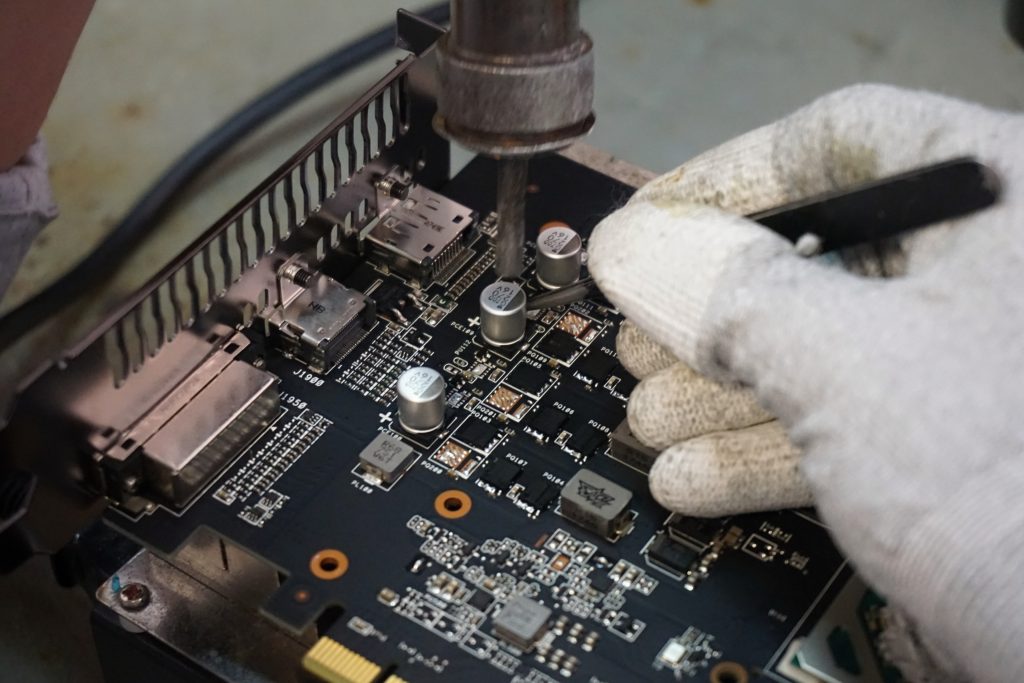

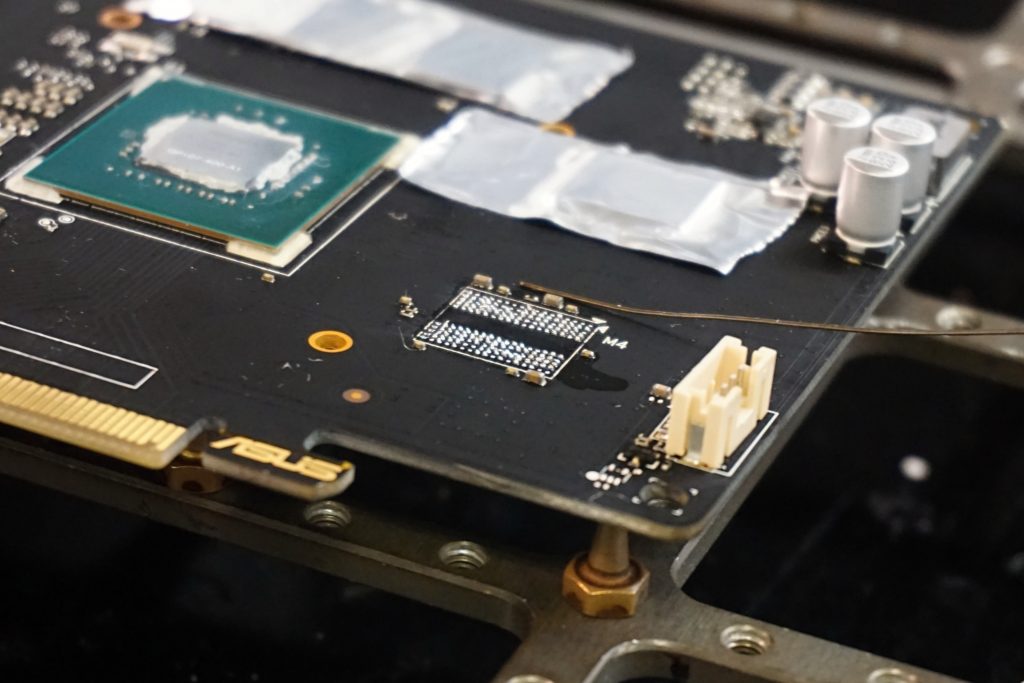

V obzvlášť červených číslach boli GDDR6 od Micronu používané v prvej vlne grafických kariet GeForce RTX. O spoľahlivosti pamätí zvyšných dvoch výrobcov pamätí, Hynix a Samsung, už bola medzi technikmi debata. Každopádne tie sú už poriadku a oproti Micronom majú zlomkovú poruchovosť. Reflow či komplet výmena pamätí je na dennom poriadku. Staré čipy sa po zahriatí PCB vypreparujú, urobí sa reball a osadí sa nová pamäť (alebo pamäte). K takýmto operáciám sa používajú teplovzdušné stanice Infra Quick a Infra Ersa.
VRM až také kritické nie je. Údajne častejšie sú i výmeny ventilátorov, z ktorých používatelia typicky po kolízii s vysávačom odlomili lopatku. Keď sa niečo v rámci napájacej kaskády mení, tak sú to predovšetkým MOSFETy Vcore. A aj keď je poškodený jeden, zvyknú sa nahrádzať všetky, aby sa znížilo percento druhých opráv. Technik totiž s povzdychom konštatoval, že by sa im ako soľ zišiel niekto z RD (research and development), kto by na nižšej úrovni mal prehľad o tom, ako jednotlivé obvody fungujú a prečo dochádza k niektorým poruchám.
Spájkovanie sa používa pochopiteľne bezolovnaté, ale údajne sa ide o zliatiny SN100 (cín, meď, nikel a fosfor) alebo zliatiny cínu obsahom striebra a bizmutu. Tie by už mali byť kvalitatívne veľmi blízko olovnatémo spájkovaniu.

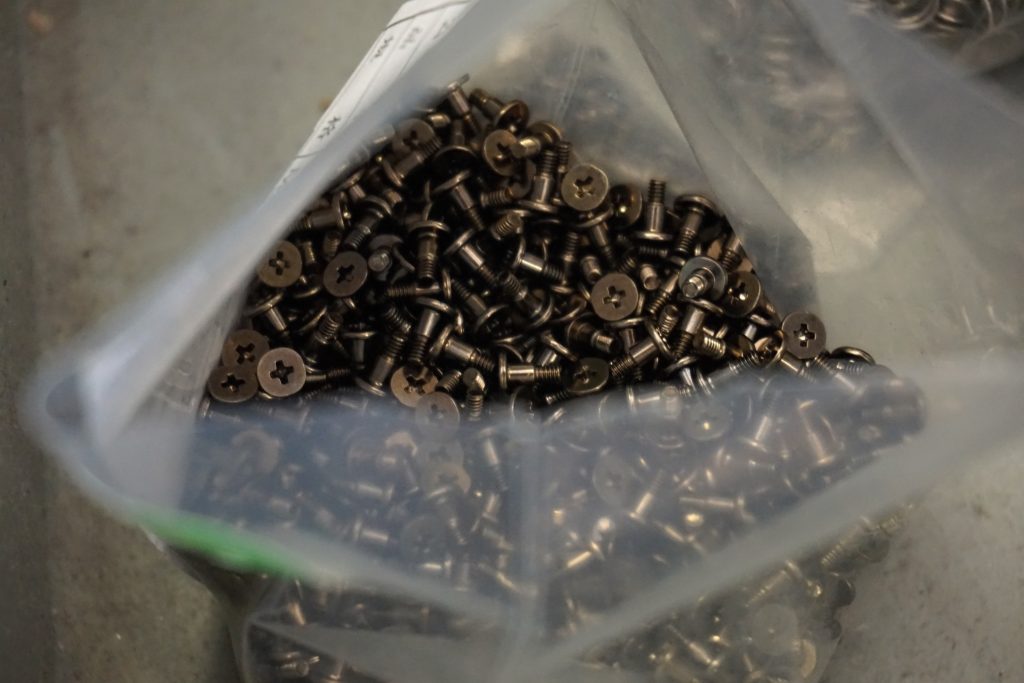

Nezabudli sme prebrať ani kauzu dlhých skrutiek na RX 5700 (XT), ktoré sa kvôli nedostatočnému prítlaku prehrievali. Vysvetlenie, prečo k tomu došlo, sme dostali – v materiáloch AMD údajne presne také dĺžky, aké sa použili, figurovali. Ale ako to je možné, keďže skôr vydané grafiky Gigabyte a MSI týmto problémom netrpeli, už zostalo bez odozvy. Nemáme to ale za zlé, pretože zodpovednosť majú na krku vývojári. Pravdepodobne k tejto situácii došlo zlyhaním ľudského faktoru, čo je prirodzené. Stáva sa.
Dôležité je, že sa ochotne rieši náprava. Pokiaľ vlastníte prvú revíziu kariet alebo ju ešte nevlastníte, ale je niekde vo výpredaju za priaznivú cenu, nezúfajte. Keď grafiku pošlete do servisu, bezplatne vám ju preskrutkujú. A skrutiek a elánu na vylepšovanie vecí majú dámy a páni dosť. 🙂
Dostali sme sa aj k záručným reklamáciám grafických kariet, ktoré boli používané 24/7 na ťažbu kryptomien. Túto tému však nebol záujem nejako extra rozvádzať. Vyzerá to ale tak, že pokiaľ karta nemá upravovaný BIOS neexistuje dosť dôkazov na zamietnutie bezplatnej reklamácie pre neprimerané používanie. Len pripomínam, že herné grafické karty so štandardne dlhou zárukou nie sú konštruované na nepretržitú prevádzku pri plnom výkonu a ťažobné karty majú skrátenú záruku.
