Pokus 1: Smůla...
Před několika týdny jsme tu měli článek či blog o pinožení se s kancelářským PC s levnou deskou, upgradovaným na Core i7-2600K a snahou ho ztišit s Noctuou NH-L12S. Narazili jsme ale na problém, že nekvalitní VRM na desce se přes použití top-flow chladiče stále přehřívalo. Nyní se proto vracíme s druhou částí o tom, co jsme vyzkoušeli ve snaze napájecí kaskádu spolu s CPU uchladit.
Pokus 1: ventilátor chladiče CPU pod pasivem, přímé foukání na VRM

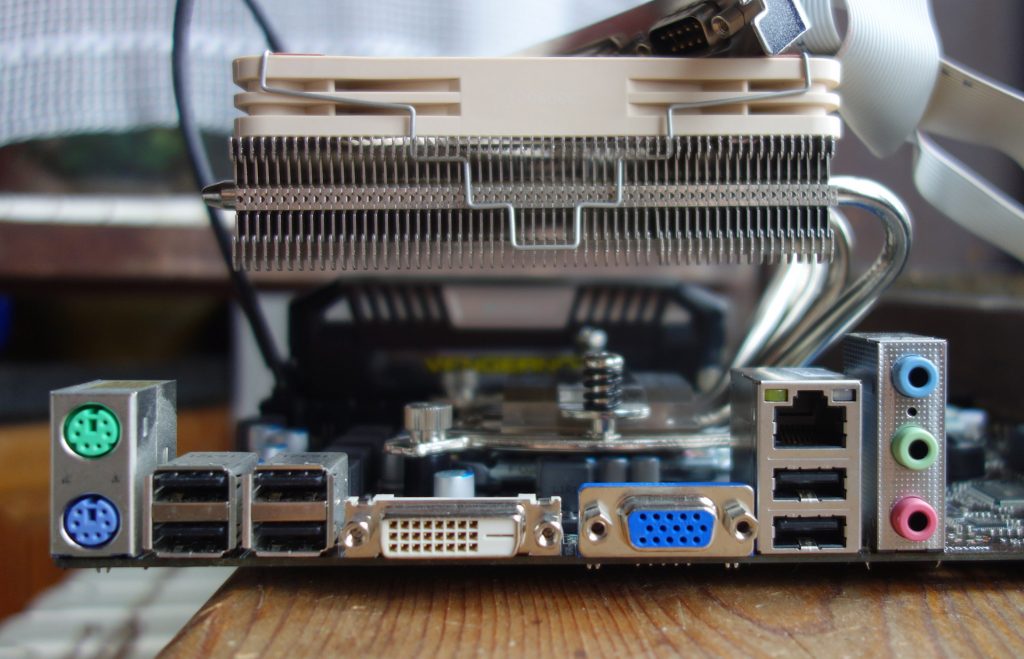

Jako první regulérní pokus o vyřešení přehřátého VRM jsem zkusil toto: Sejmout ventilátor z pozice na vrchu pasivu, kde jsem ho měl od počátku testování (foukal směrem skrz, tedy nepřímo na kaskádu) a přehodit ho dolů, aby proud vzduchu směřoval rovnou na VRM a nebyl zpomalen a rozptýlen při průchodu pasivem. Ventilátor tedy samotné CPU chladí nepřímo jen tím, že skrz pasiv nasává vzduch a pro CPU je to tedy asi neoptimální (ale s tím problém nemáme a pokud se trošku zvýší otáčky, bude to asi pro VRM stejnak lepší). Noctua má ve výchozím sestavení sice ventilátor také pod pasivem, ale otočený tak, aby foukal nahoru skrz pasiv. Ale nám jde o ty VRM, takže to obrátíme.

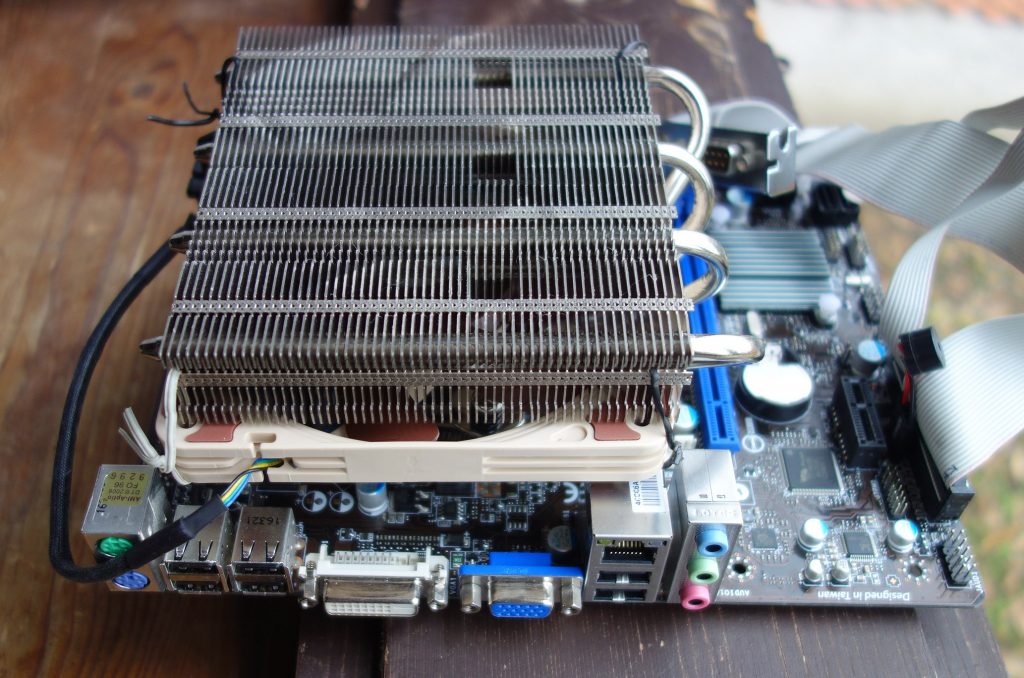

Na fotce můžete vidět, že zde máme s tímto záměrem zase menší problém. Onen načančanější modul DDR3 s chladičem, který používáme (v podstatě náhodou, při shánění 8GB modulu po bazarech se holt naskytl tento), blokuje na kraji prostor pro ventilátor. Chladič je navržený tak, aby se pod něj vešly standardní nízké moduly, ale ne takovéto přerostlé.
Pro náš test to zatím dočasně vyřešíme prostě tak, že osadíme ventilátor trošku bokem pomocí drátků (pardon…). Proti stahovačkám mají totiž tu výhodu, že se poté zase dobře sundávají. Pokud se ukáže, že toto řešení bude definitivní, tak asi chladič sundáme, z modulu odstraníme jeho pasiv a pak nasadíme na chladič ventilátor standardním uchycením, aby to bylo udělané pořádně. Ale to až pokud to bude třeba, teprve uvidíme, zda tato varianta ofukování vůbec má smysl.
Pořád to nestačí
Říkal jsem si, že tahle úprava už by na chlazení kaskády mohla stačit, ale kupodivu ne. Zlepšení se projevilo, takže se potvrdila úvaha, že průchod proudu vzduchu pasivem a větší vzdálenost ventilátoru ubírají ze schopnosti „větru“ ochladit dopadem napájecí kaskádu. Proudění je tím asi zpomalené a ztrácí přímý směr. Ovšem zatímco nějaké lehké zlepšení nastalo, zdaleka nebylo dostatečné, nástup přehřátí VRM se jen o trošku prodloužil, takže problém není vyřešen. Throttling jsem poprvé zpozoroval po čtyřech a něco minutách Prime95, kdežto předtím to myslím bylo blíže třem minutám). A nešlo ale o tak rychle se opakující „zuby“ ve správci úloh, ochlazovací snížení frekvence se ukázalo vždy jen na krátkou chvíli a tento jev nastával jen jednou za minutu (test jsem ukončil předčasně asi po osmi či devíti, až do té doby tento interval throttlingu nenarůstal).
Hlučnost v idle s touto úpravou jinak zřejmě (subjektivně) neutrpěla, s čímž souhlasil i telefon, který naměřil stejných 25 dB. Ovšem asi si nelze namlouvat, že je schopen nějakou malou změnu v hlučnosti odhalit (zvlášť když zaokrouhluje na celé jednotky dB). Teplota v idle byla ale 42 stupňů místo 39, což může být projev oné neoptimální pozice ventilátoru. Než se dostavil throttling, naměřil jsem ještě teplotu a hlučnost v zátěži po jedné minutě pro srovnání, hlučnost byla stejná jako s ventilátorem nahoře (32 dB), teplota nižší na 58 stupních (minule s ventilátorem nad jsme měli po minutě 61).
Je možné, že pokud by chladič měl místo 15mm nízkého ventilátoru nějaký klasický 25 mm tlustý, byl by tah a také statický tlak generovaný lopatkami (které by také už byly o 1 cm blíž) už dostatečný a throttling by se nedostavoval. Nízkoprofilový ventilátor nějaký ten výkon obětovává, což ale pro chladič Noctua NH-L12S dává smysl, protože to výrazně redukuje jeho výšku (když je ventilátor nahoře) a umožňuje ventilátor vsadit mezi paměťové moduly a pasiv (když je dole). Nahrazení originálu 120mm ventilátorem s tlustým profilem (který by ale musel být trvale uchycen partizánsky, aby se vyhýbal pamětem) si přinejhorším ponecháme v záloze jako eventuální další pokus.
