Pokus 2: Skoro!
Před několika týdny jsme tu měli článek či blog o pinožení se s kancelářským PC s levnou deskou, upgradovaným na Core i7-2600K a snahou ho ztišit s Noctuou NH-L12S. Narazili jsme ale na problém, že nekvalitní VRM na desce se přes použití top-flow chladiče stále přehřívalo. Nyní se proto vracíme s druhou částí o tom, co jsme vyzkoušeli ve snaze napájecí kaskádu spolu s CPU uchladit.

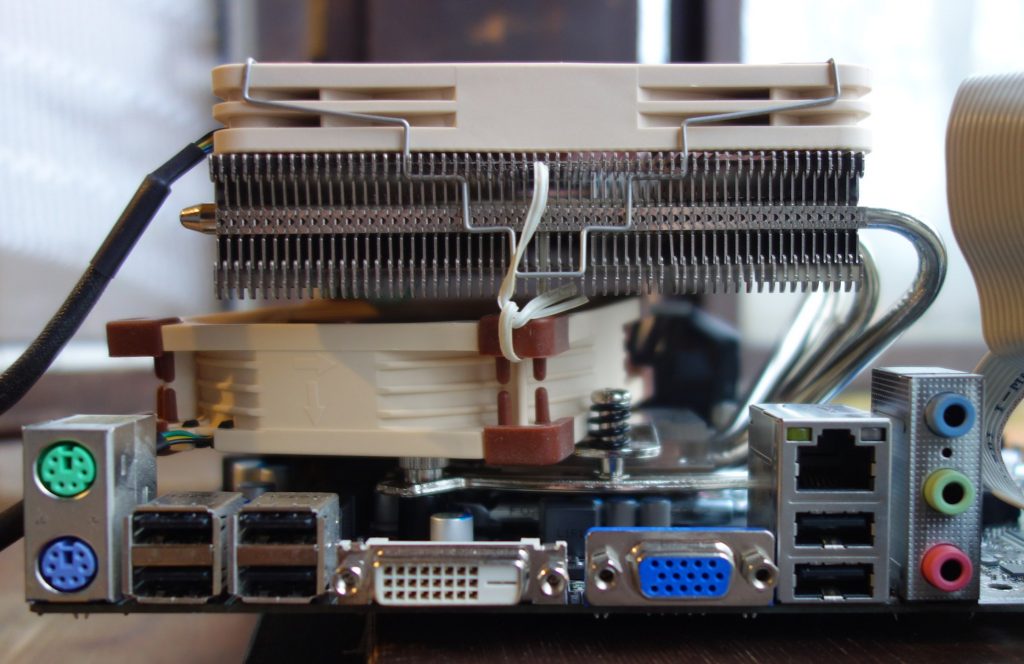

Pokus 2: ventilátor chladiče CPU nad pasivem, foukání směrem ven od desky + vsunutý NF-A9 PWM foukající přímo na VRM

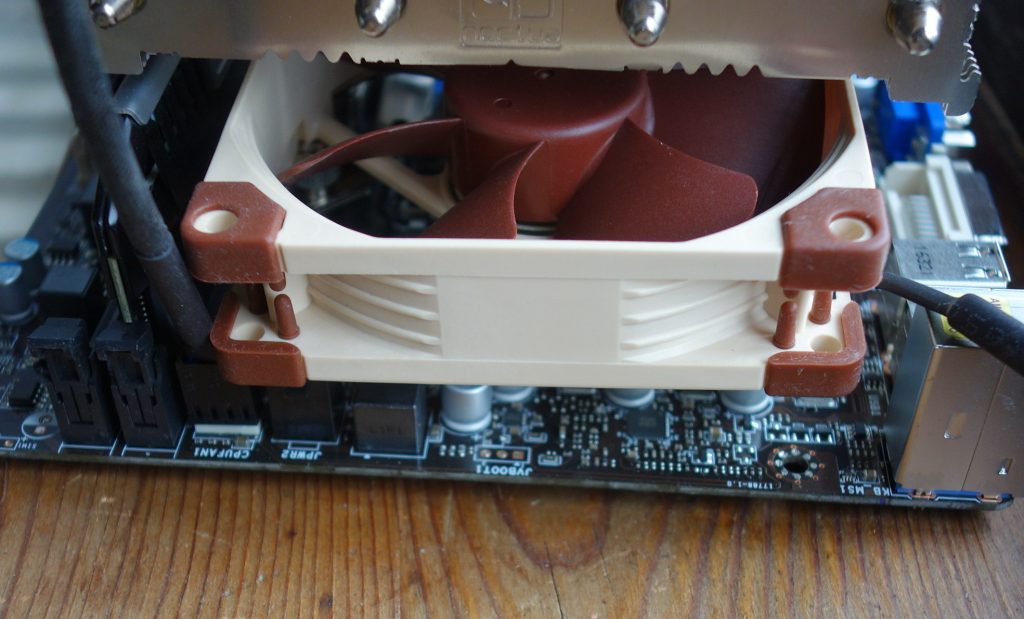

Druhým (a třetím, jak ještě uvidíte) pokusem tedy bylo posazení druhého ventilátoru NF-A9 PWM pod pasiv (první už máme v bočnici ve funkci výfuku/výdechu, kde supluje nepoužitelnou pozici na zadku skříně). Je třeba ho posadit nad VRM a základnu chladiče, což bylo nutné zimprovizovat opět drátky. Kvůli skříňové 92mm pozici jsem měl náhodou dva kusy zrovna od tohoto typu a jak se ukazuje, 92 × 92 mm přesně zapadá do prostoru pod pasiv a mezi různé prvky upevňovacího mechanismu/základny a komponenty na desce.
Ovšem musel jsem ho položit trochu našikmo, jinak by totiž zablokoval přístup k jednomu šroubku desky a k čtyřpinovému napájecímu konektoru pro CPU. Ve výsledku je bohužel mezi horní stranou ventilátoru a pasivem jen pár milimetrů místa, takže je hodně málo prostoru pro přísun vzduchu, což je také riziko z hlediska hlasitosti, protože když je nějaká překážka blízko před ventilátorem, může to produkovat hluk navíc.
NF-A9 PWM má ve výchozím nastavení o dost vyšší otáčky než NF-A12x15 na chladiči (je o dost hlasitější), takže jsem ho vybavil jedním ze zpomalovacích LNA adaptérů, které jsem z balení toho všeho měl. Při chodu počítače bude regulovaný podle teploty CPU, jelikož regulaci podle teploty kaskády k dispozici nemáme (dokonce ani údaj o této teplotě). Je tedy možné ho regulovat současně s ventilátorem na chladiči, takže jsem oboje zapojil na dodávaný Y rozbočovač čtyřpinového konektoru (takže jsem zase ocenil ono přehnané příslušenství navíc). LNA adaptér je zapojen tak, aby ovlivňoval jenom 92mm ventilátor na VRM. Zde vás samozřejmě asi napadla hrozba, že ventilátor, který by jinak VRM uchladil, třeba s LNA už nebude dost rychlý. Jeho případné odzpomalení když tak vyzkoušíme, až ostatní selže.
Tento ventilátor pro chlazení VRM fouká dolů pod sebe na desku. Hlavní 120mm ventilátor pro samotný chladič jsem tedy nasadil logicky nahoru nad pasiv. Ale pozor, také jsem ho otočil, aby foukal nahoru a směrem k bočnici, kde je 92mm ventilátor vytahující vzduch ven, tedy stejným směrem. Proč? Idea je, aby tyto ventilátory společně odsávaly skrz pasiv teplý vzduch, který si první 92mm ventilátor točí nad napájecí kaskádou. A tím zajišťovaly, že tam teplo nebude zůstávat, ale vzduch se zde bude obměňovat a nahrazovat chladnějším vzduchem nasávaným z ostatních prostorů skříně. Čerstvý vzduch má možnost se do tohoto prostoru dostat ze shora a ze strany, kde se blízkou perforací skříně pro ventilátor přisává i rovnou z venku.
Tolik alespoň teoretické zdůvodnění. V praxi to ale zas tak dobře asi nefungovalo, protože když jsem si během běhu Prime95 sáhl do vzduchu, který foukal 120mm ventilátor na pasivu směrem ven, byl docela teplý. Toto už je špatné znamení, a skutečně: ani tento prostřední syn nám princeznu nezachránil.
Další z kola ven
Zlepšení bylo tentokrát hned znatelně větší, už to dokonce vypadalo nadějně, že throttling nenastane a my tedy budeme mít vyřešeno, i když ne nutně úplně ideálně (bohužel nevíme, jak špatné teploty VRM jsou, můžeme jen pozorovat, zda to už vede k throttlingu, nebo ne). Nakonec k trottlingu ovšem došlo. Zub ve Správci úloh signalizující neklamně podtaktování nastal ale až po dlouhých 12 minutách. Teplota kaskády se tedy zdá se zvyšovala hodně pozvolna, na rozdíl od dřívějších 3–5 minut.
92mm ventilátor přímo nad PCB tedy očividně byl schopen MOSFETy ofouknout lépe a silněji. Ostatně to také celé bylo hlučnější. V klidu s ostatními ventilátory na velmi nízkých otáčkách (CPU 803 RPM, bočnice 848 RPM, otáčky ventilátoru nad VRM nevíme kvůli Y-rozdvojce) se pořád naměřilo 26 dB (36°C na CPU), ale po rozjetí zátěže byl rozdíl hned patrný i ušima, zvuk byl vyšší a méně přirozený. Po jedné minutě jsem tentokrát už naměřil o 3 dB víc (35 dB), tedy teoreticky zhruba dvojnásobný hluk, ovšem pořád několikanásobně méně než s boxem (ten dával 49 dB). Teplota 58°C. Po pěti minutách stoupla teplota na 61°C a hlučnost na 38 dB, patrně hlavně zásluhou NF-A9 chladícího kaskádu (RPM ventilátoru na CPU bylo 1664 proti 1558 po jedné minutě).
Protože throttling se objevil jen asi dvakrát po kratší dobu za celých 15 minut, už asi můžeme vzít i výsledky po absolvování testovací lhůty, i když nejsou zvlášť relevantní, protože toto řešení pořád není akceptovatelné. Hlučnost dostoupala až na 41 dB (1783 RPM, prakticky u maxima ventilátoru 1850 RPM), teplota CPU byla nakonec 63°C. Rozdíl proti boxu je tedy už o dost nižší než byl jen po jedné minutě (po které se teplota na Noctue ještě neustálí, kdežto box se už víc přiblíží maximální teplotě, otáčkám a hlučnosti). 41 dB versus 49 dB je pořád velký rozdíl, i když bych radši viděl větší.
