Výsledky: Frekvenčná charakteristika zvuku s prachovým filtrom
Existujú situácie, do ktorých sa štandardné ventilátory s hrúbkou 25 mm nevojdú. Aj v 120 mm formáte preto existujú nižšie alternatívy. Prvá vec, ktorá pri nich človeku prirodzene napadne je, že takéto ventilátory budú znamenať kompromis pre chladiacu efektivitu. Pravda to však byť nemusí a trápenie s premýšľaním o tom, ako tam predsa len ten hrubší ventilátor dostať, môže byť dokonca i dosť zbytočné.
Frekvenčná charakteristika zvuku s prachovým filtrom

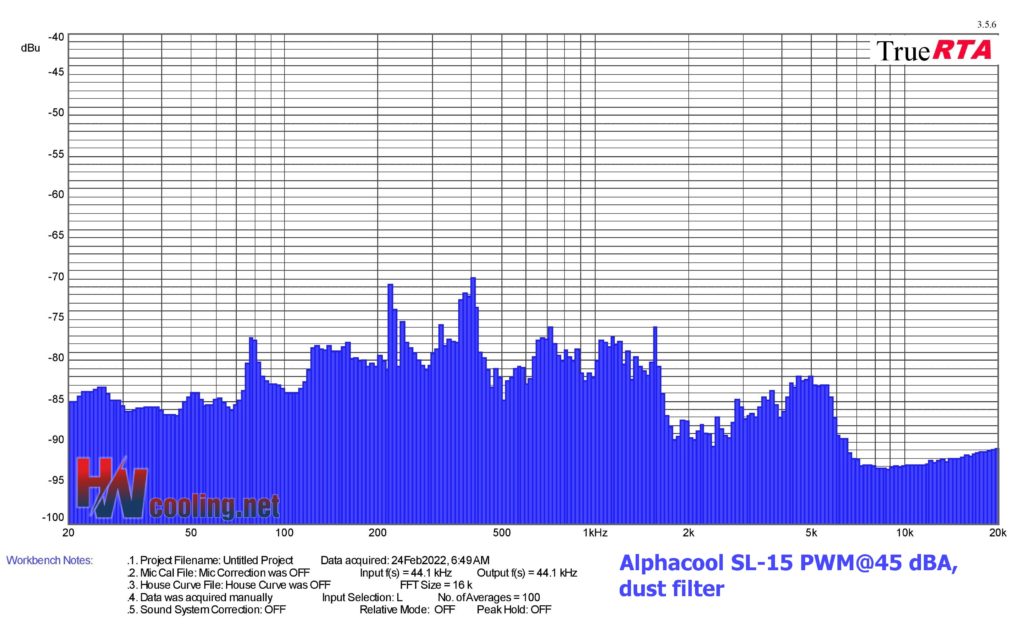

Merania prebiehajú v aplikácii TrueRTA, ktorá zaznamenáva zvuk v škále 240 frekvencií v zaznamenávanom rozsahu 20–20 000 Hz. Pre možnosť porovnania naprieč článkami exportujeme do štandardných pruhových grafov dominantnú frekvenciu z nízkeho (20–200 Hz), stredného (201–2000 Hz) a vysokého (2001–20 000 Hz) spektra.
Na ešte podrobnejšiu analýzu zvukového prejavu je však dôležité vnímať celkový tvar grafu a intenzitu všetkých frekvencií/tónov. Ak by ste v grafoch a tabuľkách nižšie niečomu nerozumeli, odpovede na všetky otázky nájdete v tomto článku. Ten vysvetľuje, ako správne čítať namerané údaje nižšie.
Hladiny hluku v tabuľkách pod -85 dBu (pozor ale na záporné znamienko, -70 dBu je hlasitejších ako -80 dBu) je možné zanedbať. Sú už totiž mimoriadne slabé a vždy hlboko pod hranicou ľudského vnímania a často sú definované aj „šumom“ meracieho reťazca. Do úvahy preto príliš neberte ani dominantné frekvencie v rámci výškového pásma, ktoré prevyšujú 12 kHz.
Fan | Dominant sound freq. and noise level, dust filter@33 dBA | NF-F12 PWM | NF-A15 PWM | ||||
Low range | Mid range | High range | |||||
Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | ||
Alphacool SL-15 PWM | 190,3 | -79,4 | 380,5 | -79,1 | 19330,5 | -90,9 | |
Arctic BioniX F120 | 119,9 | -76,7 | 369,7 | -83,0 | 19897,0 | -90,9 | |
SilverStone SST-AP123 | SilverStone SST-AP123 | 100,8 | -81,0 | 415,0 | -78,6 | 19330,5 | -90,8 |
Noctua NF-P12 redux-1700 PWM | 50,4 | -74,5 | 329,4 | -73,7 | 19897,0 | -91,0 | |
SilentiumPC Fluctus 120 PWM | 119,9 | -79,6 | 380,5 | -80,9 | 19330,5 | -90,7 | |
MSI MEG Silent Gale P12 | 134,5 | -78,9 | 369,7 | -82,8 | 19330,5 | -90,8 | |
Asus ROG Strix XF120 | 95,1 | -74,3 | 380,5 | -85,8 | 19330,5 | -91,0 | |
Akasa Vegas X7 | 116,5 | -77,5 | 369,7 | -85,6 | 19330,5 | -90,7 | |
Reeven Coldwing 12 | 123,4 | -76,8 | 1566,8 | -92,1 | 19330,5 | -90,7 | |
Reeven Kiran | 130,7 | -72,9 | 239,7 | -86,9 | 19330,5 | -90,8 | |
SilentiumPC Sigma Pro 120 PWM | N/A | N/A | N/A | N/A | N/A | N/A | |
SilentiumPC Sigma Pro Corona RGB 120 | 103,7 | -79,2 | 369,7 | -83,6 | 19330,5 | -90,9 | |
SilverStone SST-AP121 | 50,4 | -81,8 | 155,4 | -78,6 | 18780,2 | -91,0 | |
SilverStone SST-FQ121 | 41,8 | -75,8 | 329,4 | -82,7 | 19330,5 | -91,0 | |
Xigmatek XLF-F1256 | 47,6 | -74,2 | 232,9 | -78,7 | 19897,0 | -91,2 |
Fan | Dominant sound freq. and noise level, dust filter@39 dBA | NF-F12 PWM | NF-A15 PWM | ||||
Low range | Mid range | High range | |||||
Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | ||
Alphacool SL-15 PWM | 127,0 | -72,9 | 380,5 | -75,1 | 19330,5 | -90,9 | |
Arctic BioniX F120 | 151,0 | -70,8 | 310,9 | -71,0 | 19330,5 | -90,9 | |
SilverStone SST-AP123 | SilverStone SST-AP123 | 160,0 | -78,3 | 349,0 | -75,2 | 19897,0 | -91,0 |
Noctua NF-P12 redux-1700 PWM | 142,5 | -73,2 | 320,0 | -69,0 | 19897,0 | -91,0 | |
SilentiumPC Fluctus 120 PWM | 130,7 | -79,1 | 359,2 | -75,9 | 2957,7 | -89,3 | |
MSI MEG Silent Gale P12 | 179,6 | -74,1 | 369,7 | -76,6 | 2957,7 | -89,1 | |
Asus ROG Strix XF120 | Asus ROG Strix XF120 | 130,7 | -63,8 | 329,4 | -76,4 | 4832,6 | -90,4 |
Akasa Vegas X7 | 151,0 | -69,1 | 369,7 | -77,7 | 19330,5 | -90,8 | |
Reeven Coldwing 12 | 155,4 | -66,4 | 369,7 | -77,8 | 18780,2 | -90,9 | |
Reeven Kiran | 169,5 | -67,8 | 369,7 | -78,0 | 17726,2 | -90,2 | |
SilentiumPC Sigma Pro 120 PWM | 123,4 | -68,6 | 369,7 | -75,2 | 2873,5 | -86,7 | |
SilentiumPC Sigma Pro Corona RGB 120 | 138,5 | -68,1 | 391,7 | -78,0 | 2487,1 | -88,9 | |
SilverStone SST-AP121 | 151,0 | -78,6 | 339,0 | -74,3 | 19897,0 | -90,9 | |
SilverStone SST-FQ121 | 142,5 | -69,8 | 1173,8 | -74,9 | 2031,9 | -90,2 | |
Xigmatek XLF-F1256 | 113,1 | -71,2 | 369,7 | -74,8 | 18780,2 | -91,0 |
Fan | Dominant sound freq. and noise level, dust filter@45 dBA | NF-F12 PWM | NF-A15 PWM | ||||
Low range | Mid range | High range | |||||
Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [-dBu] | Frequency [Hz] | Noise level [dBu] | ||
Alphacool SL-15 PWM | 77,7 | -77,3 | 403,2 | -69,9 | 4974,2 | -81,9 | |
Arctic BioniX F120 | 190,3 | -67,4 | 380,5 | -66,5 | 5583,4 | -82,2 | |
SilverStone SST-AP123 | SilverStone SST-AP123 | 134,5 | -71,2 | 369,7 | -69,2 | 5583,4 | -82,9 |
Noctua NF-P12 redux-1700 PWM | 184,9 | -69,1 | 320,0 | -65,5 | 5270,0 | -85,1 | |
SilentiumPC Fluctus 120 PWM | 195,8 | -66,5 | 380,5 | -69,1 | 2957,7 | -83,7 | |
MSI MEG Silent Gale P12 | 127,0 | -73,0 | 219,8 | -68,8 | 5747,0 | -83,3 | |
Asus ROG Strix XF120 | Asus ROG Strix XF120 | 23,1 | -62,9 | 369,7 | -71,7 | 5583,4 | -81,4 |
Akasa Vegas X7 | N/A | N/A | N/A | N/A | N/A | N/A | |
Reeven Coldwing 12 | 190,3 | -62,7 | 369,7 | -71,9 | 2347,5 | -86,1 | |
Reeven Kiran | 169,5 | -67,8 | 369,7 | -78,0 | 17726,2 | -90,2 | |
SilentiumPC Sigma Pro 120 PWM | 20,3 | -64,4 | 246,8 | -70,1 | 2635,0 | -81,8 | |
SilentiumPC Sigma Pro Corona RGB 120 | 23,1 | -61,2 | 174,5 | -63,9 | 2487,1 | -84,4 | |
SilverStone SST-AP121 | 20,3 | -67,9 | 439,7 | -67,9 | 4561,4 | -83,3 | |
SilverStone SST-FQ121 | 179,6 | -64,9 | 369,7 | -71,2 | 5915,4 | -90,3 | |
Xigmatek XLF-F1256 | 142,5 | -62,7 | 246,8 | -57,8 | 4974,2 | -83,7 |
