Toto sme tu ešte nemali – ventilátor s nábežnými hranami lopatiek rotora na opačnej strane, ako bežné. Primárne sa to robí pre lepší výhľad na „ventilátory bez statorových vzpier“ v skrinkách s presklenými bočnicami. Okrem toho má takýto netradičný návrh aj celkom jasné a merateľné výhody a takisto nevýhody, aj čo sa týka funkčných vlastností. Poďme si všetko postupne rozobrať.

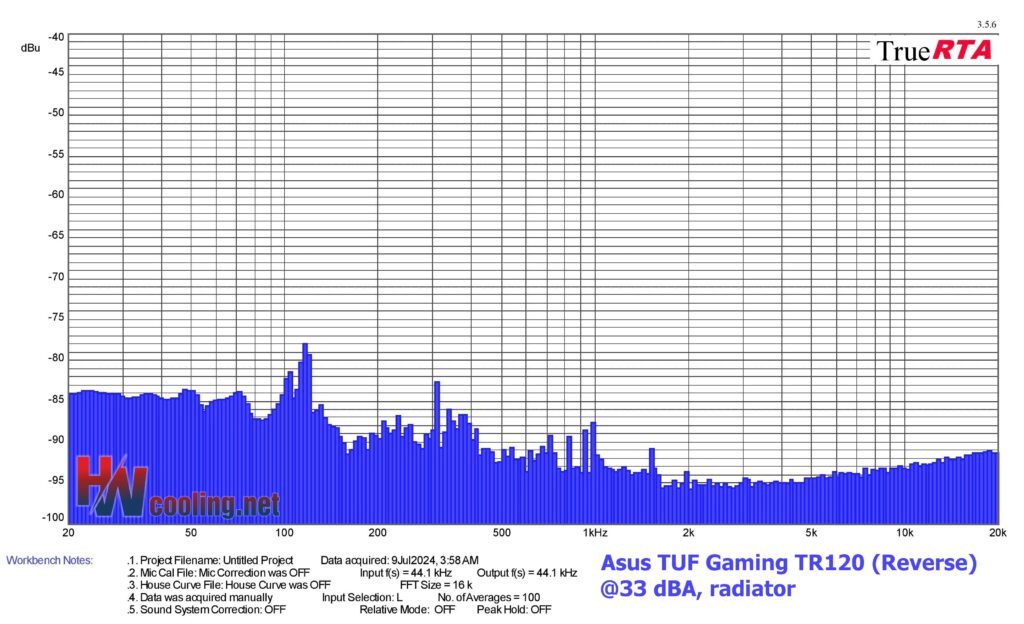

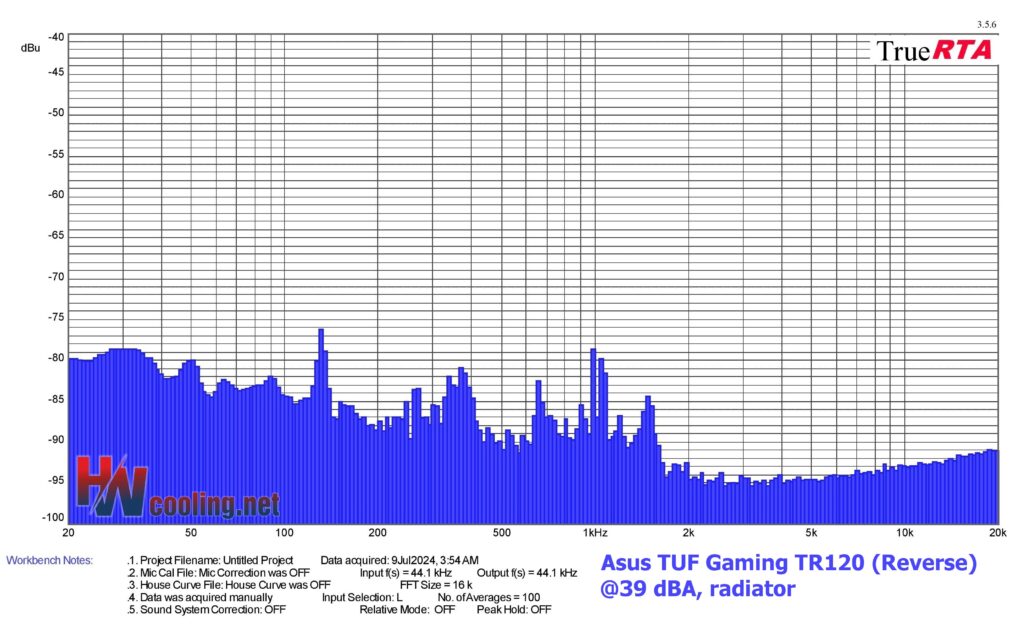

Frekvenčná charakteristika zvuku s radiátorom
Merania prebiehajú v aplikácii TrueRTA, ktorá zaznamenáva zvuk v škále 240 frekvencií v zaznamenávanom rozsahu 20–20 000 Hz. Pre možnosť porovnania naprieč článkami exportujeme do štandardných pruhových grafov dominantnú frekvenciu z nízkeho (20–200 Hz), stredného (201–2000 Hz) a vysokého (2001–20 000 Hz) spektra.
Na ešte podrobnejšiu analýzu zvukového prejavu je však dôležité vnímať celkový tvar grafu a intenzitu všetkých frekvencií/tónov. Ak by ste v grafoch a tabuľkách nižšie niečomu nerozumeli, odpovede na všetky otázky nájdete v tomto článku. Ten vysvetľuje, ako správne čítať namerané údaje nižšie.
Zvuk ventilátorov z drvivej väčšiny operuje v pásme 70–7000 Hz. Frekvencie 7000 Hz môžete prakticky ignorovať, tie reflektujú elektromagnetický šum meracieho reťazca. Ten (elektomagnetický šum) zasahuje aj do frekvencií pod 70 Hz, hoci je na nich stále aerodynamický hluk. Tieto pásma (do 70 Hz a nad 7 kHz) by sa dali pokojné „odstrihnúť“, ale nerobíme to. Pre prípad, že by sa u niektorého z ventilátorov predsa len objavila nejaká anomália, ktorú treba mať pod kontrolou a vedieť ju vizualizovať.
Poznámka: Na tieto merania je použitý tenší radiátor s 28 mm. Takáto hrúbka (i reštriktivita s FPI 22) je v praxi častá (aj v rámci vodníkov AIO).
| Fan | Dominant sound freq. and noise level, thinner rad@33 dBA | NF-F12 PWM | NF-A15 PWM | ||||
| Low range | Mid range | High range | |||||
| Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | ||
| Asus TUF Gaming TR120 (Reverse) | 116,5 | -77,9 | 310,9 | -82,6 | 18780,2 | -91,0 | |
| BeQuiet! Pure Wings 3 (BL113) | 123,4 | -76,7 | 246,8 | -82,8 | 19330,5 | -90,7 | |
| Arctic P14 Max rev. 1 | N/A | N/A | N/A | N/A | N/A | N/A | |
| Arctic P14 PWM PST CO rev. 3 | 50,4 | -78,0 | 739,4 | -85,4 | 19330,5 | -90,8 | |
| Arctic P14 PWM PST rev. 4 | 73,4 | -79,1 | 359,2 | -83,9 | 19330,5 | -90,9 | |
| BeQuiet! Silent Wings 4 (BL117) | 92,4 | -70,5 | 369,7 | -82,9 | 19330,5 | -90,7 | |
| Endorfy Stratus 140 PWM | 109,9 | -67,9 | 380,5 | -83,6 | 19897,0 | -91,1 | |
| PCCooler CPS F5 R120 BK | 134,5 | -69,4 | 269,1 | -81,1 | 18780,2 | -90,9 | |
| Thermaltake Toughfan 14 Pro | 119,9 | -76,4 | 380,5 | -83,0 | 18780,2 | -91,0 | |
| Fractal Design Venturi HP-14 PWM | 80,0 | -74,8 | 369,7 | -82,9 | 19330,5 | -91,0 | |
| Seasonic MagFlow ARGB | 50,4 | -78,7 | 369,7 | -84,0 | 18780,2 | -90,8 | |
| Noctua NF-A14 PWM | 50,4 | -78,5 | 380,5 | -81,2 | 19330,5 | -91,0 | |
| BeQuiet! Pure Wings 3 (BL108) | 89,8 | -71,7 | 369,7 | -82,2 | 19330,5 | -90,8 | |
| Endorfy Stratus 120 PWM | 130,7 | -74,7 | 369,7 | -84,5 | 19330,5 | -90,7 | |
| Phanteks PH-F120T30 | 116,5 | -77,4 | 339,0 | -86,0 | 19330,5 | -90,8 | |
| BeQuiet! Light Wings White (BL101) | 155,4 | -83,6 | 320,0 | -82,7 | 19897,0 | -90,9 | |
| Scythe Kaze Flex II 120 | 50,4 | -79,1 | 127,0 | -84,3 | 19330,5 | -90,6 | |
| Valkyrie X12 | 146,7 | -75,2 | 329,4 | -80,4 | 19330,5 | -90,7 | |
| Fractal Design Silent R3 140 mm | 92,4 | -79,3 | 380,5 | -85,9 | 19330,5 | -90,5 | |
| Arctic P12 PWM PST A-RGB | 50,4 | -80,1 | 349,0 | -84,5 | 19330,5 | -90,7 | |
| Scythe Kaze Flex II 120 Slim | 119,9 | -75,3 | 320,0 | -81,6 | 19330,5 | -90,9 | |
| Seasonic MagFlow 1225 PWM | 130,7 | -84,1 | 391,7 | -79,8 | 19330,5 | -90,5 | |
| Arctic P12 PWM PST rev. 1 | 87,2 | -80,3 | 339,0 | -84,6 | 19897,0 | -90,8 | |
| Cooler Master Mobius 120 OC | 95,1 | -79,8 | 1107,9 | -81,5 | 19330,5 | -90,8 | |
| Corsair AF120 RGB Elite | 142,5 | -70,2 | 369,7 | -83,8 | 19330,5 | -90,9 | |
| Enermax SquA RGB White | 160,0 | -79,7 | 339,0 | -81,7 | 19330,5 | -90,7 | |
| Endorfy Fluctus 140 PWM | 109,9 | -73,8 | 380,5 | -83,6 | 18780,2 | -90,9 | |
| Endorfy Fluctus 140 PWM ARGB | 109,9 | -75,1 | 391,7 | -78,5 | 18245,6 | -91,0 | |
| Arctic P12 Slim PWM PST | 123,4 | -73,5 | 369,7 | -82,9 | 19330,5 | -91,0 | |
| BeQuiet! Silent Wings Pro 4 (BL099) | 55,0 | -83,4 | 201,6 | -78,6 | 2416,3 | -88,1 | |
| Fractal Design Prisma AL-14 PWM | 73,4 | -72,0 | 213,6 | -80,6 | 2031,9 | -89,6 | |
| Gigabyte Aorus 140 ARGB | 89,8 | -75,7 | 369,7 | -81,4 | 18780,2 | -90,6 | |
| BeQuiet! Light Wings (BL075) | 138,5 | -69,2 | 246,8 | -81,2 | 19897,0 | -90,8 | |
| Fractal Design Aspect 14 RGB PWM | 47,6 | -70,9 | 380,5 | -80,0 | 18245,6 | -91,0 | |
| DeepCool FK120 | 138,5 | -78,7 | 246,8 | -76,2 | 19330,5 | -90,8 | |
| Asus TUF Gaming TF120 | 100,8 | -78,3 | 339,0 | -79,7 | 19330,5 | -90,9 | |
| BeQuiet! Light Wings (BL072) | 116,5 | -77,5 | 339,0 | -81,6 | 19330,5 | -90,7 | |
| DeepCool FC120 | 130,7 | -75,1 | 201,6 | -83,3 | 18780,2 | -90,8 | |
| Nidec Servo Gentle Typhoon D1225C (2150/12) | 138,5 | -79,0 | 678,1 | -75,8 | 19330,5 | -90,6 | |
| BeQuiet! Shadow Wings 2 (BL085) | 151,0 | -80,6 | 369,7 | -80,7 | 18780,2 | -90,8 | |
| Noctua NF-A12x25 PWM | 50,4 | -81,2 | 329,4 | -77,5 | 19897,0 | -90,9 | |
| Corsair AF120 Elite (black) | 138,5 | -77,3 | 339,0 | -84,3 | 19330,5 | -90,8 | |
| Cooler Master MasterFan SF120M | 95,1 | -80,2 | 190,3 | -85,7 | 4063,7 | -84,7 | |
| Akasa Alucia SC12 | 50,4 | -80,0 | 1522,2 | -83,4 | 19330,5 | -90,8 | |
| BeQuiet! Silent Wings Pro 4 (BL098) | 155,4 | -78,8 | 339,0 | -83,5 | 2791,7 | -89,2 | |
| Thermalright X-Silent 120 | 50,4 | -78,3 | 310,9 | -85,5 | 2416,3 | -86,0 | |
| Fractal Design Aspect 12 RGB PWM | 50,4 | -78,6 | 293,4 | -81,5 | 19330,5 | -90,9 | |
| BeQuiet! Silent Wings 3 (BL066) | 50,4 | -79,8 | 213,6 | -82,1 | 19330,5 | -90,9 | |
| Gelid Zodiac | 50,4 | -79,5 | 246,8 | -80,9 | 19330,5 | -91,0 | |
| Fractal Design Dynamic X2 GP-12 PWM | 36,2 | -72,8 | 1566,8 | -85,2 | 2215,8 | -86,9 | |
| BeQuiet! Pure Wings 2 (BL039) | 50,4 | -81,3 | 369,7 | -82,8 | 19330,5 | -90,8 | |
| Gigabyte Aorus 120 ARGB | 59,9 | -77,4 | 339,0 | -81,5 | 19897,0 | -91,0 | |
| Arctic BioniX P120 A-RGB | 109,9 | -78,7 | 369,7 | -85,0 | 19897,0 | -91,1 | |
| Akasa OTTO SF12 | N/A | N/A | N/A | N/A | N/A | N/A | |
| Cooler Master SickleFlow 120 ARGB | 47,6 | -78,3 | 604,1 | -82,9 | 18780,2 | -90,7 | |
| Alphacool SL-15 PWM | 97,9 | -81,3 | 369,7 | -84,2 | 19330,5 | -90,8 | |
| Arctic BioniX F120 | 109,9 | -78,7 | 369,7 | -85,0 | 19897,0 | -91,1 | |
| SilverStone SST-AP123 | SilverStone SST-AP123 | 100,8 | -81,6 | 415,0 | -82,8 | 19897,0 | -90,9 |
| Noctua NF-P12 redux-1700 PWM | 113,1 | -79,1 | 329,4 | -77,0 | 19897,0 | -90,9 | |
| SilentiumPC Fluctus 120 PWM | 130,7 | -74,0 | 369,7 | -85,1 | 18780,2 | -91,0 | |
| MSI MEG Silent Gale P12 | 155,4 | -80,8 | 310,9 | -79,9 | 19330,5 | -91,0 | |
| Asus ROG Strix XF120 | Asus ROG Strix XF120 | 95,1 | -77,9 | 329,4 | -78,9 | 2347,5 | -90,0 |
| Akasa Vegas X7 | 119,7 | -79,9 | 339,0 | -83,0 | 19330,5 | -90,8 | |
| Reeven Coldwing 12 | 127,0 | -78,2 | 339,0 | -84,8 | 19897,0 | -90,9 | |
| Reeven Kiran | 127,0 | -81,4 | 339,0 | -84,4 | 19897,0 | -90,8 | |
| SilentiumPC Sigma Pro 120 PWM | N/A | N/A | N/A | N/A | N/A | N/A | |
| SilentiumPC Sigma Pro Corona RGB 120 | 130,7 | -77,0 | 339,0 | -84,9 | 18780,2 | -90,9 | |
| SilverStone SST-AP121 | 50,4 | -79,9 | 329,4 | -81,4 | 19330,5 | -90,9 | |
| SilverStone SST-FQ121 | 80,0 | -81,8 | 329,4 | -83,1 | 18780,2 | -91,0 | |
| Xigmatek XLF-F1256 | 36,2 | -66,0 | 783,4 | -80,6 | 19897,9 | -90,9 |
| Fan | Dominant sound freq. and noise level, thinner rad@39 dBA | NF-F12 PWM | NF-A15 PWM | ||||
| Low range | Mid range | High range | |||||
| Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | ||
| Asus TUF Gaming TR120 (Reverse) | 130,7 | -76,2 | 1045,7 | -79,8 | 18780,2 | -90,9 | |
| BeQuiet! Pure Wings 3 (BL113) | 160,0 | -66,0 | 320,0 | -76,9 | 17726,2 | -91,0 | |
| Arctic P14 Max rev. 1 | 100,8 | -80,7 | 380,5 | -77,8 | 19330,5 | -91,0 | |
| Arctic P14 PWM PST CO rev. 3 | 92,4 | -75,2 | 1356,1 | -78,0 | 18780,2 | -90,7 | |
| Arctic P14 PWM PST rev. 4 | 97,9 | -75,1 | 349,0 | -73,2 | 18780,2 | -90,9 | |
| BeQuiet! Silent Wings 4 (BL117) | 123,4 | -63,7 | 369,7 | -71,7 | 19330,5 | -90,8 | |
| Endorfy Stratus 140 PWM | 138,5 | -59,6 | 380,5 | -77,1 | 19330,5 | -90,9 | |
| PCCooler CPS F5 R120 BK | 169,5 | -65,1 | 339,0 | -65,1 | 19330,5 | -90,9 | |
| Thermaltake Toughfan 14 Pro | 151,0 | -69,1 | 369,7 | -76,6 | 19897,0 | -90,9 | |
| Fractal Design Venturi HP-14 PWM | 123,4 | -73,2 | 369,7 | -74,6 | 18245,6 | -91,0 | |
| Seasonic MagFlow ARGB | 130,7 | -74,0 | 391,7 | -76,0 | 18780,2 | -90,9 | |
| Noctua NF-A14 PWM | 134,5 | -80,1 | 369,7 | -74,5 | 19330,5 | -91,0 | |
| BeQuiet! Pure Wings 3 (BL108) | 119,9 | -68,7 | 239,7 | -69,7 | 19330,5 | -91,0 | |
| Endorfy Stratus 120 PWM | 169,5 | -68,2 | 339,0 | -74,4 | 19330,5 | -90,9 | |
| Phanteks PH-F120T30 | 146,7 | -75,7 | 302,0 | -77,3 | 19330,5 | -90,9 | |
| BeQuiet! Light Wings White (BL101) | 50,4 | -81,7 | 213,6 | -80,2 | 19897,0 | -90,7 | |
| Scythe Kaze Flex II 120 | 123,4 | -71,9 | 349,0 | -78,0 | 19330,5 | -90,7 | |
| Valkyrie X12 | 184,9 | -69,7 | 369,7 | -71,5 | 18780,2 | -90,9 | |
| Fractal Design Silent R3 140 mm | 123,4 | -69,4 | 246,8 | -75,2 | 2215,8 | -89,1 | |
| Arctic P12 PWM PST A-RGB | 50,4 | -78,9 | 987,0 | -76,0 | 19330,5 | -90,7 | |
| Scythe Kaze Flex II 120 Slim | 155,4 | -69,5 | 349,0 | -77,9 | 19897,0 | -90,9 | |
| Seasonic MagFlow 1225 PWM | 164,7 | -77,2 | 329,4 | -74,1 | 18780,2 | -90,8 | |
| Arctic P12 PWM PST rev. 1 | 23,1 | -66,5 | 339,0 | -77,5 | 19330,5 | -90,7 | |
| Cooler Master Mobius 120 OC | 20,9 | -73,8 | 184,9 | -75,1 | 2152,7 | -83,8 | |
| Corsair AF120 RGB Elite | 179,6 | -65,9 | 359,2 | -73,5 | 19330,5 | -90,8 | |
| Enermax SquA RGB White | 138,5 | -66,0 | 339,0 | -75,3 | 19330,5 | -90,7 | |
| Endorfy Fluctus 140 PWM | 142,5 | -67,7 | 369,7 | -78,1 | 19330,5 | -91,2 | |
| Endorfy Fluctus 140 PWM ARGB | 142,5 | -69,4 | 380,5 | -78,6 | 19330,5 | -90,9 | |
| Arctic P12 Slim PWM PST | 127,0 | -68,2 | 369,7 | -76,3 | 18780,2 | -90,8 | |
| BeQuiet! Silent Wings Pro 4 (BL099) | 134,5 | -74,7 | 269,1 | -74,3 | 2416,3 | -83,6 | |
| Fractal Design Prisma AL-14 PWM | 106,8 | -68,8 | 369,7 | -76,2 | 19330,5 | -90,8 | |
| Gigabyte Aorus 140 ARGB | 116,5 | -73,7 | 380,5 | -75,6 | 3133,6 | -87,6 | |
| BeQuiet! Light Wings (BL075) | 179,6 | -64,8 | 718,4 | -75,7 | 19897,0 | -91,0 | |
| Fractal Design Aspect 14 RGB PWM | 123,4 | -62,6 | 369,7 | -73,2 | 19330,5 | -90,9 | |
| DeepCool FK120 | 179,6 | -74,8 | 339,0 | -75,1 | 19897,0 | -90,9 | |
| Asus TUF Gaming TF120 | 123,4 | -74,5 | 339,0 | -75,4 | 19330,5 | -90,7 | |
| BeQuiet! Light Wings (BL072) | 160,0 | -72,9 | 320,0 | -72,6 | 18780,2 | -90,7 | |
| DeepCool FC120 | 169,5 | -72,7 | 339,0 | -77,1 | 19897,0 | -90,8 | |
| Nidec Servo Gentle Typhoon D1225C (2150/12) | 190,3 | -70,2 | 380,5 | -77,2 | 19330,5 | -90,9 | |
| BeQuiet! Shadow Wings 2 (BL085) | N/A | N/A | N/A | N/A | N/A | N/A | |
| Noctua NF-A12x25 PWM | 23,1 | -77,9 | 213,6 | -70,4 | 19897,0 | -91,0 | |
| Corsair AF120 Elite (black) | 174,5 | -69,6 | 369,7 | -78,3 | 18780,2 | -90,9 | |
| Cooler Master MasterFan SF120M | 138,5 | -70,1 | 285,1 | -73,7 | 4063,7 | -78,2 | |
| Akasa Alucia SC12 | 164,7 | -74,0 | 1522,2 | -75,5 | 19897,0 | -90,8 | |
| BeQuiet! Silent Wings Pro 4 (BL098) | 190,3 | -73,1 | 339,0 | -69,8 | 2791,7 | -86,7 | |
| Thermalright X-Silent 120 | 50,4 | -79,3 | 239,7 | -72,6 | 2347,5 | -86,6 | |
| Fractal Design Aspect 12 RGB PWM | 130,7 | -74,5 | 339,0 | -75,8 | 18245,6 | -90,8 | |
| BeQuiet! Silent Wings 3 (BL066) | 130,7 | -71,4 | 369,7 | -79,2 | 18780,2 | -90,9 | |
| Gelid Zodiac | 138,5 | -75,4 | 277,0 | -75,6 | 19330,5 | -90,8 | |
| Fractal Design Dynamic X2 GP-12 PWM | 103,7 | -77,2 | 1566,8 | -76,7 | 2152,7 | -87,9 | |
| BeQuiet! Pure Wings 2 (BL039) | 130,7 | -78,6 | 369,7 | -77,2 | 17726,2 | -91,1 | |
| Gigabyte Aorus 120 ARGB | 190,3 | -70,5 | 369,7 | -75,5 | 19330,5 | -90,9 | |
| Arctic BioniX P120 A-RGB | 119,9 | -64,0 | 239,7 | -73,0 | 19330,5 | -90,9 | |
| Akasa OTTO SF12 | 151,0 | -70,0 | 339,0 | -75,4 | 4832,6 | -82,2 | |
| Cooler Master SickleFlow 120 ARGB | 134,5 | -69,2 | 310,9 | -74,9 | 4974,2 | -86,7 | |
| Alphacool SL-15 PWM | 130,7 | -77,8 | 369,7 | -72,7 | 19330,5 | -90,8 | |
| Arctic BioniX F120 | 142,5 | -73,8 | 369,7 | -77,3 | 3225,4 | -90,3 | |
| SilverStone SST-AP123 | SilverStone SST-AP123 | 151,0 | -72,3 | 339,0 | -74,4 | 19897,0 | -90,8 |
| Noctua NF-P12 redux-1700 PWM | 146,7 | -69,0 | 369,7 | -79,9 | 18780,2 | -91,0 | |
| SilentiumPC Fluctus 120 PWM | 179,6 | -66,3 | 359,2 | -76,8 | 2152,7 | -88,3 | |
| MSI MEG Silent Gale P12 | 195,8 | -77,5 | 403,2 | -71,9 | 19330,5 | -90,8 | |
| Asus ROG Strix XF120 | Asus ROG Strix XF120 | 130,7 | -62,5 | 329,4 | -87,8 | 18780,2 | -91,1 |
| Akasa Vegas X7 | 155,4 | -75,8 | 339,0 | -76,5 | 19330,5 | -90,7 | |
| Reeven Coldwing 12 | 160,0 | -71,4 | 339,0 | -77,9 | 19897,0 | -90,9 | |
| Reeven Kiran | 58,2 | -81,9 | 329,4 | -73,1 | 19330,5 | -90,8 | |
| SilentiumPC Sigma Pro 120 PWM | 127,0 | -72,9 | 339,0 | -78,0 | 2487,1 | -76,5 | |
| SilentiumPC Sigma Pro Corona RGB 120 | 134,5 | -68,8 | 538,2 | -80,3 | 2635,0 | -87,1 | |
| SilverStone SST-AP121 | 123,4 | -69,2 | 854,3 | -77,3 | 18780,2 | -91,1 | |
| SilverStone SST-FQ121 | 146,7 | -71,3 | 1522,2 | -79,6 | 19330,5 | -90,9 | |
| Xigmatek XLF-F1256 | 58,2 | -76,1 | 739,4 | -71,9 | 19330,5 | -91,1 |
| Fan | Dominant sound freq. and noise level, thinner rad@45 dBA | NF-F12 PWM | NF-A15 PWM | ||||
| Low range | Mid range | High range | |||||
| Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | ||
| Asus TUF Gaming TR120 (Reverse) | 160,0 | -71,3 | 1015,9 | -70,3 | 19330,5 | -90,9 | |
| BeQuiet! Pure Wings 3 (BL113) | 195,8 | -61,4 | 391,7 | -70,7 | 19897,0 | -90,7 | |
| Arctic P14 Max rev. 1 | 127,0 | -76,7 | 380,5 | -71,1 | 2091,4 | -89,9 | |
| Arctic P14 PWM PST CO rev. 3 | 113,1 | -66,3 | 369,7 | -68,1 | 18780,2 | -91,0 | |
| Arctic P14 PWM PST rev. 4 | 119,9 | -67,2 | 1522,2 | -70,1 | 19330,5 | -90,9 | |
| BeQuiet! Silent Wings 4 (BL117) | 160,0 | -57,4 | 320,0 | -67,1 | 2091,4 | -88,4 | |
| Endorfy Stratus 140 PWM | 174,5 | -54,9 | 380,5 | -71,4 | 2560,0 | -90,3 | |
| PCCooler CPS F5 R120 BK | 23,1 | -60,8 | 213,6 | -58,9 | 3133,6 | -89,6 | |
| Thermaltake Toughfan 14 Pro | 184,9 | -66,5 | 369,7 | -66,2 | 19330,5 | -90,8 | |
| Fractal Design Venturi HP-14 PWM | 134,5 | -60,5 | 380,5 | -71,5 | 2031,9 | -87,5 | |
| Seasonic MagFlow ARGB | 25,6 | -72,1 | 369,7 | -71,9 | 2091,4 | -87,6 | |
| Noctua NF-A14 PWM | 134,5 | -80,1 | 369,7 | -74,5 | 19330,5 | -91,0 | |
| BeQuiet! Pure Wings 3 (BL108) | 138,5 | -61,2 | 285,1 | -65,6 | 19330,5 | -90,8 | |
| Endorfy Stratus 120 PWM | 213,6 | -59,6 | 1522,2 | -72,9 | 3225,4 | -87,9 | |
| Phanteks PH-F120T30 | 179,6 | -68,9 | 718,4 | -66,0 | 2152,7 | -87,2 | |
| BeQuiet! Light Wings White (BL101) | 119,9 | -73,4 | 269,1 | -70,3 | 3225,4 | -87,8 | |
| Scythe Kaze Flex II 120 | 33,6 | -71,4 | 213,6 | -72,4 | 2487,1 | -89,7 | |
| Valkyrie X12 | 25,2 | -71,5 | 226,3 | -60,3 | 19897,0 | -90,9 | |
| Fractal Design Silent R3 140 mm | N/A | N/A | N/A | N/A | N/A | N/A | |
| Arctic P12 PWM PST A-RGB | 142,5 | -71,3 | 1140,4 | -72,4 | 3133,6 | -89,2 | |
| Scythe Kaze Flex II 120 Slim | 195,8 | -65,7 | 380,5 | -72,0 | 19330,5 | -90,7 | |
| Seasonic MagFlow 1225 PWM | 24,8 | -73,8 | 1522,2 | -70,6 | 2152,7 | -86,5 | |
| Arctic P12 PWM PST rev. 1 | N/A | N/A | N/A | N/A | N/A | N/A | |
| Cooler Master Mobius 120 OC | 239,7 | -65,6 | 1522,2 | -67,5 | 2280,7 | -85,7 | |
| Corsair AF120 RGB Elite | 130,7 | -71,7 | 213,6 | -65,7 | 19330,5 | -90,9 | |
| Enermax SquA RGB White | 195,8 | -72,6 | 391,7 | -70,5 | 19330,5 | -90,6 | |
| Endorfy Fluctus 140 PWM ARGB | 179,6 | -62,8 | 1478,9 | -71,8 | 2031,9 | -85,4 | |
| Endorfy Fluctus 140 PWM ARGB | 179,6 | -63,7 | 391,7 | -69,3 | 2091,4 | -84,6 | |
| Arctic P12 Slim PWM PST | 195,8 | -62,2 | 391,7 | -70,7 | 2091,4 | -86,2 | |
| BeQuiet! Silent Wings Pro 4 (BL099) | 164,7 | -69,5 | 329,4 | -64,4 | 2416,3 | -80,6 | |
| Fractal Design Prisma AL-14 PWM | 134,5 | -62,8 | 538,2 | -69,3 | 6267,2 | -89,2 | |
| Gigabyte Aorus 140 ARGB | 142,5 | -67,5 | 369,7 | -70,5 | 2215,8 | -86,4 | |
| BeQuiet! Light Wings (BL075) | 119,9 | -67,4 | 1522,2 | -66,0 | 2152,7 | -81,3 | |
| Fractal Design Aspect 14 RGB PWM | 130,7 | -68,5 | 380,5 | -62,6 | 2280,7 | -88,4 | |
| DeepCool FK120 | 23,1 | -71,6 | 339,0 | -72,3 | 5424,5 | -90,4 | |
| Asus TUF Gaming TF120 | 155,4 | -61,3 | 310,9 | -68,0 | 2091,4 | -88,7 | |
| BeQuiet! Light Wings (BL072) | 184,9 | -71,3 | 369,7 | -65,5 | 3133,6 | -89,6 | |
| DeepCool FC120 | 23,1 | -66,7 | 213,6 | -70,3 | 2416,3 | -87,0 | |
| Nidec Servo Gentle Typhoon D1225C (2150/12) | 25,6 | -73,0 | 246,8 | -59,1 | 2280,7 | -82,0 | |
| BeQuiet! Shadow Wings 2 (BL085) | N/A | N/A | N/A | N/A | N/A | N/A | |
| Noctua NF-A12x25 PWM | 28,3 | -77,0 | 261,4 | -67,7 | 2091,4 | -88,9 | |
| Corsair AF120 Elite (black) | 130,7 | -77,2 | 213,6 | -63,0 | 2152,7 | -87,3 | |
| Cooler Master MasterFan SF120M | 169,5 | -65,3 | 339,0 | -59,2 | 4063,7 | -71,7 | |
| Akasa Alucia SC12 | 23,1 | -73,1 | 207,5 | -68,0 | 19330,5 | -90,7 | |
| BeQuiet! Silent Wings Pro 4 (BL098) | 20,3 | -78,5 | 246,8 | -66,7 | 2215,8 | -83,3 | |
| Thermalright X-Silent 120 | N/A | N/A | N/A | N/A | N/A | N/A | |
| Fractal Design Aspect 12 RGB PWM | 160,0 | -71,1 | 339,0 | -69,4 | 2487,1 | -90,1 | |
| BeQuiet! Silent Wings 3 (BL066) | 160,0 | -70,9 | 320,0 | -65,6 | 3133,6 | -90,0 | |
| Gelid Zodiac | 169,5 | -70,4 | 339,0 | -66,5 | 2957,7 | -83,2 | |
| Fractal Design Dynamic X2 GP-12 PWM | 142,5 | -66,6 | 329,4 | -69,0 | 2215,8 | -74,1 | |
| BeQuiet! Pure Wings 2 (BL039) | 127,0 | -72,1 | 391,7 | -71,3 | 18780,2 | -90,9 | |
| Gigabyte Aorus 120 ARGB | 155,4 | -67,5 | 239,7 | -65,5 | 2487,1 | -86,1 | |
| Arctic BioniX P120 A-RGB | 174,5 | -71,7 | 349,0 | -63,0 | 4832,6 | -82,8 | |
| Akasa OTTO SF12 | 190,3 | -66,3 | 380,5 | -72,4 | 4832,6 | -79,6 | |
| Cooler Master SickleFlow 120 ARGB | 169,5 | -65,4 | 678,1 | -66,9 | 2215,8 | -82,2 | |
| Alphacool SL-15 PWM | 151,0 | -74,1 | 232,9 | -68,2 | 2215,8 | -87,2 | |
| Arctic BioniX F120 | 174,5 | -71,7 | 349,0 | -63,0 | 4832,6 | -82,8 | |
| SilverStone SST-AP123 | SilverStone SST-AP123 | 184,9 | -70,9 | 246,8 | -66,5 | 2215,8 | -85,4 |
| Noctua NF-P12 redux-1700 PWM | 184,9 | -64,7 | 329,4 | -62,1 | 19897,0 | -90,9 | |
| SilentiumPC Fluctus 120 PWM | 23,1 | -65,1 | 219,8 | -59,8 | 2215,8 | -80,8 | |
| MSI MEG Silent Gale P12 | 25,6 | -74,3 | 339,0 | -71,7 | 2416,3 | -85,1 | |
| Asus ROG Strix XF120 | 164,7 | -66,8 | 320,0 | -68,2 | 2416,3 | -83,8 | |
| Akasa Vegas X7 | N/A | N/A | N/A | N/A | N/A | N/A | |
| Reeven Coldwing 12 | 195,8 | -69,4 | 391,7 | -71,9 | 2152,7 | -85,6 | |
| Reeven Kiran | 123,4 | -71,7 | 391,7 | -71,2 | 3225,4 | -84,4 | |
| SilentiumPC Sigma Pro 120 PWM | 142,5 | -72,4 | 339,0 | -72,5 | 2152,7 | -76,1 | |
| SilentiumPC Sigma Pro Corona RGB 120 | 23,1 | -59,7 | 329,4 | -69,7 | 2635,0 | -81,1 | |
| SilverStone SST-AP121 | 127,0 | -65,5 | 310,9 | -70,2 | 18780,2 | -90,9 | |
| SilverStone SST-FQ121 | 20,3 | -66,0 | 201,6 | -65,8 | 18780,2 | -90,9 | |
| Xigmatek XLF-F1256 | 130,7 | -64,2 | 739,4 | -64,3 | 3133,6 | -90,8 |
Prečo niekedy pri ventilátore chýba hodnota? Dôvodov môže byť viac. Obvykle je to preto, že nebolo možné daný ventilátor zregulovať na cieľovú hladinu hluku. Niektoré majú vyššie minimálne otáčky (alebo otáčky sú aj nízke, ale má príliš hlučný motorček) alebo sa jedná o pomalší ventilátor, ktorý si na vyššie decibely nedosiahne. Výsledky v grafoch chýbajú ale aj vtedy, ak sa rotor šúcha o sito nylonového filtra. Vtedy túto kombináciu vyhodnocujeme ako nekompatibilnú. A nula v grafoch je prirodzene aj v situáciách, kedy nameriame 0,00. To je častý jav pri mimoriadne nízkych otáčkach s prekážkami alebo v rámci meraní vibrácií.
Na mriežku ste ich montovali tak ako budú štandardne v skrinke, čiže v pull konfigurácii s mriežkou pred nimi? Ak hej tak škoda toho katastrofálneho zvukového profilu na mriežke, inak by bol ideálny ako spodný fan do skriniek typu ASUS Prime AP201. Otázka je aký zvukový profil budú mať na netradičnej mriežke v skrinkách typu Jonsbo D30/D40 a ich kópií (napr. Gamemax Spark/Spark Pro). Inak ma napadá využitie už fakt iba na predok skrinky keď z nejakého dôvodu chce mať človek tú „peknú“ stranu vnútri skrinky, nie zpredu 🙂
Áno, mriežka sa na účely testov inštaluje štandardne pred ventilátor, respektíve pred rotor (na pull). V opačnom prípade je dosah na vyššiu hlučnosť výrazne menší. Pri reverznom variante TF120 to bude ale na kritických frekvenciách, ktoré exponuje mriežka, vždy „horšie“. Kvôli tým statorovým lamelám… a keď sa stretne takéto kombo, kde je pred ventilátorom nielen mriežka, ale teda aj tie vzpery, tak to v pásme 300–400 Hz nie je sranda. Obzvlášť teda pri tých nižších rýchlostiach, ktorými človek tak nejako predpokladá, že chod chladenia bude tichý… isteže, vzor od vzoru (mriežky) sa bude hlučnosť líšiť, ale z nejakých interných testov, čo máme, môžem konštatovať, že ten trend sa úplne meniť nebude. Snáď sa tie testy s vplyvom rôznych mriežok na výkonnostno-akustické bude výhľadovo blížiť aj nejakej publikovateľnej podobe. On je trochu „problém“ v tom, že pre rozumné závery nestačí otestovať 15 mriežok s jedným ventilátorom, ale musí to byť v kombinácii s viacerými. A čím viac, tým lepšie, samozrejme.
S tvarem statorových paprsků si mohli alespoň trochu pohrát. S přihlédnutím k ceně je hluboká ostuda, že paprsky nechali beze změny, na plocho, s poměrně ostrými hranami.
To máte stopercentne pravdu. Pokiaľ je jasne preukázateľné, že statorové vzpery na sacej strane zvyšujú hlučnosť, ich aerodynamický dizajn by mal na to reagovať. Spôsobom, aby bol negatívny dosah na hlučnosť (a takisto prietok vzduchu) čo najnižší. Keď je konštrukcia statorových vzpier rovnaká ako u štandardného variantu, tak je evidentné, že sa s návrhom a psychoakustickými optimalizáciami príliš netrápili. Vzpery na výstupe, majú na výkonnostno-akustické vlastnosti podstatne menší vplyv. Aj preto im často nie je venovaná príliš veľká pozornosť a nerieši ich ani Noctua, ktorá dolaďuje každú „prkotinu“.
Aj vzpery na najnovších ventilátoroch NF-A14x25r G2 sa zdajú byť nešikovné, neaorodynamické, ale na výstupe môžu byť. Na vstupné vzpery pri reveznom dizajne by šla pravdepodobne inak. Asus sa tým ale príliš nezaoberal a možno i s otázkou „prečo by to mal robiť“, keď pre 99,9 % ich zákazníkov by táto práca (na aerodynamickejších) vzperách nezmenila nákupné správanie. Asi to riešime hlavne my, nadšenci. 🙂
Tak? Pracujete dnem i nocí, o hladu a beze spánku na něčem obsáhlejším s tou G2/vrtulí, jenž máte?
Viete prosím dotaz položiť ešte nejako inak, napísať ho inými slovami? Neviem, k čomu smeruje tá prvá otázka. Na druhú je odpoveď „nie“, NF-A14x25r G2 sa už neplánujeme nijako špeciálne venovať (teda, pokiaľ nepočítam spoluúčasť tohto ventilátora v rámci budúcotýždňových testov chladiča NH-D15 G2…).
Musíme počkať na non-r variant (NF-A14x25 G2) s kruhovým rámčekom, ktorý má pre 140 mm ventilátor štandardnú rozteč dier. U toho Vám viem sľúbiť viacero rozborov nad rámec tých, ktoré robíme pri ventilátoroch štandardne. Ale to až potom, keď bude možné riadne uchytenie na testovací tunel. Potom sa môžeme eventuálne znovu vrátiť aj k NF-A14x25r G2 s uchytením cez rôzne adaptéry, ako navrhoval the patient, a otestovať, porovnať. Na to by sme sa vlastne mohli predpripraviť aj skôr, pred vydaním NF-A14x25 G2, ak by niekto chcel dáta k tomu, ako by NF-A14x25r G2 fungoval cez jeho DYI adaptér, ktorý spraví zo 105-milimetrového uchytenia 125-milimetrové.
Pre radiátory by potom mohla byť pridaná hodnota takýchto adaptérov aj v tom, že by súčasťou ich konštrukcie boli aj tesniace prvky v rohoch. Takto, s veľkými dierami, dochádza k výrazným tlakovým stratám a celkom určite môžeme konštatovať, že za takýchto okolností NF-A14x25r G2 dieru do sveta ventilátorov v takomto prostredí (na radiátoroch) neurobí.
Rozumím. Tož se tedy nepracuje dnem i nocí na G2 chladiči, děkuji. Čekám tedy na klasickou 140, až bude.
Na testoch chladiča NH-D15 G2 sa pracuje, na stredu máme naplánované vydanie štandardných testov so štandardnou základňou i uchytením (k procesoru). K variantom LBC a HBC sa dostaneme až neskôr, pravdepodobne po vydaní procesorov Intel Arrow Lake. Potom začne vznikať aj nejaká nová testovacia metodika (s testami naprieč platformami, na platforme AMD – Zen 5 – aj Intel – LGA 1851), ktorá bude lepšie (než LGA 1200) reflektovať snahu výrobcov o optimálny kontakt chladiča s procesorom. Nie je to iba Noctua, ktorá sa týmito optimalizáciami zaoberá.
