Interiér
Nový model skriniek triedy „CH“ ste už mohli vidieť v rámci zostavy, pri ktorej sme sa trochu hrali s optimalizáciami chladenia a s ohľadom na čo najtichší chod. Teraz je tu štandardná recenzia s detailnejším rozborom. Oproti radu CH510 Digital je CH560 (WH) o trochu drahšia, ale zato prichádza s bohatšou výbavou. A to výrazne. Jej najväčším ťahákom sú štyri efektívne ventilátory s osvetlením ARGB.
Interiér
Vnútorná časť podnosu je kompatibilitou totožná ako nižší rad skriniek CH510. Základné dosky sem osadíte vo formátoch Mini-ITX, mATX, ATX a aj E-ATX. Treba ale upozorniť, že pri najväčšom formáte základnej dosky si prekryjete vertikálne priechodky pre kabeláž. Pre grafické karty máte k dispozícii 380 mm priestoru, vďaka čomu sa pri výbere nemusíte nijako obmedzovať. Ani pri výbere vežovitého chladiča procesora sa nebudete obmedzovať, pretože máte k dispozícii 175 mm priestoru.

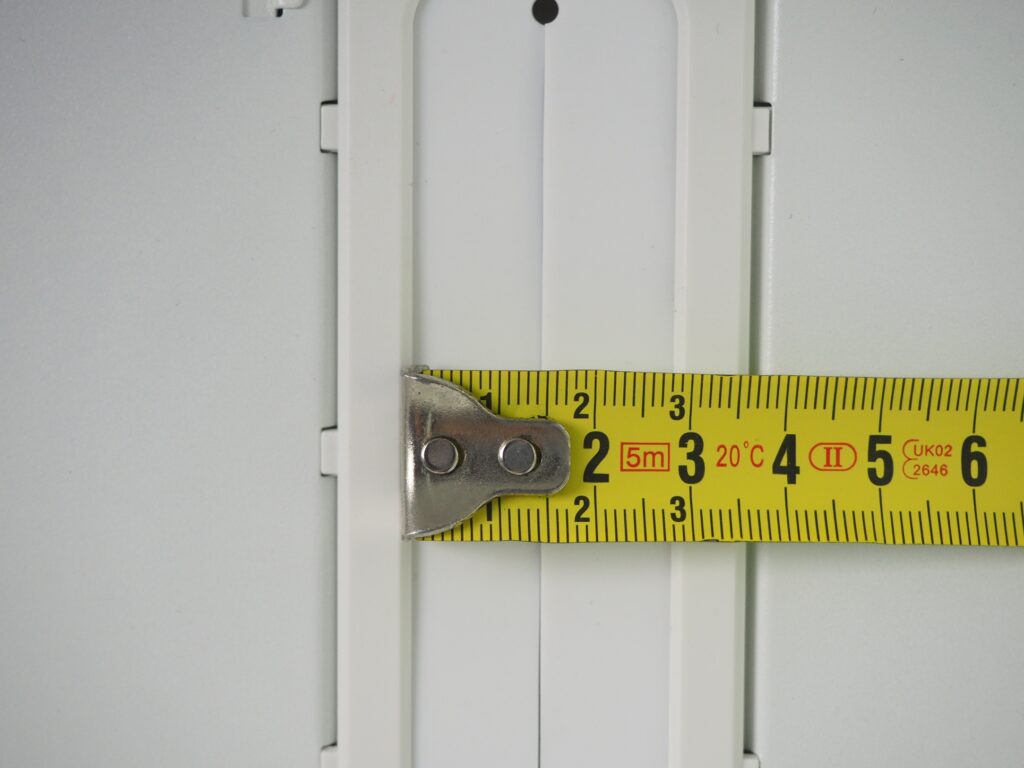

Vertikálne priechodky kabeláže sú kryté gumenou krytkou, ktorá je osadená priamo do podnosu. To bráni pri prevliekaní káblov vysunutie gumovej krytky, ako sa to často deje pri tých jednoduchých krytkách. Na prevlečenie máte 28 mm, čo postačí aj pre väčšie zväzky káblov.
Pozdĺžne spodnej priechodky sú vpravo aj vľavo otvory, na ktoré sa dá namontovať držiak grafickej karty. Ten je možné vertikálne aj horizontálne nastaviť pre presné umiestnenie. Aj keď je jeho spracovanie jednoduché, tak svoju funkciu plní, ako má.
Strop tunela je perforovaný otvormi rovnakej veľkosti, ako to je na prednom paneli. To pomôže aj potencionálnym ventilátorom na ňom umiestneným, pretože je možnosť sem osadiť dva 120 mm. Absencia gumených krytiek na priechodkách tunela nie je prekážka, ba naopak. Vďaka tomu nie sú otvory zúžené a tak máte na prevlečenie kabeláže príjemných 25 mm.

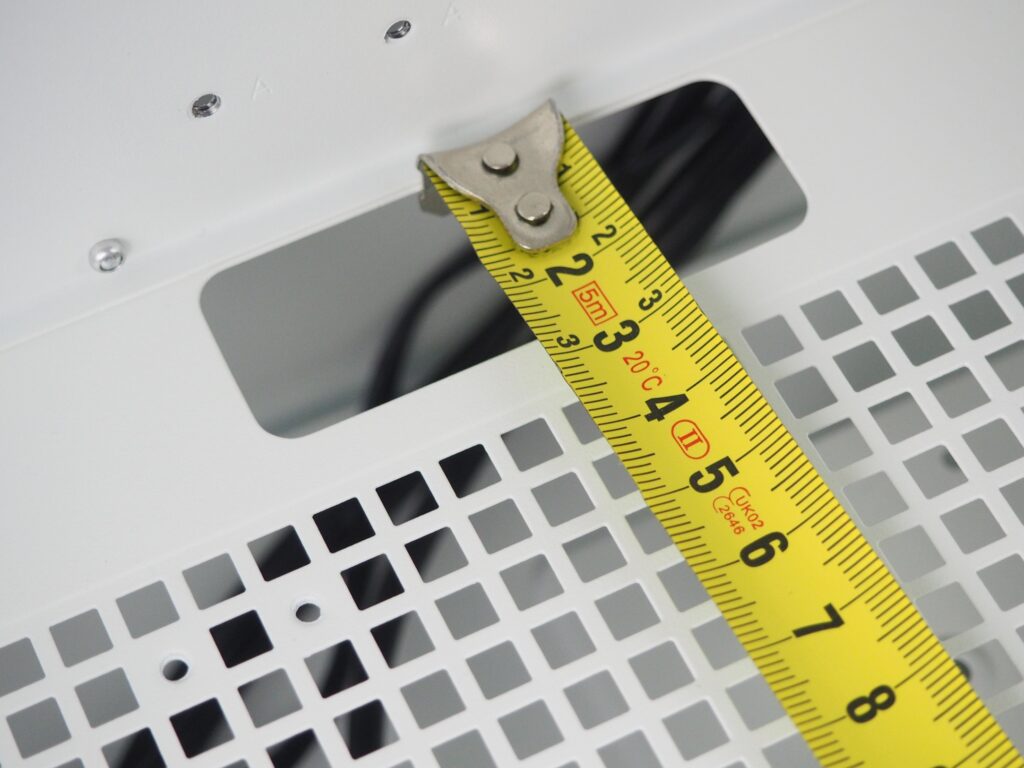

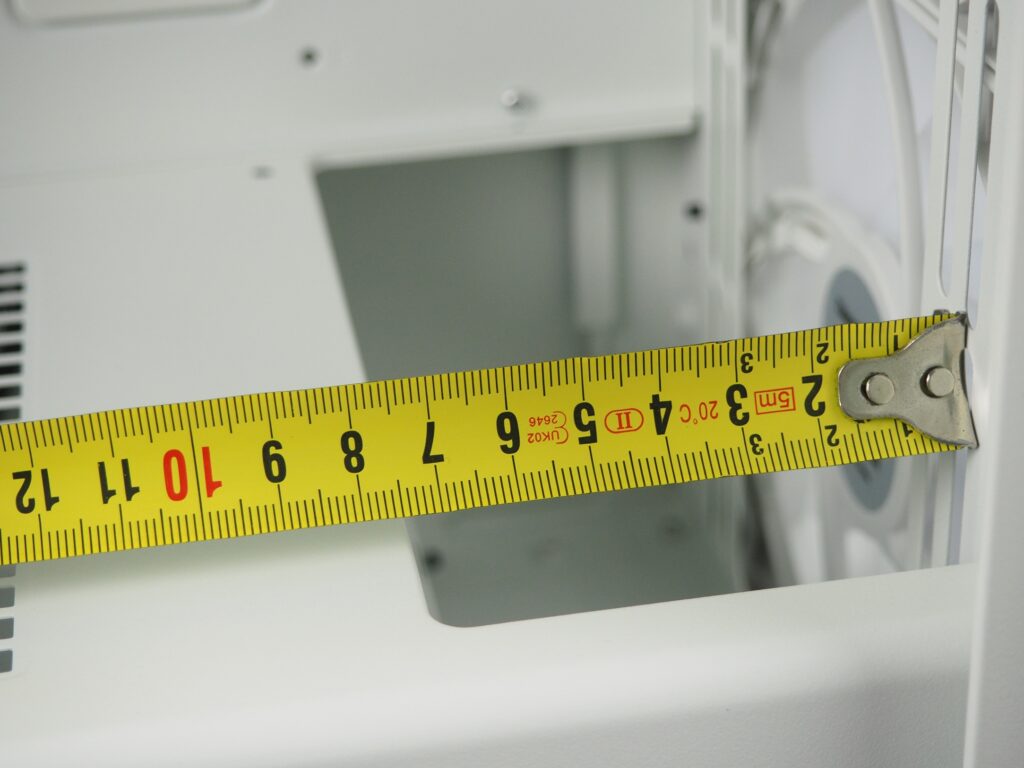

Vpredu tunela je výrez pre radiátor kvapalinového chladiča, pre ktorý je k dispozícii až 75 mm. S toľkým priestorom sem môžete umiestniť aj tie najhrubšie radiátory.

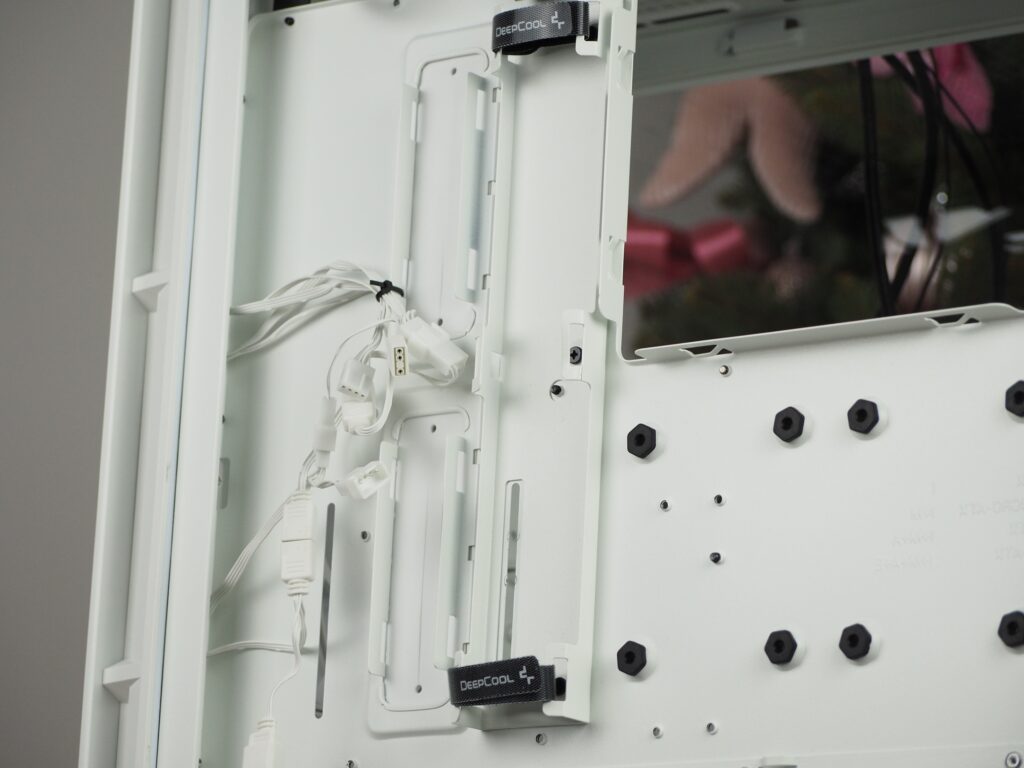

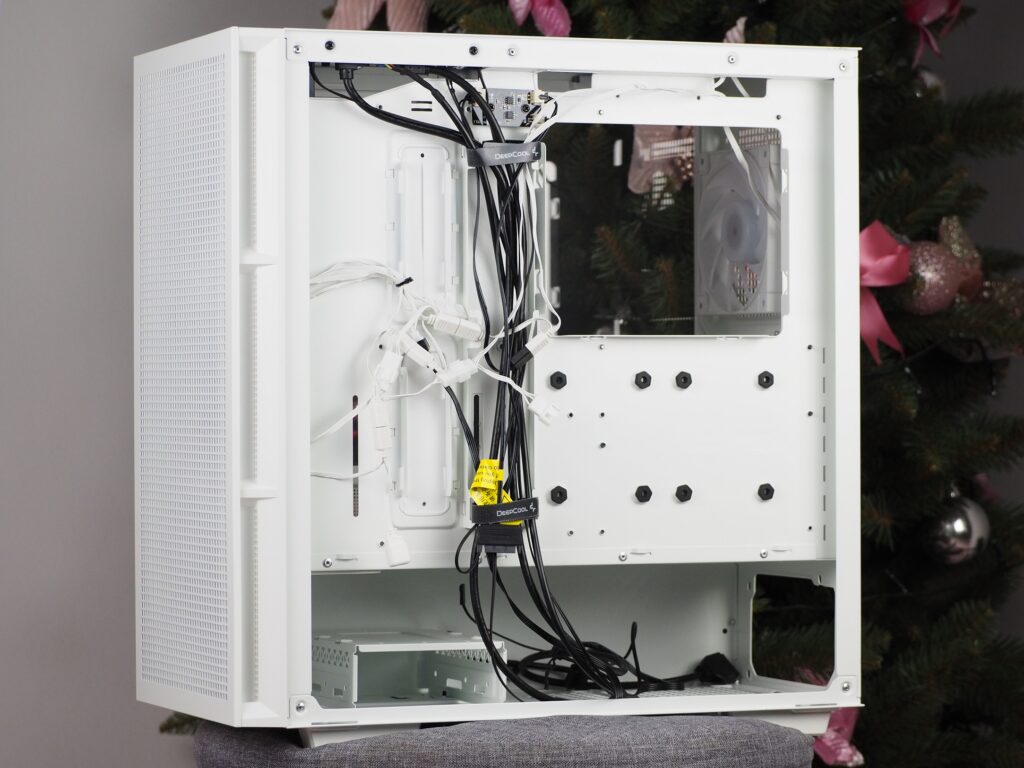

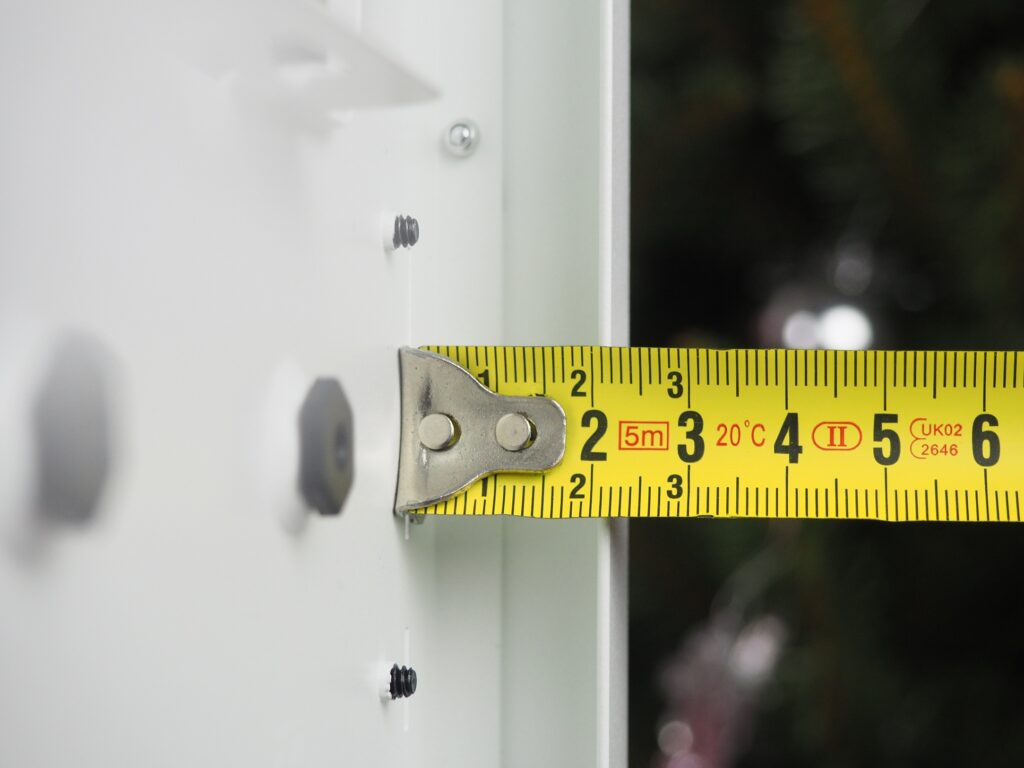

Pre väčšie množstvo káblov, ktorých tu je kvôli podsvieteným ventilátorom dosť, sú vytvorené dve vertikálne cestičky hneď vedľa seba. Jedna cestička vedie priamo cez priechodky – pre káble priamo zo zdroja a druhá je pre káble zo skrinky. Takto sa medzi sebou nemiešajú a ich správa by mala byť relatívne jednoduchá. Na druhom žlabe nájdete tri sťahovacie pásky so suchým zipsom, čo pre uchytenie hlavneho zväzku káblov stačí. Aj otvor za základnou doskou ponúka ohnuté výčnelky, o ktoré sa dá kabeláž uchytiť. Tieto otvory sú už menšie a skôr prispôsobené pre jednorázové sťahovacie pásky z príslušenstva ale dajú sa tam osadiť aj tie opakovacie. Pre správu kabeláže máte k dispozícii 26 mm priestoru, kde je zarátaná aj hĺbka bočnice.

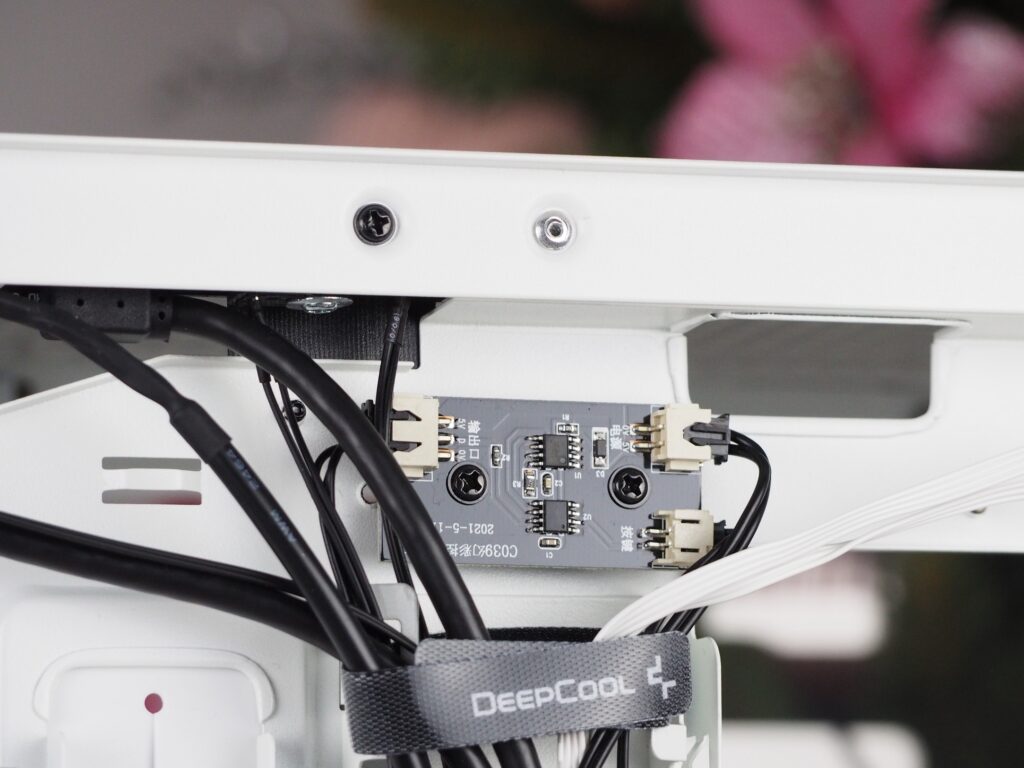

Všetky štyri osadené ventilátory sa dajú reťaziť medzi sebou – aj kábel pre napájanie aj pre podsvietenie. Vďaka tomu sa dajú napojiť všetky ventilátory do malého rozbočovača priamo pod stropom. Ak ho využijete aj ako ovládanie pre podsvietenie, tak musí byť napájaný pomocou kábla SATA priamo z napájacieho zdroja. Pri ovládaní podsvietenia cez základnú dosku nesmie byť rozbočovač prepojený so zdrojom.

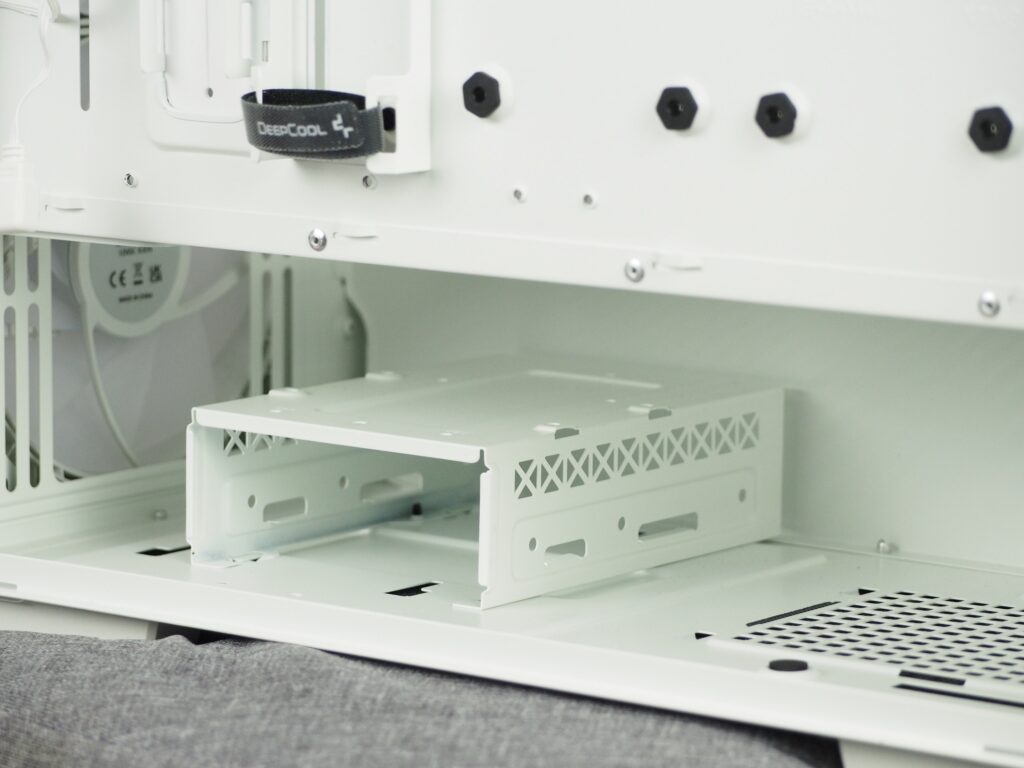

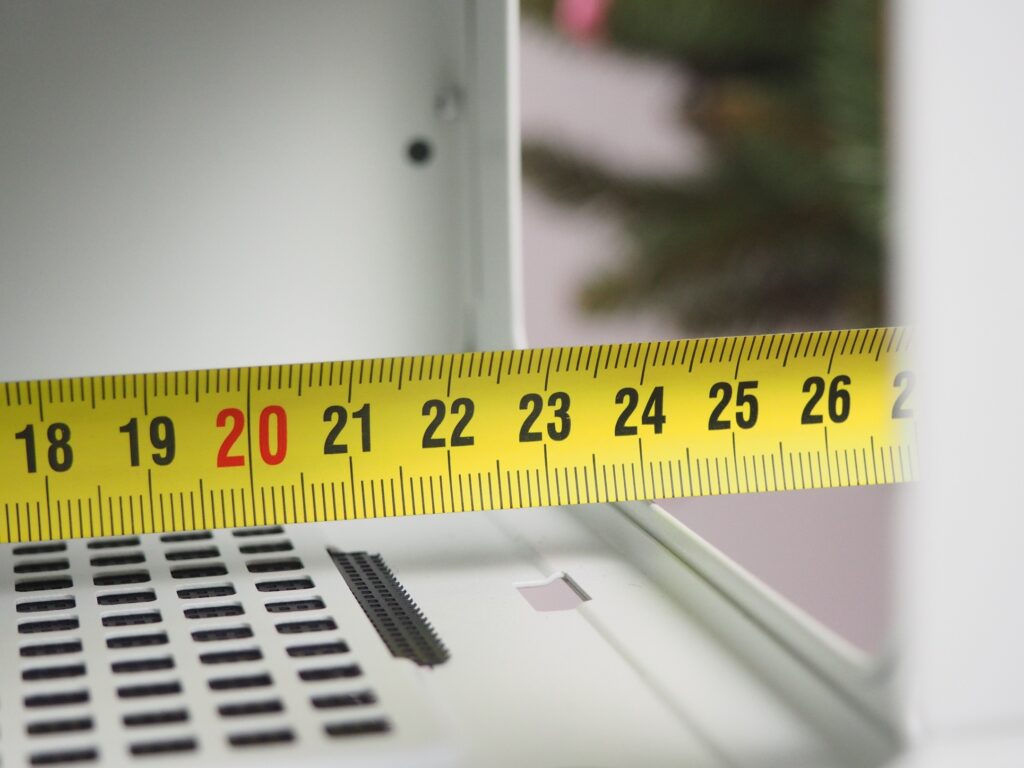

Pre úložiská má skrinka pripravené štyri pozície. Dve „rýchloupínacie“ sa nachádzajú na podnose pre 2,5″ SSD/HDD. Jednoduchosť a rýchlosť úchytu je v špeciálnych skrutkách, ktoré namontujete na úložisko a následne do otvorov na podnose jednoducho zapadnú. Ďalšie pozície pre úložiská sa nachádzajú v tuneli. Na vrchnej časti je možné osadiť 2,5″ alebo 3,5″ úložisko, zatiaľ čo dovnútra zasuniete iba 3,5-palcové. Tento priečinok je možné posunúť o 30 mm dopredu, vďaka čomu získate pre napájací zdroj s káblami až 270 mm priestoru. V pôvodnej pozícii má aj tak slušných 240 mm.

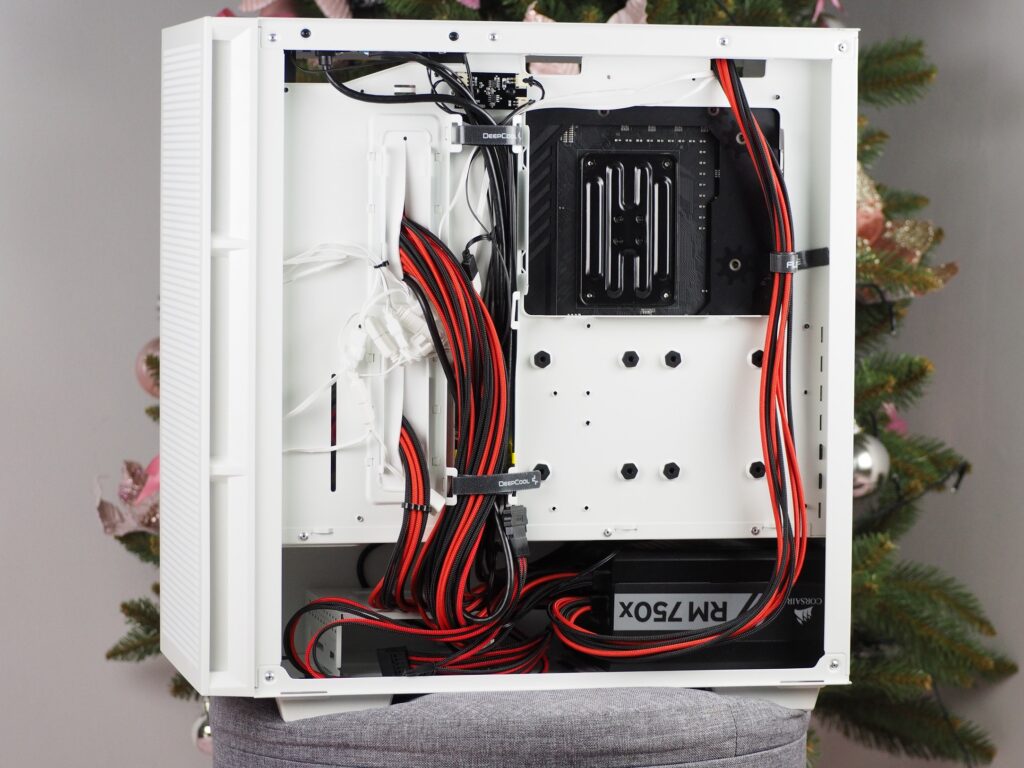

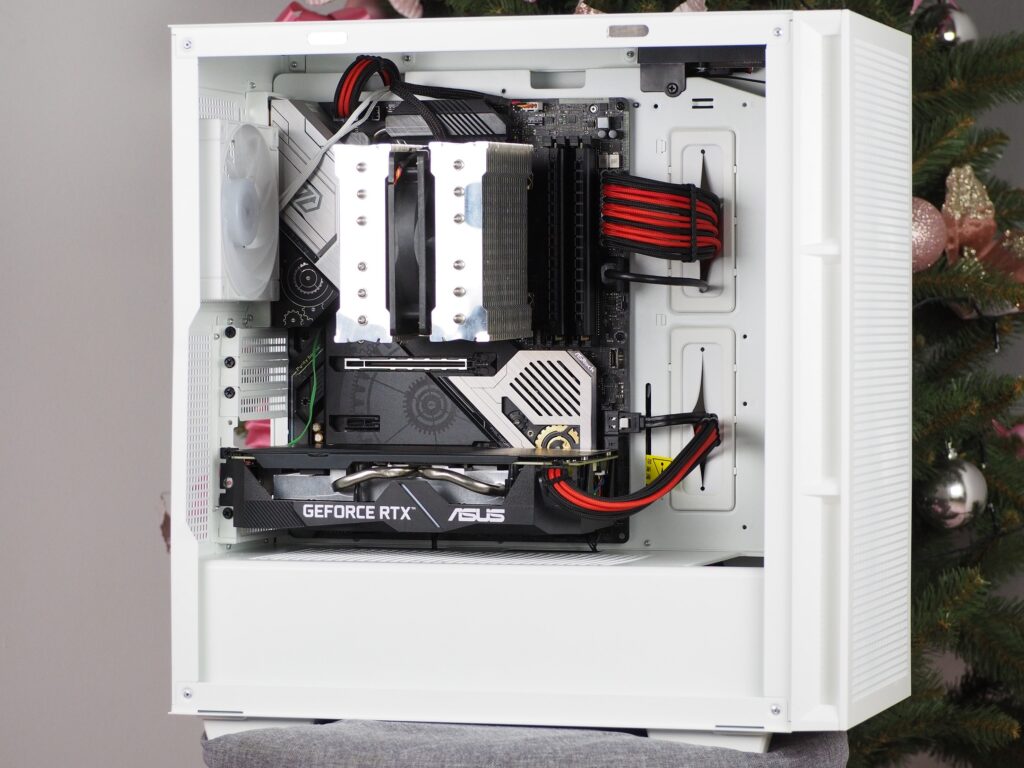

Za podnosom sa správa kabeláže tvorila relatívne jednoducho a to aj keď som vyskúšal dať 24-pinový kábel napájania základnej dosky cez vedľajšiu cestičku, než by posprávnosti mal ísť. Vďaka tomu som zistil, že zavrieť pravú bočnicu nie je pre skrinku prekážka ani s hrubším zväzkom káblov. Aj z opačnej strany prebehla inštalácia hardvéru a jeho zapájaní hladko. Dokonca aj kábel napájania procesora sa dal jednoducho pod stropom zapojiť. A to už bol osadený vežovitý chladič procesora na svojom mieste.

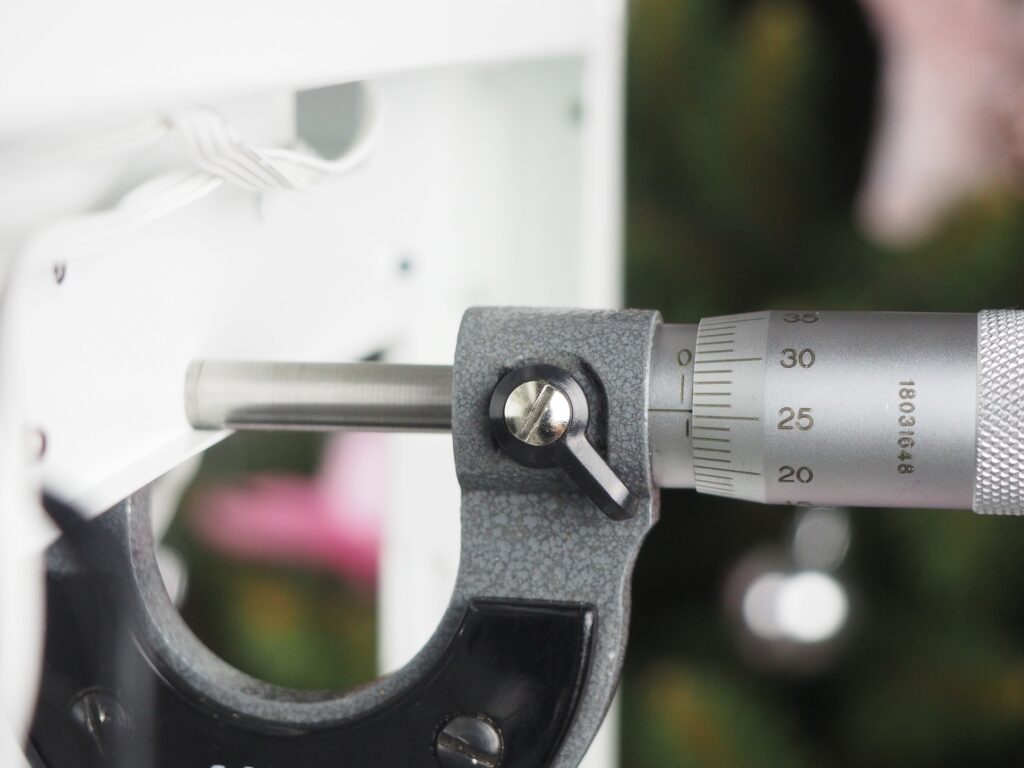

Všetko na sebe drží podnos o hrúbke 0,75 mm, čo je o 0,1 mm menej, než má pravá bočnica. Tam je už cítiť rozdiel v tuhosti a podnos je o niečo málo viac poddajný.
