Jednu skrinku charakteristickú dreveným predným panelom sme tu už mali. Pre niekoho potreby ale nemusela byť „dosť veľká“, čo však teraz rieši variant XL. Okrem iného v tomto článku nájdete aj testy s dvoma rôznymi konfiguráciami ventilátorov. A tiež porovnanie chladenia s menším modelom North Mesh. A nielen s ním, vo výsledkovej databáze máme už na porovnanie celkom 25 iných skriniek.
Interiér
Vnútro skrinky sa naplno otvorí po odobratí prídavného bočného panela. Ten má svoju primárnu funkciu vo variante skrinky Mesh, kde je na neho možné uchytiť bočný držiak ventilátorov. Bez prídavného panela je vnútro skrinky plne otvorené a dá sa v ňom efektívnejšie manipulovať.

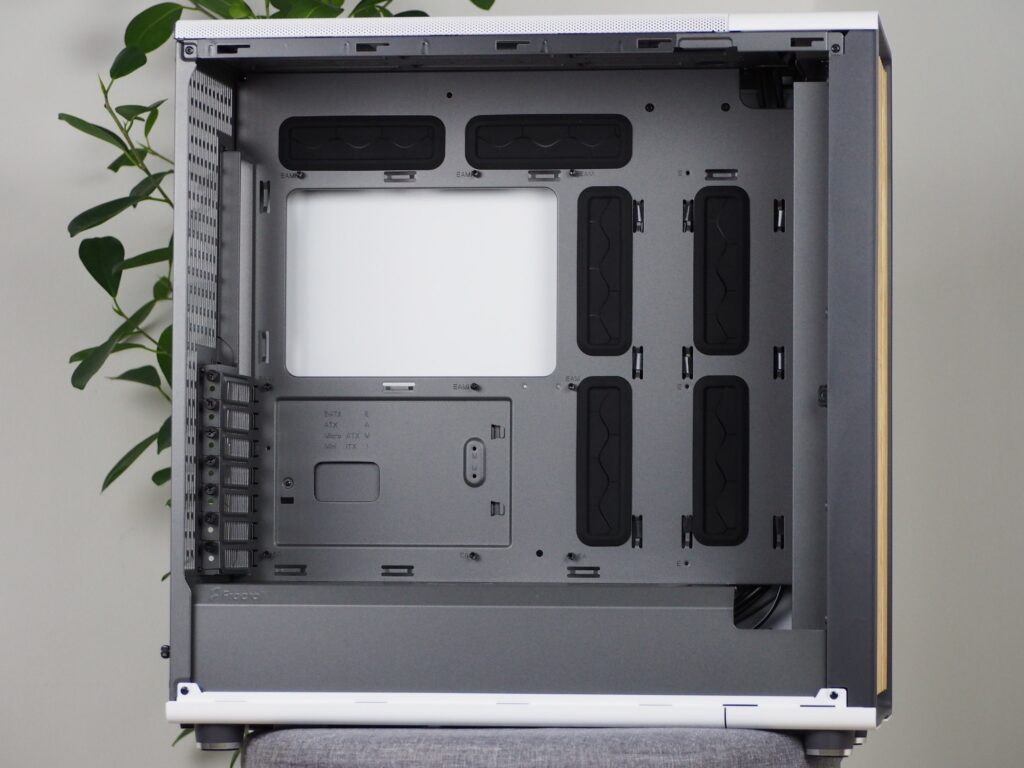

Legenda pre úchyt základných dosiek je vyrazená priamo na podnose, pričom novinka podporuje už aj formát E-ATX do šírky 330 mm. Pre tieto väčšie základné dosky sú tu prispôsobené aj priechodky kabeláže, kde je vpredu na podnose pridaná ďalšia dvojica. Väčšia verzia „XL“ prináša aj väčšiu kompatibilitu pre grafické karty. Tá sa zväčšila o 58 mm – na 413 mm. Pri nainštalovanom radiátore kvapalinového chladiča sa síce priestor zmenší ale v prípade novinky je k dispozícii stále úctyhodných 380 mm. Taktiež priestor pre vežovité chladiče procesora nabral na veľkosti, zo 170 na 185 mm.

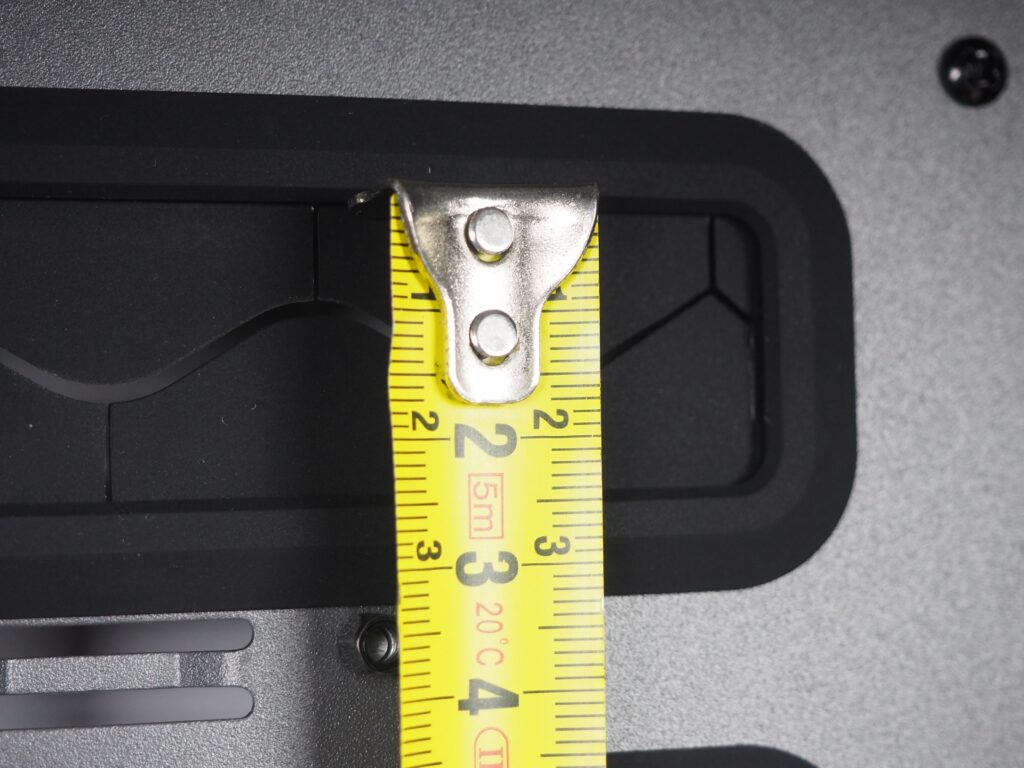

Všetky priechodky na podnose majú gumené kryty pre ucelený vzhľad. V otvoroch držia pevne – nemajú tendenciu sa vysunúť pri prevliekaní kabeláže. Šírka horizontálnych a vertikálnych priechodiek je 25 mm, čo je dostatočne veľký priestor aj na prestrčenie hrubých zväzkov káblov.

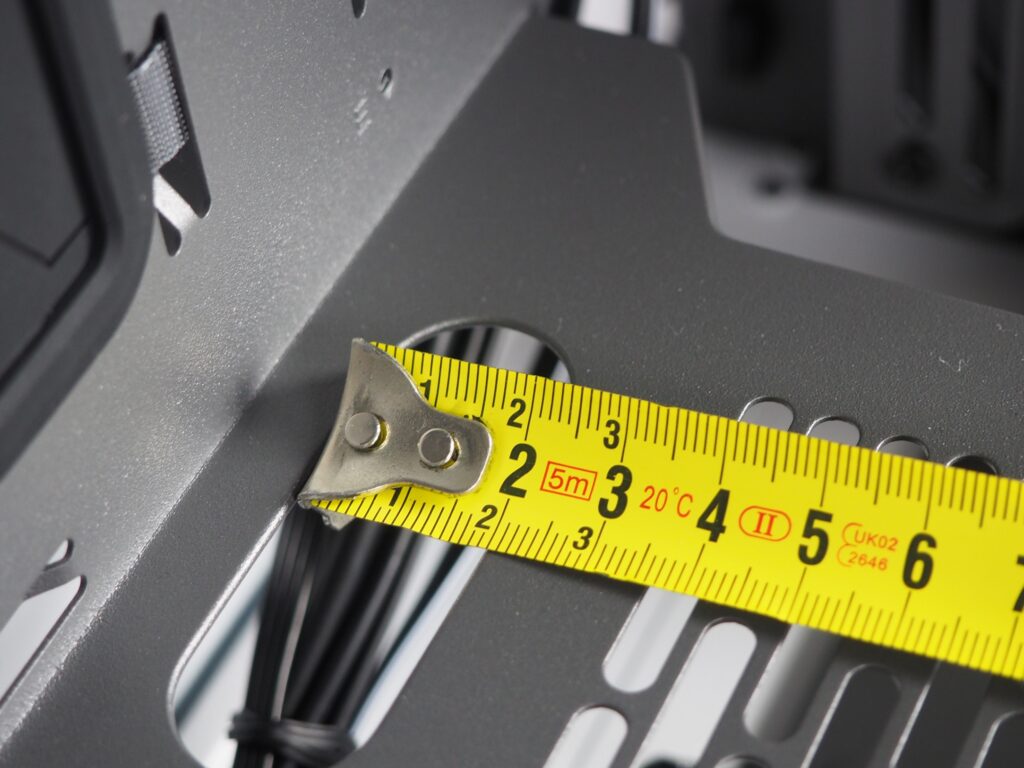

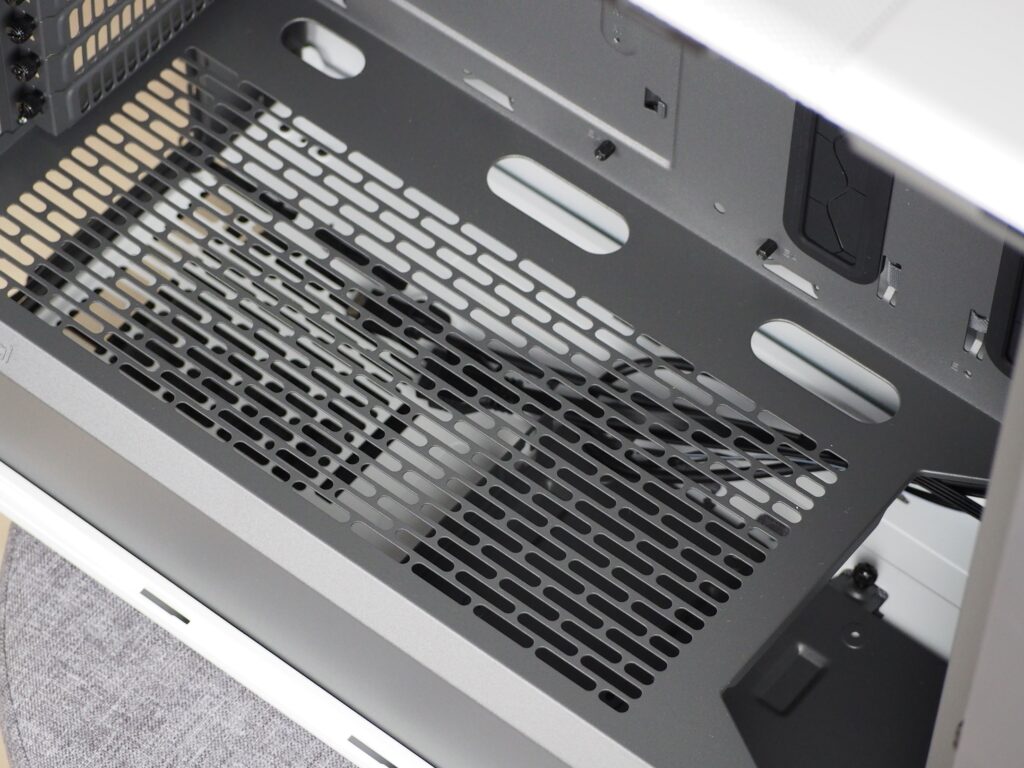

Plocha perforovanej časti tunela sa oproti menšej variante výrazne zvýšila. Kvôli vzdušnému stropu je táto časť aj pomerne labilná. Na druhú stranu sa na tunel oficiálne nič neukladá a slúži skôr pre jeho lepšie odvetrávanie. Je mi záhadou, prečo Fractal neoznačil strop tunela ako alternatívnu pozíciu pre dva 120 mm ventilátor. Nakoľko sa jedná o rovnako tvarovanú perforáciu ako tomu je na zadnej strane skrinky, tak táto možnosť tu je. Blízko podnosu sú tu tri otvory slúžiace pre kabeláž. Tie už nemajú žiadne gumené krytky, čo celistvosť skrinky ale nenarúša. Zaujímavé je, že prvé dva otvory majú šírku 20 mm a zadný iba 17. To môže sťažiť zapájanie väčších konektorov akým je napríklad ten, pre vyvedenie zvuku priamo na vrchný panel I/O skrinky.
Vpredu je výrez v strope tunela o veľkosti 85 mm pre radiátor kvapalinového chladiča. Vďaka veľkému priestoru je možné umiestniť dopredu aj najhrubšie radiátory.

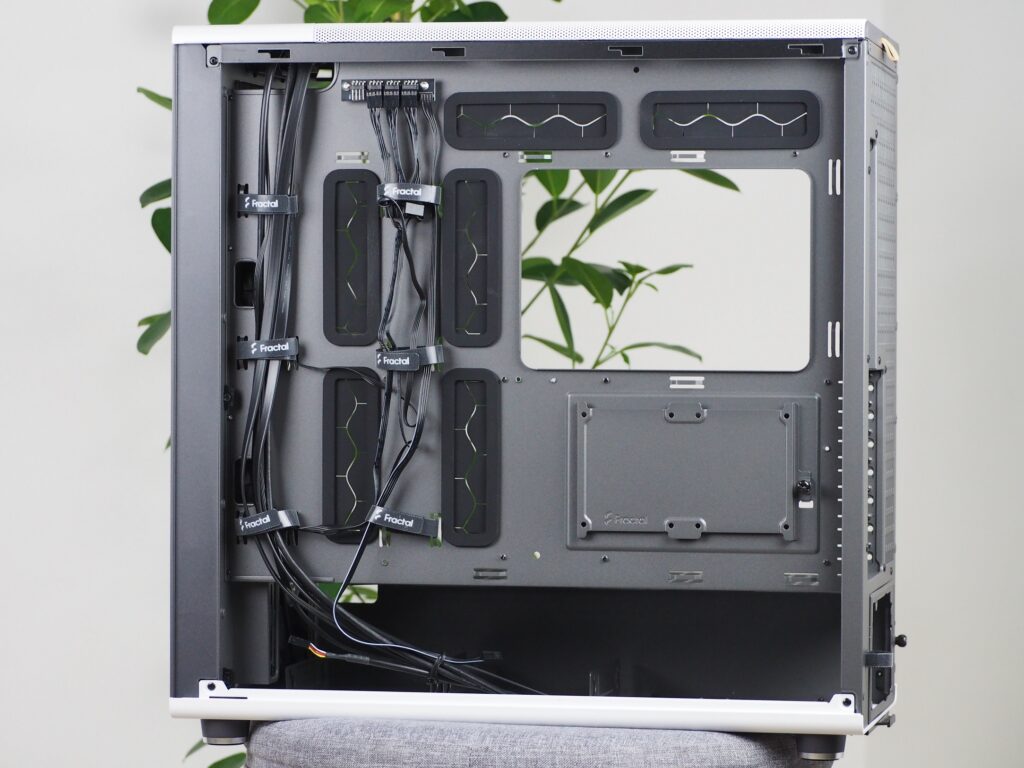

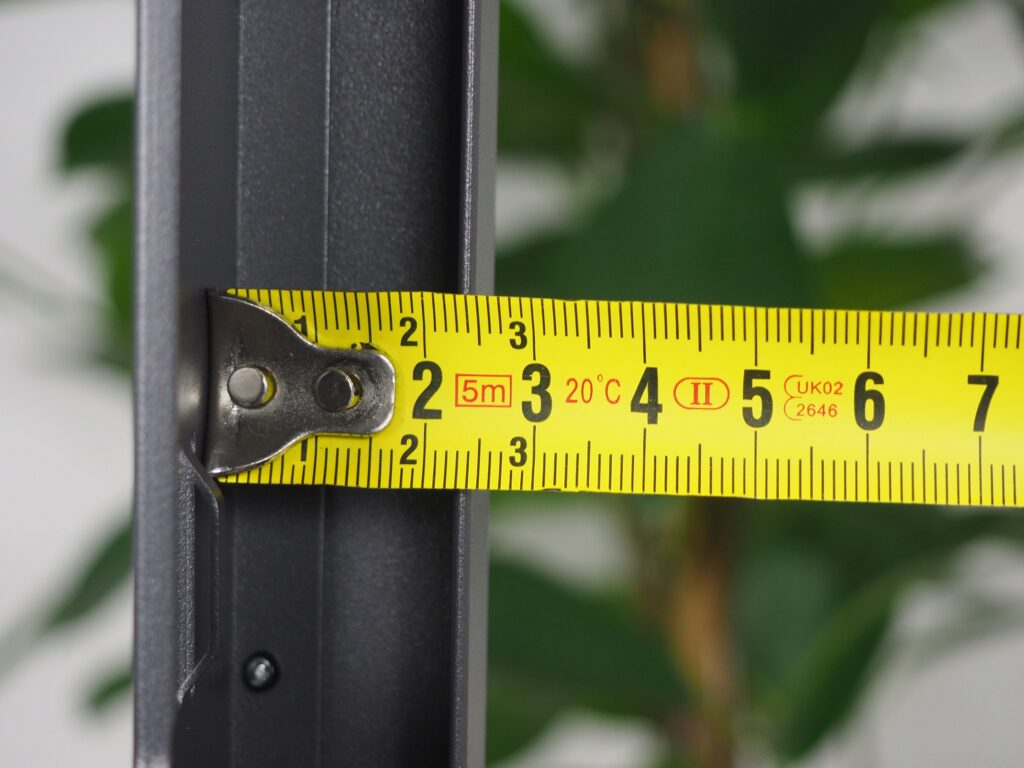

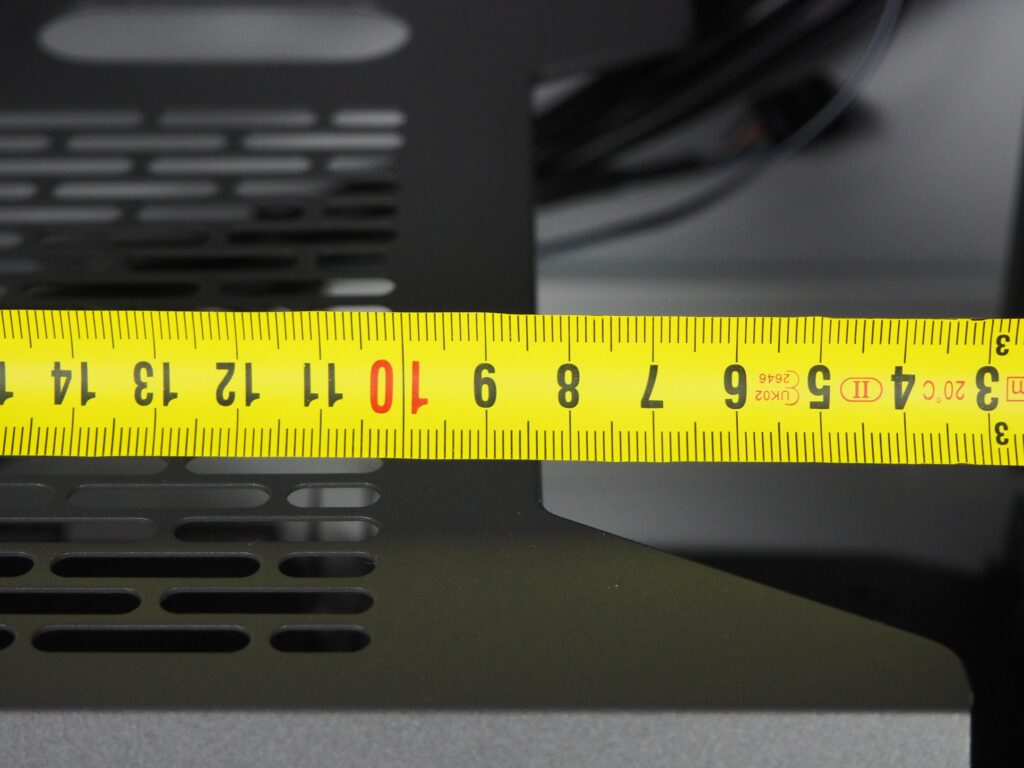

Na opačnej strane podnosu nájdete pre správu kabeláže až šesť predpripravených sťahovacích pások. Rozdelenie hlavného zväzku káblov do dvoch miest je skvelý spôsob, ako uľahčiť kompletizáciu správy kabeláže. Ak by vám ale nestačili už prichystané pásky, tak máte možnosť využiť ešte ďalších deväť pozícií na uchytenie kabeláže. Priestor sa v novinke za podnosom o niečo málo zmenšil. Po novom je to 29 mm z pôvodných 30.

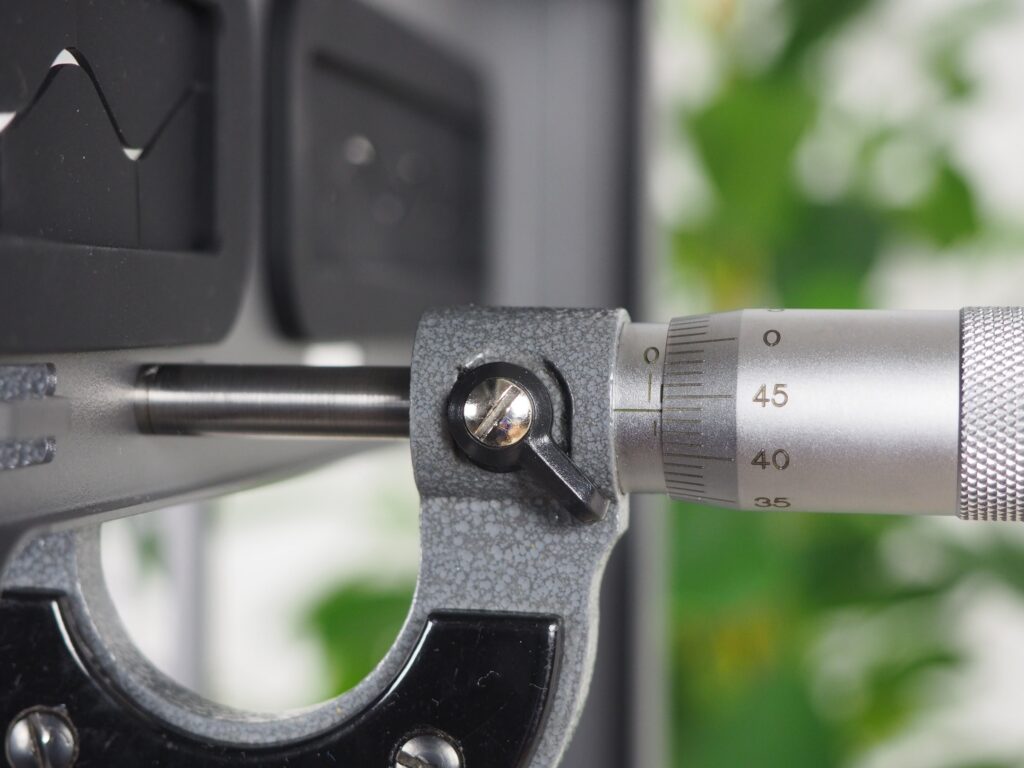

Podnos a okolité plechy sú nadštandardne hrubé, 0,90–0,95 mm. Hrúbka sa v danom intervale mení od miesta merania.

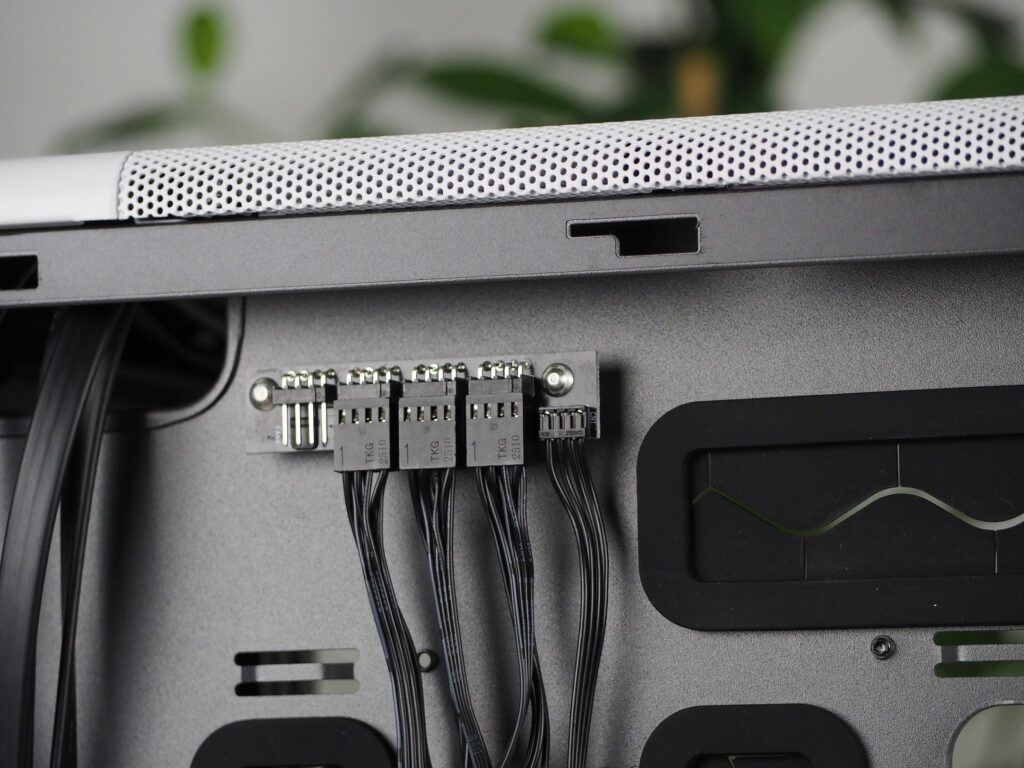

Navrchu podnosu je umiestnený rozbočovač pre štyri ventilátory. Aj keď je možné všetky tri dodávané ventilátory nadpájať na seba, tak by bolo vhodnejšie použiť rozbočovač s viacerými konektormi. Aj s malým 80 mm ventilátorom pod grafickou kartou sa ich do skrinky zmestí až osem. A to nepíšem ešte o tých dvoch na strope tunela, ktoré skrinka nemá oficiálne v podpore.

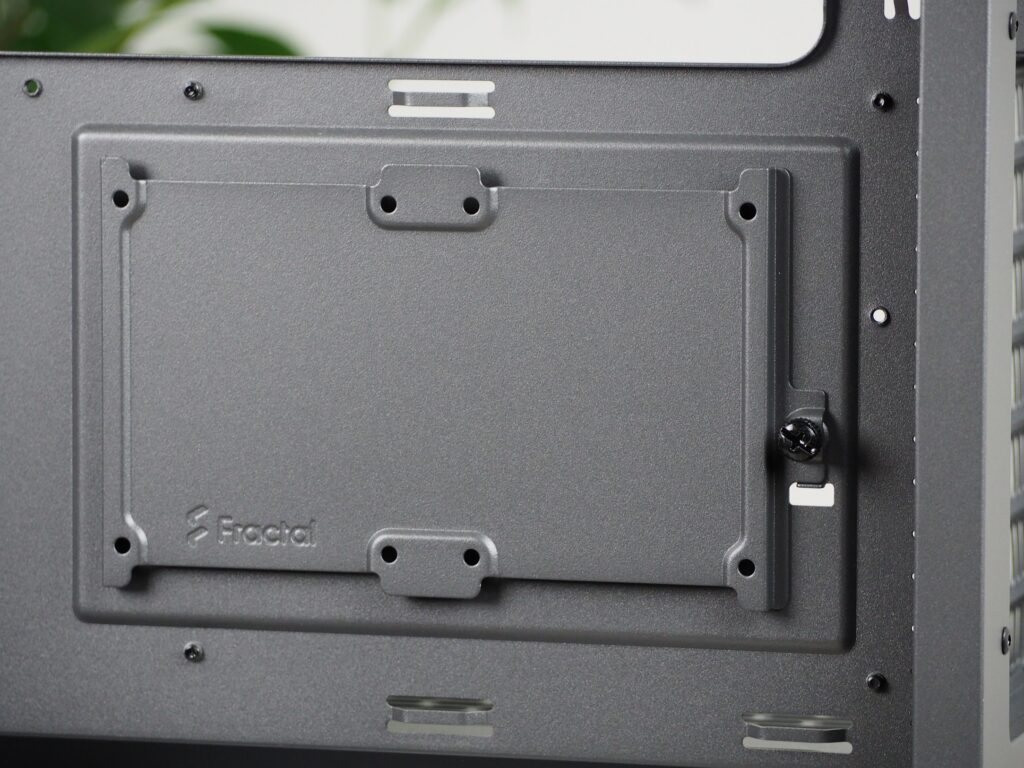

Priamo za základnou doskou je držiak pre dve 2,5″ úložiská. Držiak je zaháknutý do podnosu a zaistený jednou skrutkou. Úchyt úložiska je pritom úplne štandardný, pomocou štyroch skrutiek.

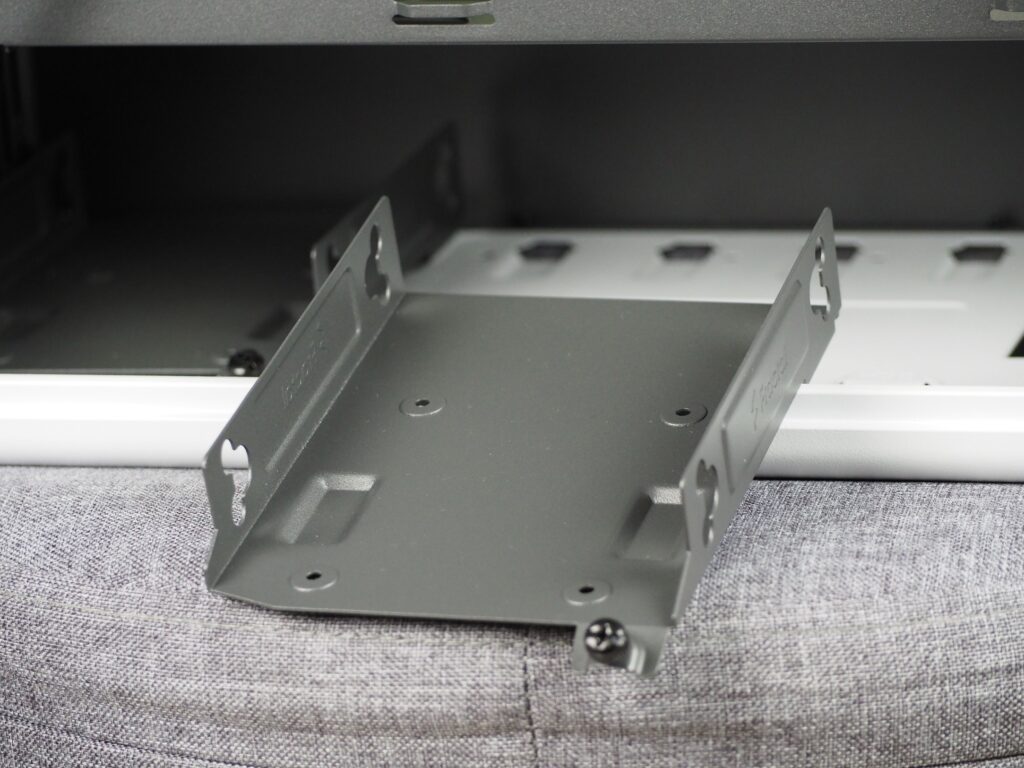

Zaujímavejšie sú pozície úložísk v tuneli. Dva hybridné držiaky pre úložiská formátu 2,5/3,5″ sa dajú na podlahe polohovať podľa potreby, čo následne ovplyvňuje aj kompatibilitu napájacieho zdroja. S držiakom v pozícii najbližšej ku zdroju je jeho maximálna možná dĺžka 140 mm, pričom s oboma držiakmi v najvzdialenejšej polohe to je 175 mm. Pri odobratí jedného alebo oboch držiakov sa táto vzdialenosť dá zvýšiť až na 420 mm. Výhodou otvorených pozícií je voľnosť pre káble zapojené v zdroji. Ak ich máte dlhšie než by ste potrebovali, tak ich jednoducho a bez prekážok v tuneli schováte.

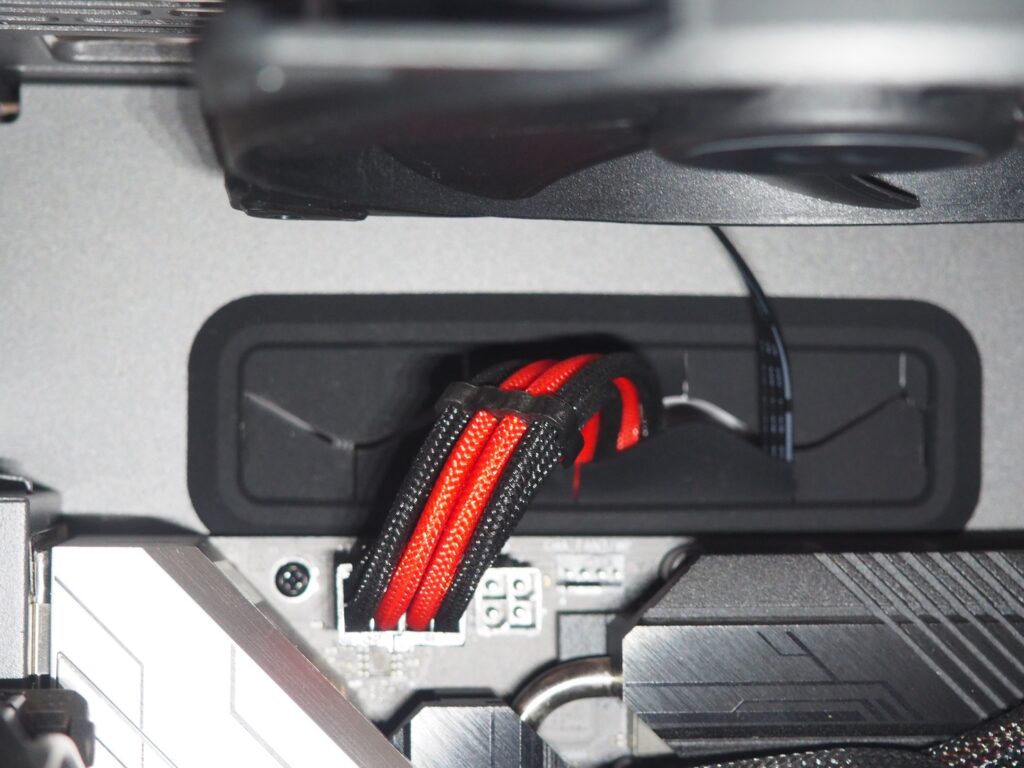

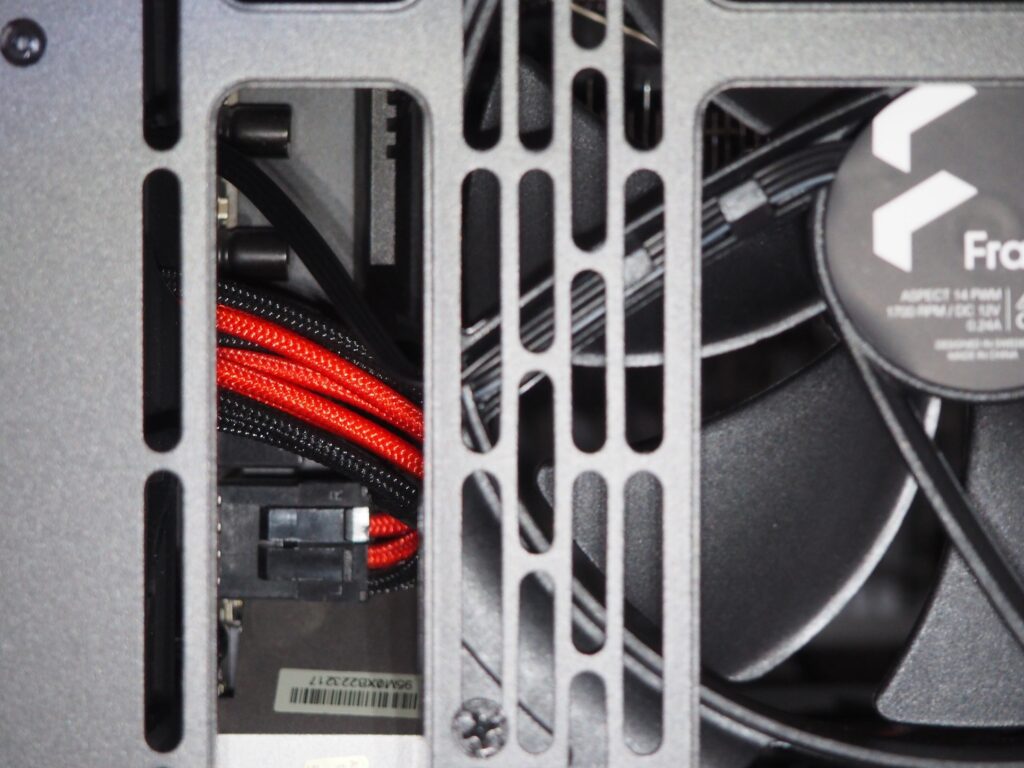

V menšej verzii skrinky sme odhalili nedostatok priestoru priamo pod stropom. Konkrétne pri osadení ventilátora/radiátora kvapalinového chladiča pod strop nebol priestor pre EPS kábel napájania procesora. Fractal tento problém v novom variante XL odstránil a tak kábel už nekoliduje s ventilátorom ani radiátorom.

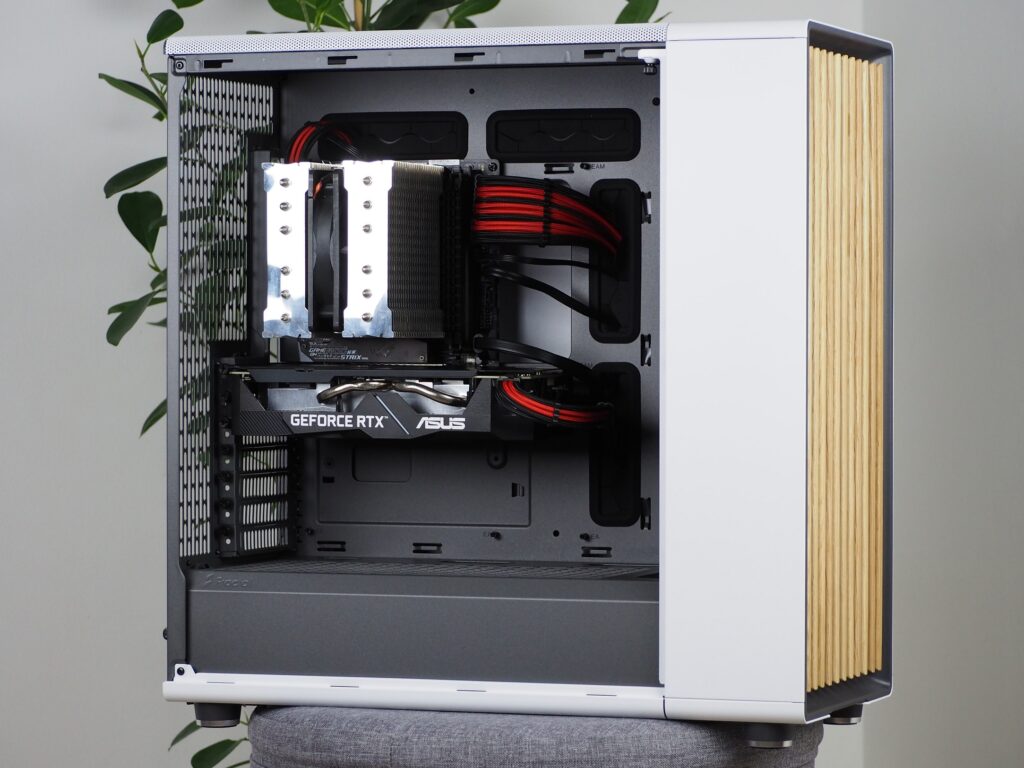

Inštalácia komponentov dovnútra skrinky išla bez najmenších ťažkostí. Správa kabeláže je za podnosom dômyselne vymyslená a šesť sťahovacích pások si s káblami hravo poradí. Vnútro je objemné a vďaka tomu sa ľahko zapájali káble do základnej dosky ale aj osádzali samotné komponenty.
