V testech grafické karty většinou nerozebíráme. A má to dobrý důvod – pokud to jednou uděláte, není snadné dosáhnout toho, aby se karta chovala stejně jako v původním stavu. Obzvlášť pokud musíte původní pastu nahradit jinou. U svědomitějších výrobců už to nemusí ani znamenat, že si přepastováním karty polepšíte. V detailních měřeních se podíváme, jak se chování karty může změnit s jinou pastou a jak je ovlivní různý utahovací moment.
Občas si někdo pod testem grafické karty posteskne, že v něm chybí fotky rozebrané karty. Ano, taky mě v recenzích všemožných věcí zajímá, jak to vypadá uvnitř. Rozebírání grafických karet má ale jedno úskalí – továrně nanášenou teplovodivou pastu a teplovodivé podložky.
V testech karet je pro mě primární měřit grafické karty v takovém stavu, v jakém je výrobce posílá do obchodů. Ne že by nebylo nezajímavé zjistit, jak se změní chování dané grafické karty, když se vymění teplovodivá pasta, ale jen málokdo si bude na základě recenzí vybírat kartu s tím, že ji rozebere a přepastuje hned, jakmile si ji přinese domů. Komu se chce něco napravovat za výrobce u karty, za kterou právě dal dvacet tisíc.
Před mnoha lety, kdy výrobci používali různé tvrdé žvýkačky a nekvalitní pasty, to snad ještě mělo smysl. Od té doby jsou ale spotřeby karet několikanásobně větší a nároky na chlazení mnohem vyšší. Výrobci vědí, že na teplovodivé pastě a její aplikaci nemá smysl příliš šetřit, protože když ušetří na pastě, musí víc investovat do chladiče, aby karta proti konkurenci obstála. Dnes už se vám tedy může snadno stát, že si přepastováním spíš pohoršíte, pokud zrovna nepoužíváte ty nejlepší teplovodivé pasty, které jsou k mání.
Může se zdát, že na tom není co zkazit a zvládne to každý. Narazíte i na dobře míněné rady, že máte pastu pravidelně měnit, protože časem degraduje. Já bych vám to naopak vymlouval, pokud k tomu není vážný důvod. Není to bez rizika, a není garance, že si přepastováním skutečně polepšíte, pokud to neděláte často a nevíte, jak na to.

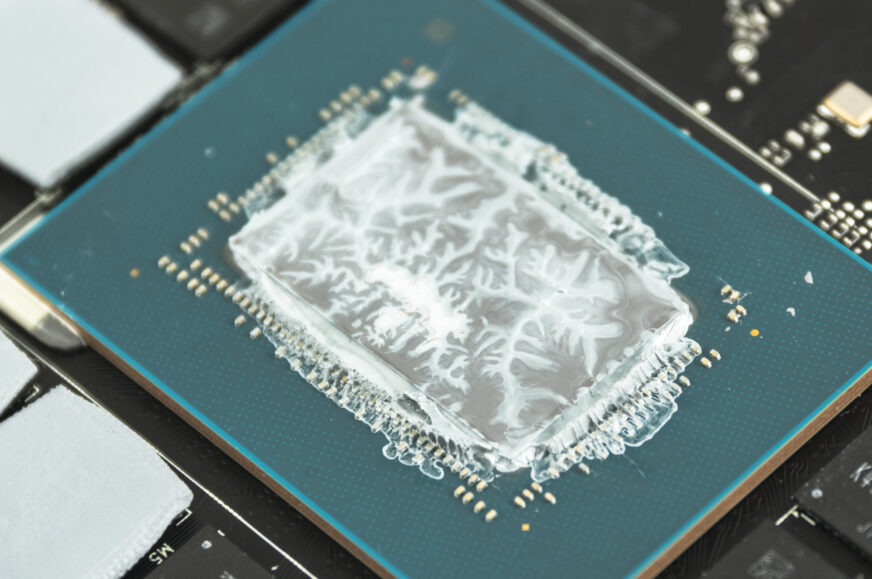

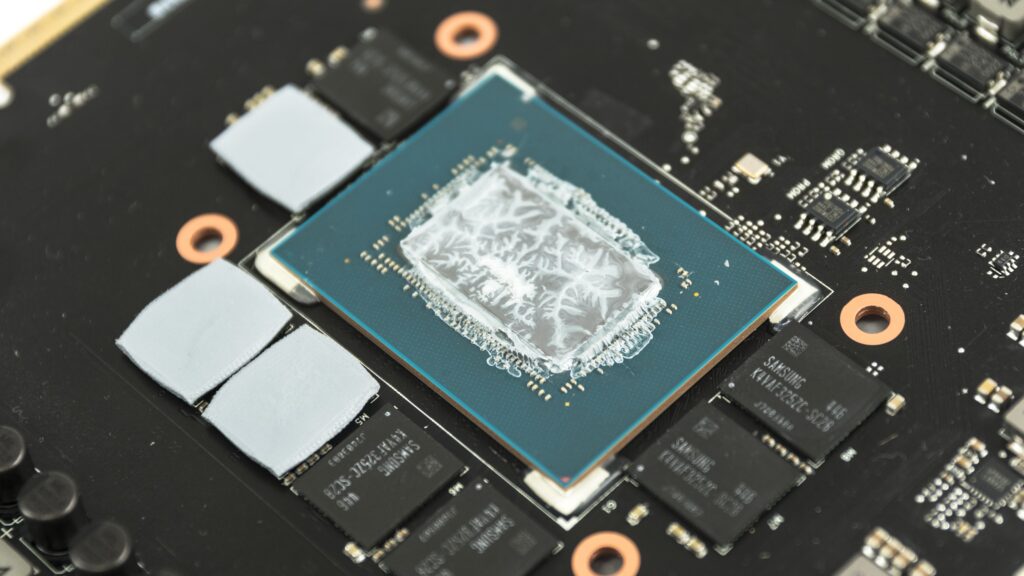

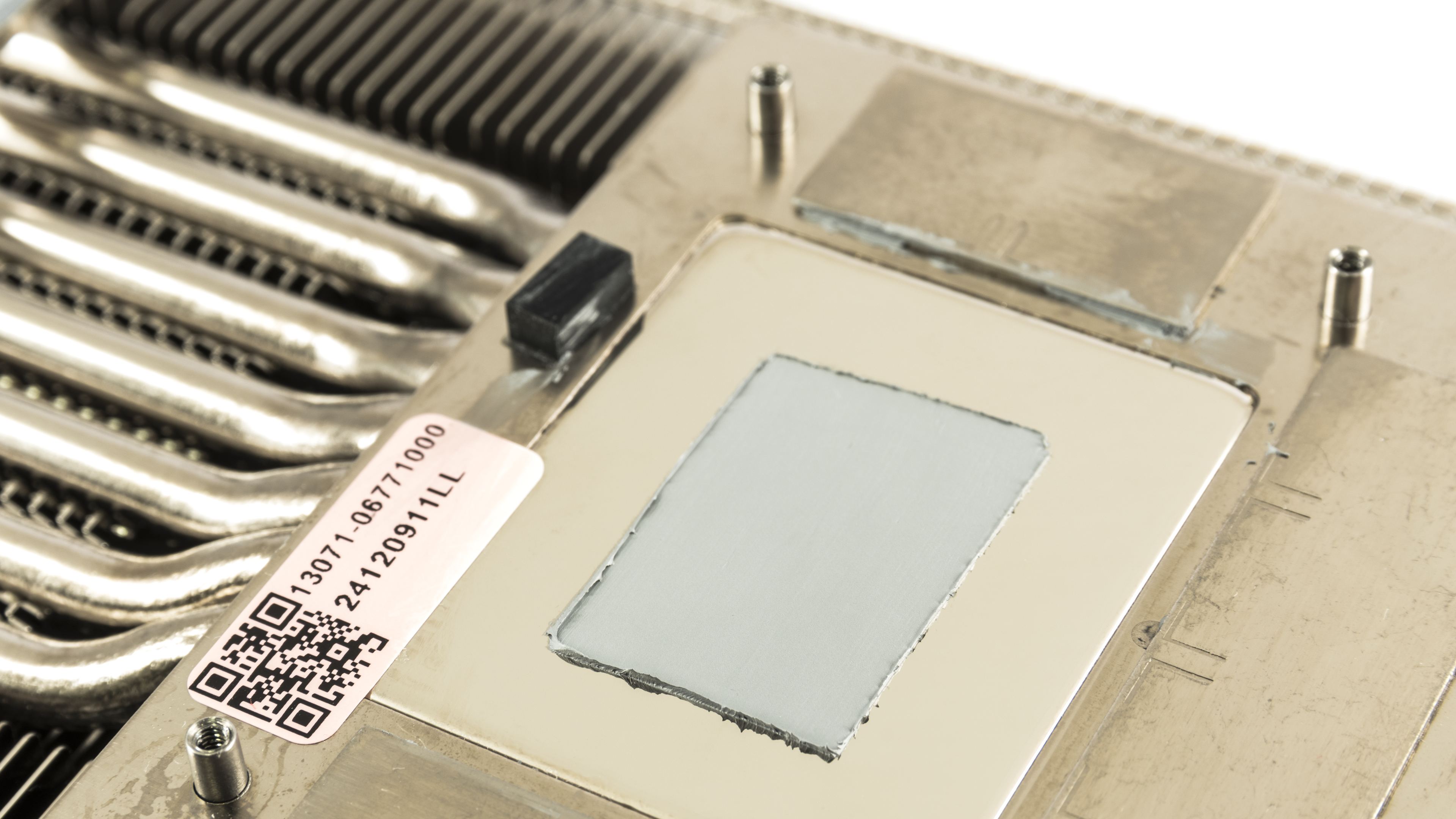

Na rozdíl od procesorů, u nichž ji se obvykle nanáší na velký kovový rozvaděč tepla, který je v kontaktu s celou plochou čipu, je u grafických karet většinou chladič v přímém kontaktu s křemíkem. Pokud pastu u karet neměníte často a pravidelně, není ani snadné odhadnout, kolik pasty na jak velký čip nanášet a jak.
Zatímco u procesoru se nic moc nestane, když zůstane kus rozvaděče suchý, u grafického čipu by se to stát nemělo. A když je naopak pasty moc, může se vytvořit silnější vrstva, která přenos tepla zhorší.
Když to není rozbité, nespravuj to
Určitě uděláte dobře, když na nové kartě za čerstva spustíte nějaký zátěžový test a necháte pomocí GPU-Z nebo HWiNFO zaznamenat provozní vlastnosti. A nezapomeňte si přitom poznačit i okolní teplotu. Do přepastování se pak pouštějte až v případě, že se provozní vlastnosti karty výrazně zhorší, nedělejte to „preventivně“.
Neříkal bych to, kdybych neměl špatné zkušenosti s tím, když se mi do testů přepastované karty dostaly. Nevybavuji si, že by mi kdy dorazila přepastovaná karta v lepším stavu než z továrny. Občas se totiž najde někdo, kdo ke vzorkům od výrobců přistupuje tak, že mají sloužit na testování a počítá se s tím, že se při testování znehodnotí.
U produktů za pár stovek výrobci obvykle nemají problém poslat každému recenzentovi vzorek, ať si s ním dělá, co chce, ale u drahých grafických karet to tak nefunguje. Když karta stojí dvacet třicet tisíc, mají od jednoho modelu obvykle jen jeden dva vzorky, které postupně musejí projít několika recenzemi. Jen málokdy se při přepastování karty podaří dosáhnout toho, že se s jinou pastou chová stejně jako v původním stavu. Teploty se odchýlí o několik stupňů, s tím se změní otáčky ventilátorů, hlučnost karty, v závislosti na tom, jak moc se změní teploty, se ještě mohou změnit i takty a s tím i výkon.
Špatné zkušenosti s některými recenzenty už asi mají ostatně asi i samotní výrobci, protože se poznámka, že provozní vlastnosti karet je nutné měřit před jejich rozebíráním, stala už běžnou součástí instrukcí pro testování.
Kvůli tomu máme se zastoupením výrobců nepsanou dohodu, že karty rozebírat nebudeme. Všem také občas připomínám, že karty, které někdo rozebíral, už do testu nechci. U většiny karet jsem mezi prvními, kdo je testují, takže už jsem trochu ztratil ostražitost a tolik to nekontroluju. Vymstilo se mi to při nedávném testování TUF RTX 5070 Ti od Asusu. Při focení jsem si totiž nevšiml, že má šroubek na sponě plombu propíchnutou křížovým šroubovákem.
Objevil jsem to až ve chvíli, kdy jsem pátral po příčině toho, proč jsou otáčky ventilátorů v tichém režimu na kartu z řady TUF nezvykle vysoké. Hůř to vycházelo i oproti testům stejné karty, které se dají dohledat. Recenzentů grafických karet u nás zase tolik není, takže už se dalo celkem rychle najít, jestli a kdo kartu rozebíral a proč.
Neuvěřitelnou souhrou náhod mi právě u TUF Gaming GeForce RTX 5070 Ti dorazily z Asusu dva kusy (prostě mi omylem přišla i druhá, co měla jít jinam). Ta už plombu propíchnutou neměla, takže jsem ji mohl rovnou přeměřit. A po testech provozních vlastností bylo jasné, že sejde ze srovnání „běžných výrobních tolerancí“ u dvou různých kusů od modelu, které jsem původně plánoval.
Ale když už tu mám i tu rozkuchanou kartu, řekl jsem si, že se zase pro jednou pod ten chladič podíváme a vyzkoušíme i to přepastování. Trochu jinak, než se to obvykle v návodech dělá.
⠀
