V testech grafické karty většinou nerozebíráme. A má to dobrý důvod – pokud to jednou uděláte, není snadné dosáhnout toho, aby se karta chovala stejně jako v původním stavu. Obzvlášť pokud musíte původní pastu nahradit jinou. U svědomitějších výrobců už to nemusí ani znamenat, že si přepastováním karty polepšíte. V detailních měřeních se podíváme, jak se chování karty může změnit s jinou pastou a jak je ovlivní různý utahovací moment.
Protože nemám správné množství pasty v oku tak jako odborníci, co na instruktážních videích vytlačí správné množství pasty ve správném tvaru stříkačkou s pastou přímo na čip, nanáším pastu na chladiče postupem, který jen tak někde neuvidíte. Tedy neuvidíte, výsledek je podobný tomu, co najdete běžně na chladičích s předem nanesenou pastou z výroby.
Většinou tak snadno pokryje celý čip, a když trefím správnou tloušťku vrstvy, obvykle nevytlačím ani moc pasty stranou.

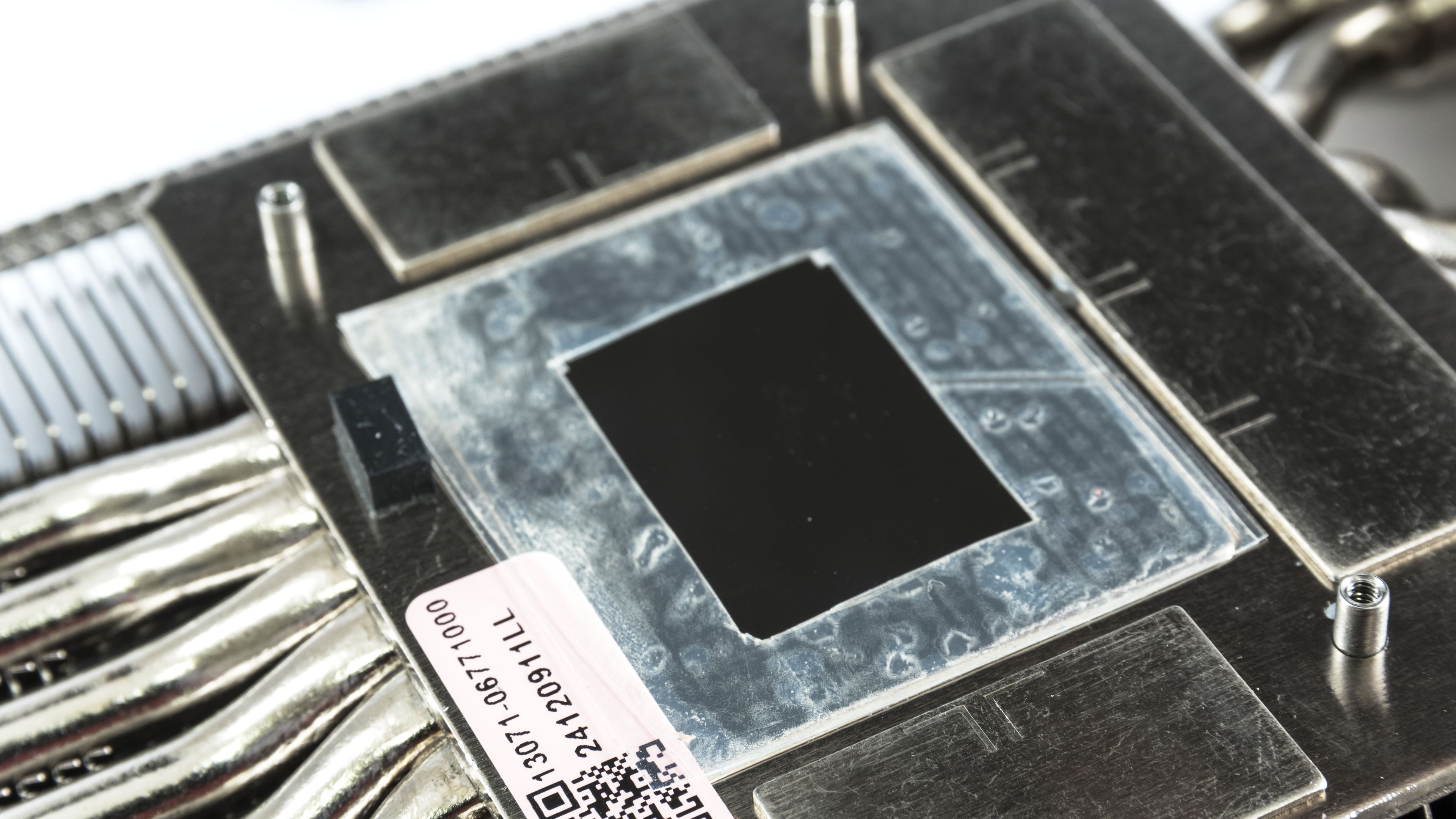

Na základnu si podle umístění čipu připravím šablonku z lepicí pásky. Na ně už jsem zkoušel vše možné. Začínal jsem elektrikářskou páskou z PVC. Momentálně sáhnu nejčastěji k modré maskovací pásce (bývá kvalitnější a pevnější než bílé), A před nedávnem jsem ještě pořídil ve stavebninách silnější polyetylenovou pásku. Pro orientaci jsem mikrometrem přeměřil běžné tloušťky. Klasická levná izolepa, která se používá při balení zásilek, má jen 0,05 mm. U modré papírové maskovací pásky to bývá kolem 0,11 mm. a u silnější masky z PE jsem naměřil necelých 0,13 mm.
Otvor pro pastu by měl být o něco větší než samotný čip – hlavně pro jistotu, aby na očištěné základně nezůstaly v místě čipu zbytky lepidla z pásky. Ale běžně se to nestává.
Začínal jsem s plastovou kartou, ale od ní jsem rychle upustil. Většinou po ní byla uprostřed pasty nějaká rýha, protože nemají ostré a pevné hrany. Navíc se pod tlakem snadno prohnou, a tak nebylo snadné natáhnout rovnoměrnou vrstvu. Mnohem lepší a snadno dostupné jsou jednoduché sady malířských špachtlí (označují se jako japonské – japanese putty knives). Najdete je ve všech hobbymarketech, většině železářství, prodejen nářadí, stavebnin a prodejnách s barvy a laky. Jsou pevnější, mají ostré hrany a pracuje se s nimi lépe než s plastovou kartou nebo různými špachtličkami.
Nejvíc mi ale vyhovuje truhlářská cidlina. Pořídíte je v prodejnách s nářadím, stojí většinou pod stovku. Je z tvrdé oceli, takže se neprohýbá, je silnější a dá se na ní vybrousit perfektně ostrá a rovná hrana. Běžně se používá pro škrabání dřeva a truhláři se učí, jak na ní vybrousit otřep, který dřevo ubírá. Při použití na nanášení pasty se otřepu naopak musíte zbavit.

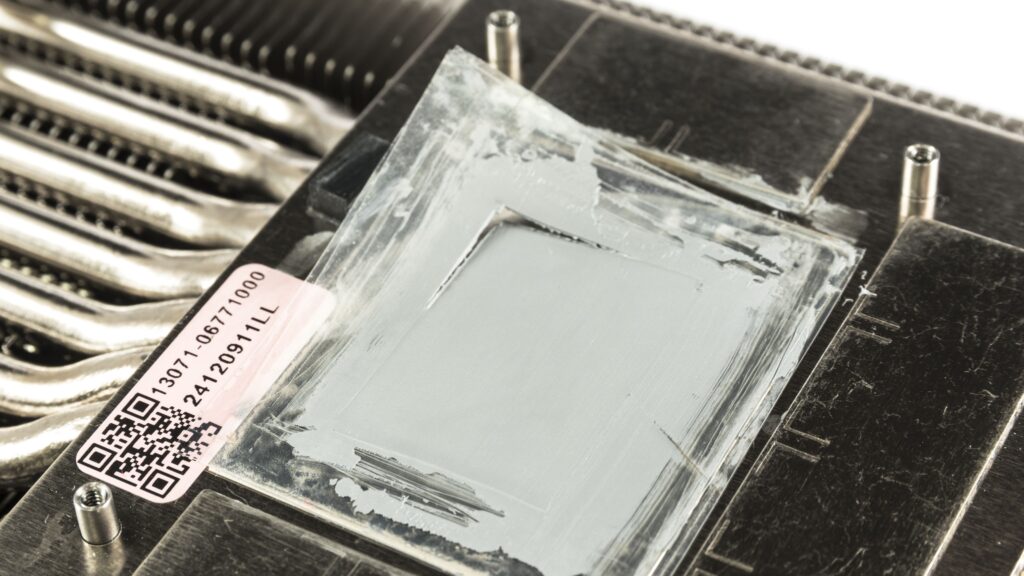

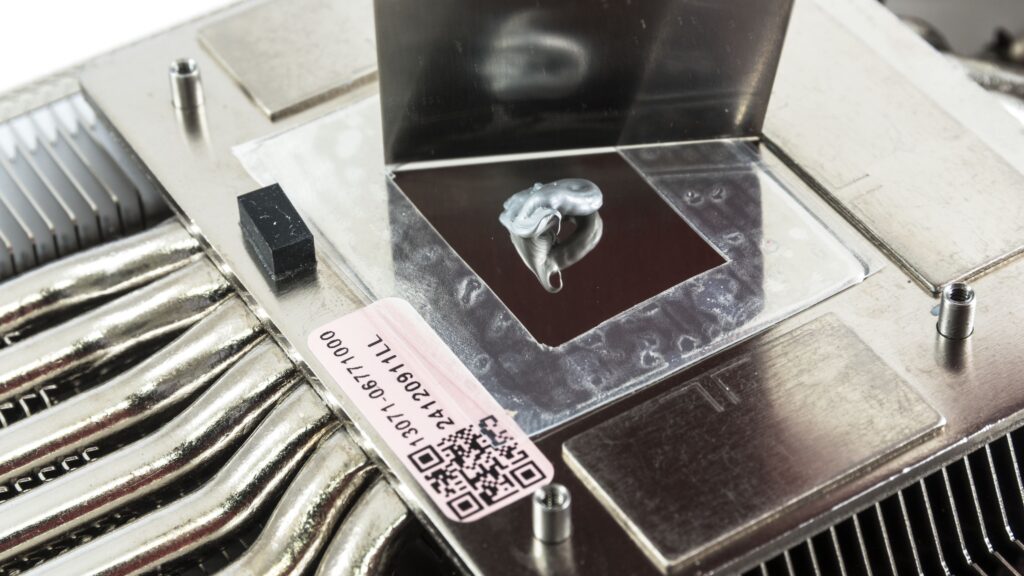

Začínám menším množstvím uprostřed, a postupně pastu roztírám do stran. Proti malým a velkým „hráškům“ z návodů to má nespornou výhodu – vidíte, jestli je pasty dost, nebo někde chybí, a když jí vytlačíte moc, tak tu přebytečnou seškrábnete.
Po natažení rovnoměrné vrstvy stačí šablonku sundat a na chladiči vám zůstane vrstva pasty o tloušťce pásky, kterou jste použili.
Na toto měření to byla průhledná páska ve dvou vrstvách o celkové tloušťce 0,25 mm. Pasta je po nanesení jen tam, kde má být, a zhruba ve stejné tloušťce po celé ploše čipu. Bez šablonky je obtížné podobného výsledku dosáhnout – při okrajích bývá vrstva tenčí a roztáhnete se do větší šířky.

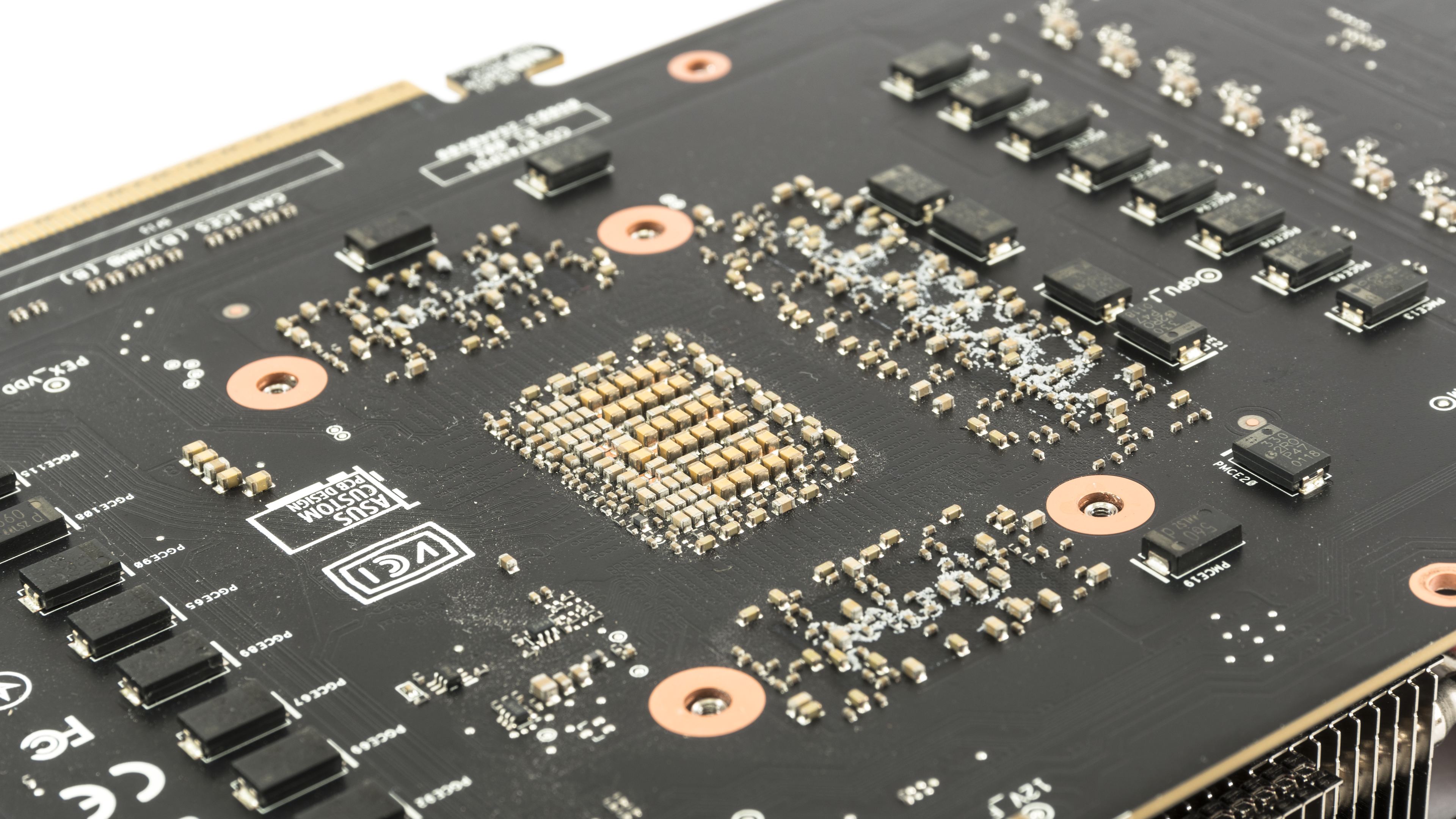

Na fotkách základny jsou v místě pamětí vidět značky pro teplovodivé podložky. Z toho je zřejmé, jak se má karta skládat – polštářky jsem tedy naskládal na základnu, na chladič položil plošný spoj a upevnil sponu.
Pak už následuje obvyklý postup – nasazení pružiny se šrouby a jejich dotažení. I přitom musíte být opatrnější, protože se pasiv šroubuje na holý čip a je třeba, aby byl tlak na něj při utahování rovnoměrný a chladič neodskočil. Šroubuje se tedy do kříže, postupně a po kouscích – o půl nebo jednu otočku tak, aby byly všechny šroubky utahované „současně“.
Jak silně utáhnout?

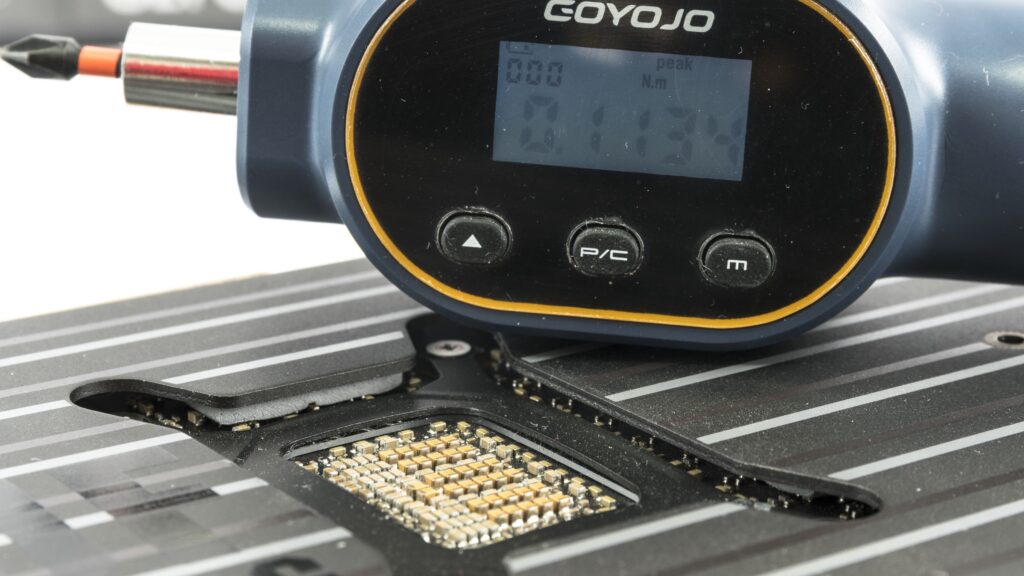

Při utahování šroubů je každá rada drahá. Dosud jsem šrouby jako prakticky všichni dotahoval od oka. Ne moc silně, ne málo. Správné předpětí by měla zajistit samotná pružina. Když už k tomu dělám článek, pořídil jsem na něj aspoň momentový šroubovák s tím, že vyzkouším, jestli a jak velký vliv bude mít utahovací moment na teploty.
Když se zeptáte ChatGPT, je schopný odpovědět cokoliv od 0,1 do 5 N·m. Těch 5 N·m je naprostý nesmysl, jde o hodnotu, která je řádově mimo. Výrobci spíš než utahovací moment zmiňují tlak, jaký má na čipu být. S googlem to taky není o moc lepší – narazíte na hodnoty ve velkém rozpětí, ty vyšší ale platí obvykle pro robustnější systémy uchycení chladičů na procesory i materiály pro datová centra s chladiči do serverových racků.
Obecně je v diskuzích pro herní grafiky doporučovaných 0,2 do 0,4 N·m. Závisí to i na materiálu šroubu, otvoru, průměru a stoupání závitů. Na TUF RTX 5070 Ti jsou šrouby se závitem M2. Protože moc nevěřím diskuzím, šroubům a ani momentovému šroubováku za pár stovek, vyzkoušel jsem ještě na jiném šroubku M2, při jakém momentu se ukroutí. Nebyl asi tak kvalitní jako na chladiči, ale nevydržel víc než 0,45 N·m. Víceméně to odpovídá očekávané hodnotě pro šroub M2, takže i levný momentový šroubovák bude zřejmě lepší než dotahovat odhadem.
U chladiče jsem tedy ještě postupně vyzkoušel 0,1 N·m, 0,2 N·m a 0,3 N·m. Dál už jsem to raději neriskoval. Ani z těch 0,3 N·m už jsem při utahování neměl dobrý pocit – nebylo už znát, jestli závity ještě drží tak pevně, jak by měly.
Jak se to promítlo do provozních vlastností, se podíváme dále.
⠀
