V testech grafické karty většinou nerozebíráme. A má to dobrý důvod – pokud to jednou uděláte, není snadné dosáhnout toho, aby se karta chovala stejně jako v původním stavu. Obzvlášť pokud musíte původní pastu nahradit jinou. U svědomitějších výrobců už to nemusí ani znamenat, že si přepastováním karty polepšíte. V detailních měřeních se podíváme, jak se chování karty může změnit s jinou pastou a jak je ovlivní různý utahovací moment.
Nárůsty teplot kolem 2 °C nevypadají dramatické. Možná vám to bude připadat jako malichernost, ale pokud odskočí otáčky ventilátorů z 1226 ot./min někam ke 1477 ot./min, znamená to naměřený nárůst hlučnosti kolem 3–4 dBA. V podstatě tak namísto 33 dBA naměřím hodnoty kolem 37 dBA. Celkem tichý TUF s prémiovými vlastnostmi odsune takový výsledek na úroveň hlučnosti karet s chladičem, který je o slot nižší a stojí o pár tisíc či sto padesát eur méně.

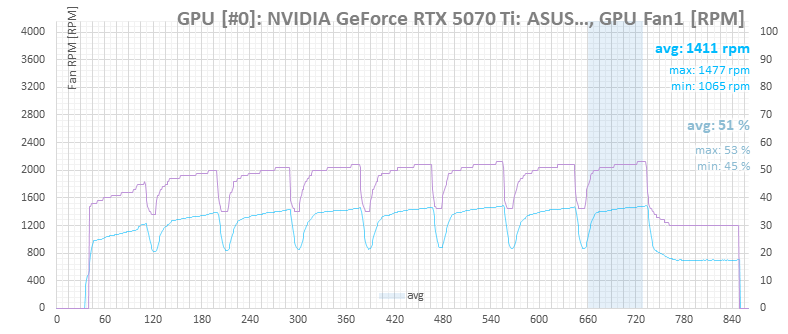

Zajímavý je i ostřejší náběh ventilátorů, shora dolů je průběh otáček ventilátorů v Cyberpunku u nerozebírané karty, pod ní druhý přepastovaný kus, ktery mi dorazil a poslední je karta s pastou vyměněnou za Arctic MX4 s dotaženými, nebo možná i lehce přetaženými šrouby na 0,3 Nm.
Jiný kus s původní teplovodivou podložkou
Karta s jinou teplovodivou pastou
Karta s Arctic MX4 a sponou se šrouby utaženými na 0,3 Nm
Vyzkoušel jsem zatím jen jeden pokus. Logické by bylo srovnání s tovární pastou, ale ta už na tomto kusu nebyla a druhý vzorek kvůli tomu Asusu ničit nebudu. Máme tedy jen srovnání mezi dvěma různými kusy. Přestože jsem použil obyčejnější pastu Arctic MX4, která už se dnes řadí spíše mírnému nadprůměru, výsledek je lepší než s pastou, která na kartě byla (a pokud se v kartě mezi předchozím testem a tím mým nehrabal ještě někdo další, minimálně v krátkodobém horizontu by na tom měla být s teplotou lépe).
Trochu mě zklamalo, že výsledek není viditelně lepší než u testů jiného kusu s originální teplovodivou podložkou. Dříve se mi ještě i s levnější teplovodivou pastou dařilo dosáhnout lepších výsledků a teploty proti pastě z výroby srazit dolů o jednotky stupňů. Ale i výrobci se už zjevně poučili, že na teplovodivé pastě není dobré šetřit. A opět to může být zavádějící, protože srovnáváme dva různé kusy.

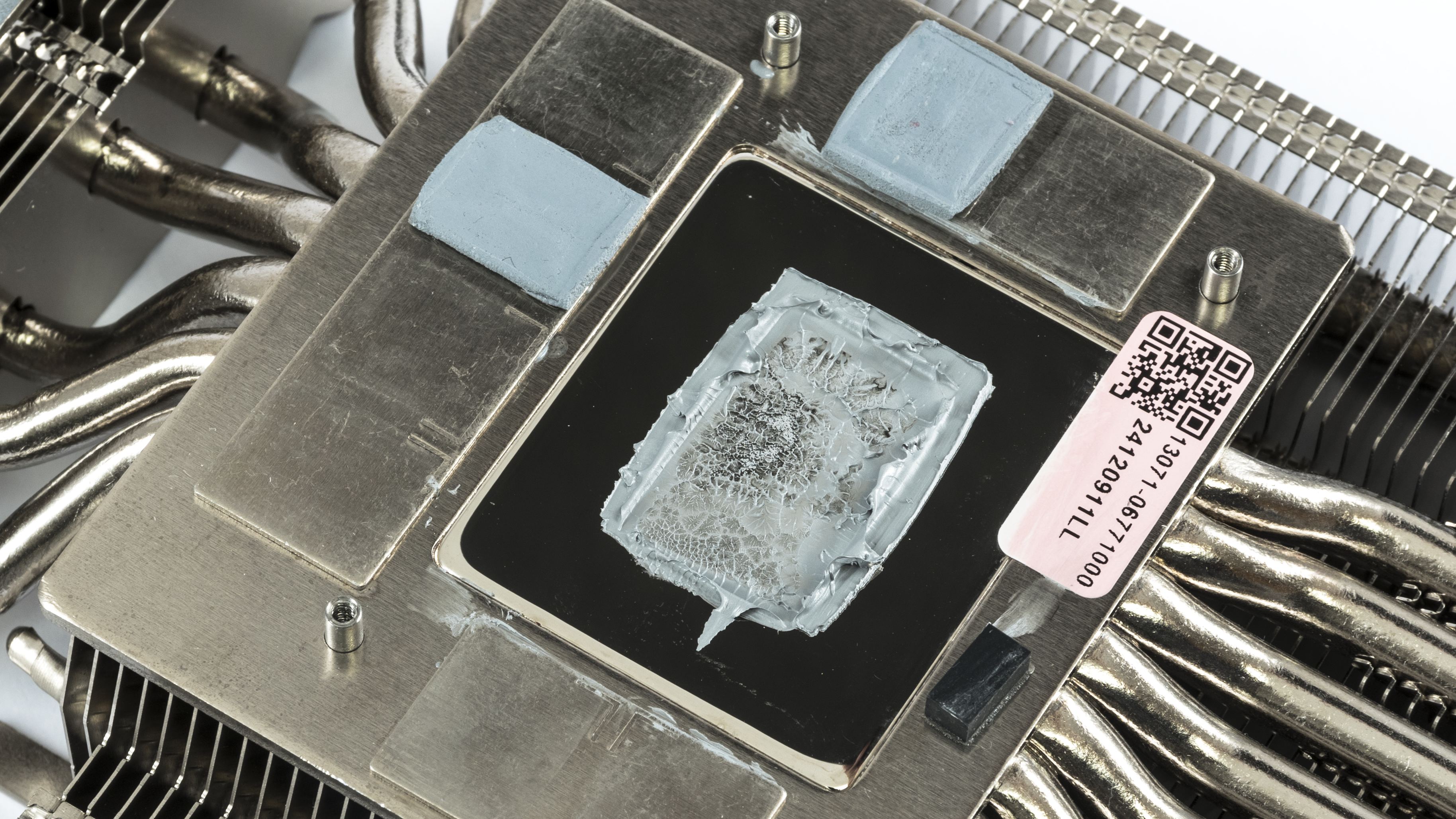

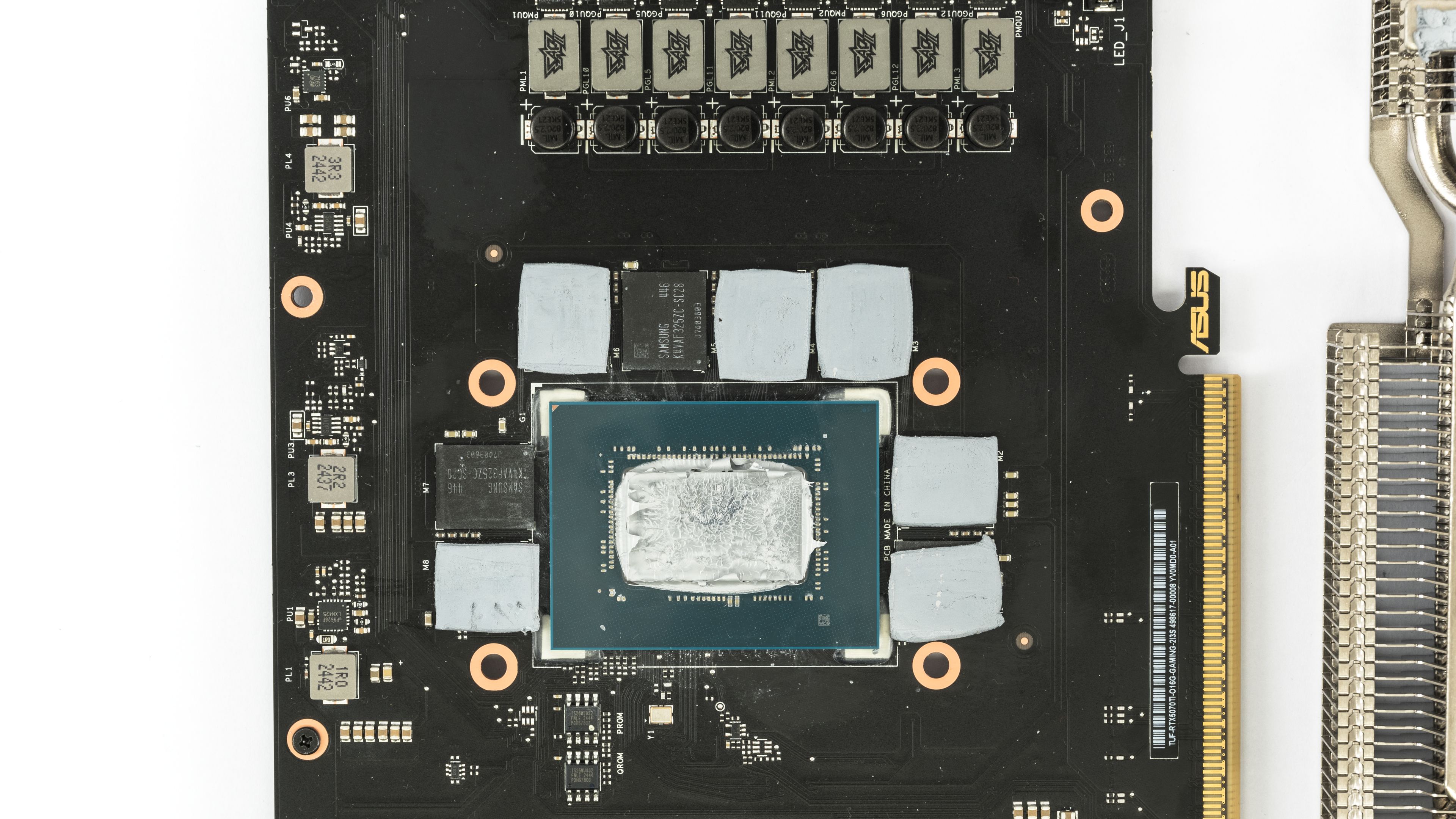

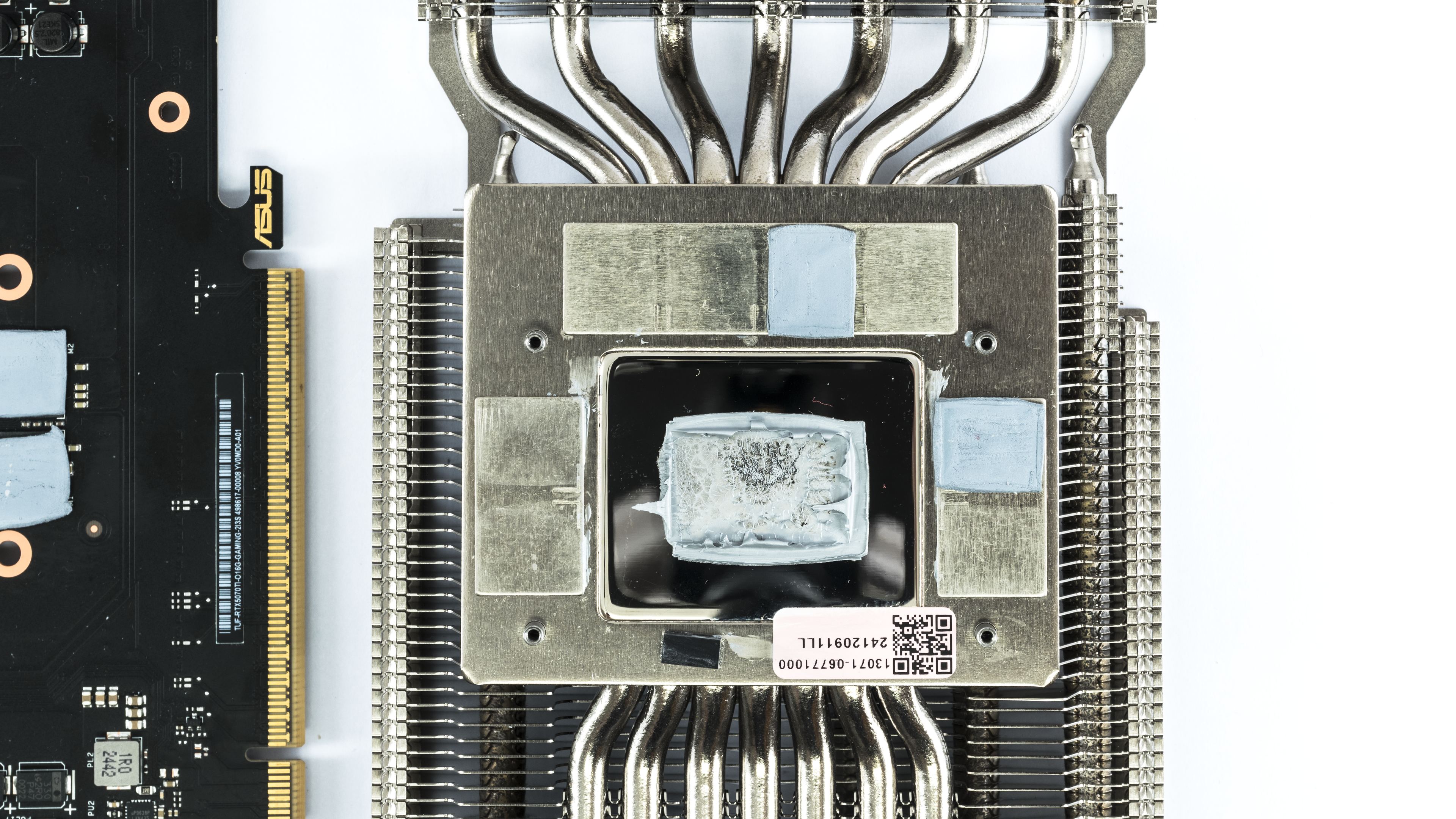

Pozitivní je, že mají provozní vlastnosti blíže k výsledkům druhému kusu. A když se nám to tak pěkně povedlo, tak ještě chladič sundáme a podíváme se, jak to dopadlo. Umístění čipu jsem zjevně trefil docela dobře. Pasty přeteklo také mnohem méně než při předchozí montáži. Přesto se zdá, že vrstva mohla být klidně poloviční. Pasta má asi o něco větší viskozitu, takže lépe drží na celé ploše základny i čipu.

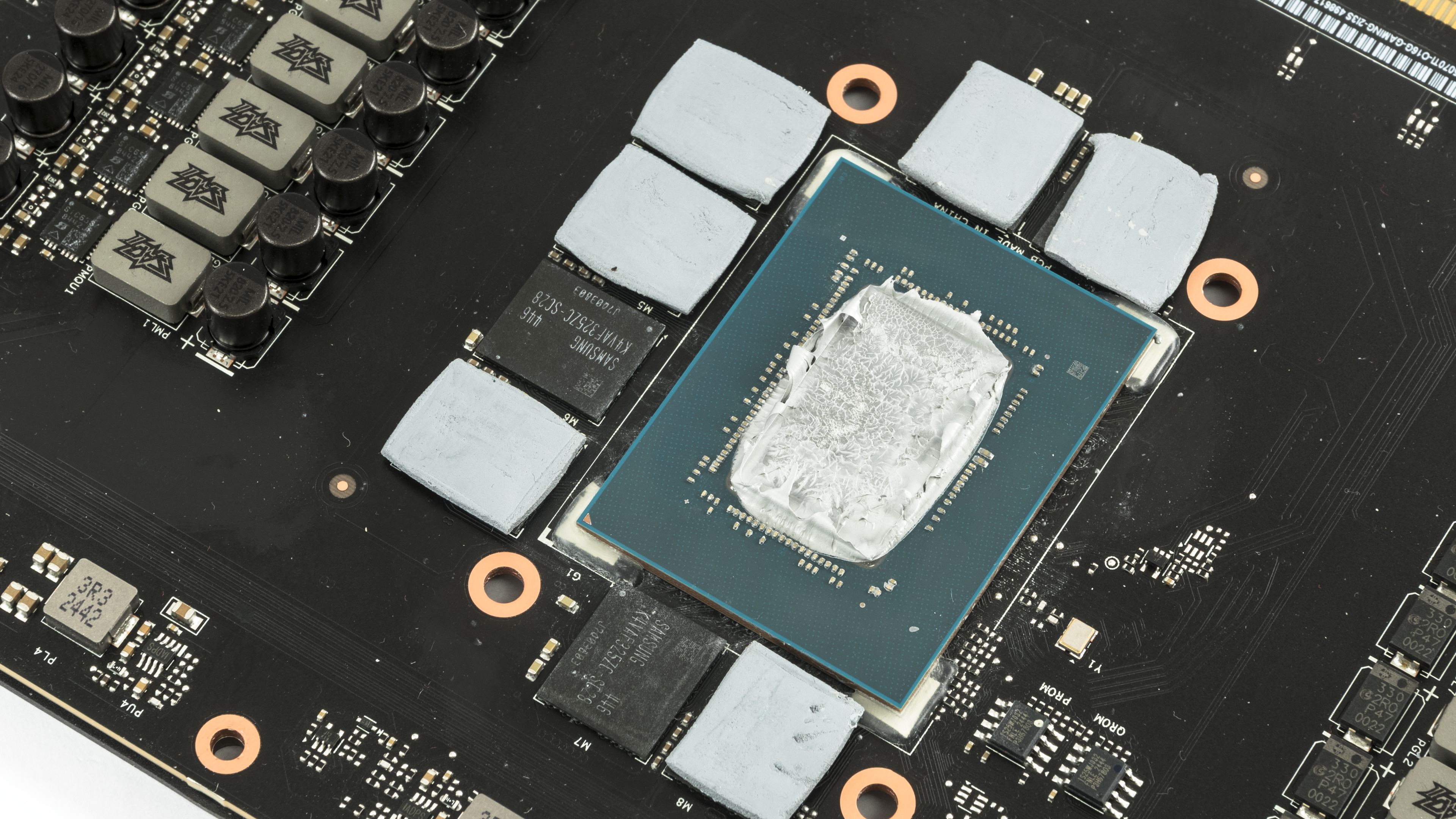

Zaujala mě ale ještě jedna věc – vypadá to, že v místě, kde byla původní pasta spečená, je i MX4 o něco sušší. Buď je v daném místě nějaká nerovnost, kvůli které je tu méně pasty, nebo se v zátěži v tomto místě čip výrazně víc zahřívá. Nevybavuju si, že bych něco podobného na GPU někdy viděl. Že by to byl důvod, proč z monitoringu v poslední generaci GeForce zmizely teploty hotspotu?
Výsledek mě celkem potěšil. Jednak kvůli tomu, že potvrdil, že aspoň u těch osvědčených výrobců už vážně není nezbytné pastu měnit. I když – levnější pasty od Arcticu používám hlavně proto, že se s nimi obvykle dostanu blíže k původním hodnotám, které měla karta z továrny. Karta je zase rozebraná, takže mě čeká ještě jedno pastování Při něm bych ještě rád zkusil o něco kvalitnější pastu Noctua NT-H2 v tenčí vrstvě a uvidíme, jestli to karta přežije a jestli to bude stát za další měření a případný článek.
Pokud jde o rozebírání karet v testech, detailní fotografie chladiče a plošného spoje, z důvodů zmíněných v úvodu vás budu i nadále odkazovat na jiné testy. Nemám problém otevřít karty, které už někdo rozebíral, ale jejich testy a priori odmítám. A u těch nerozebíraných považuji za zhůvěřilé kvůli pár efektním záběrům znehodnotit testovací vzorek, kterých u nás není nazbyt. Nedělám to ostatně ani u těch pár karet, které nám výrobci nechávají v testlabu na dlouhodobé zápůjčky, protože ani při jejich přeměřování nechci naměřit jiné hodnoty jen kvůli tomu, že je na kartě jiná pasta.
Rozebírání karet dává ještě smysl, pokud si ji vezme do ruky elektrotechnik a projde návrh plošného spoje a zapojení, ale něco podobného najdete možná v jednom z deseti testů, kde recenzenti karty rozebírají. Většinou to dělají jen kvůli třem nic neříkajícím fotkám čipu, pasivu a plošného spoje, někdy v takové kvalitě, že z nich stejně nic kloudného nevyčtete. Potom se neubráním pocitu, že je to spíš kvůli tomu, aby převedli, že to umí rozebrat a zase složit, protože pak člověk vypadá hned jako větší odborník.
Ne že bychom nechtěli mít v testech rozborky, ale v našem regionu není ani mnoho recenzentů grafických karet, ani mnoho vzorků na testování, a pro většinu z nás, co testům karet věnujeme, je menší zlo, když vás kvůli snímkům rozebrané karty musíme odkázat na jiné testy, než kdyby měl správné výsledky naměřené jen ten první, co kartu dostane do rukou a ostatním už to vycházelo podle toho, co kdo na kartu namazal.
