Ze života: jak jsem s Noctuou tišil frankensteiní PC s i7-2600K

Úvod a představení toho, s čím jsem stavěl

Upgrade počítače je někdy víc práce než stavět nový, zvlášť třeba u repasované OEM sestavy. Dostal jsem úkol v takovém trošku bizarním PC udělat tiché chlazení pro kultovní Core i7-2600K. Ztišit „frankensteinovskou“ sestavu bylo na delší povídání, v němž figuruje Noctua NH-L12S a hodně pokusu/omylu, takže jsem o tom napsal tento blog. Některé ze zkušeností by se vám možná mohly při stavbách a údržbách počítačů hodit.

Začalo to jednoduše: máme černý micro-ATX tower, který začal být nepříjemně hlučný, ale jinak by nebyly důvody ho měnit, je tedy jenom třeba mu vyměnit, opravit či předělat chlazení a možná i něco dalšího. Řekli jsme si, že by to mohlo zajímat víc lidí a rakouský výrobce procesorových chladičů a známých charakteristicky hnědo-béžových ventilátorů Noctua nám laskavě poskytl komponenty pro tento úkol (za což tímto děkujeme!), takže jsme o tomto chlazení (nebo možná spíš tišení) udělali následující článek.

Popisujeme v něm, jak se onen zmíněný chladič Noctua NH-L12S (a také nějaký ten ventilátor stejné značky) instaloval do takového obyčejného, každodenního, ale zároveň docela potíže dělajícího stroje. Není to ovšem klasický test, protože při stavbě nebylo k dispozici měřící vybavení a podmínky (a ani moc jiných chladičů pro srovnání). Jde tedy spíš o popis zkušeností s takovou přestavbou, řekněme blog.

Představení: Noctua NH-L12S

Na toto laborování nám Noctua poskytla chladič NH-L12S, což je top-flow chladič pro procesory s mainstreamovými sockety (Intel LGA 775/115x, AMD AM2 až FM2+, ale už i AM4), ovšem kompatibilní je i s LGA 2011/2066. Má poniklovaný pasiv vynesený nad základnu pomocí čtyř zahnutých heatpipe, na nějž se osazuje 120mm ventilátor, který může být jak pod pasivem, tak nad ním (což je zajímavé pro různé úpravy dle podmínek ve skříni). Z výroby je osazený nízký 15mm ventilátor NF-A12x15, který používá nový materiál Sterrox a měl by být velmi příjemně tichý a prostý zvuků ložisek (a motoru) při nízkých otáčkách. Což tvrdí zkušenější kolega Ľubo a já to nemůžu moc porovnat, ale motor, cvakání/vrčení jsem opravdu nepostřehl.

Rozměry chladiče jsou 128 × 146 mm a s ventilátorem osazeným pod pasiv se dokonce vejde do profilu jen 70 mm pro použití v low-profile skříních (což my nepotřebujeme). S ventilátorem nad pak je vysoký 85 mm a pod pasivem má 50 mm světlé výšky. Podle specifikací je určen pro 95W CPU jako je Core i7-2600K, ale je docela statný (jen pasiv váží 390 gramů) a pravděpodobně by zvládl i o něco víc. Tady se můžete podívat na několik fotografií pořízených při rozbalování.

Noctua NH-L12S
Noctua NH-L12S
Noctua NH-L12S
Noctua NH-L12S

V krabici je docela bohaté příslušenství, od šroubováku pro montáž po zcela samostatné a nesdílené sady montážních systémů zvlášť pro sockety Intel a AMD (pokud byste tedy náhodou někde (Aukro, bazar?) našli jen samotný chladič bez osazení, mohli byste pro něj komponenty pro druhou platformu teoreticky použít, nebo možná třeba dát sadu pro AMD někomu, kdo potřebuje ke staršímu chladiči adaptér SecuFirm2 pro socket AM4). V balení je tuba pasty Noctua NT-H1, LNA adaptér pro ztišení (přesný typ NA-RCA7; jde o rezistor, který zapojíte před ventilátor jako prodlužku kabelu, čímž se sníží napětí a tím i otáčky – funguje to i v kombinaci s PWM regulací) a také nálepka na skříň.

Noctua NH-L12S: příslušenství po vybalení. Dole je montážní sada pro Intel, nahoře vy pytlíčku pro AMD (včetně AM4), která je samostatná, umožňuje obě orientace montáže díky dvěma sadám plechů a používá výchozí backplate u desek, není tedy třeba ho nahrazovat
Noctua NH-L12S

Provedení všeho je hezky kvalitní, jde holt o chladiče vyšší a dražší třídy. Na fotce si možná všimnete, že krajní žebra jsou na koncích trošku ohnutá, nicméně to se podařilo udělat přímo mně při vybalování (pardón, a stejně tak omluvte prosím i mojí fotografskou úroveň). Takto tenký hliník se ohne jako nic, takže musíte dávat hodně velký pozor, kam na pasivu sáhnete. Na chladič se docela dobře kouká, pokud máte rádi klasický nepřikrášlený vzhled komponent, pasivů bez rozeklaných plastikových krytů, světýlek a „gaming“ ozdob.

Představení: Ventilátor NF-A9 PWM

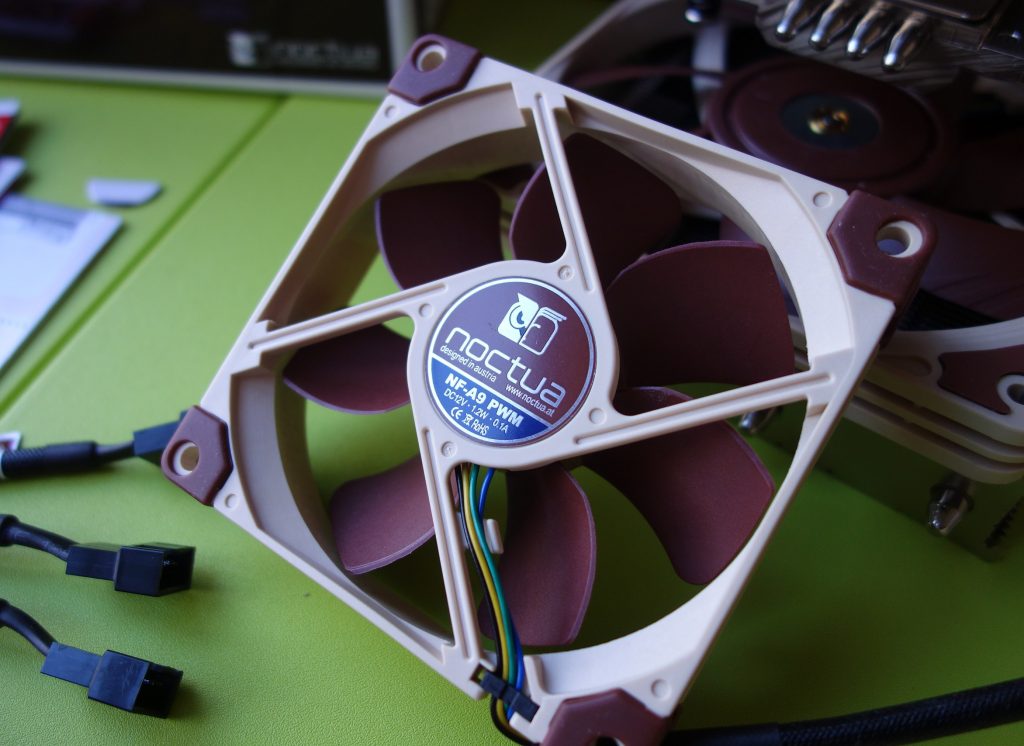

Skříň našeho počítače měla na výduchu vzadu 92mm ventilátor s patřičnou pozicí (ventilátor s třípinem byl ztišený posazením na 5V větev, protože deska třípinové větráky neumí regulovat). Takže jsme k chladiči dostali ještě ventilátor NF-A9 PWM, regulovatelný 92mm ventilátor Noctua s 25mm tloušťkou a ložisky SSO2. Také u toho při rozbalování až zbytečně pěkné krabice najdete hodně kousků příslušenství: opět LNA adaptér NA-RC7 (sníží se s ním maximální otáčky z 2000 na 1550 RPM), ale i 30cm prodlužovací kabel a Y adaptér (rozdvojku), pokud by vám chyběly konektory a chtěli jste regulovat víc ventilátorů z jednoho. V balení jsou také gumové trny místo šroubků pro utlumení vibrací. Na to mají ventilátory Noctua také v rozích gumové antivibrační silentbloky.

Ventilátor NF-A9 PWM: toto najdete po otevření kartónové krabice (které má dokonce speciální dvířka na suchý zip pro nahlédnutí)
Ventilátor NF-A9 PWM: celé příslušenství

Mimochodem, tyto i další (včetně toho na chladiči) ventilátory Noctua mají jednu zajímavou specialitu, která se mi osobně jako nápad líbí a rád bych ji viděl univerzálně. Při nastavení PWM signálu na 0 % se mají podle výrobce úplně zastavit. Toto by mělo umožnit realizaci polopasivního chlazení, i když vaše deska explicitně takovou funkci nemá. Mělo by stačit, aby byla schopná vysílat 0 % PWM. Zrovna v našem případě to ovšem asi nevyužijeme.

  •
  •
  •
  •
