Ako veci pracujú alebo, čo naučili testy základných dosiek

V priebehu času sme veľmi podrobne otestovali desať základných dosiek s čipsetmi Intel B660 a Z690. Z viac než 5000 rôznych meraní tak môžeme s istotou poprieť niektoré špekulácie, ktoré sa internetom šíria obvykle z nevedomosti autorov článkov či komentárov (v diskusiách). Ale to je prirodzené. Čím menej výživné recenzie sú, tým výživnejšiu vytvárajú pôdu pre rôzne mystifikácie.

Spotreba pod kontrolou…

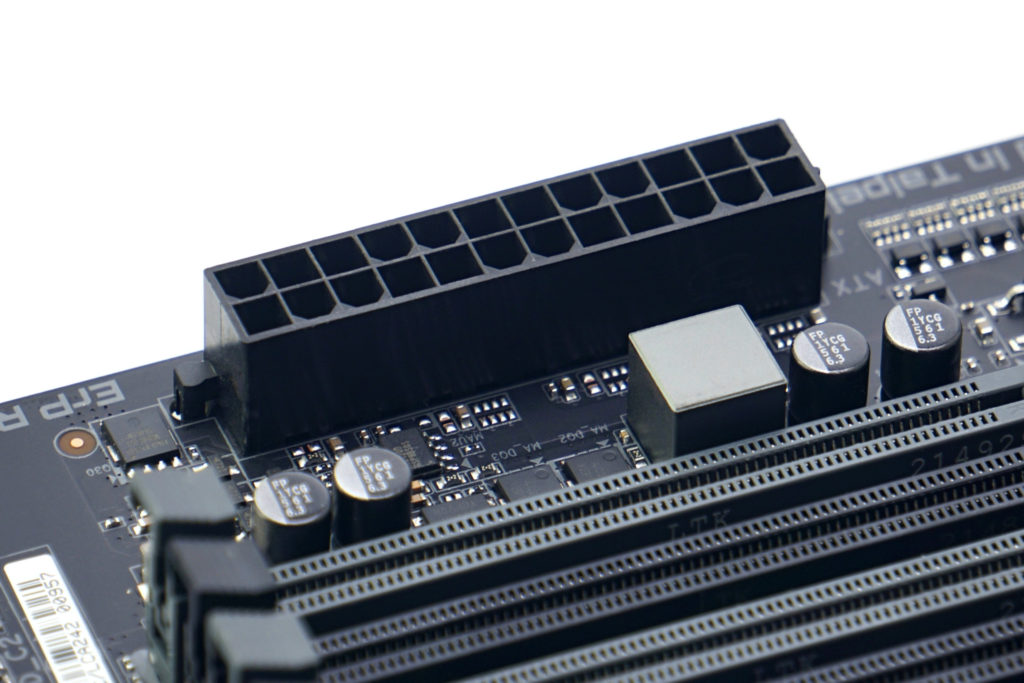

„Odber procesora z 24-pinu“, to býva niekedy argument testerov, čo odvodzujú spotrebu procesorov podľa systémovej spotreby wattmetrom na zásuvke. Odhliadnuc od veľkých skreslení, ktoré vznikajú na úrovni rôznej spotreby čipsetu, použitých radičov alebo vplyvu osvetlenia ARGB LED na celkovú spotrebu, aj toto môžeme označiť za mýtus.

Okrem odberu na káblov pre napájanie CPU v testoch základných dosiek spotrebu analyzujeme aj na 24-pinovom konektore. Každý jeden vodič máme pod kontrolou. To znamená, že vieme, aký prúd kedy tečie 12 V, 5 V aj 3,3-voltovými vodičmi.

Existujú rôzne dohady o tom, ktoré napätie z 24-pinu čo napája. A do istej miery to môže byť rôzne, záleží na konkrétnom návrhu konkrétnej základnej dosky. Jedná sa vždy o drobnosti typu, že niektorý výrobca nedôveruje slabej 3,3 V vetve (s veľmi nízkym prúdovým zaťažením) a preto aj pre zariadenia, kde VRM pracuje s 3,3 V (typicky SSD), sa toto napätie vyrába (mení) zo silnejších vetiev, často aj z 12-voltovej.

Hlavná záťaž na 5-voltovej vetve sú pamäte. Niektoré materiály uvádzajú, že by cez rovnakú kaskádu (cez fázu pre pamäte) mohol byť napájaný aj pamäťový radič procesorov AMD. Ako to je naozaj uvidíte v testoch základných dosiek, teraz to nebudeme komentovať. V prípade platformy Intel však žiadnemu napájaniu CPU z 5 V (ani 12 V) 24-pinu nedochádza. Z pohľadu elektrotechnického návrhu by to bolo obzvlášť v prípade monolitického čipu aj veľmi nešikovné riešenie.

O tom, že 12-voltový vodič 24-pinu procesor zaručene nenapája, svedčí aj veľmi nízky odber, ktorý je na ňom v rýdzo procesorovej záťaži. Až na jednu výnimku (Asus TUF Gaming B660 Plus WiFi D4 s v danom režime efvidentne agresívnejšou správou grafickej karty) je pri maximálnej záťaži 12-voltových vodičov 24-pinu odber 3,7–4,7 W. Ten spotrebúva grafická karta v nečinnosti, čo máme overené aj meraniami priamo na slote PCI Express.

Spotreba na 12 V 24-pinu stúpa až v hernej záťaži, pretože po tejto trase je zabezpečované interné napájanie grafickej karty. Rozdiel v reguacii interného napájania (t.j. cez slot) grafickej karty je naprieč doskami minimálny.

Vyhodnocovanie spotreby procesorov odvodzovaním zo systémovej spotreby na zásuvke z vyššie uvedených dôvodov považujeme za irelevantné a to, že to tak „robia všetci“ na tom nič nemení.
