AMD B550 v podaní MSI (Tomahawk) a Asus (Strix)

Asus – Pohľad pod kapotu

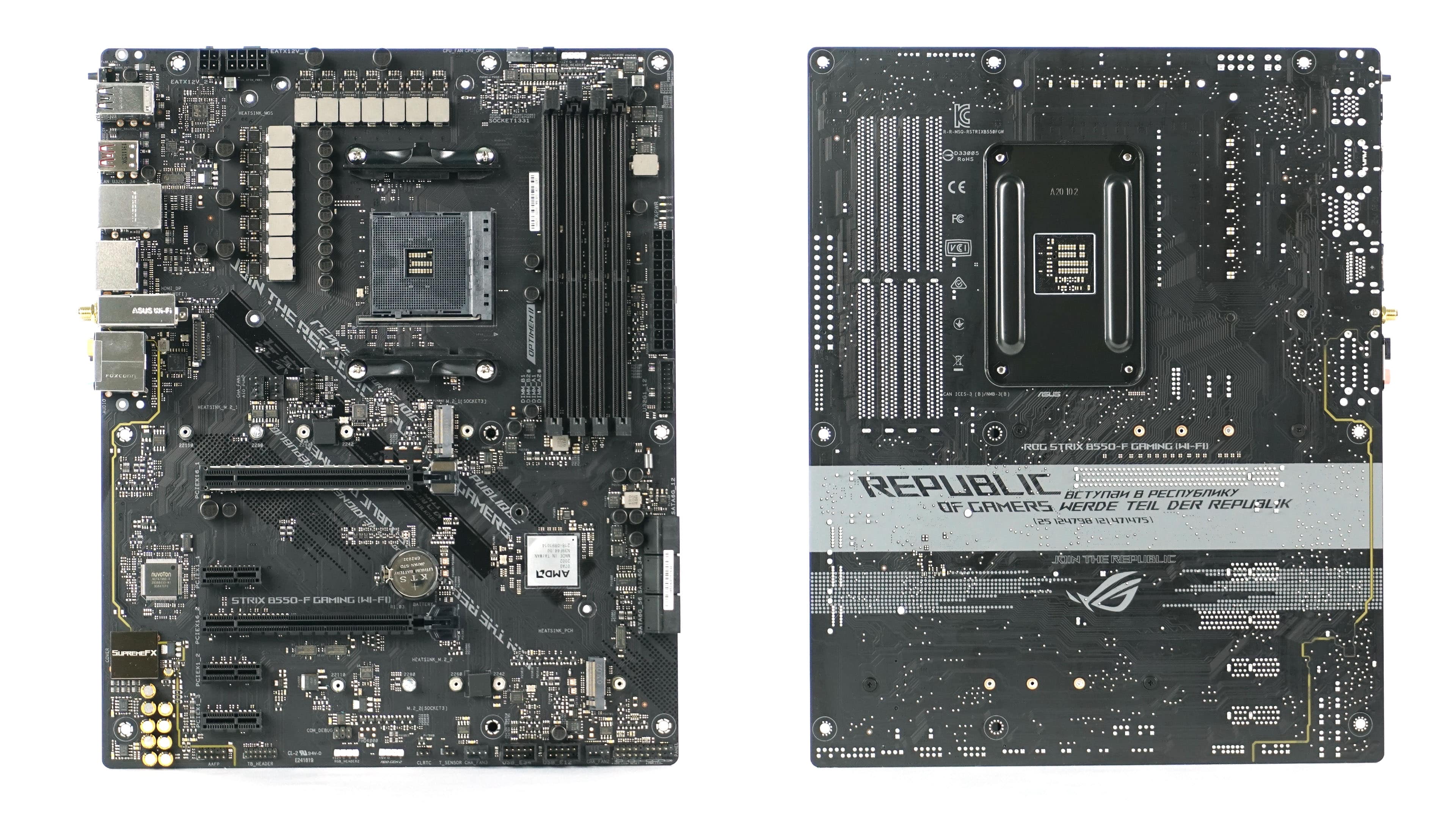

Spolu s Ryzen 3 3100 a 3300X AMD predstavilo aj midendový čipset B550, ktorý prináša napríklad PCIe 4.0 do mainstreamu. Doteraz ste na to potrebovali drahé dosky X570. B550 má preto slúžiť ako vstupná brána do novej generácie technológií a to s priaznivejšou cenovou politikou. Pozrime sa preto na dvojicu 200-eurových dosiek, ktoré patria k tomu lepšiemu, čo momentálne platforma B550 ponúka.

VRM, čipset a chladenie

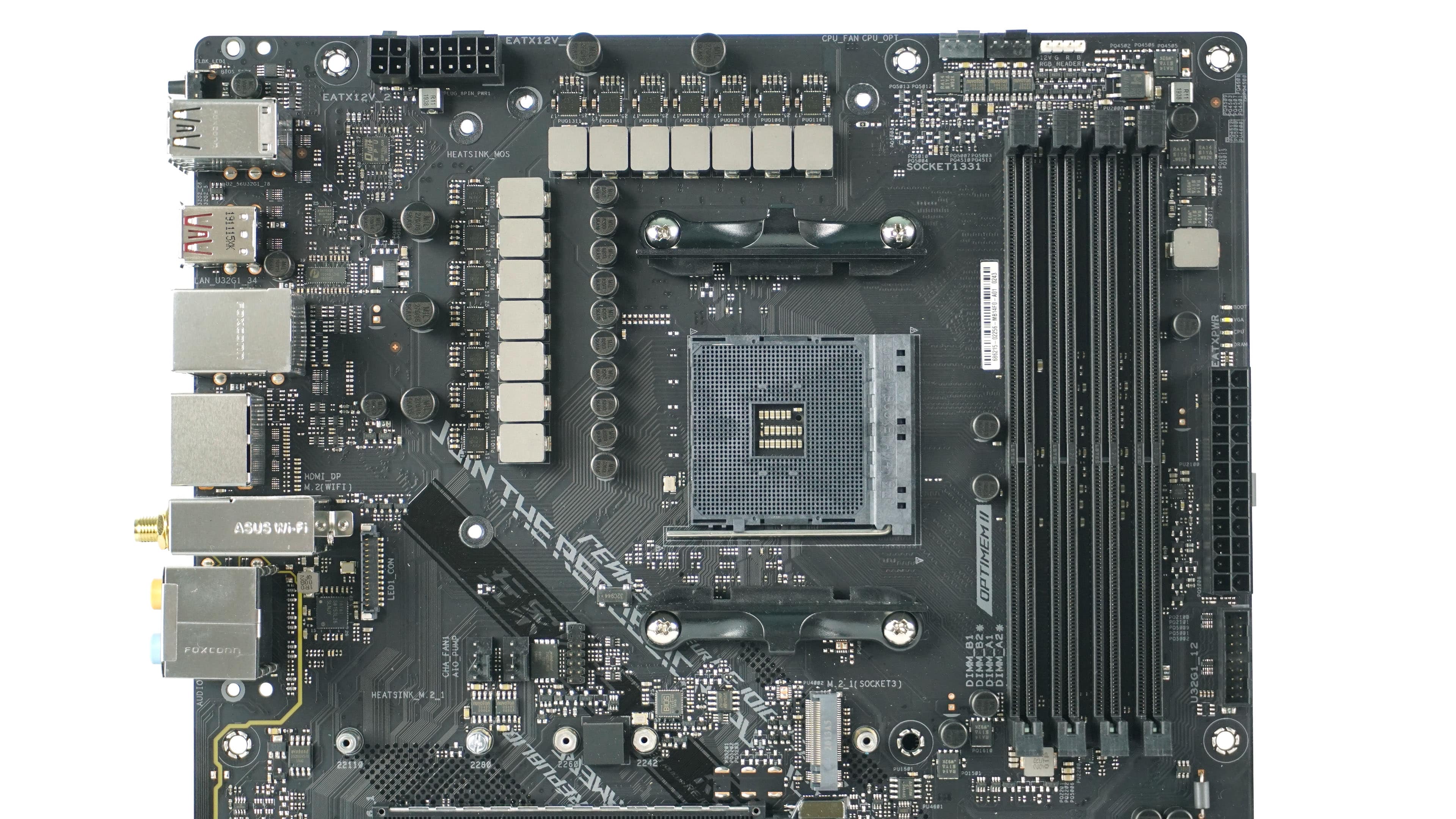

Asus na rozdiel od MSI ponúka tradičné rozdelenie fáz na dve a to v konfigurácií 12+2. Celkovo 14 ks 50 A MOSFETov je od Vishay typy SIC639. PWM ovládač vlastnej výroby nesie názov Digi+ ASP1106. Nenachádzajú sa tu žiadne zdvojovače, namiesto toho výrobca používa paralelné zapojenie MOSFETov, konkrétne teda tri SIC639 v paralelnom zapojení na jednú fázu. Na Vcore je tak určených paralelných 6 fáz a SOC paralelná 1 fáza, čo robí výslednú konfiguráciu 12+2. Prúdová kapacita by mala byť až 700 A, z toho čisto pre Vcore 600 A

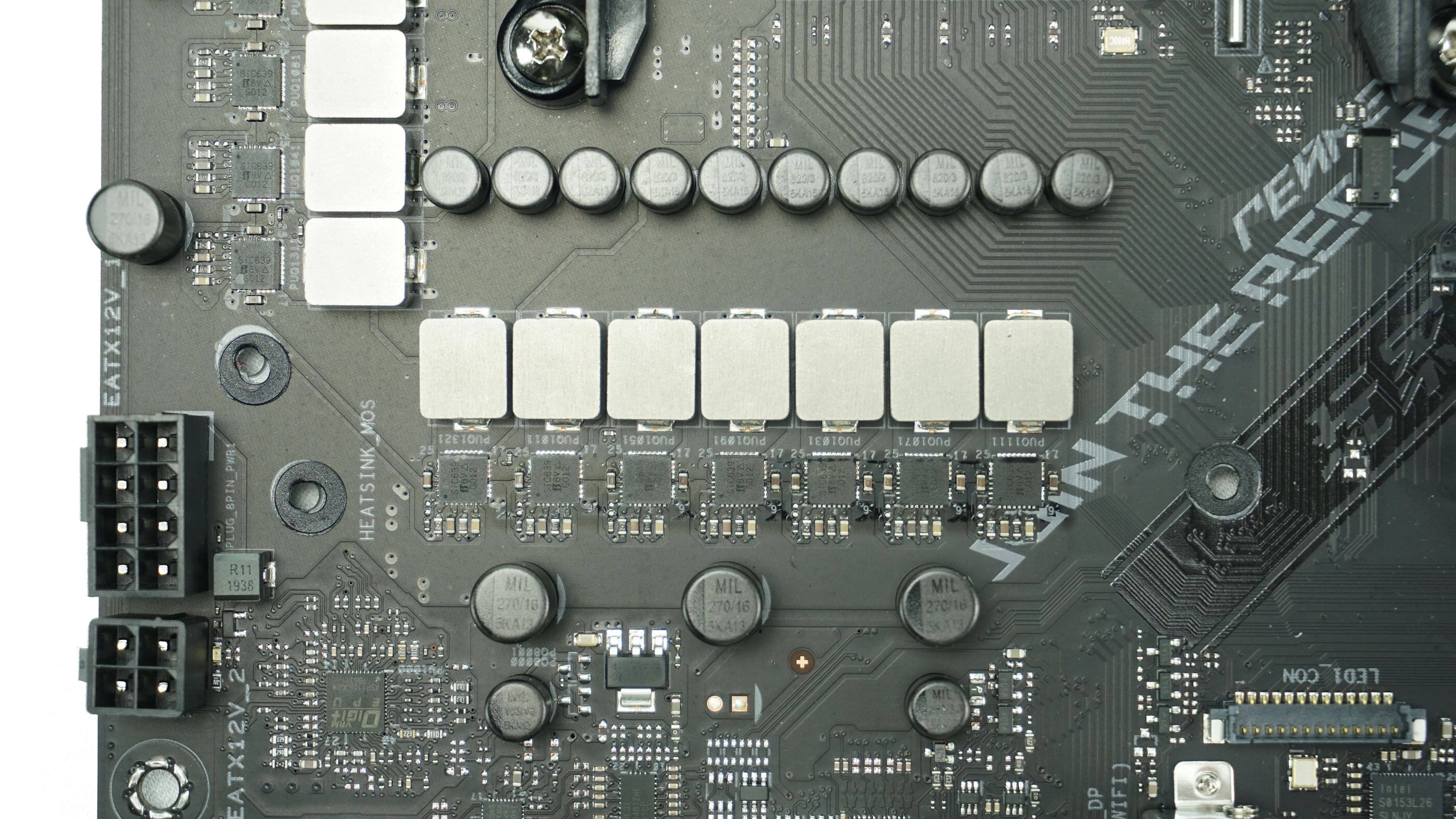

Ako už bolo spomenuté, na doske nájdete 4 a 8-pin napájacie konektory ProCool.

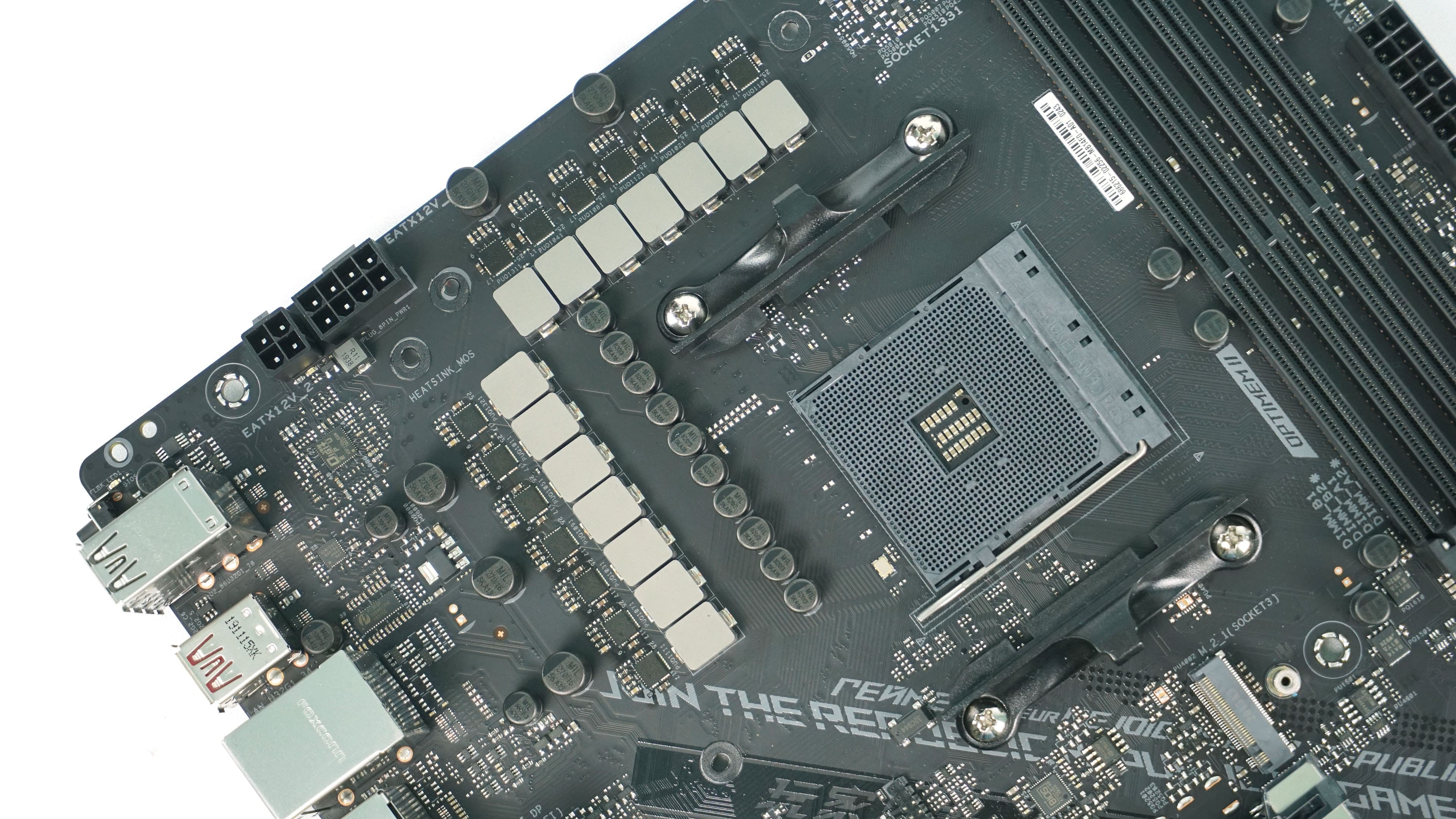

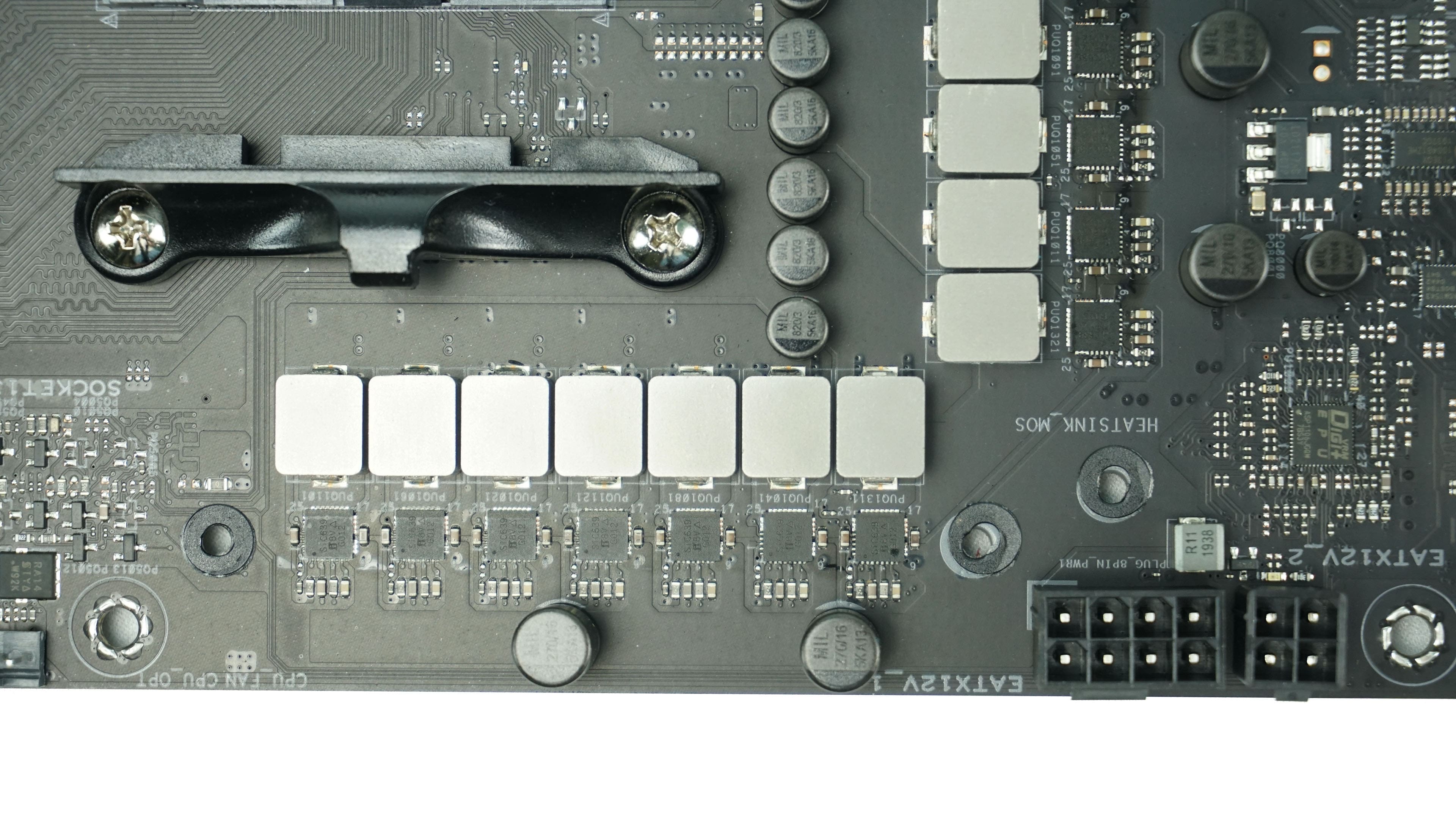

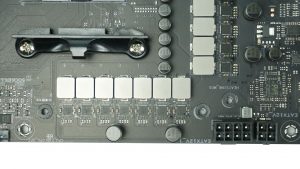

Bližší pohľad na VRM ukazuje rovnomerné rozloženie.



Podobne ako pri MSI, aj tu je VRM chladené dvojicou heatsinkov. Oba sú však ľahšie ako v prípade MSI. Väčší má 113 gramov, menší 74. Celkovo teda 187 gramov vs 388 v prípade MSI.

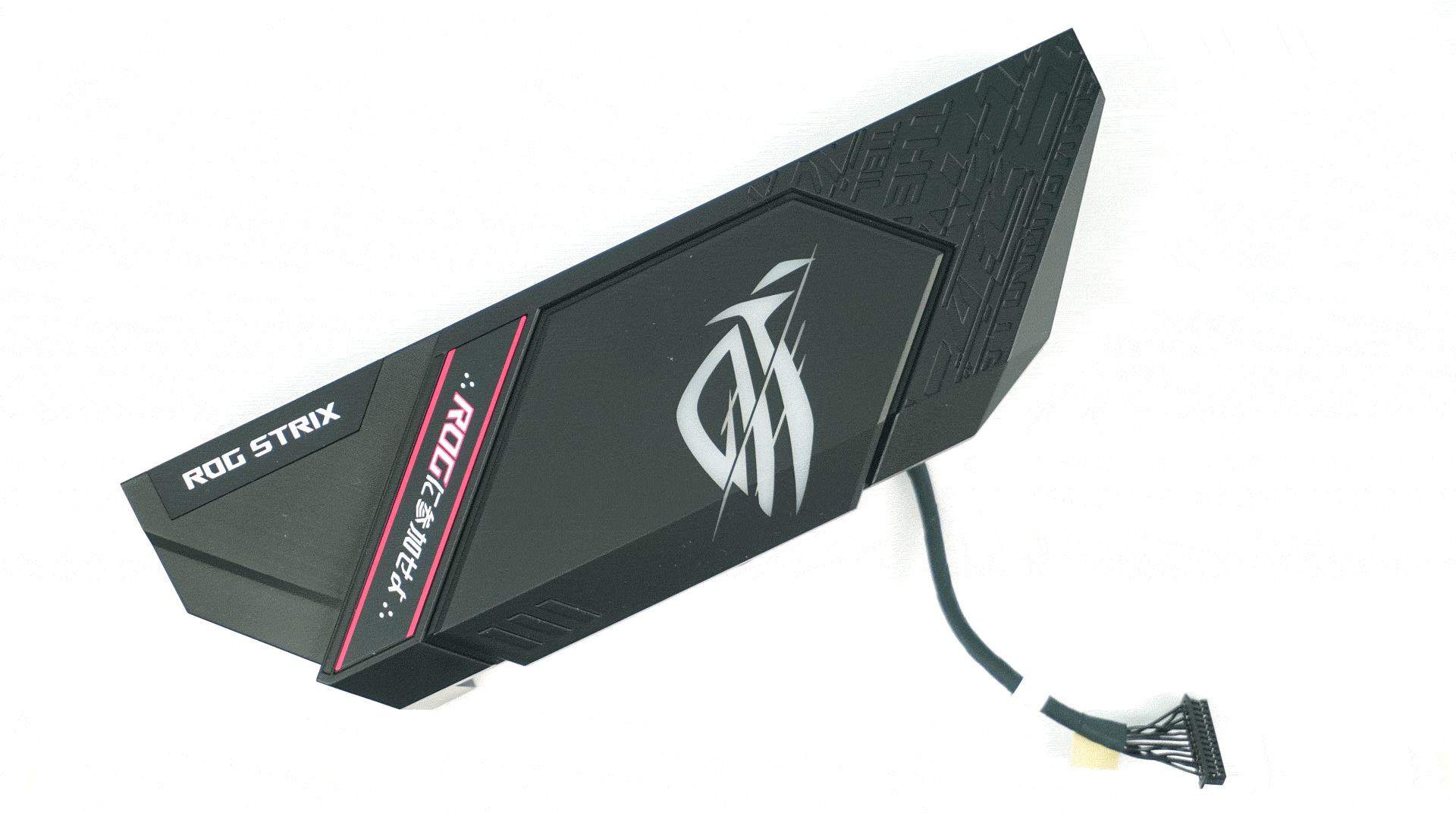

Kryt VRM má v sebe podsvietenie RGB ako už býva zvykom. Zároveň slúži aj na uchytenie krytu zadného I/O.

Integrovaný zadný kryt sa objavuje na Asus doskách už dlhšie a ak ma pamäť neklame, bola to práve Asus doska, kde som sa s takýmto riešením stretol prvýkrát.

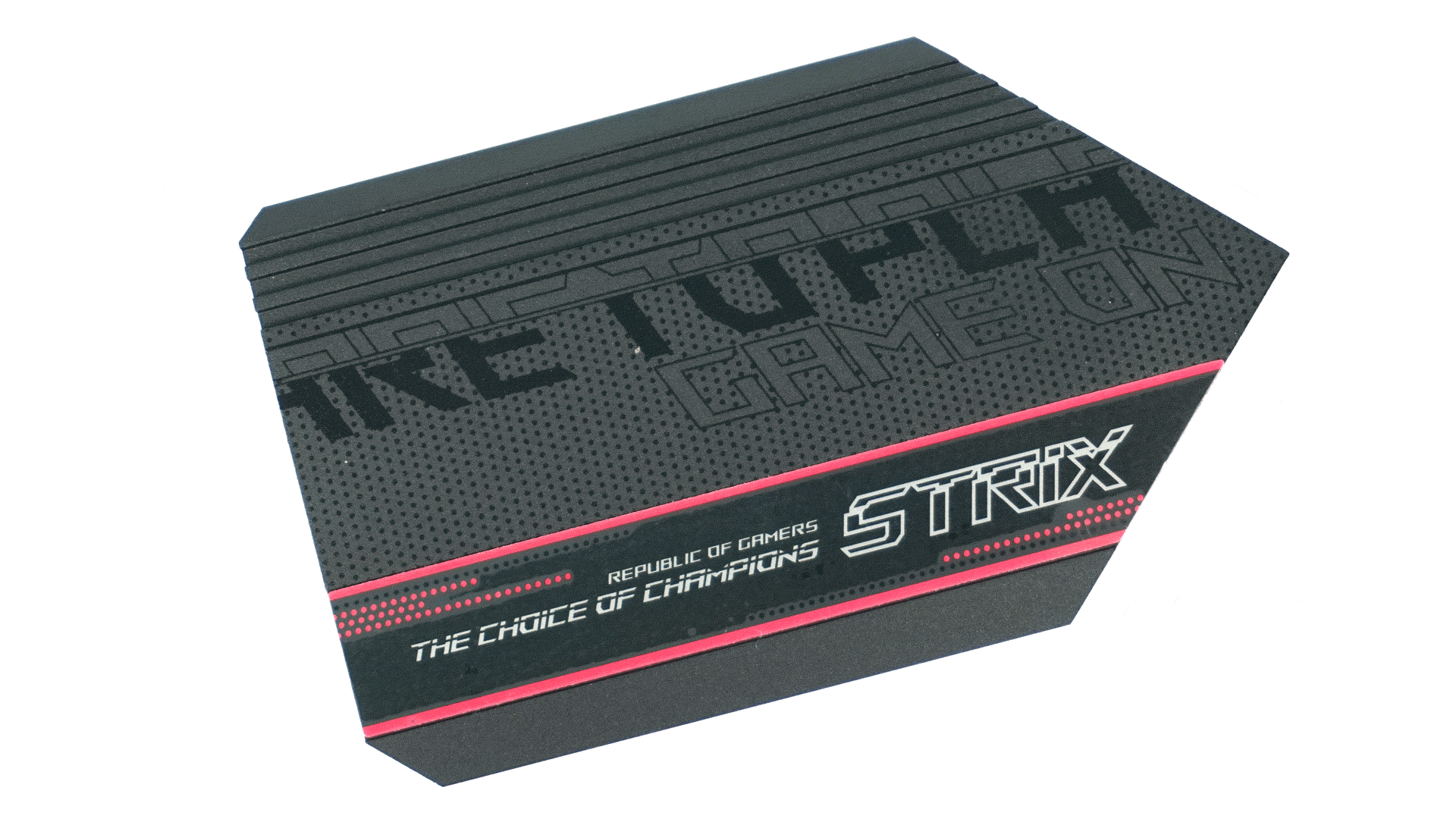

Pozrite sa na ďalšie časti, z ktorých sa doska skladá. Už sme si spomínali odnímateľné heatsinky pre sloty M.2. Tu ich mám v plnej kráse spolu s krytom audia.

Chladič heatsinku má 77 gramov a pri takomto detailnom zábere je lepšie vidieť ružový pás, ktorý je pre dosku špecifický.

Aj v tomto prípade je heatsink ľahší ako na doske Asus a to takmer dvojnásobne. Celková hmotnosť dosky 1072 gramov je výrazne nižšia, než 1278 gramov na MSI. To je ľahko cítiť aj v rukách.


  •
  •
  •
  •
