MSI – Pohľad pod kapotu
Spolu s Ryzen 3 3100 a 3300X AMD predstavilo aj midendový čipset B550, ktorý prináša napríklad PCIe 4.0 do mainstreamu. Doteraz ste na to potrebovali drahé dosky X570. B550 má preto slúžiť ako vstupná brána do novej generácie technológií a to s priaznivejšou cenovou politikou. Pozrime sa preto na dvojicu 200-eurových dosiek, ktoré patria k tomu lepšiemu, čo momentálne platforma B550 ponúka.
VRM, čipset a chladenie

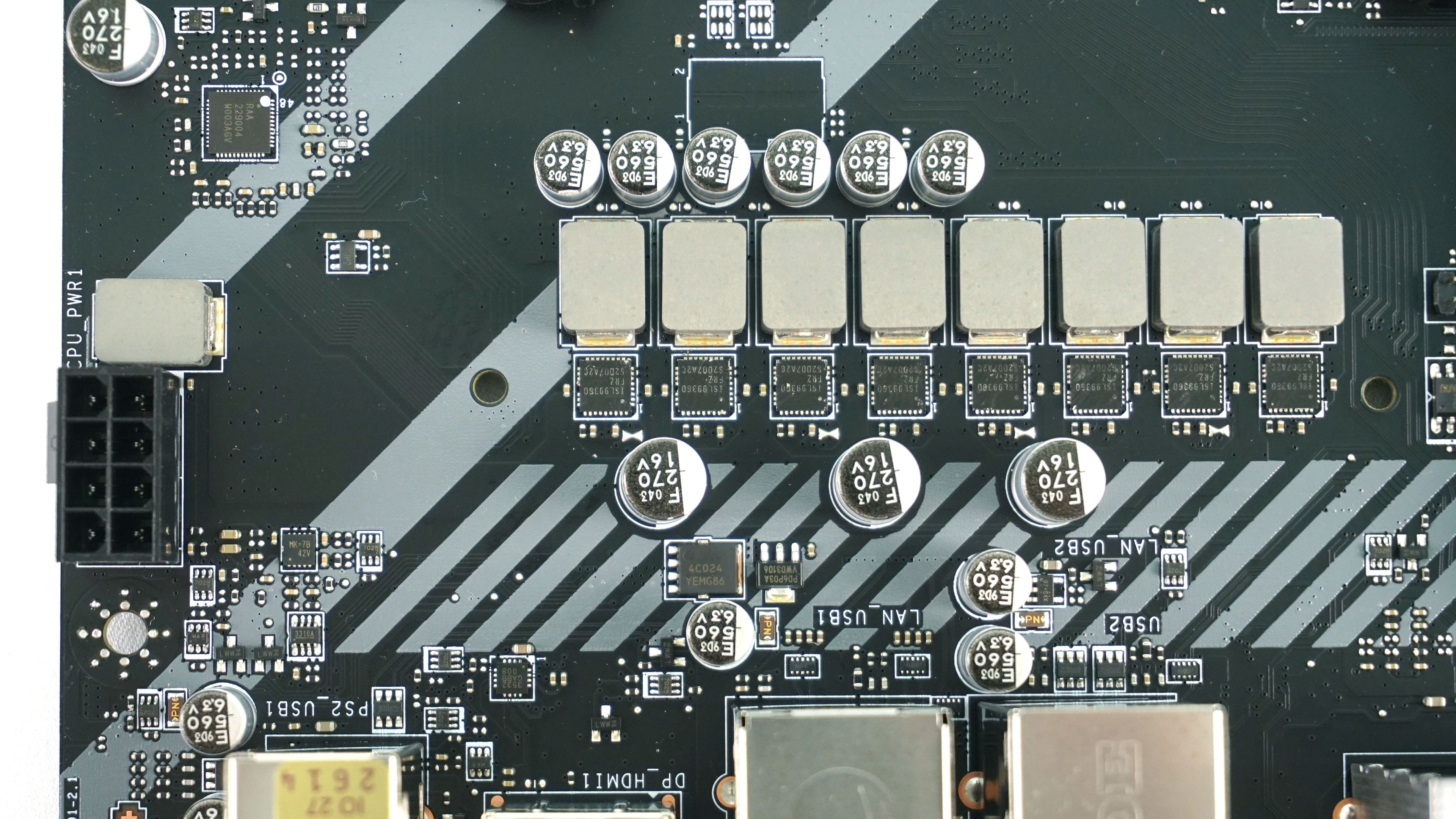

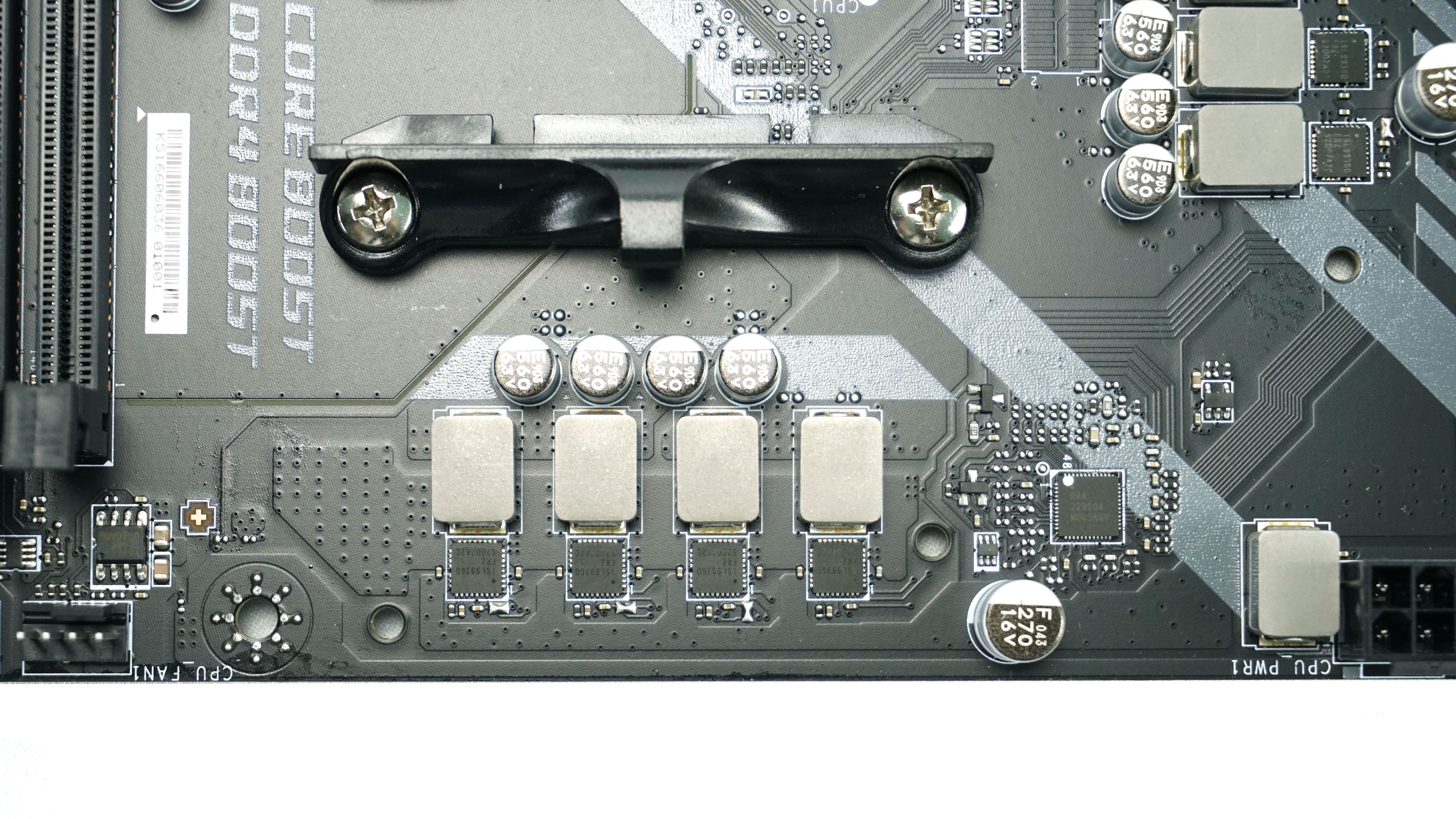

Doska ponúka 13-fázové VRM v netradičnej konfigurácii 10+2+1. 10 fáz je pre CPU, 2 pre SOC a 1 pre APU, Digital PWM IC, Load-Line Calibration a ochranu pred prepätím. Všetky MOSFETy sú 60A ISL99360 Smart Power Stage od Renesas. PWM ovládač RAA229004 je od rovnakého výrobcu. Podľa všetkého doska nevyužíva zdvojovače, ale práve ovládač na prevod a zdvojenie signálov.
Na napájanie procesora zo zdroja slúži jeden 8-pin, čo by malo na bežné používanie stačiť, no môže byť obmedzením, ak by ste chceli na doske prevádzkovať vysoké OC na procesoroch Ryzen 9. Na to ale táto doska primárne určená nie je.

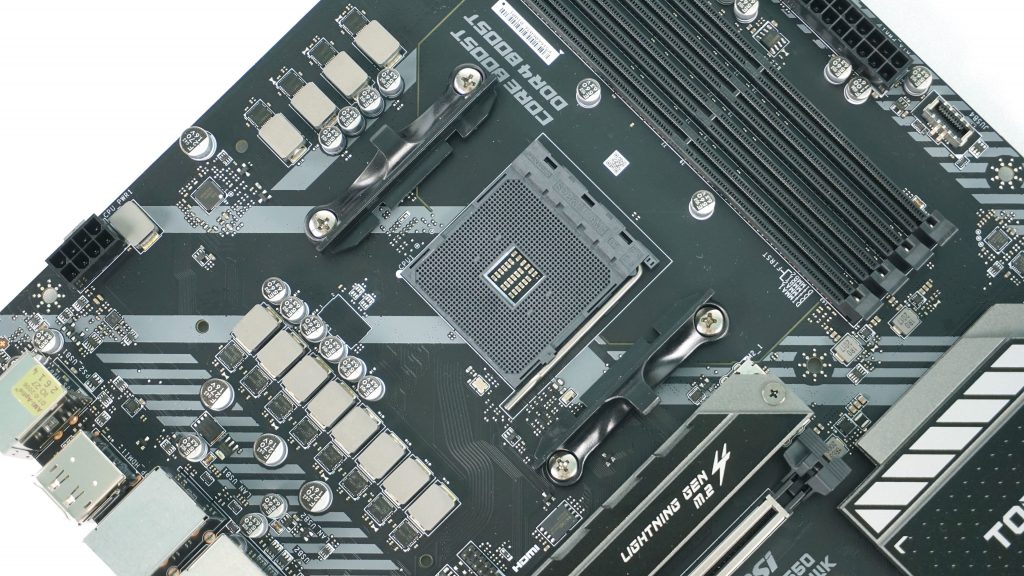

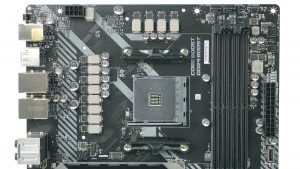

Detailnejší pohľad na rozloženie VRM ukazuje výrazný krok vpred oproti predchodcovi B450, ktorý mal len konkuguráciu 4+2. Nová B550 tak poslúži nielen na vyššie modely súčasných Ryzenov, ale aj na nadchádzajúcu generáciu.
O chladenie VRM sa stará dvojica heatsinkov. Väčší váži 287 a menší 101 gramov.

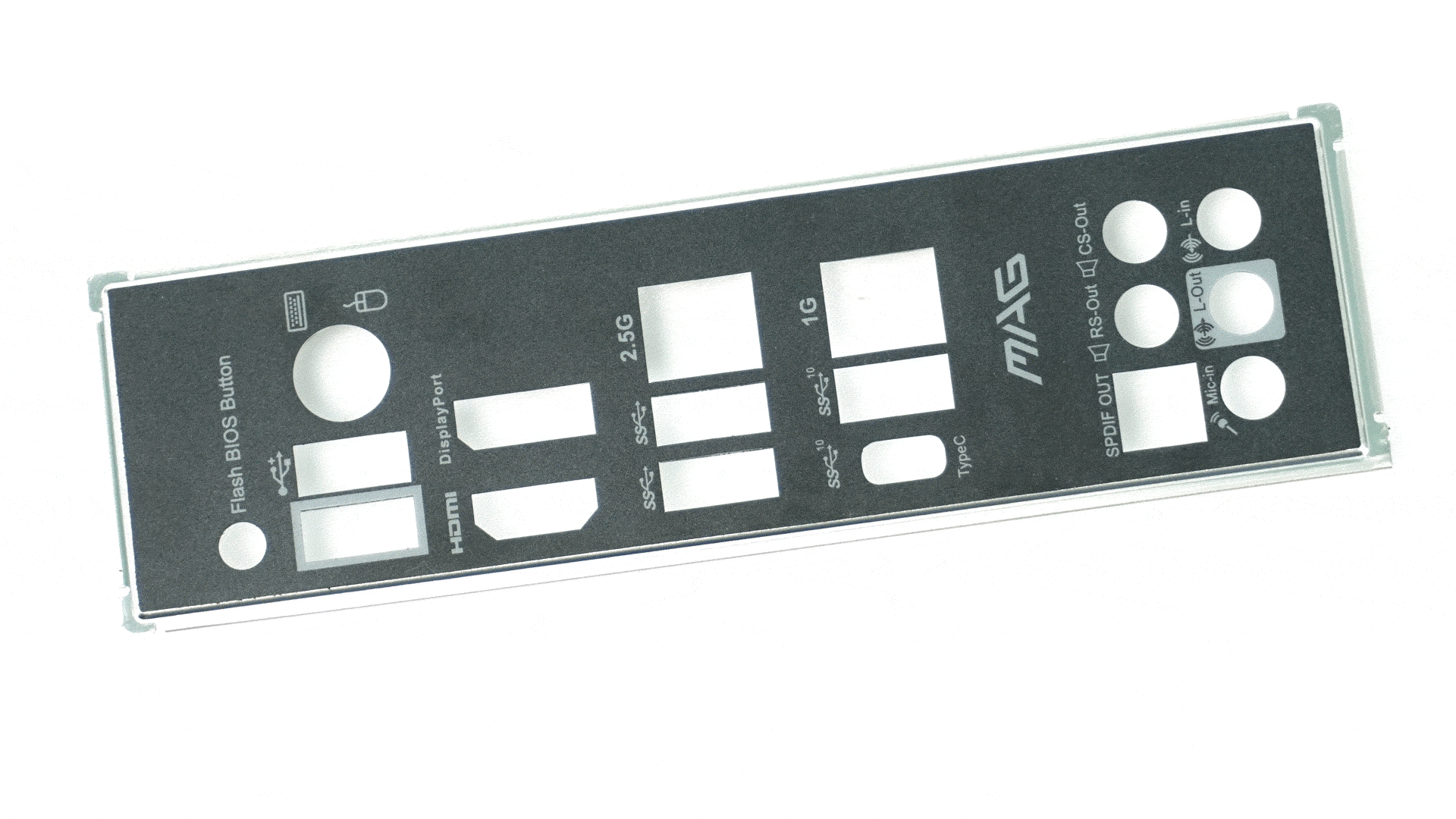

Chválim integrovaný kryt I/O, ktorý bol donedávna výsadou len drahších dosiek. Je pozitívne vidieť, že už sa objavuje aj v mainstreame. Už sa tak nikdy nestane, že by ste pri skladaný PC zabudli kryt do skrinky nainštalovať a museli celú zostavu zase rozobrať.

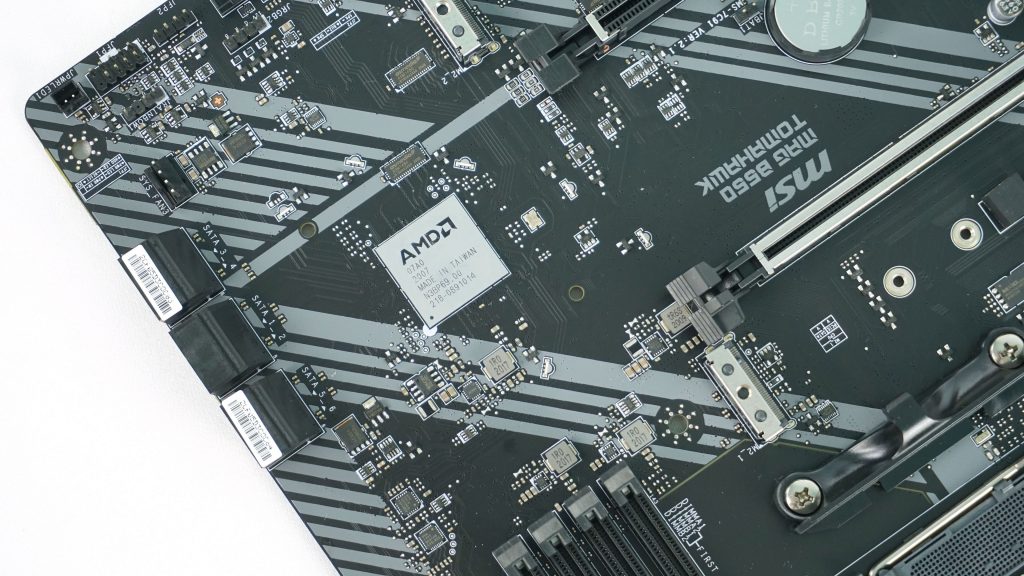

Ďalší heatsink nájdete na čipsete. B550 na rozdiel od X570 nevyžaduje aktívne chladenie a preto tu nájdete opäť len 139 gramový kus kovu. Celková hmotnosť dosky je 1278 gramov, čo je prekvapivo veľa na stredne vybavenú dosku bez backplate.
V ďalšej časti sa pozrieme na BIOS a obslužnú aplikáciu.
