Pohľad pod kapotu
Pokračujeme v testoch dosiek X570 pre procesory Ryzen 3000. Teraz sa pozrieme na vrcholový model ASRocku, ktorý prináša trojicu slotov M.2, bohatú konektivitu alebo prémiovú výbavu ako tlačidlá či zadný backplate. Výrobca zapracoval aj na dizajnovej stránke a doska tak ponúka atraktívny vzhľad aj podsvietenie RGB. Ide o lepšiu voľbu ako minule testovaná Strix X570-E Gaming?
VRM, čipset a chladenie
VRM ponúka 14 fáz v konfigurácii 12+2 (všetky sú 50A MOSFETy Vishay SiC634). Procesor tak napája dvanásť fáz, SOC dve, čo je o dve menej ako pri doske Asus. Ovládač Intersil ISL69147 dokáže spravovať až 7 fáz, čo je menej, než doska ponúka. Výrobca tak použil PWM zdvojovače Intersil 6617A – 6 pre CPU a 1 pre SOC, aby dosiahol výslednú konfiguráciu 12+2. Celková prúdová kapacita je 600 A. Opäť ide o kvalitné VRM určené pre najsilnejšie procesory do AM4 a takisto pretaktovanie. Nejde však o taký overkill ako pri doske Asus, ktorá mala 60A MOSFETy, 14+2 fáz a 720A kapacitu. Uvidíme, či sa tieto rozdiely prejavia aj v praxi, či už pri skóre alebo na teplotách.
Na napájanie procesora zo zdroja slúži jeden 8-pin a jeden 4-pin. Ide o klasické konektory, žiadne vystuženie kovom ako v prípade dosky Asus.

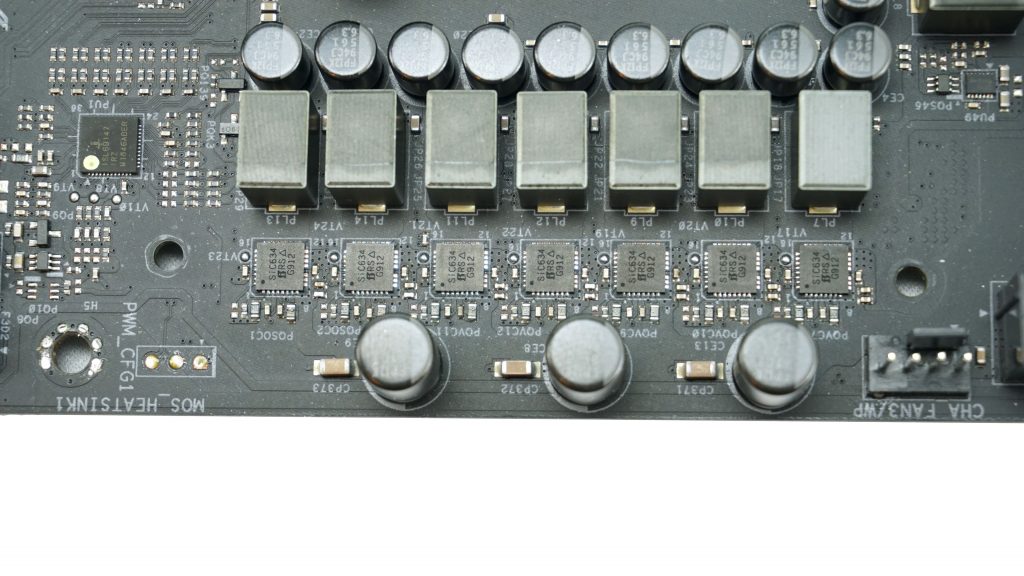

Detail na horný raz MOSFETov a ovládač. O chladenie sa stará masívny heatsink, ktorý je prepojený cez heatpipe.
Heatsink pre sloty M.2 a čipset sme si už spomínali, tu sa však naň môžete pozrieť detialnejšie. Ventilátor by mal mať podľa výrobcu životnosť 50 000 hodín vďaka ložisku EBR.
Aktívne chladenie čipsetu nájdeee prakticky na všetkých doskách, okrem dvojice najdrahších. Medzi nimi je už spomínaná X570 Aqua od ASRock, ktorá využíva vodný blok na chladenie všetkých komponentov dosky aj CPU.
Posledná časť, ktorá sa dá z dosky odmontovať je kovový backplate. Ten väčšinou nájdeme len na najdrahších doskách. Manipulácia s doskou, ktorá má backplate, je pohodlnejšia aj bezpečnejšia. Preto prítomnosť backplate na tejto doske vítam. Asus backplate na konkurenčnej doske neponúka.
