Tak, konečne máme ku skrinke Fractal Design North XL aj výsledky jej testov. Prvý článok s konštrukčnými detailmi tak kompletizuje druha časť prinášajúca mnoho meraní, na základne ktorých je možné zostrojiť kompletné hodnotenie. Po tomto je teda skrinka North XL poriadne kvalifikovaná na neskoršie porovnávanie s konkurenčnými modelmi. Fractal Design pre ne nastavil latku každopádne pomerne vysoko.

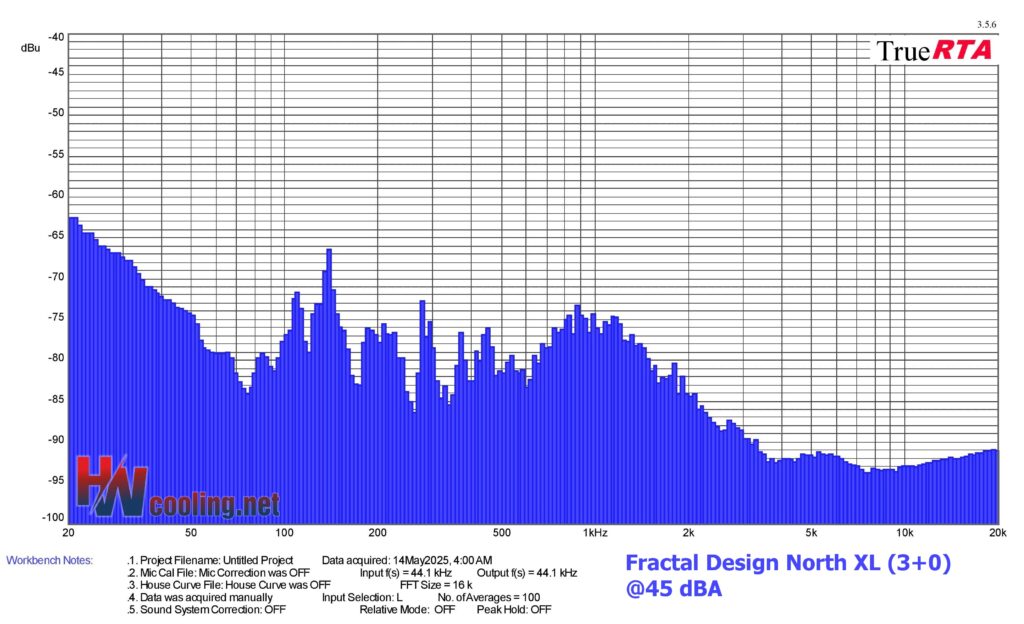

Výsledky: Vyšší výkon (45 dBA)

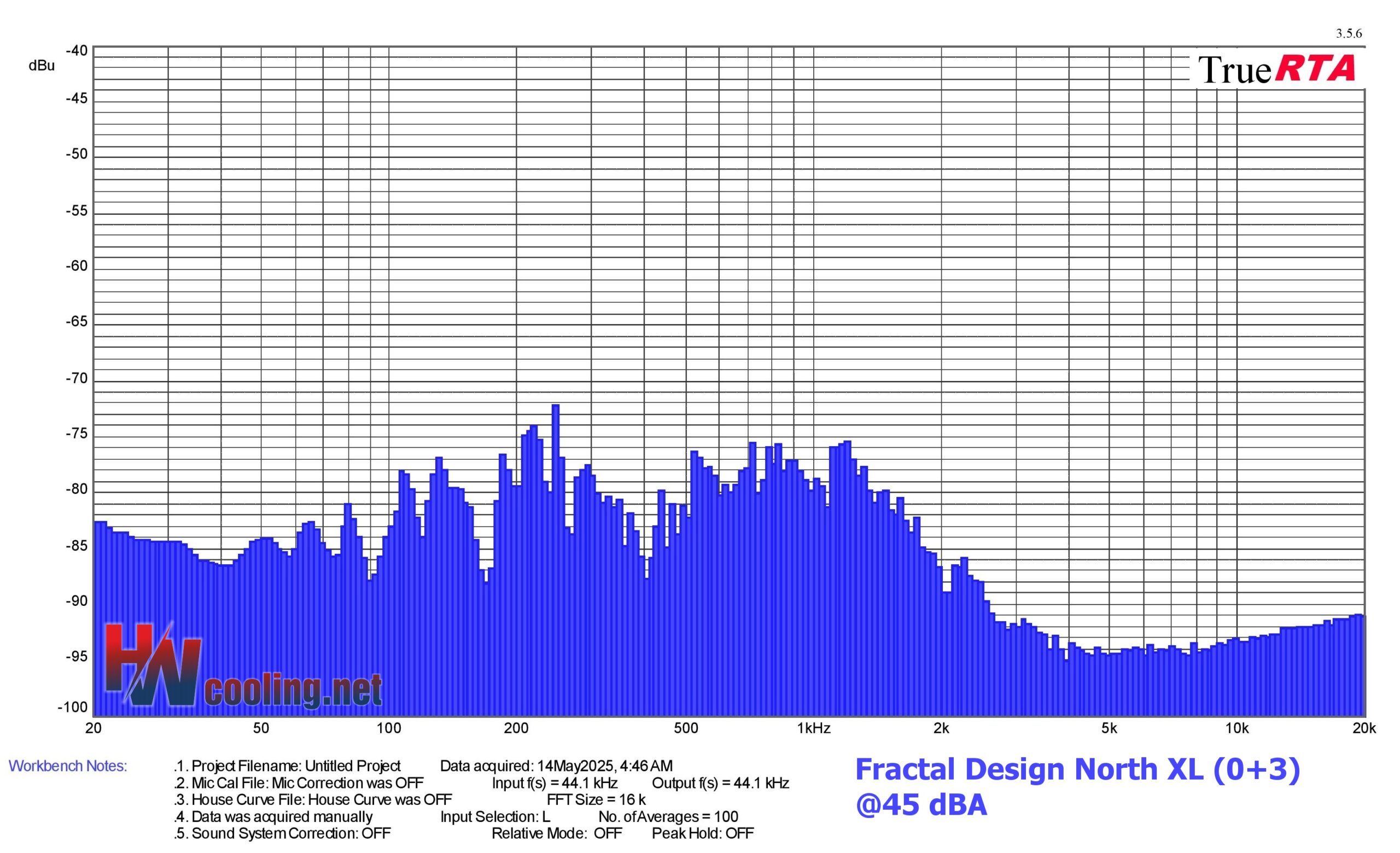

Ako je to so systémovými ventilátormi: Skrinku Fractal Design North XL testujeme v dvoch konfiguráciách ventilátorov. Jedna je v grafoch označovaná ako „3+0“, čo je východisková konfigurácia a všetky (3) ventilátory, ktoré sa so skrinkou dodávajú, sú na vstupných pozíciách. Na výstupe nie je žiadny ventilátor (preto je číslo za znamienkom „+“ nula). Teda, pokiaľ ide o prvú z dvoch konfigurácií ventilátorov. V druhej sú už všetky ventilátore na výstupe a číselné označenie je preto opačné – „0+3“. Inými slovami, na vstupe nie sú žiadne ventilátory, ale zato sú tri na výstupe, ktoré odčerpávajú vzduch mimo priestor skrinky. Dva z troch ventilátorov sú pritom v stropnej pozícii a tretí je vzadu. Inak to so 140 mm ventilátormi ani nejde, pretože hore, do stropných pozícií, sa viac ako dva nezmestia.
Komentár ku vibráciám: S ventilátormi na vstupe sme zaznamenali relatívne vyššie vibrácie na bočniciach vedľa drevených rebrín. Charakter týchto vibrácií však nevytvára sekundárny hluk, ktorý by vám mohol prekážať. S ventilátormi na výstupe sú vibrácie na konštrukcii skrinky vždy a všade veľmi nízke – zanedbateľné.
Prečo v grafe pri skrinke chýba hodnota?Jeden z možných dôvodov je, že ventilátory nebolo možné nastaviť do stanoveného režimu. Buď kvôli príliš vysokým minimálnym otáčkam alebo pre príliš nízke maximálne otáčky. A druhý dôvod môže byť ten, že dostupný chladiaci výkon bol pre niektorý z testovaných komponentov nedostatočný, čo sa prejavilo poklesom výkonu. Hodnoty teplôt sú vždy dosahované (a porovnávané) pri porovnateľnom výkone.
