Výsledky: Frekvenčná charakteristika zvuku s prachovým filtrom
Ventilátory Akasa OTTO s predispozíciami do náročnejších priemyselných podmienok „bežné“ použitie v domácich počítačoch výrazne presahujú. Úplná odolnosť voči vode a prachu, trojfázový krútiaci moment a najmä unikátny systém eliminácie vibrácií. Efektivita osvedčeného rotora „S-Flow“ je pritom vysoká, ale napriek tomu jednu vec Akasa trochu prestrelila. Teda pokiaľ má byť ventilátor OTTO SF12 naozaj určený na systémové chladenie.

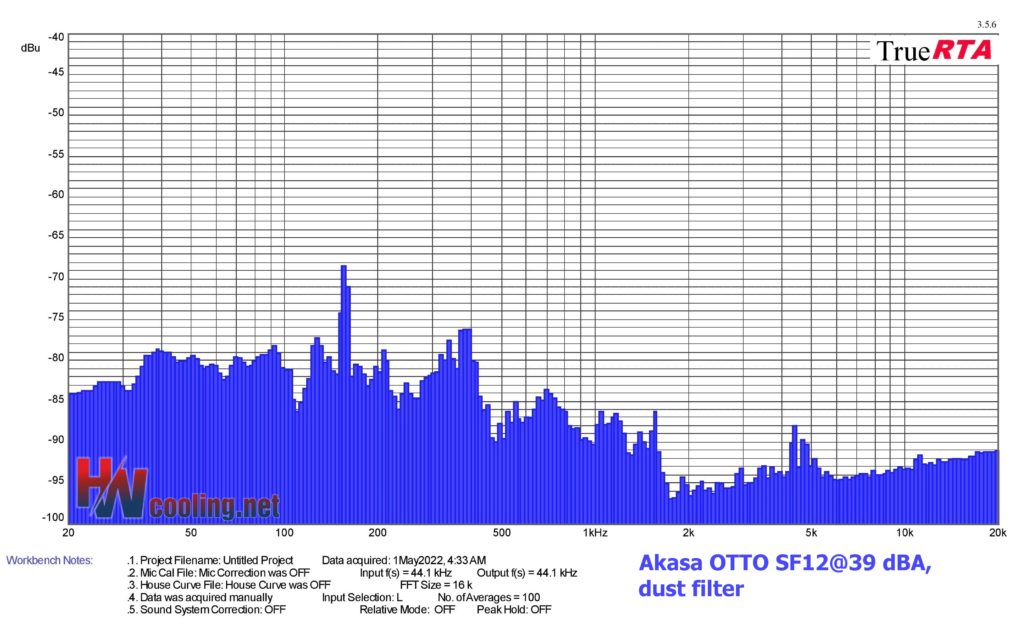

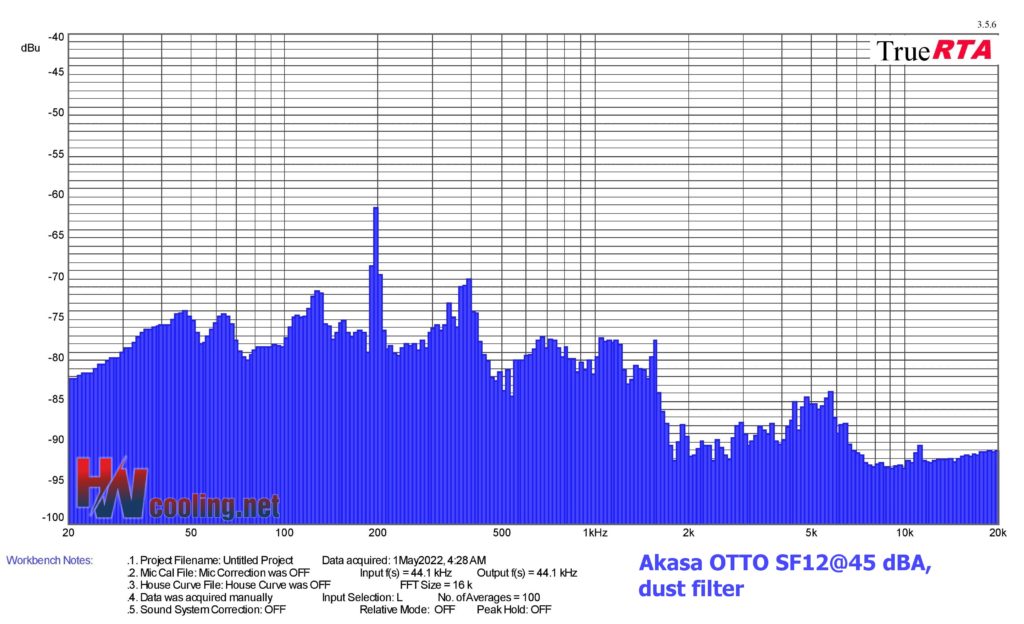

Frekvenčná charakteristika zvuku s prachovým filtrom
Merania prebiehajú v aplikácii TrueRTA, ktorá zaznamenáva zvuk v škále 240 frekvencií v zaznamenávanom rozsahu 20–20 000 Hz. Pre možnosť porovnania naprieč článkami exportujeme do štandardných pruhových grafov dominantnú frekvenciu z nízkeho (20–200 Hz), stredného (201–2000 Hz) a vysokého (2001–20 000 Hz) spektra.
Na ešte podrobnejšiu analýzu zvukového prejavu je však dôležité vnímať celkový tvar grafu a intenzitu všetkých frekvencií/tónov. Ak by ste v grafoch a tabuľkách nižšie niečomu nerozumeli, odpovede na všetky otázky nájdete v tomto článku. Ten vysvetľuje, ako správne čítať namerané údaje nižšie.
Hladiny hluku v tabuľkách pod -85 dBu (pozor ale na záporné znamienko, -70 dBu je hlasitejších ako -80 dBu) je možné zanedbať. Sú už totiž mimoriadne slabé a vždy hlboko pod hranicou ľudského vnímania a často sú definované aj „šumom“ meracieho reťazca. Do úvahy preto príliš neberte ani dominantné frekvencie v rámci výškového pásma, ktoré prevyšujú 12 kHz.
Poznámka: Na tieto merania je použitý plastový filter, ktorý oproti situácii bez prekážky ohýba zvuk podstatne viac než nereštriktívny nylonový filter.
| Fan | Dominant sound freq. and noise level, dust filter@33 dBA | NF-F12 PWM | NF-A15 PWM | ||||
| Low range | Mid range | High range | |||||
| Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | ||
| Akasa OTTO SF12 | N/A | N/A | N/A | N/A | N/A | N/A | |
| Cooler Master SickleFlow 120 ARGB | 59,9 | -86,1 | 1045,7 | -81,6 | 19330,5 | -91,0 | |
| Alphacool SL-15 PWM | 190,3 | -79,4 | 380,5 | -79,1 | 19330,5 | -90,9 | |
| Arctic BioniX F120 | 119,9 | -76,7 | 369,7 | -83,0 | 19897,0 | -90,9 | |
| SilverStone SST-AP123 | SilverStone SST-AP123 | 100,8 | -81,0 | 415,0 | -78,6 | 19330,5 | -90,8 |
| Noctua NF-P12 redux-1700 PWM | 50,4 | -74,5 | 329,4 | -73,7 | 19897,0 | -91,0 | |
| SilentiumPC Fluctus 120 PWM | 119,9 | -79,6 | 380,5 | -80,9 | 19330,5 | -90,7 | |
| MSI MEG Silent Gale P12 | 134,5 | -78,9 | 369,7 | -82,8 | 19330,5 | -90,8 | |
| Asus ROG Strix XF120 | 95,1 | -74,3 | 380,5 | -85,8 | 19330,5 | -91,0 | |
| Akasa Vegas X7 | 116,5 | -77,5 | 369,7 | -85,6 | 19330,5 | -90,7 | |
| Reeven Coldwing 12 | 123,4 | -76,8 | 1566,8 | -92,1 | 19330,5 | -90,7 | |
| Reeven Kiran | 130,7 | -72,9 | 239,7 | -86,9 | 19330,5 | -90,8 | |
| SilentiumPC Sigma Pro 120 PWM | N/A | N/A | N/A | N/A | N/A | N/A | |
| SilentiumPC Sigma Pro Corona RGB 120 | 103,7 | -79,2 | 369,7 | -83,6 | 19330,5 | -90,9 | |
| SilverStone SST-AP121 | 50,4 | -81,8 | 155,4 | -78,6 | 18780,2 | -91,0 | |
| SilverStone SST-FQ121 | 41,8 | -75,8 | 329,4 | -82,7 | 19330,5 | -91,0 | |
| Xigmatek XLF-F1256 | 47,6 | -74,2 | 232,9 | -78,7 | 19897,0 | -91,2 |
| Fan | Dominant sound freq. and noise level, dust filter@39 dBA | NF-F12 PWM | NF-A15 PWM | ||||
| Low range | Mid range | High range | |||||
| Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [dBu] | ||
| Akasa OTTO SF12 | 155,4 | -68,4 | 391,7 | -76,2 | 4431,5 | -87,9 | |
| Cooler Master SickleFlow 120 ARGB | 123,4 | -73,9 | 1045,7 | -74,0 | 19330,5 | -90,9 | |
| Alphacool SL-15 PWM | 127,0 | -72,9 | 380,5 | -75,1 | 19330,5 | -90,9 | |
| Arctic BioniX F120 | 151,0 | -70,8 | 310,9 | -71,0 | 19330,5 | -90,9 | |
| SilverStone SST-AP123 | SilverStone SST-AP123 | 160,0 | -78,3 | 349,0 | -75,2 | 19897,0 | -91,0 |
| Noctua NF-P12 redux-1700 PWM | 142,5 | -73,2 | 320,0 | -69,0 | 19897,0 | -91,0 | |
| SilentiumPC Fluctus 120 PWM | 130,7 | -79,1 | 359,2 | -75,9 | 2957,7 | -89,3 | |
| MSI MEG Silent Gale P12 | 179,6 | -74,1 | 369,7 | -76,6 | 2957,7 | -89,1 | |
| Asus ROG Strix XF120 | Asus ROG Strix XF120 | 130,7 | -63,8 | 329,4 | -76,4 | 4832,6 | -90,4 |
| Akasa Vegas X7 | 151,0 | -69,1 | 369,7 | -77,7 | 19330,5 | -90,8 | |
| Reeven Coldwing 12 | 155,4 | -66,4 | 369,7 | -77,8 | 18780,2 | -90,9 | |
| Reeven Kiran | 169,5 | -67,8 | 369,7 | -78,0 | 17726,2 | -90,2 | |
| SilentiumPC Sigma Pro 120 PWM | 123,4 | -68,6 | 369,7 | -75,2 | 2873,5 | -86,7 | |
| SilentiumPC Sigma Pro Corona RGB 120 | 138,5 | -68,1 | 391,7 | -78,0 | 2487,1 | -88,9 | |
| SilverStone SST-AP121 | 151,0 | -78,6 | 339,0 | -74,3 | 19897,0 | -90,9 | |
| SilverStone SST-FQ121 | 142,5 | -69,8 | 1173,8 | -74,9 | 2031,9 | -90,2 | |
| Xigmatek XLF-F1256 | 113,1 | -71,2 | 369,7 | -74,8 | 18780,2 | -91,0 |
| Fan | Dominant sound freq. and noise level, dust filter@45 dBA | NF-F12 PWM | NF-A15 PWM | ||||
| Low range | Mid range | High range | |||||
| Frequency [Hz] | Noise level [dBu] | Frequency [Hz] | Noise level [-dBu] | Frequency [Hz] | Noise level [dBu] | ||
| Akasa OTTO SF12 | 195,8 | -61,3 | 391,7 | -70,0 | 5747,0 | -83,9 | |
| Cooler Master SickleFlow 120 ARGB | 127,0 | -68,4 | 1015,9 | -66,2 | 4974,2 | -88,7 | |
| Alphacool SL-15 PWM | 77,7 | -77,3 | 403,2 | -69,9 | 4974,2 | -81,9 | |
| Arctic BioniX F120 | 190,3 | -67,4 | 380,5 | -66,5 | 5583,4 | -82,2 | |
| SilverStone SST-AP123 | SilverStone SST-AP123 | 134,5 | -71,2 | 369,7 | -69,2 | 5583,4 | -82,9 |
| Noctua NF-P12 redux-1700 PWM | 184,9 | -69,1 | 320,0 | -65,5 | 5270,0 | -85,1 | |
| SilentiumPC Fluctus 120 PWM | 195,8 | -66,5 | 380,5 | -69,1 | 2957,7 | -83,7 | |
| MSI MEG Silent Gale P12 | 127,0 | -73,0 | 219,8 | -68,8 | 5747,0 | -83,3 | |
| Asus ROG Strix XF120 | Asus ROG Strix XF120 | 23,1 | -62,9 | 369,7 | -71,7 | 5583,4 | -81,4 |
| Akasa Vegas X7 | N/A | N/A | N/A | N/A | N/A | N/A | |
| Reeven Coldwing 12 | 190,3 | -62,7 | 369,7 | -71,9 | 2347,5 | -86,1 | |
| Reeven Kiran | 169,5 | -67,8 | 369,7 | -78,0 | 17726,2 | -90,2 | |
| SilentiumPC Sigma Pro 120 PWM | 20,3 | -64,4 | 246,8 | -70,1 | 2635,0 | -81,8 | |
| SilentiumPC Sigma Pro Corona RGB 120 | 23,1 | -61,2 | 174,5 | -63,9 | 2487,1 | -84,4 | |
| SilverStone SST-AP121 | 20,3 | -67,9 | 439,7 | -67,9 | 4561,4 | -83,3 | |
| SilverStone SST-FQ121 | 179,6 | -64,9 | 369,7 | -71,2 | 5915,4 | -90,3 | |
| Xigmatek XLF-F1256 | 142,5 | -62,7 | 246,8 | -57,8 | 4974,2 | -83,7 |
Prečo niekedy pri ventilátore chýba hodnota? Dôvodov môže byť viac. Obvykle je to preto, že nebolo možné daný ventilátor zregulovať na cieľovú hladinu hluku. Niektoré majú vyššie minimálne otáčky (alebo otáčky sú aj nízke, ale má príliš hlučný motorček) alebo sa jedná o pomalší ventilátor, ktorý si na vyššie decibely nedosiahne. Výsledky v grafoch chýbajú ale aj vtedy, ak sa rotor šúcha o sito nylonového filtra. Vtedy túto kombináciu vyhodnocujeme ako nekompatibilnú. A nula v grafoch je prirodzene aj v situáciách, kedy nameriame 0,00. To je častý jav pri mimoriadne nízkych otáčkach s prekážkami alebo v rámci meraní vibrácií.
