Aorus – Pohľad pod kapotu
Desiata generácia procesorov Intel Core je spojená s množstvom kontroverzie a nekompatibilita so starými generáciami je jednou z nich. K novému procesoru preto potrebujete aj novú základnú dosku s čipsetom Z490. V tomto článku sa preto pozrieme na trojicu nových dosiek, ktoré sme preverili naprieč širokým spektrom testov a bližšie sa pozreli aj na spotrebu, teploty a správu taktovacích frekvencií.
VRM, čipset a chladenie
Doska ponúka 9-fázové VRM v konfigurácii 8+1. 8 fáz je pre CPU, 1 pre SOC. CPU MOSFETy sú 90A Intersil ISL99390 Smart Power Stage od Renesas a SoC používa 50 A Vishay SiC651A. Ovládač PWM jw Intersil ISL69269. 10-vrstvové PCB je taktiež ukážkové. Prúdová kapacita by mala byť až 810 A, z toho čisto pre Vcore 720 A
Na napájanie procesora zo zdroja slúži jeden 8-pin, čo by malo na bežné používanie stačiť, no môže byť obmedzením, ak by ste chceli na doske prevádzkovať vysoké OC na procesoroch Core i9-10900K. Na to ale táto doska primárne určená nie je.
Pod slotom M.2 je ukrytý nový čipset Z490.

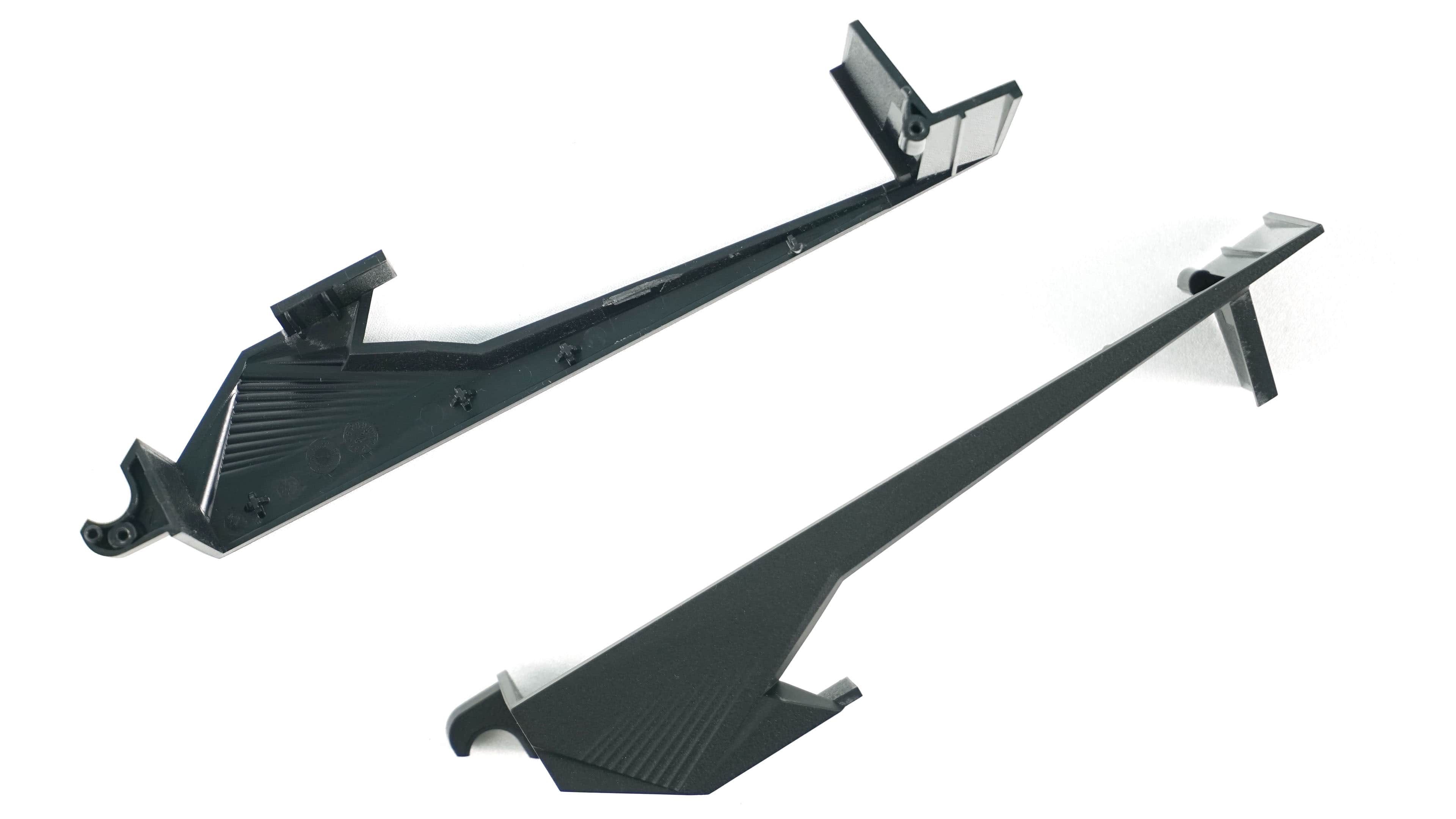

Na rozobranie dosky je potrebné najskôr odstrániť plastové krytky chladiča VRM.
Heatsink VRM je prekvapivo veľký, kedže spája obe kaskády s čipsetom a samotné kusy hliníka sú prepojené pomocou heatpipe. Celá zostava váži 146 g.
Zadný backplate má 50 g a dotykové plochy so zadnou stranou VRM majú teplovodivú podložku.
Heatsinky SSD sú dva, ako sme si už ukázali. Menší, vnútorný, rebrovaný má 23 gramov a veľký 91 g.

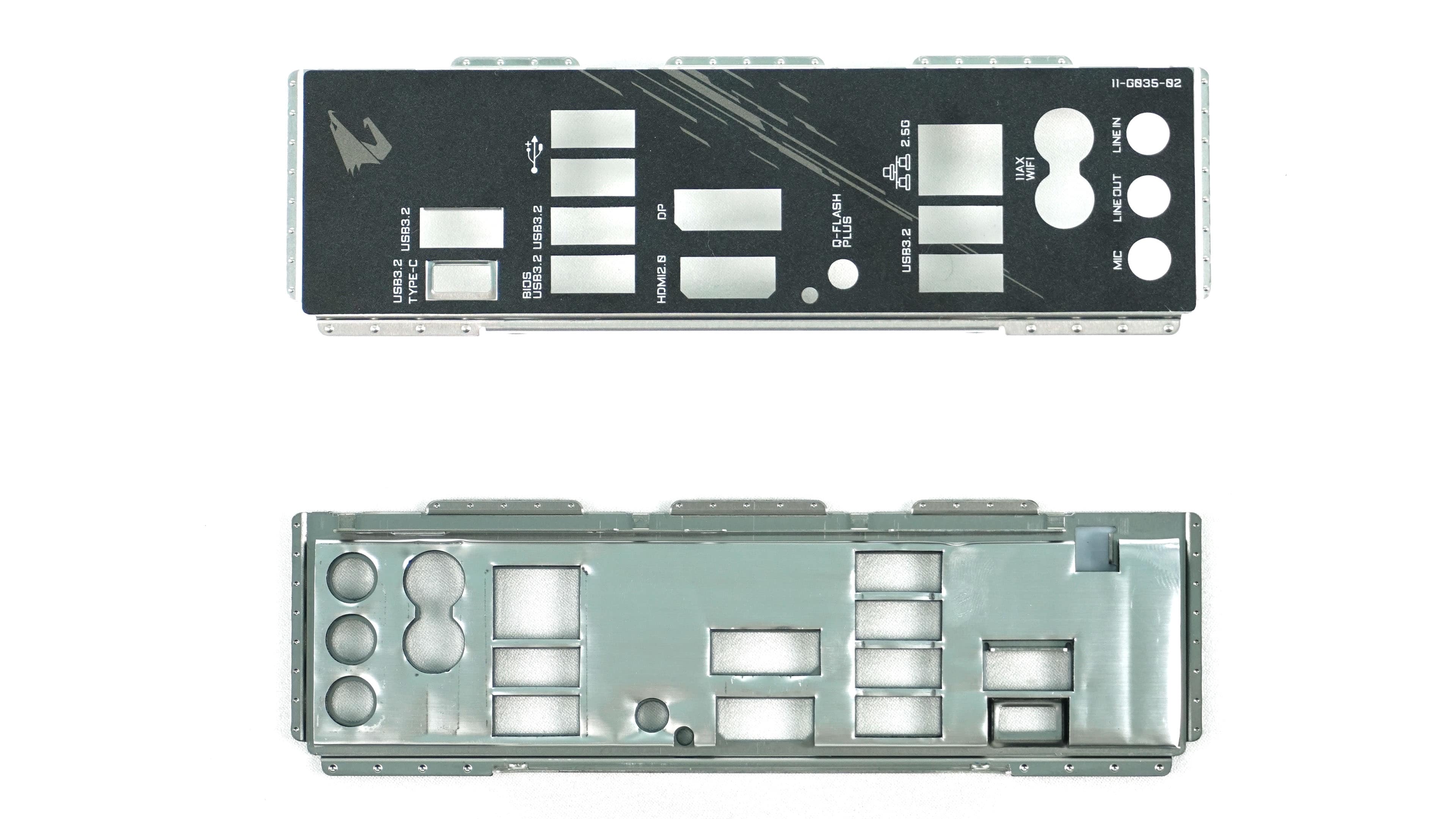

Posledná časť, ktorá sa dá rozobrať je samozrejme kryt I/O, ktorý má vnútornú časť mäkkú, aby dobre priliehal k samotným konektorom.

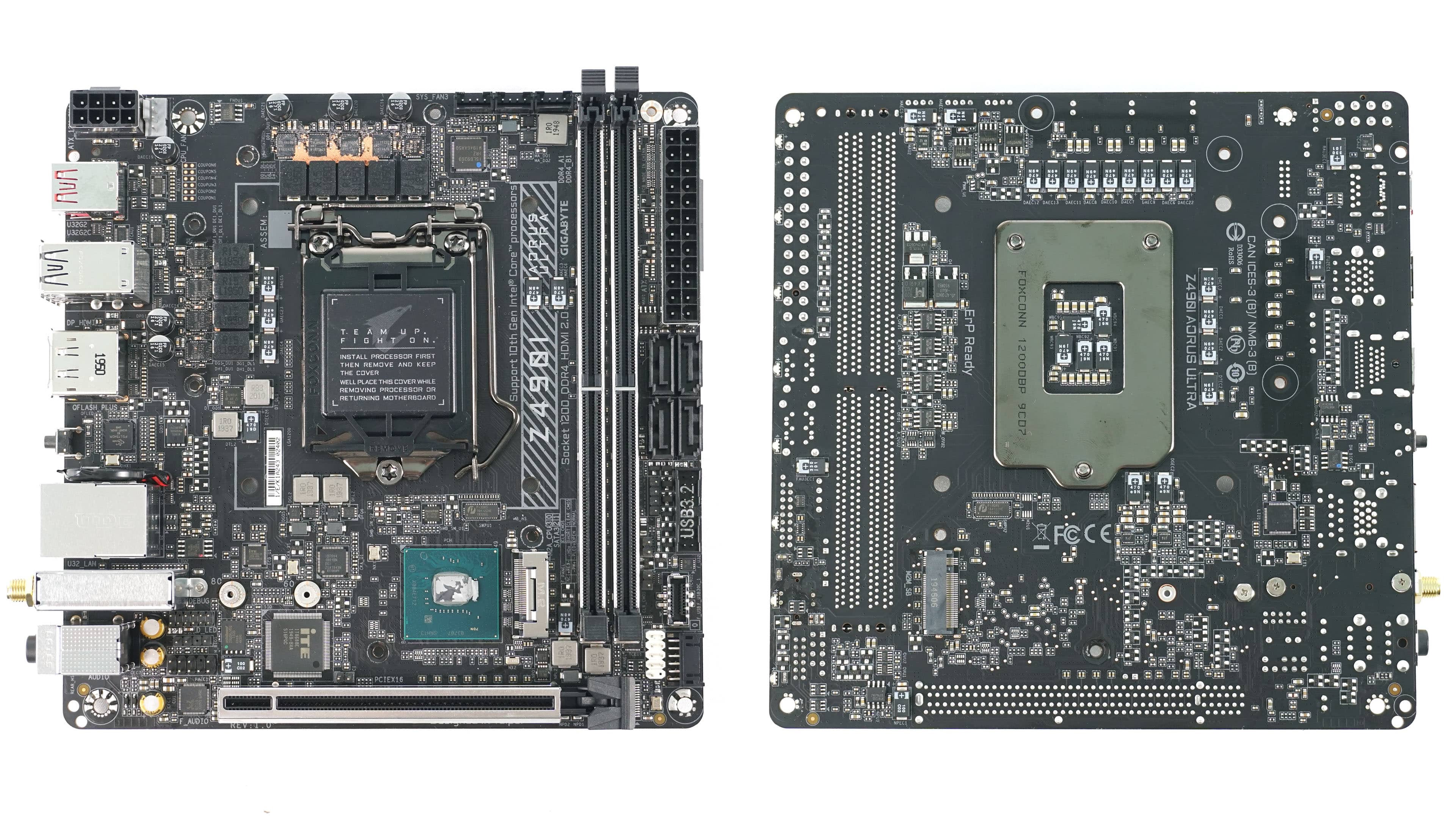

Samotná doska váži 772 gramov a po odobratí všetkých súčiastok len 412 g.
V ďalšej časti sa pozrieme na BIOS a obslužnú aplikáciu.
