Ako to vyzerá v BIOSe
V kontexte základných dosiek píšeme o „hernom“ hardvéri neradi. Na herný výkon obvykle nemajú prakticky žiadny vplyv. V tomto prípade však na marketingovom slogane niečo bude, aj keď nie zadarmo a miestami vyšší výkon v hrách je vykúpený vyššou spotrebou. Dôvodov, prečo o Gigabyte Z790 Aorus Elite AX stáť, alebo sa tejto doske naopak vyhnúť, je však prirodzene viac.
Ako to vyzerá v BIOSe
Po vstupe do UEFI sa naskytá kompletný prehľad komponentov, ktoré sú k základnej doske pripojené. Pri SSD je to aj rozhranie a počet pripojených liniek PCI Express. Z tejto obrazovky „Easy Mode“ je možné prejsť aj do podrobného nastavenia ventilátorov (F6), pristúpiť k aktualizácii BIOSu (F8) či cez kláves F2 zvoliť režim s pokročilejších volieb.

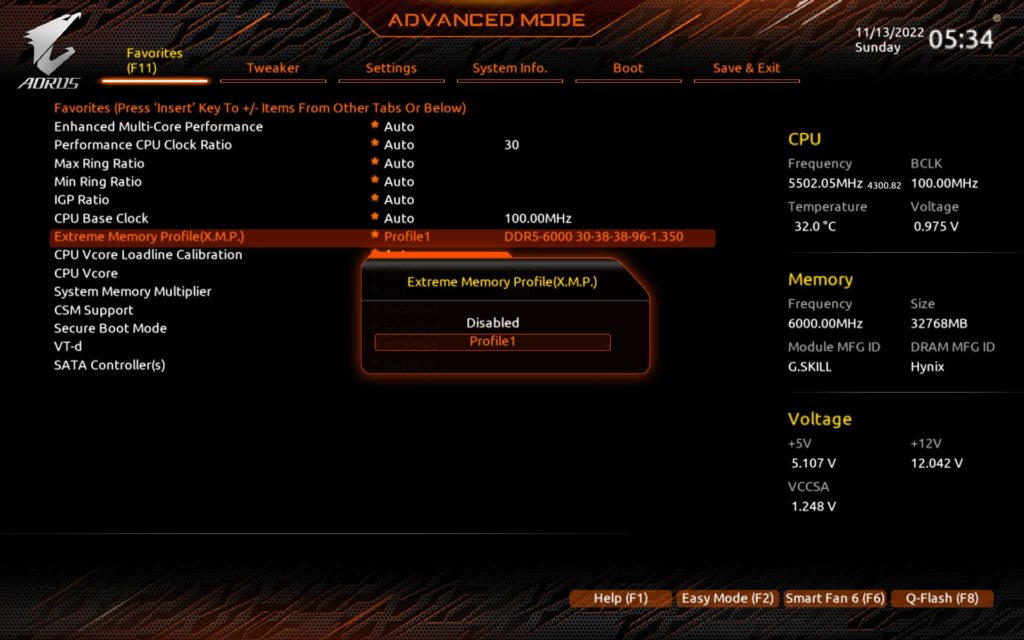

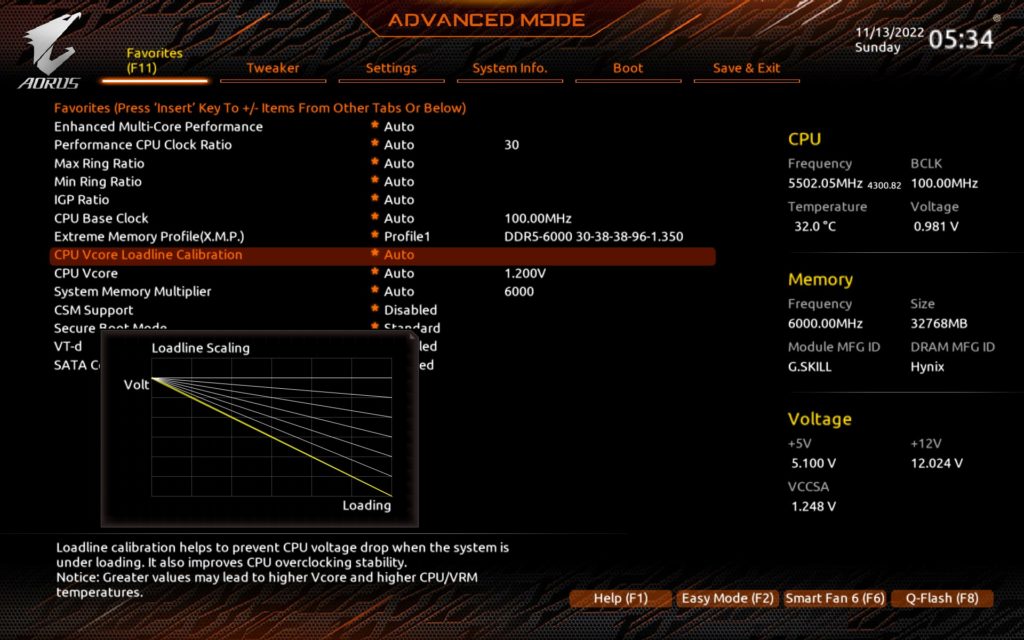

V rozšírenom režime okrem prečítania a nastavenia XMP je možné aj manuálne prispôsobenie priepustnosti či časovania pamätí. My však vždy testujeme v režime XMP. LLC nechávame v automatickej réžii (vy si ho však upraviť môžete) a v záujme dosahovania čo najkonzistentnejších výsledkov naprieč testami vypíname iba Resizable BAR. Ten je drvivej väčšine nových dosiek aktivovaný už v rámci predvolených nastavení, čo bolo pri predošlých generáciách ešte sporadické.

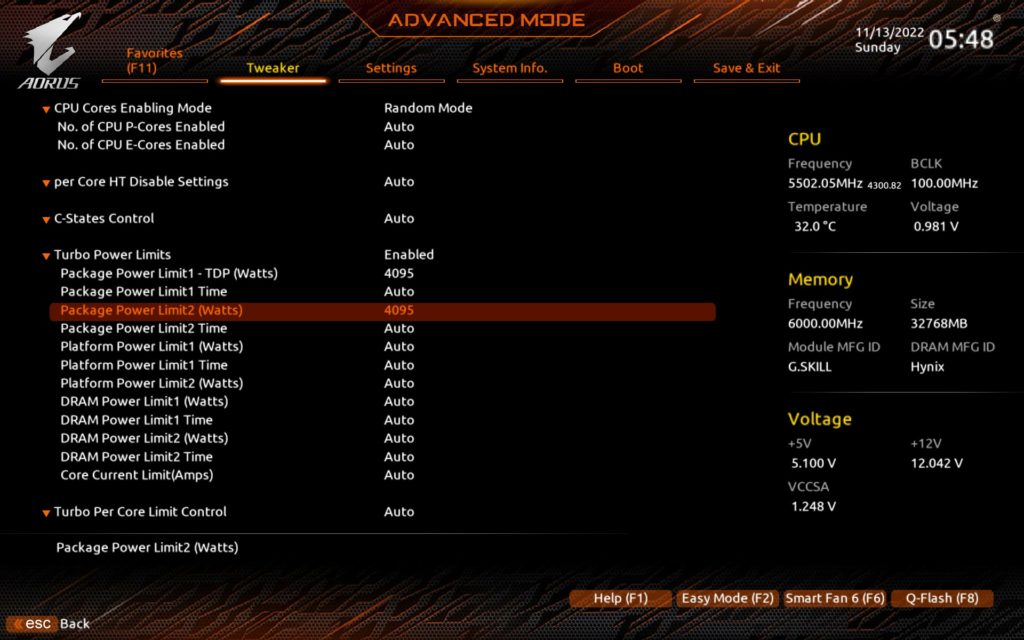

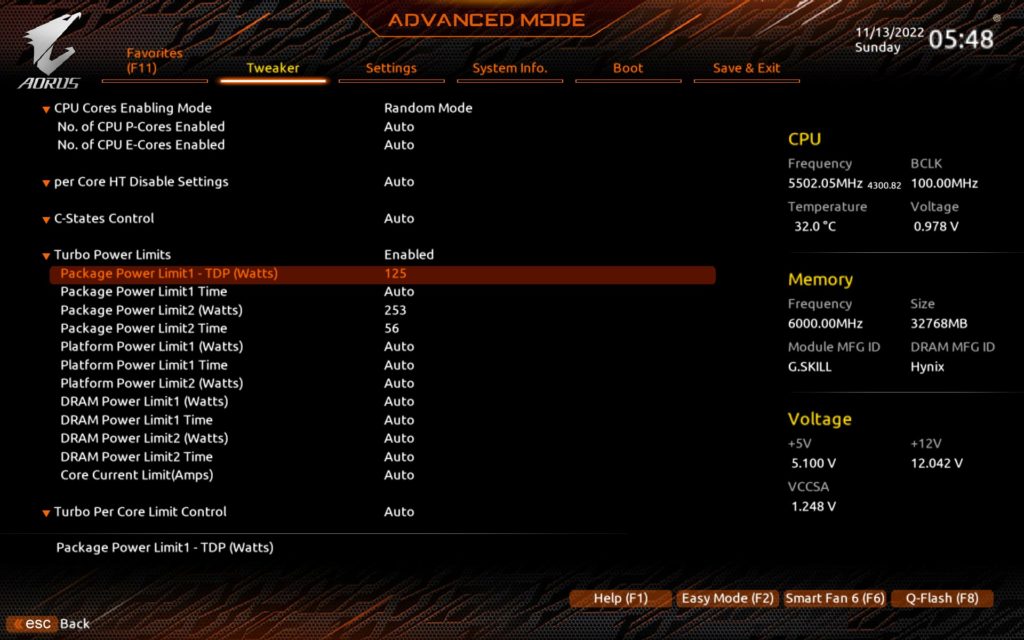

Správa režimov napájania je dostupná pod kartou „Tweaker“ – Turbo Power Limits. Hodnoty PL1/PL2 je možné si ručne nastaviť po jednotkách W a stanoviť aj časový interval, počas ktorého by mal byť dosahovaný napríklad krátkodobý výkon. Na nastavený čas sa však príliš spoliehať nedá, pretože nekorešponduje s reálnym časom. Spotreba (a spolu s ním aj výpočtový výkon) klesá podstatne skôr, než nastavíte, čo je dobre vidieť aj z priebehových grafov.

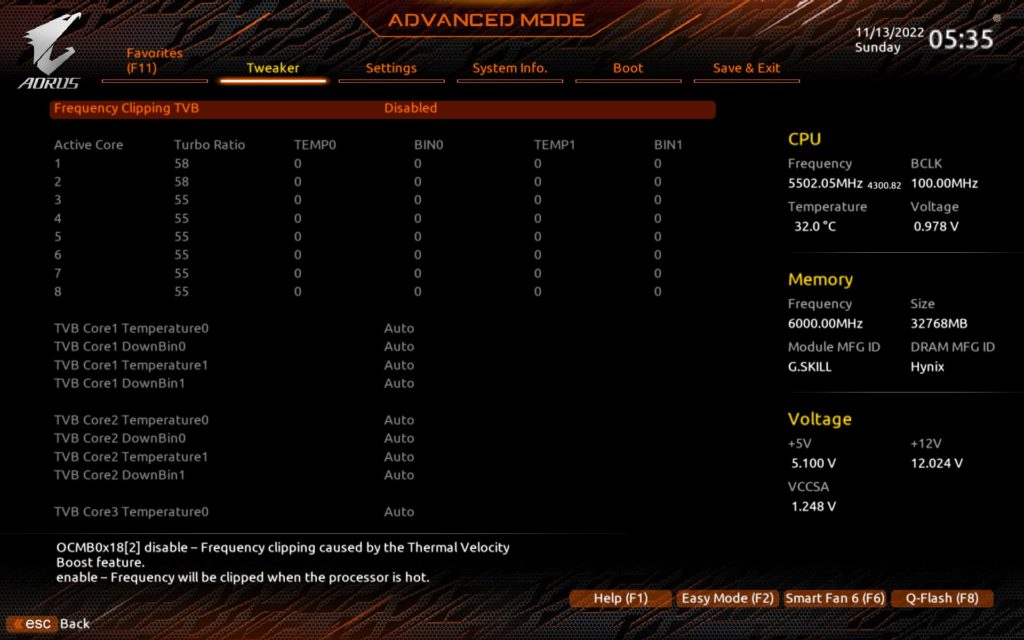

Karta pre správanie sa TVB (Thermal Velocity Boost) ukazuje, ako je nastavený násobič pre jednotlivé P jadrá. Na dvoch je 5,8 GHz (t.j. maximálna frekvencia pre jednojadrový boost procesora Core i9-13900K). A prečo nie na jednom, keď je to jednojadrový boost? Z dôvodu, že v praxi sa aj na jednovláknovej záťaži podieľajú, respektíve striedajú dve jadrá.

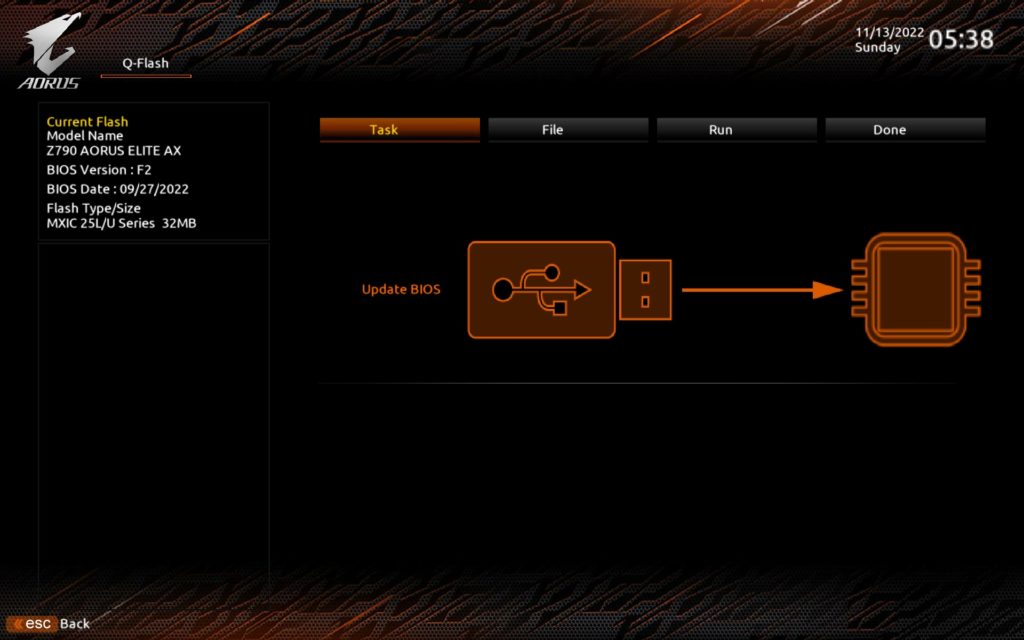

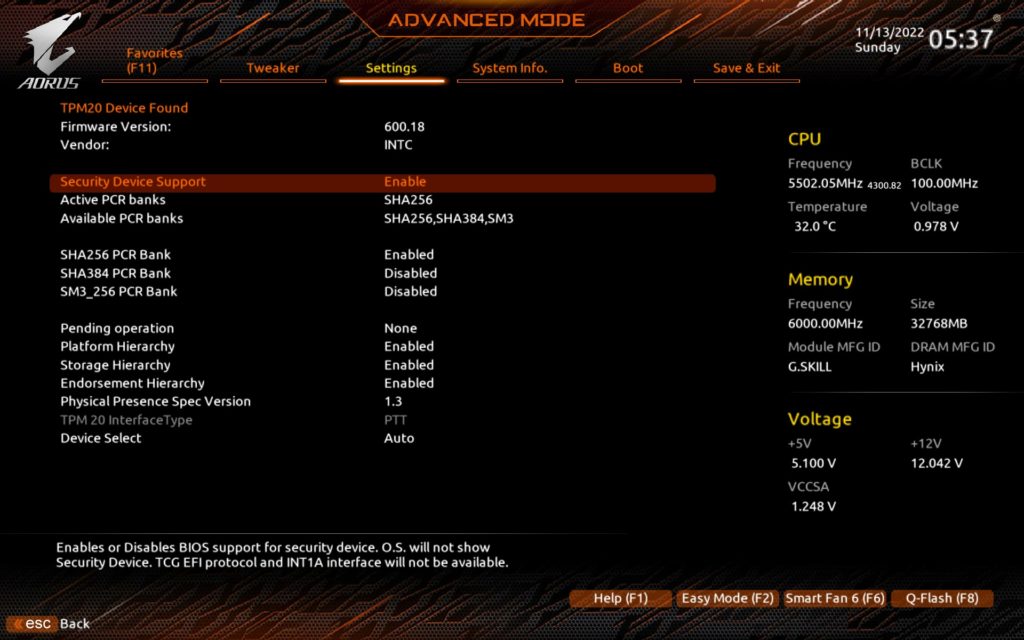

Aj Gigabyte Z790 Aorus Elite AX má bezpečnostný (de)šifrovací modul (TPM), ktorého nastavenia je takisto možné si prispôsobiť. A medzi veci, s ktorými sa stretnete na začiatku (a potom už zrejme veľmi nie) patrí aj rozhranie na aktualizáciu BIOSu, Q-Flash. Nahranie nového BIOSu je intuitívne a bezpečné. Nesprávny BIOS doska nevidí a v prípade, že sa počas procesu zápisu niečo náhodou nepodarí, tak je tu stále funkcia BIOS flashback.

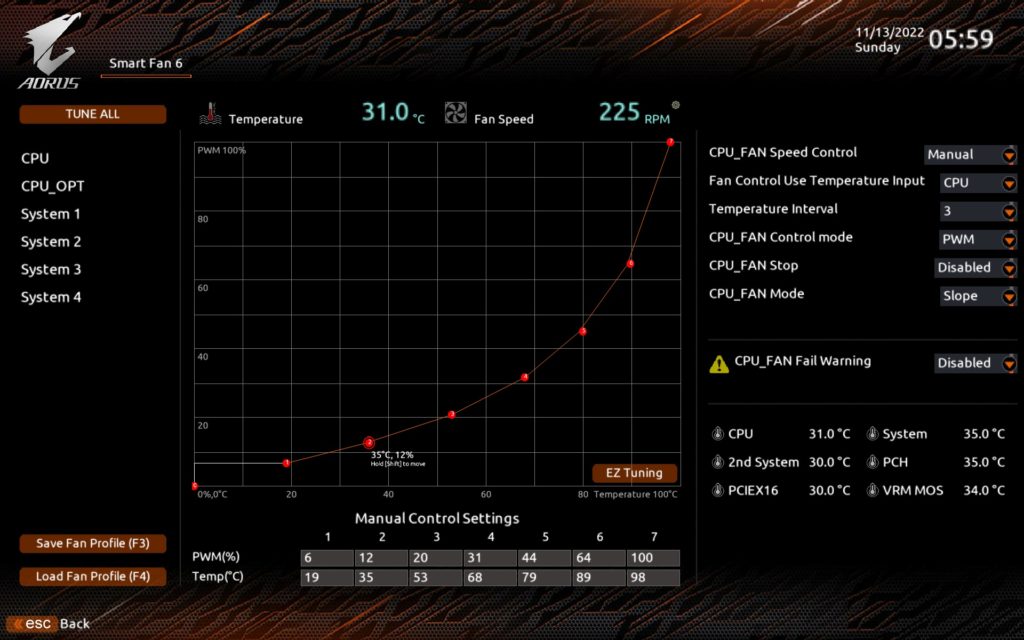

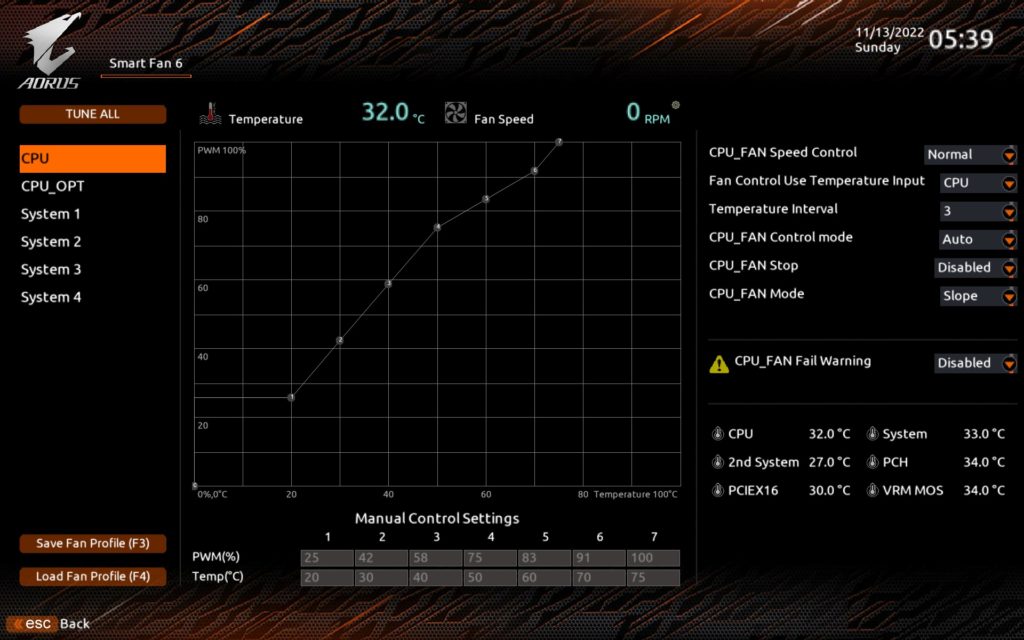

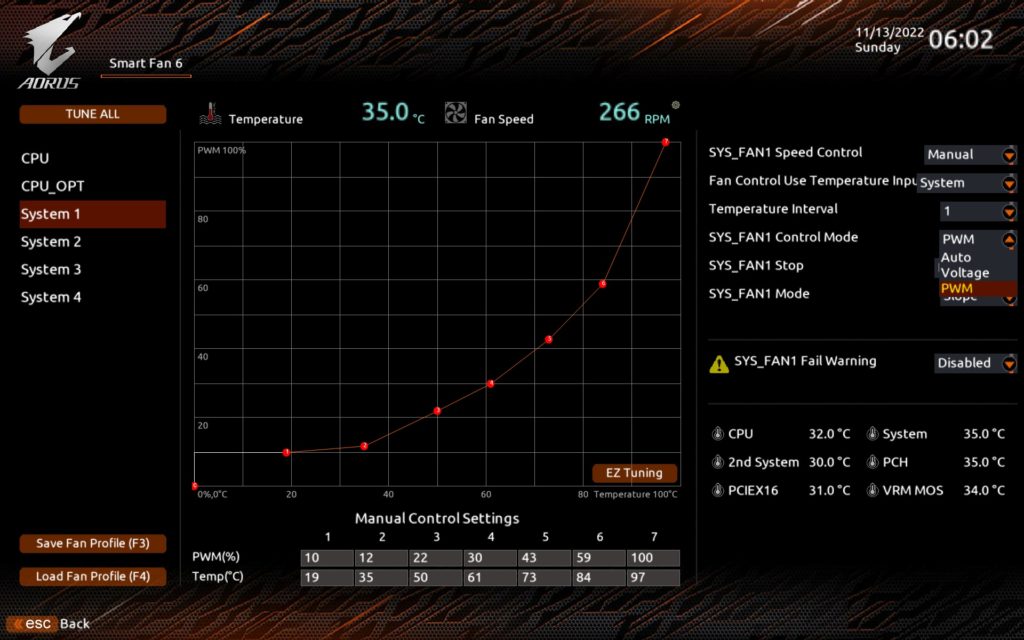

Rozhranie na správu ventilátorov Gigabyte nazýva Smart Fan 6. Minule sme si spomínali, že na niektorých konektoroch sa ventilátory rozbiehajú od vyšších rýchlostí, než sú ich minimálne rýchlosti. To sa deje aj tu, ale prakticky iba v režime „auto“, ktorý, zdá sa, nedokáže správne detegovať PWM ventilátor a snaží sa ho regulovať lineárnym napätím (DC). Preto je v prípade použitia 4-pinového ventilátora s impulznou reguláciou dôležité režim PWM nastaviť ručne.

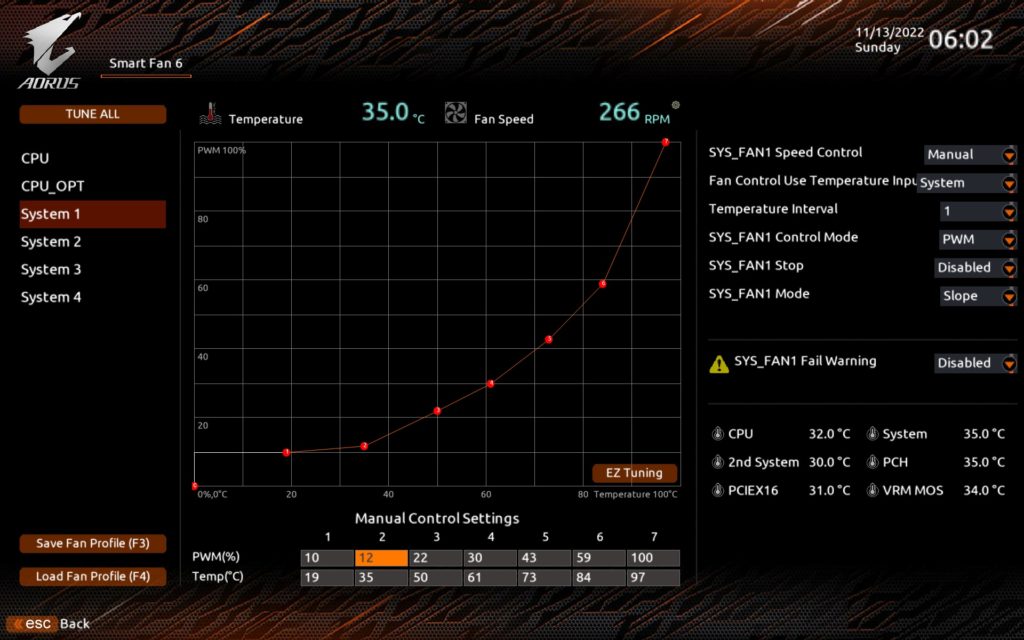

Generátor impulzov na konektoroch systémových ventilátorov je síce kvalitatívne o trochu „horší“ než pre konektor CPU_fan, ale aj sa u ventilátorov pohodlne a stabilne dostanete k ich spodnej rýchlostnej hranici.
Doska má viacero teplotných snímačov, s ktorými viete pracovať aj v rámci vytvárania PWM kriviek. Tie sa nemusia odvíjať od zahrievania CPU, ale napríklad od teplôt v okolí slotu PCI Express ×16. Systémové ventilátory môžu tak vhodne reagovať na chladenie s ohľadom na záťaž grafickej karty.
- Contents
- Gigabyte Z790 Aorus Elite AX v detailoch
- Ako to vyzerá v BIOSe
- Metodika: výkonnostné testy
- Metodika: ako meriame spotrebu
- Metodika: merania zahrievania a frekvencií
- Testovacia zostava
- 3DMark
- Borderlands 3
- F1 2020
- Metro Exodus
- Shadow of the Tomb Raider
- Total War Saga: Troy
- PCMark a Geekbench
- Výkon na webe
- 3D rendering: Cinebench, Blender, ...
- Video 1/2: Adobe Premiere Pro
- Video 1/2: DaVinci Resolve Studio
- Grafické efekty: Adobe After Effects
- Kódovanie videa
- Kódovanie audia
- Fotky: Adobe Photoshop, Affinity Photo, ...
- (De)kompresia
- (De)šifrovanie
- Numerické výpočty
- Simulácie
- Testy pamätí a cache
- Rýchlosti slotov M.2 (SSD)
- Rýchlosti portov USB
- Rýchlosť ethernetu
- Spotreba bez limitov napájania
- Spotreba s limitmi napájania podľa Intelu
- Dosahované frekvencie CPU
- Zahrievanie CPU
- Zahrievanie VRM – termovízia Vcore a SOC
- Zahrievanie SSD
- Zahrievanie čipsetu (južný mostík)
- Záver
ake tazke je dat dole VRM heatsink a treba s nim nieco specialne robit pred tym ako sa nasadi naspet?
Na Gigabyte Z790 Aorus Elite AX tak ako na väčšine základných dosiek, ktoré používajú na spájanie skrutky (namiesto push-pinov) je demontáž pasívu VRM veľmi jednoduchá. Stále však treba ísť na to opatrne, aby sa nepotrhali teplovodivé podložky. Vtedy by, samozrejme, po opätovnej inštalácii nemusel byť všade optimálny kontakt medzi základňou pasívu a puzdrom napäťových regulátorov.
Pokiaľ sa nebudete nikam ponáhľať, pôjdete pomaly a budete sledovať, čo sa pri odliepaní s teplovodivými podložkami deje (niekedy lepšie držia o pasív, inokedy o regulátory, treba to mať pod kontrolou…), tak nehrozí nikde žiadne riziko. Čistením drobných pozostatkov z podložiek podľa môjho názoru nemá zmysel sa zapodievať. Nejaké čiastočky zvyknú zostávať okolo rohov regulátorov, v ich zapustenom nápise označenia, na kontaktoch či na SMD. Odstraňovanie toho môže spôsobiť viac škody (nejakým, zbytočným poškodením niečoho) ako úžitku, takže nič špeciálne by som pred vracaním pasívu naspäť nerobil. Teda pokiaľ je teplovodivá podložka pekná, v jednom kuse. Na to pozor, niekedy sú tie podložky ako žuvačky, že sa iba natiahnu, ale inokedy sú krehké a trhajú sa už i pri pôsobení veľmi malej sily.
Dôležitá je potom aj primeraná sila pri doťahovaní skrutiek. Menší prítlak zhoršuje teplovodivé vlastností a väčší, nadmerný, zase môže deformovať PCB, čo je tiež nežiaduce. Sila, ktorú je možné bez potu na čele vyvinúť so skrutkovačom s bežnou (t.j. s priamou, teda nie L alebo T typu) rukoväťou v zovretí troch prstov bude tak akurát.
Co máš na mysli tím „specialne robit“? Z výsledků Ľubova bádání se jinak hodí vědět, že je lepší mít na VRM pružnou teplovodivou podložku o spíše větší tloušťce (1.5mm žuvačkového typu), která mosfety hezky obejme.
Jinak by mě zajímalo, zda pasivy na kaskádu mají vždy závitové vložky. Jemný závit v přímo v hliníkovém těle chladiče by s sebou mohl nést vážný problém.
