Thermalright TL-B14 vo veľkom teste 140 mm ventilátorov

Chladenie, Extra testy, Ventilátory | | Ľubomír Samák

Ventilátor, ktorý nesie jednu z najpopulárnejších značiek v odbore, sme otestovali v porovnaní s najnovšími konkurenčnými riešeniami. Medzi nimi sú aj nové ventilátory Arctic P14 Pro (A-RGB), Noctua NF-A14x25 G2 PWM či Thermaltake Toughfan 14 Pro. A samozrejme mnohé ďalšie (vrátane FD Momentum 14/RGB), ktoré TL-B14 krížia cestu. Každopádne geometria rotora Thermalright je efektívna, cena je nízka a výsledky sú pôsobivé.

Za ostatné obdobie sme zhromaždili výsledky viacerých 140 mm ventilátorov, ktoré z nejakého dôvodu stoja za pozornosť. Thermalright TL-B14 budú zrejme často konfrontované najmä s Arctic P14 Pro (PST), ktorú sú podobne lacné, ba ešte lacnejšie, prípadne možno s Endorfy Fluctus 140 PWM. Tie sú zase o trochu drahšie a lacnejšie Endorfy Stratus 140 PWM stoja zase menej ako TL-B14.

Potom je tu ešte celý rad výrazne drahších ventilátorov v čele s Noctua NF-A14x25 G2 PWM, BeQuiet! Silent Wings Pro 4 či čerstvou hviezdou v podobe Fractal Design Momentum 14 (RGB). Niekde na polceste, pokiaľ ide o cenu, je potom Thermaltake Toughfan 14 Pro. Tento ventilátor je síce neslávne známy pre nižšiu kvalitu výrobnej kontroly (a eventuálne náhodné cvakanie), ale aerodynamicky patrí vo svojich disciplínach (najmä na radiátoroch kvapalinových chladičov) medzi úplnú špičku. Tej môže eventuálne konkurovať aj v tejto analýze testovaný Thermalright TL-B14. Základné predpoklady, dané aerodynamickým dizajnom, na to má.

Rotor ventilátora TL-B14 je charakteristický výrazným zakrivením nábežných hrán lopatiek. A týchto lopatiek je pomerne dosť – deväť. Vzájomné rozstupy sú pomerne malé a aj pri nižších rýchlostiach je dosahovaný pomerne vysoký statický tlak. To pri inak veľmi slušnom prietoku. Keď už je ale reč o parametroch, tak treba poznamenať i to, že Thermalright pri nich značne preháňa. Najmä pokiaľ ide o statický tlak, ktorý sa naozaj neštverá až na špecifikovaných 2,35 mm H2O a je výrazne nižší. Na to ukazuje aj náš koeficient „odmeraného“ k „udávanému“. Bežne na toto neodkazujeme, nejde o nič zvlášť podstatné, ale tu je ten rozdiel naozaj výrazný. Väčšiu nezhodu sme doteraz nezaznamenali.

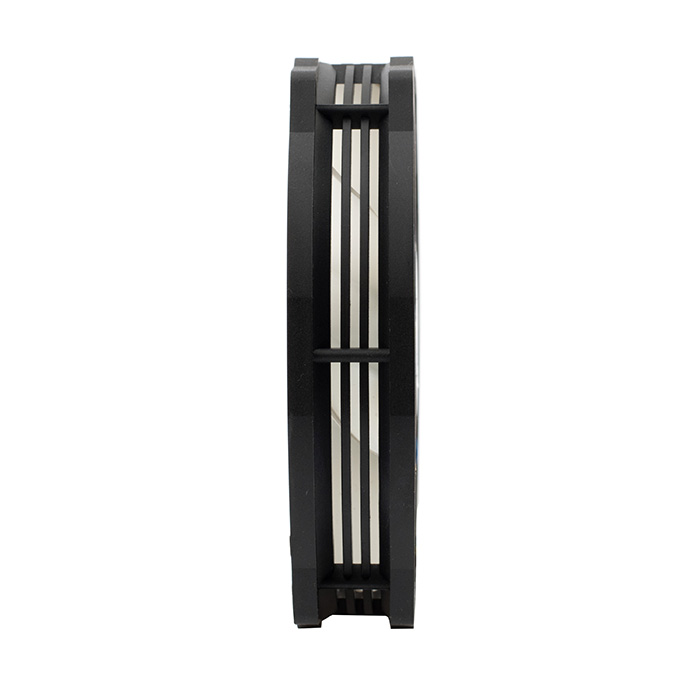

Upozornenie: S nylonovými prachovými filtrami, ktoré nemajú nejakým spôsobom spevnenú sieťku, sa môže tento ventilátor dostať do kolízie. Výškový rozdiel medzi rámčekom a konštrukciou rotora je príliš malý a hrozí vzájomný kontakt, v ktorého dôsledku vzniká nadmerný, mimoriadne nepríjemný hluk.



Ventilátor TL-B14 má inak okolo 1500 ot./min, čo škáluje aj s našimi zisteniami a pomerne nízke je aj minimum (cca 375 ot./min). Pre niektorých používateľov bude mrzutá absencia pasívneho chodu, ale tak to u lacnejších ventilátorov býva. Motorček nevypína ani pri nízkej intenzite PWM a stále sa otáča. Na nízke rýchlosti, ale chod ventilátora je vždy aktívny. Teda, pri impulznej regulácii. Pri DC regulácii s dostatočne nízkym napätím sa aj tento ventilátor zastaví. To je však prirodzené a týka sa to všetkých motorčekov (nielen u ventilátorov). Inak by bola reč, samozrejme, o perpetuum mobile, ku ktorému sme ešte kľúč nenašli.

Ložiská ventilátora Thermalright sú fluidné, respektíve honosnejšie označované ako S-FDB v2. Hodnotu MTBF sa zo špecifikácií nedozvedáme a preto chyba aj v prehľadovej tabuľke v nasledujúcej kapitole tohto článku.

Upozornenie: Článok pokračuje ďalšími kapitolami.
